含油污水分离装置

发布时间:2021-6-1 8:16:47  中国污水处理工程网

申请日2020.07.03

公开(公告)日2021.02.12

IPC分类号F16L3/12; F16L3/10; F16L3/20; F16L55/035; C02F1/40

摘要

本实用新型涉及污水处理技术领域,具体为一种含油污水分离装置,包括固液分离装置、隔油装置、污水提升装置、第一管路、第二管路和底板,固液分离装置和隔油装置通过第一管路连通,隔油装置和污水提升装置通过第二管路连通,底板的顶端左部和固液分离装置连接,底板的顶端中部和隔油装置的底端连接,底板的顶端右部和污水提升装置的底端连接,隔油装置的左侧和右侧分别设置有第一加长杆和第二加长杆,第一加长杆和第二加长杆的底端均和底板的顶端固定连接,第一加长杆的顶端固定连接有第一支撑板,第一支撑板的前端设置有和第一管路相对应的第一卡槽,第一支撑板的前端通过螺钉连接有第一夹紧板;其稳定性较高,使用可靠性较高。


权利要求书

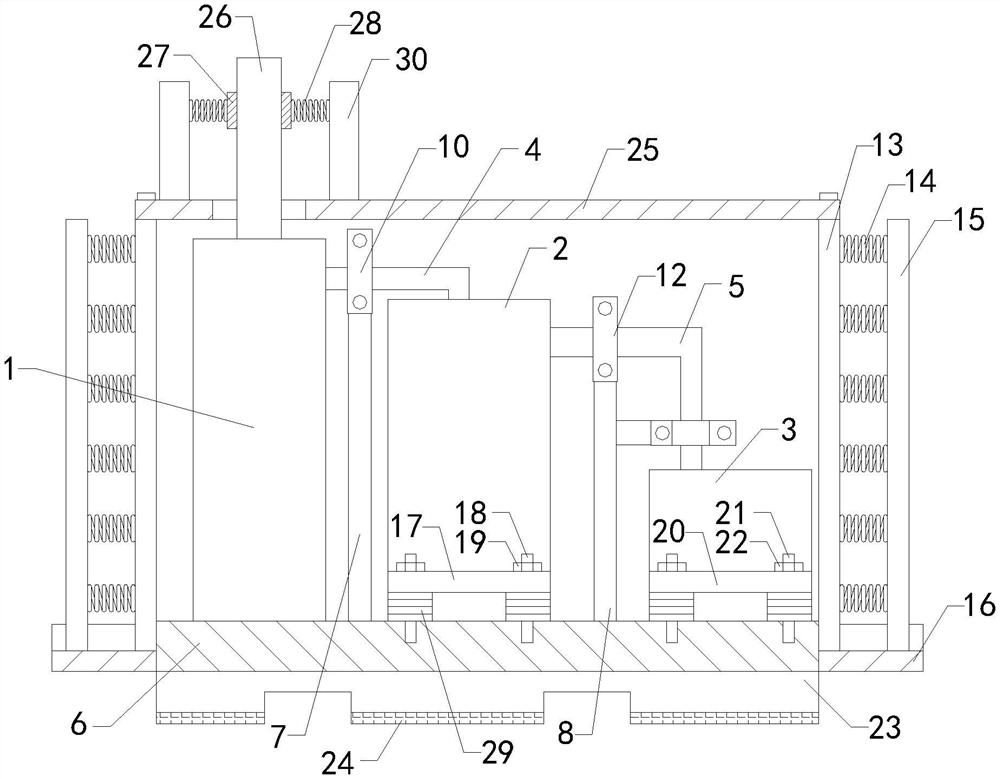

1.一种含油污水分离装置,包括固液分离装置(1)、隔油装置(2)、污水提升装置(3)、第一管路(4)和第二管路(5),固液分离装置(1)和隔油装置(2)通过第一管路(4)连通,隔油装置(2)和污水提升装置(3)通过第二管路(5)连通,其特征在于:还包括底板(6),所述底板(6)的顶端左部和所述固液分离装置(1)连接,底板(6)的顶端中部和所述隔油装置(2)的底端连接,底板(6)的顶端右部和所述污水提升装置(3)的底端连接,所述隔油装置(2)的左侧和右侧分别设置有第一加长杆(7)和第二加长杆(8),所述第一加长杆(7)和第二加长杆(8)的底端均和所述底板(6)的顶端固定连接,所述第一加长杆(7)的顶端固定连接有第一支撑板(9),所述第一支撑板(9)的前端设置有和所述第一管路(4)相对应的第一卡槽,所述第一支撑板(9)的前端通过螺钉连接有第一夹紧板(10),所述第一夹紧板(10)的后端设置有和所述第一管路(4)的外侧壁相对应的第一凹槽,所述第二加长杆(8)的顶端和右端均固定连接有第二支撑板(11),所述第二支撑板(11)的前端设置有和所述第二管路(5)的外侧壁相对应的第二卡槽,所述第二支撑板(11)的前端通过螺钉连接有第二夹紧板(12),所述第二夹紧板(12)的后端设置有和所述第二管路(5)的外侧壁相对应的第二凹槽,所述底板(6)的左端和右端均固定连接有竖板(13),各所述竖板(13)的远离所述底板(6)的一端均固定连接有多组第一弹簧(14),各所述竖板(13)的远离所述底板(6)的一侧均设置有防撞板(15),各所述防撞板(15)和各对应所述第一弹簧(14)的相对端固定连接,所述底板(6)的左端和右端均固定连接有支撑座(16),所述支撑座(16)的顶端均设置有和所述防撞板(15)的底部相对应的滑动槽。

2.根据权利要求1所述的一种含油污水分离装置,其特征在于:所述隔油装置(2)的前端底部和后端底部均固定连接有第一悬臂板(17),各所述第一悬臂板(17)的左部和右部均设置有第一螺杆(18),各所述第一螺杆(18)的底端均自各对应所述第一悬臂板(17)的顶端穿过所述第一悬臂板(17)并和所述底板(6)的顶端通过螺纹连接,各所述第一螺杆(18)的上部均螺装有第一螺母(19),各所述第一螺母(19)的底端均和所述第一悬臂板(17)的顶端接触,所述污水提升装置(3)的前端底部和后端底部均固定连接有第二悬臂板(20),各所述第二悬臂板(20)的左部和右部均设置有第二螺杆(21),各所述第二螺杆(21)的底端均自各对应所述第二悬臂板(20)的顶端穿过所述第二悬臂板(20)并和所述底板(6)的顶端通过螺纹连接,各所述第二螺杆(21)的上部均螺装有第二螺母(22),各所述第二螺母(22)的底端均和所述第二悬臂板(20)的顶端接触,各所述第一螺杆(18)和第二螺杆(21)的外壁均套装有多组调节组件。

3.根据权利要求2所述的一种含油污水分离装置,其特征在于:所述底板(6)的底端固定连接有连接板(23),所述连接板(23)的底端设置有两个限位槽。

4.根据权利要求3所述的一种含油污水分离装置,其特征在于:所述连接板(23)的底端固定连接有防滑垫(24)。

5.根据权利要求4所述的一种含油污水分离装置,其特征在于:所述固液分离装置(1)的上侧设置有顶板(25),所述顶板(25)的底端左部和底端右部分别和各所述竖板(13)的顶端通过螺钉连接。

6.根据权利要求5所述的一种含油污水分离装置,其特征在于:所述固液分离装置(1)的进水口处连通有软管(26),所述软管(26)的外壁的上部套装有卡块(27),所述卡块(27)的左端和右端均固定连接有第二弹簧(28),各所述第二弹簧(28)的远离所述卡块(27)的一端均固定连接有限位板(30),各所述限位板(30)的底端均和所述顶板(25)的顶端固定连接。

7.根据权利要求6所述的一种含油污水分离装置,其特征在于:所述调节组件为多组垫片(29)。

8.根据权利要求7所述的一种含油污水分离装置,其特征在于:所述垫片(29)为开口型。

说明书

一种含油污水分离装置

技术领域

本实用新型涉及污水处理技术领域,具体为一种含油污水分离装置。

背景技术

城市和工业污水中含有较多的杂质,对排放处的环境有较大的影响,污水中存在较多的油类污染物,现有的含油污水分离装置包括固液分离装置、隔油装置、污水提升装置、第一管路和第二管路,固液分离装置和隔油装置通过第一管路连通,隔油装置和污水提升装置通过第二管路连通,在外界受到撞击后,在第一管路和第二管路与其他装置的连接处常会发生松动,使用稳定性较低,使用可靠性较低。

实用新型内容

(一)解决的技术问题

针对现有技术的不足,本实用新型提供了一种稳定性较高,使用可靠性较高的含油污水分离装置。

(二)技术方案

为实现上述目的,本实用新型提供如下技术方案:一种含油污水分离装置,包括固液分离装置、隔油装置、污水提升装置、第一管路、第二管路和底板,固液分离装置和隔油装置通过第一管路连通,隔油装置和污水提升装置通过第二管路连通,所述底板的顶端左部和所述固液分离装置连接,底板的顶端中部和所述隔油装置的底端连接,底板的顶端右部和所述污水提升装置的底端连接,所述隔油装置的左侧和右侧分别设置有第一加长杆和第二加长杆,所述第一加长杆和第二加长杆的底端均和所述底板的顶端固定连接,所述第一加长杆的顶端固定连接有第一支撑板,所述第一支撑板的前端设置有和所述第一管路相对应的第一卡槽,所述第一支撑板的前端通过螺钉连接有第一夹紧板,所述第一夹紧板的后端设置有和所述第一管路的外侧壁相对应的第一凹槽,所述第二加长杆的顶端和右端均固定连接有第二支撑板,所述第二支撑板的前端设置有和所述第二管路的外侧壁相对应的第二卡槽,所述第二支撑板的前端通过螺钉连接有第二夹紧板,所述第二夹紧板的后端设置有和所述第二管路的外侧壁相对应的第二凹槽,所述底板的左端和右端均固定连接有竖板,各所述竖板的远离所述底板的一端均固定连接有多组第一弹簧,各所述竖板的远离所述底板的一侧均设置有防撞板,各所述防撞板和各对应所述第一弹簧的相对端固定连接,所述底板的左端和右端均固定连接有支撑座,所述支撑座的顶端均设置有和所述防撞板的底部相对应的滑动槽。

优选的,所述隔油装置的前端底部和后端底部均固定连接有第一悬臂板,各所述第一悬臂板的左部和右部均设置有第一螺杆,各所述第一螺杆的底端均自各对应所述第一悬臂板的顶端穿过所述第一悬臂板并和所述底板的顶端通过螺纹连接,各所述第一螺杆的上部均螺装有第一螺母,各所述第一螺母的底端均和所述第一悬臂板的顶端接触,所述污水提升装置的前端底部和后端底部均固定连接有第二悬臂板,各所述第二悬臂板的左部和右部均设置有第二螺杆,各所述第二螺杆的底端均自各对应所述第二悬臂板的顶端穿过所述第二悬臂板并和所述底板的顶端通过螺纹连接,各所述第二螺杆的上部均螺装有第二螺母,各所述第二螺母的底端均和所述第二悬臂板的顶端接触,各所述第一螺杆和第二螺杆的外壁均套装有多组调节组件。

优选的,所述底板的底端固定连接有连接板,所述连接板的底端设置有两个限位槽。

优选的,所述连接板的底端固定连接有防滑垫。

优选的,所述固液分离装置的上侧设置有顶板,所述顶板的底端左部和底端右部分别和各所述竖板的顶端通过螺钉连接。

优选的,所述固液分离装置的进水口处连通有软管,所述软管的外壁的上部套装有卡块,所述卡块的左端和右端均固定连接有第二弹簧,各所述第二弹簧的远离所述卡块的一端均固定连接有限位板,各所述限位板的底端均和所述顶板的顶端固定连接。

优选的,所述调节组件为多组垫片。

优选的,所述垫片为开口型。

(三)有益效果

与现有技术相比,本实用新型提供了一种含油污水分离装置,具备以下有益效果:

该含油污水分离装置,通过第一加长杆和第二加长杆分别支撑住第一支撑板和第二支撑板的底部,并通过第一夹紧板和第二夹紧板分别与第一支撑板和第二支撑板配合,进而固定住第一管路和第二管路的位置,进而在受到较大的撞击后,减少第一管路和第二管路变形的情况,并通过防撞板在受受到外部撞击后压缩弹簧,进而减缓部分外界的撞击力,减少整体损坏的情况,并通过支撑座支撑住防撞板,减少防撞板偏斜的情况,达到稳定性较高,使用可靠性较高的效果。(发明人:杨明亮)
