申请日2020.07.02
公开（公告）日2021.02.12
IPC分类号F16K51/00; B01D35/04
摘要
本实用新型公开了一种高效率杂质清除污水过滤阀，包括阀体，阀体的左端设置有进水端，阀体的右端设置有出水端，阀体的正面通过螺栓固定有盖板，阀体的内部设置有安装槽，安装槽内可插拔地设置有第一滤板，本高效率杂质清除污水过滤阀,设置有两个排污口,方便将阀体内堆积的渣物排出,排污口的外部通过铰接的挡板配合密封圈实现对阀体内部的密封，使用羊角螺母配合弹簧垫片固定挡板,在开启挡板时方便快捷阀体内设置有两块过滤板，对经过阀体内部的水流进行两次过滤，加强了过滤效果，过滤板倾斜放置，部分渣物在水流的冲击和重力的作用下会下沉至排污口处堆积，过滤板采用插拔设置，将阀体盖板取下即可取出过滤板进行清洗，较为便捷。
权利要求书

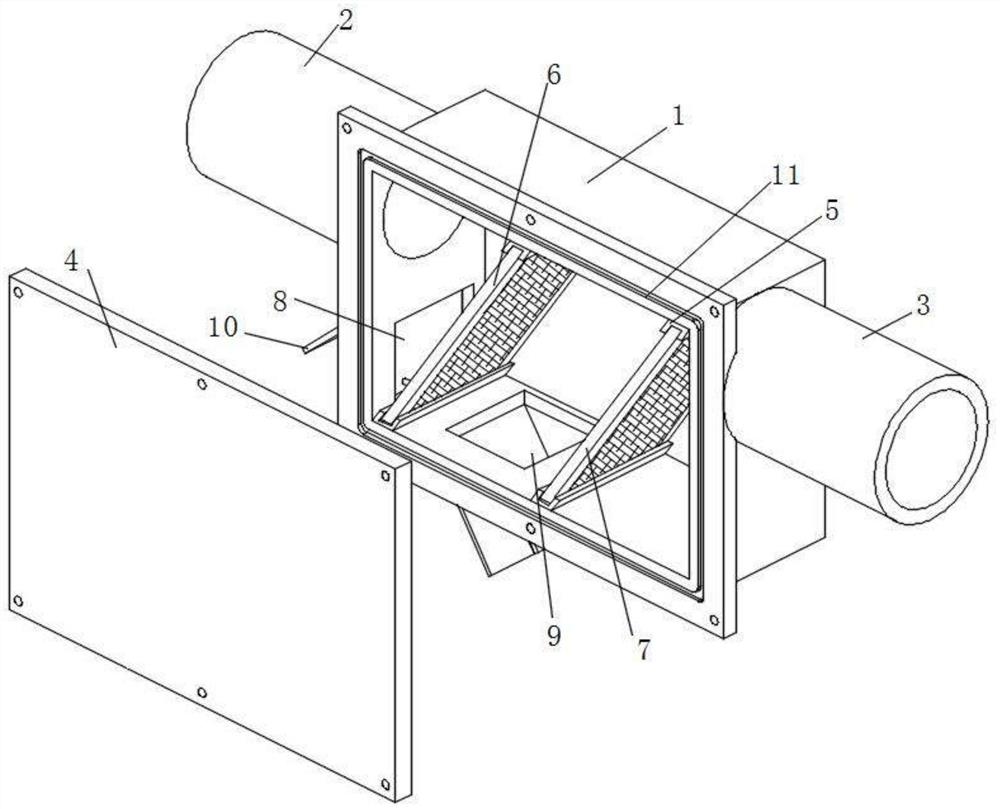

1.高效率杂质清除污水过滤阀，包括阀体（1），阀体（1）的左端设置有进水端（2），阀体（1）的右端设置有出水端（3），阀体（1）的正面通过螺栓固定有盖板（4），其特征在于：所述阀体（1）的内部设置有安装槽（5），安装槽（5）内可插拔地设置有第一滤板（6），第一滤板（6）将阀体（1）的内腔分隔成分别与进水端（2）和出水端（3）连通的两个腔体，第一滤板（6）倾斜设置，第一滤板（6）的底部位于阀体（1）内腔左下角处，第一滤板（6）的顶部位于阀体（1）内腔顶部中间位置处，阀体（1）的左侧面设置有第一排污口（8），第一排污口（8）位于进水端（2）的正下方，第一排污口（8）的外部设置有挡板（10）。
2.根据权利要求1所述的高效率杂质清除污水过滤阀，其特征在于：所述阀体（1）的正面边沿处设置有密封槽（11），密封槽（11）内填充有密封条，密封条与盖板（4）的内侧面弹性接触。
3.根据权利要求1所述的高效率杂质清除污水过滤阀，其特征在于：所述阀体（1）内的安装槽（5）内可插拔地设置有第二滤板（7），第二滤板（7）位于第一滤板（6）与出水端（3）之间，阀体（1）的底部设置有第二排污口（9），第二排污口（9）位于第一滤板（6）的底部与第二滤板（7）的底部之间，第二排污口（9）的外部设置有挡板（10）。
4.根据权利要求3所述的高效率杂质清除污水过滤阀，其特征在于：所述第二滤板（7）与第一滤板（6）平行。
5.根据权利要求1或3所述的高效率杂质清除污水过滤阀，其特征在于：所述挡板（10）铰接在阀体（1）的外表面，阀体（1）与挡板（10）接触的外表面上设置有密封圈（12），挡板（10）与密封圈（12）弹性接触，挡板（10）远离铰接处的边沿处设置有卡口（14），阀体（1）的外部与卡口（14）位置对应处设置有螺柱（13），螺柱（13）上套设有羊角螺母和弹簧垫片。
说明书
高效率杂质清除污水过滤阀
技术领域
本实用新型涉及污水处理设备技术领域，具体为高效率杂质清除污水过滤阀。
背景技术
在污水处理领域，过滤阀通过安装在一些设备的进口端，用来过滤污水中的渣物。应用于污水处理设备的过滤阀在实际使用中，由于污水渣的堆积，如果不能及时清洗滤水装置，会造成过滤阀中滤水装置的堵塞,现有的污水过滤阀在清理堆积的渣物时较为不便。
实用新型内容
本实用新型要解决的技术问题是克服现有的缺陷，提供高效率杂质清除污水过滤阀,设置有两个排污口,方便将阀体内堆积的渣物排出,排污口的外部通过铰接的挡板配合密封圈实现对阀体内部的密封，使用羊角螺母配合弹簧垫片固定挡板,在开启挡板时方便快捷。
为实现上述目的，本实用新型提供如下技术方案：一种高效率杂质清除污水过滤阀，包括阀体，阀体的左端设置有进水端，阀体的右端设置有出水端，阀体的正面通过螺栓固定有盖板，所述阀体的内部设置有安装槽，安装槽内可插拔地设置有第一滤板，第一滤板将阀体的内腔分隔成分别与进水端和出水端连通的两个腔体，第一滤板倾斜设置，第一滤板的底部位于阀体内腔左下角处，第一滤板的顶部位于阀体内腔顶部中间位置处，阀体的左侧面设置有第一排污口，第一排污口位于进水端的正下方，第一排污口的外部设置有挡板。
作为本实用新型的一种优选技术方案，所述阀体的正面边沿处设置有密封槽，密封槽内填充有密封条，密封条与盖板的内侧面弹性接触。
作为本实用新型的一种优选技术方案，所述阀体内的安装槽内可插拔地设置有第二滤板，第二滤板位于第一滤板与出水端之间，阀体的底部设置有第二排污口，第二排污口位于第一滤板的底部与第二滤板的底部之间，第二排污口的外部设置有挡板。
作为本实用新型的一种优选技术方案，所述第二滤板与第一滤板平行。
作为本实用新型的一种优选技术方案，所述挡板铰接在阀体的外表面，阀体与挡板接触的外表面上设置有密封圈，挡板与密封圈弹性接触，挡板远离铰接处的边沿处设置有卡口，阀体的外部与卡口位置对应处设置有螺柱，螺柱上套设有羊角螺母和弹簧垫片。
与现有技术相比，本实用新型的有益效果是：本高效率杂质清除污水过滤阀,设置有两个排污口,方便将阀体内堆积的渣物排出,排污口的外部通过铰接的挡板配合密封圈实现对阀体内部的密封，使用羊角螺母配合弹簧垫片固定挡板,在开启挡板时方便快捷阀体内设置有两块过滤板，对经过阀体内部的水流进行两次过滤，加强了过滤效果，过滤板倾斜放置，部分渣物在水流的冲击和重力的作用下会下沉至排污口处堆积，过滤板采用插拔设置，将阀体盖板取下即可取出过滤板进行清洗，较为便捷。
（发明人：徐宝敏;屠昌兵）
