申请日2020.06.16
公开（公告）日2021.02.12
IPC分类号B01D53/85; B01D53/52
摘要
本实用新型公开了一种生物土壤除臭系统，包括土壤滤池，土壤滤池包括不透水的池体，池体内由下至上依次设置有布管层、生物填料层、渗水层、集水层和绿植层，布管层内均布设置有布气管，布气管上连接有集气输气装置，生物填料层内填充有生物土壤滤料，渗水层和集水层连接处连接有雨水排水管，布管层底部连接有污水排水管，污水排水管另一端连接污水处理井，污水处理井连接污水处理厂；本实用新型的生物土壤除臭系统，利用生物土壤滤料中培养、驯化的微生物，对当臭气接触这些含有大量微生物的透气活性生物填料层时，臭气中的H2S等致臭分子被微生物吸收并转化为CO2和水等无害物质释放，从而达到除臭目的。
权利要求书
1.一种生物土壤除臭系统，其特征在于，包括土壤滤池，所述土壤滤池包括不透水的池体，所述池体内由下至上依次设置有布管层、生物填料层、渗水层、集水层和绿植层，所述布管层内均布设置有布气管，所述布气管上连接有集气输气装置，所述生物填料层内填充有生物土壤滤料，所述渗水层和集水层连接处连接有雨水排水管，所述布管层底部连接有污水排水管，所述污水排水管另一端连接污水处理井，所述污水处理井连接污水处理厂。
2.根据权利要求1所述的生物土壤除臭系统，其特征在于，所述布气管上设置有布气孔，所述布气孔均匀布满布气管，所述布气管为HDPE穿孔波纹管。
3.根据权利要求1所述的生物土壤除臭系统，其特征在于，所述布管层内布气管四周填充有大粒径卵石，在大粒径卵石上均匀铺设有一层小粒径卵石。
4.根据权利要求1所述的生物土壤除臭系统，其特征在于，所述渗水层和集水层倾斜设置，雨水排水管设置在较低的一端；所述雨水排水管另一端连接中水处理设备。
5.根据权利要求1所述的生物土壤除臭系统，其特征在于，所述集气输气装置包括设置在栅格池、生化池和污泥处理池上的集气装置，所述集气装置上连接有输气风机，所述输气风机与布气管之间连接有若干处理风管，
所述处理风管为高密度聚乙烯管，处理风管与布气管连接处采用焊接连接，同一时间，土壤滤池内各处通过布气管排出的臭气气量相等。
6.根据权利要求1所述的生物土壤除臭系统，其特征在于，所述绿植层内布置有喷淋管，所述喷淋管上连接有自动喷淋装置，所述喷淋装置上连接相互并联的两喷淋水泵，相互并联的两喷淋水泵均匀喷淋管连接。
说明书
一种生物土壤除臭系统
技术领域
本实用新型属于污水处理中的臭气处理领域，更具体的说涉及一种生物土壤除臭系统。
背景技术
污水在管道输送中由于长期在厌氧及缺氧状态中，极易产生硫化氢等恶臭气体,而污水处理厂预处理设施的搅动，导致水中恶臭气体的挥发。臭气的主要成份为H2S和NH3，此外还有少量的有机气体如甲硫醇、甲胺、甲基硫、苯、甲苯及烃类等。由于恶臭气体挥发性强，易扩散，刺激性气味大，可能对人的呼吸系统、消化系统、内分泌系统、神经系统和精神产生不利影响，甚至高浓度的恶臭气体会导致急性中毒及死亡。
为保护工作和周围环境，减少污水处理厂对周边环境的二次污染。必须设置除臭系统对污水处理过程中产生的废气进行处理，削减挥发臭气的浓度。
实用新型内容
本实用新型的目的在于提供一种生物土壤除臭系统，利用生物土壤滤料中培养、驯化的微生物，对当臭气接触这些含有大量微生物的透气活性生物填料层时，臭气中的H2S等致臭分子被微生物吸收并转化为CO2和水等无害物质释放，从而达到除臭目的。

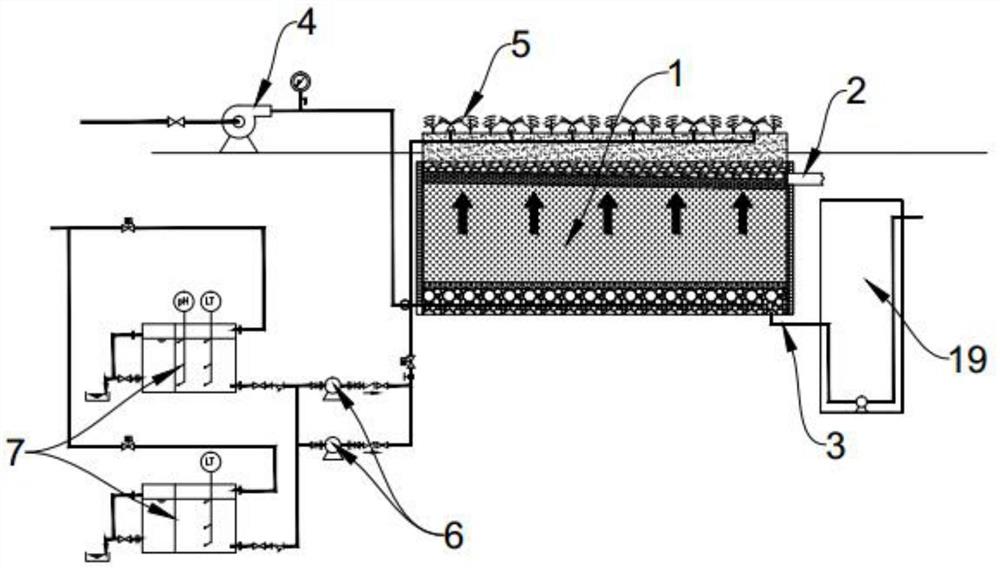

本实用新型技术方案一种生物土壤除臭系统，包括土壤滤池，所述土壤滤池包括不透水的池体，所述池体内由下至上依次设置有布管层、生物填料层、渗水层、集水层和绿植层，所述布管层内均布设置有布气管，所述布气管上连接有集气输气装置，所述生物填料层内填充有生物土壤滤料，所述渗水层和集水层连接处连接有雨水排水管，所述布管层底部连接有污水排水管，所述污水排水管另一端连接污水处理井，所述污水处理井连接污水处理厂。
优选地，所述布气管上设置有布气孔，所述布气孔均匀布满布气管，所述布气管为HDPE穿孔波纹管。
优选地，所述布管层内布气管四周填充有大粒径卵石，在大粒径卵石上均匀铺设有一层小粒径卵石。
优选地，所述生物土壤滤料主要由高温烧结矿质颗粒、卵石、蛭石、陶粒、活性泥和普通泥混合而成，所述高温烧结矿质颗粒粒径为3-5mm，且占体积比不小于总土壤生物滤料的3％，在生物土壤滤料中还混合有用于吸收和分解臭气分子的微生物；所述生物填料层深度需要保证由布气管排出的臭气在生物填料层停留不少于40秒。
优选地，所述渗水层和集水层倾斜设置，雨水排水管设置在较低的一端；所述雨水排水管另一端连接中水处理设备。
优选地，所述集气输气装置包括设置在栅格池、生化池和污泥处理池上的集气装置，所述集气装置上连接有输气风机，所述输气风机与布气管之间连接有若干处理风管，
所述处理风管为高密度聚乙烯管，且在制备时向制备原料中加入不少于2％的炭黑；处理风管与布气管连接处采用焊接连接，同一时间，土壤滤池内各处通过布气管排出的臭气气量相等。
优选地，所述绿植层内布置有喷淋管，所述喷淋管上连接有自动喷淋装置，所述喷淋装置上连接相互并联的两喷淋水泵，相互并联的两喷淋水泵均匀喷淋管连接。
本实用新型技术方案的一种生物土壤除臭系统的有益效果是：利用生物土壤滤料中培养、驯化的微生物，对当臭气接触这些含有大量微生物的透气活性生物填料层时，臭气中的H2S等致臭分子被微生物吸收并转化为CO2和水等无害物质释放，从而达到除臭目的。且在除臭的同时实现了将景观布置。
（发明人：齐龙;杨旭;张奇;许军飞;何黎;刘跃）
