申请日2020.05.11
公开（公告）日2021.02.23
IPC分类号B01D33/11; B01D33/42; B01D33/50
摘要
本实用新型提供一种环保型污水过滤装置，其特征在于包括旋转过滤结构，所述旋转过滤结构由细过滤网、粗过滤网、排污管、排渣槽组成，安装盘的数量为两个，两个所述安装盘之间安装有横杆，所述横杆的外侧壁上安装有环形固定环，所述固定框架的外侧壁安装有细过滤网，所述固定框架的内侧壁安装有粗过滤网，左侧所述安装盘的中心位置开设有安装孔，所述箱体的左侧壁开设有安装孔，该安装孔开设在同一条直线上，该安装孔中安装有排污管，延伸至所述固定框架的排污管上安装有排渣槽，所述排渣槽左侧且位于过滤腔内部的排污管的顶部开设有开口；有效地增加了过滤面积，使得污水能够与细过滤网与粗过滤网充分接触，提高了过滤效率。
权利要求书

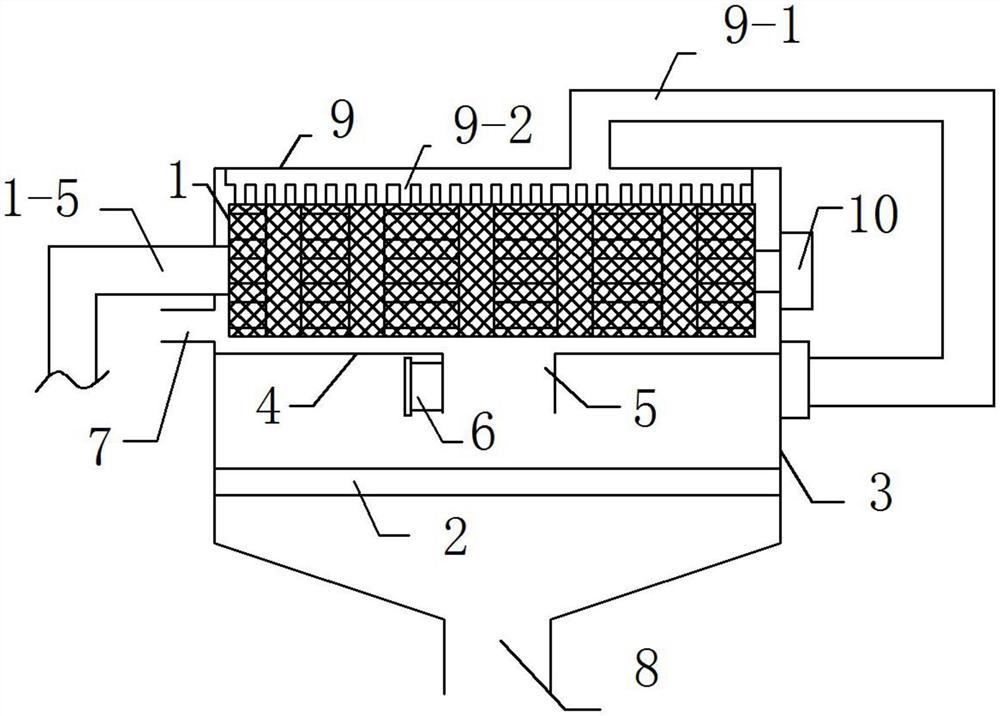

1.一种环保型污水过滤装置，其特征在于包括箱体、清理结构、旋转过滤结构、净化结构组成，所述箱体的左右内侧壁上安装有隔板，所述隔板将箱体分隔成过滤腔和净化腔，所述过滤腔中安装有清理结构和旋转过滤结构，所述清理结构安装在箱体的顶部，所述清理结构的下侧安装有旋转过滤结构，所述隔板的中心位置上开设有输送口，输送口上连接有输送管，所述输送管上安装有阀门，所述过滤腔的左侧壁上开设有进水口，进水口上连接有进水管，所述净化腔的左右内侧壁上分别开设有卡扣，所述卡扣中安装有净化结构，所述净化腔的底部开设有出水口，出水口上连接有出水管；
所述清理结构由水管、送水管、高压喷管组成，所述箱体的顶部安装有水管，所述水管的顶部开设有送水口，送水口上连接有送水管，所述过滤腔的外侧安装有水泵，所述送水管与水泵连接，水泵与外界电源连接，所述水管的底部安装有高压喷管；
所述旋转过滤结构由环形固定环、横杆、细过滤网、粗过滤网、排污管、开口、排渣槽、安装盘组成，安装盘的数量为两个，两个所述安装盘之间安装有横杆，所述横杆的外侧壁上安装有环形固定环，所述环形固定环、安装盘、安装盘构成固定框架，所述箱体的右侧壁安装有减速机，所述减速机的输出轴与右侧的安装盘连接，所述减速机与外界电源连接，所述固定框架的外侧壁安装有细过滤网，所述固定框架的内侧壁安装有粗过滤网，左侧所述安装盘的中心位置开设有安装孔，所述箱体的左侧壁开设有安装孔，该安装孔开设在同一条直线上，该安装孔中安装有排污管，所述排污管的一端延伸至固定框架内部，另一端所述排污管分别穿过固定框架和箱体的安装孔延伸至箱体外侧，延伸至所述固定框架的排污管上安装有排渣槽，所述排渣槽左侧且位于过滤腔内部的排污管的顶部开设有开口；
所述净化结构由安装框架、滤布组成，所述安装框架上套装有滤布。
2.按照权利要求1所述的一种环保型污水过滤装置，其特征在于所述出水管为锥形结构。
3.按照权利要求1所述的一种环保型污水过滤装置，其特征在于所述高压喷管的数量为N，N≥2。
4.按照权利要求1所述的一种环保型污水过滤装置，其特征在于所述排渣槽由一个底板、前侧板、后侧板、右侧板焊接形成。
说明书
一种环保型污水过滤装置
技术领域
本实用新型涉及过滤装置技术领域，尤其涉及一种环保型污水过滤装置。
背景技术
众所周知，环保污水过滤装置是一种用于污水处理过程中，对污水进行过滤，以便后续对其进行净化的辅助装置，其在环保领域中得到广泛的使用，现有技术中通过将滤网固定在箱体内部，通过滤网对污水中的杂质进行截留；
但是，现有技术中的固定式滤网，由于水流流动特性和结构特征，截留的杂质主要集中在滤网的某一区域，使得该区域堆积成厚厚的一层杂质，没有被杂质堆积的滤网区域不能得到的充分利用，降低了滤网的过滤效率和有效的过滤面积，使得污水不能与滤网进行充分的接触，导致该区域的过滤效率下降，从而降低了工作效率；
而且，滤网使用一段时间后，需要将滤网拆卸下来对表面的杂质进行清洗，滤网拆卸比较麻烦，并且滤网在拆卸过程中由于施加的力过大，会使滤网发生变形和损坏，缩短了滤网的使用寿命，降低了工作效率，为此我们提出一种环保型污水过滤装置。
发明内容
根据以上技术问题，本实用新型提供一种环保型污水过滤装置，其特征在于包括箱体、清理结构、旋转过滤结构、净化结构组成，所述箱体的左右内侧壁上安装有隔板，所述隔板将箱体分隔成过滤腔和净化腔，所述过滤腔中安装有清理结构和旋转过滤结构，所述清理结构安装在箱体的顶部，所述清理结构的下侧安装有旋转过滤结构，所述隔板的中心位置上开设有输送口，输送口上连接有输送管，所述输送管上安装有阀门，所述过滤腔的左侧壁上开设有进水口，进水口上连接有进水管，所述净化腔的左右内侧壁上分别开设有卡扣，所述卡扣中安装有净化结构，所述净化腔的底部开设有出水口，出水口上连接有出水管，所述出水管为锥形结构；
所述清理结构由水管、送水管、高压喷管组成，所述箱体的顶部安装有水管，所述水管的顶部开设有送水口，送水口上连接有送水管，所述过滤腔的外侧安装有水泵，所述送水管与水泵连接，水泵与外界电源连接，所述水管的底部安装有高压喷管，所述高压喷管的数量为N，N≥2；
所述旋转过滤结构由环形固定环、横杆、细过滤网、粗过滤网、排污管、开口、排渣槽、安装盘组成，安装盘的数量为两个，两个所述安装盘之间安装有横杆，所述横杆的外侧壁上安装有环形固定环，所述环形固定环、安装盘、安装盘构成固定框架，所述箱体的右侧壁安装有减速机，所述减速机的输出轴与右侧的安装盘连接，所述减速机与外界电源连接，所述固定框架的外侧壁安装有细过滤网，所述固定框架的内侧壁安装有粗过滤网，左侧所述安装盘的中心位置开设有安装孔，所述箱体的左侧壁开设有安装孔，该安装孔开设在同一条直线上，该安装孔中安装有排污管，所述排污管的一端延伸至固定框架内部，另一端所述排污管分别穿过固定框架和箱体的安装孔延伸至箱体外侧，延伸至所述固定框架的排污管上安装有排渣槽，所述排渣槽由一个底板、前侧板、后侧板、右侧板焊接形成，所述排渣槽左侧且位于过滤腔内部的排污管的顶部开设有开口；
所述净化结构由安装框架、滤布组成，所述安装框架上套装有滤布。
本实用新型的有益效果为：本实用新型增加了环形固定环、横杆、细过滤网、粗过滤网、安装盘，使得截流的杂质均匀分布在细过滤网与粗过滤网的表面，有效地增加了过滤面积，使得污水能够与细过滤网与粗过滤网充分接触，提高了过滤效率，从而提高了工作效率，污水从进水管进入箱体，因重力自流至过滤腔底部，然后均匀进入固定框架的内部，固定框架以及细过滤网和粗过滤网在减速机的带动下，进行缓慢旋转，污水中的杂质分别经过粗过滤网和细过滤网进行两次过滤，污水中的杂质分别被截留在细过滤网与粗过滤网的表面，过滤之后的水源从固定框架的底部流出，旋转着的细过滤网与粗过滤网带动污水一起旋转，使得污水与细过滤网与粗过滤网进行充分接触，同时增大了污水的过滤面积，使得污水过滤的更加充分；
本实用新型在旋转过滤结构的上侧增加了水管、送水管、高压喷管、排污管、开口、排渣槽，实现对细过滤网与粗过滤网表面的杂质清理，取代了人为手动清理，实现了自动清洗，节省大量人力物力，同时能够有效避免滤网在拆卸过程中由于施加的力过大，会使滤网发生变形和损坏的情况发生，提高了工作效率，在减速机的带动下，附着有杂质的细过滤网与粗过滤网随着减速机的旋转下转动到顶部，通过过滤腔顶部的高压喷管将水管中的水源喷射出来对顶部的细过滤网与粗过滤网进行反复冲洗，被冲洗下来的杂质由于重力落至排渣槽中，由于排渣槽由一个底板、前侧板、后侧板、右侧板焊接形成，使得排渣槽的左侧没有遮挡，排渣槽中的杂质向左移滑至排污管开设的开口中，实现了杂质的清洗与收集；
本实用新型水管中使用的水源为过滤腔这种的滤后水，实现水资源的循环利用，节约水资源；
本实用新型在净化腔增加了安装框架和滤布，实现了污水的再次过滤净化，经过旋转过滤结构处理后的污水从输送管中输送到净化结构上，水源从滤布穿过到达净化腔的底部，水源中的微小杂质被截留在滤布上，实现了污水的再次净化，该净化结构通过卡扣结构进行安装的，安装拆卸方便，后期工作人员能够对净化结构进行拆卸清洗，实现循环使用；
本实用新型的出水管设置成锥形结构，能够使得水源更快的流出，避免出现水源残留。
（发明人：纪承）
