申请日2020.06.28
公开（公告）日2021.02.26
IPC分类号C02F1/00; C02F3/00
摘要
本实用新型公开了一种移动式新型污水处理器，包括处理水箱，处理水箱的内部固定安装有四个隔断板，四个隔断板均等距离分布在处理水箱的内部，处理水箱的底部开设有放置槽，放置槽的内部活动插接有承重底板，承重底板的外壁均与放置槽的内壁相接触，本实用新型的有益效果是：通过在承重底板的底部固定安装有弹簧套筒，从而实现对转轴杆进行转动支撑，配合在转轴杆的外部活动套接有收紧弹簧，从而使得转轴杆具备弹性支撑的作用，对承接板进行转动支撑，当需要清理处理水箱内部的杂物时，使得转轴杆向下拉伸再进行转动，从而使得圆柱连杆与承接板顶部的U型支板相脱离，达到快速便捷的对处理水箱内部的杂物进行清理。
权利要求书

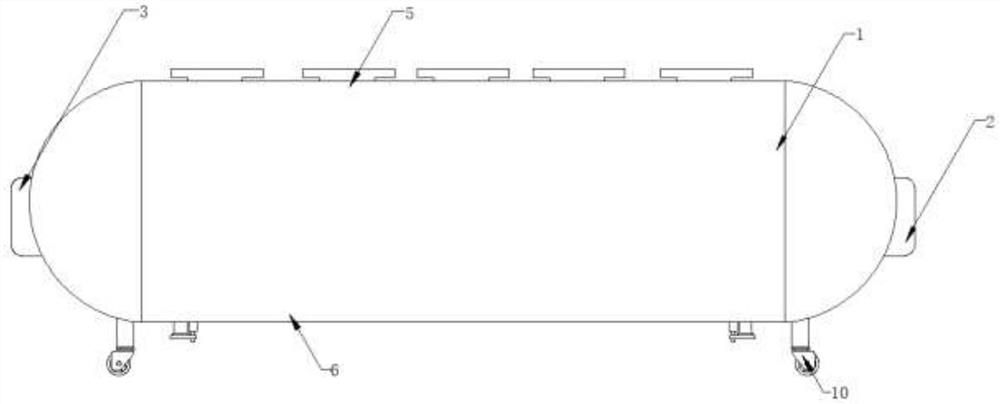

1.一种移动式新型污水处理器，包括处理水箱(1)，其特征在于，所述处理水箱(1)的内部固定安装有四个隔断板(4)，四个所述隔断板(4)均等距离分布在处理水箱(1)的内部，所述处理水箱(1)的底部开设有放置槽，所述放置槽的内部活动插接有承重底板(6)，所述承重底板(6)的外壁均与放置槽的内壁相接触，所述承重底板(6)的顶部固定安装有四个橡胶隔水板(7)，四个所述橡胶隔水板(7)分别与四个隔断板(4)位于同一竖直水平面，每个所述橡胶隔水板(7)的顶端分别与相对应的隔断板(4)的底部相接触，所述处理水箱(1)的内壁固定安装有两个固定板(8)，两个所述固定板(8)的底部均固定安装有圆柱连杆(11)，两个所述圆柱连杆(11)的底端均与承重底板(6)相插接，两个所述固定板(8)的底部与承重底板(6)的顶部均设有防水垫(9)，每两个相对应的所述防水垫(9)相接触，所述承重底板(6)的底部均固定安装有两个弹簧套筒(13)，两个所述弹簧套筒(13)的内部均转动插接有转轴杆(14)，两个所述转轴杆(14)的一端均贯穿弹簧套筒(13)并延伸至弹簧套筒(13)的外部，两个所述转轴杆(14)的外部均固定套接有限位板(16)，两个所述转轴杆(14)的外部均活动套接有收紧弹簧(15)，两个所述转轴杆(14)的外部均固定套接有承接板(17)，两个所述承接板(17)的顶部均固定安装有U型支板(12)，两个所述圆柱连杆(11)的底端均与U型支板(12)的顶部相接触。
2.根据权利要求1所述的一种移动式新型污水处理器，其特征在于：所述处理水箱(1)的两侧均固定插接有进水管(2)与出水管(3)，所述进水管(2)的两侧与出水管(3)的两侧均通过支撑板固定在处理水箱(1)的内部。
3.根据权利要求1所述的一种移动式新型污水处理器，其特征在于：所述处理水箱(1)的底部固定安装有四个连接支架，四个所述连接支架的底部均固定安装有移动轮(10)。
4.根据权利要求1所述的一种移动式新型污水处理器，其特征在于：所述处理水箱(1)的顶部开设有药剂入槽，所述药剂入槽的内部活动插接有橡胶塞(5)。
5.根据权利要求1所述的一种移动式新型污水处理器，其特征在于：每个所述隔断板(4)的内部均开设有通孔，每个所述通孔的内部均固定插接有通入管(18)。
6.根据权利要求1所述的一种移动式新型污水处理器，其特征在于：两个所述收紧弹簧(15)的顶端均与限位板(16)的底部固定连接，两个所述收紧弹簧(15)的底端均与弹簧套筒(13)的内壁固定连接。
说明书
一种移动式新型污水处理器
技术领域
本实用新型涉及一种污水处理装置，特别涉及一种移动式新型污水处理器，属于污水处理技术领域。
背景技术
污水处理就是利用物理、化学和生物的方法对废水进行处理，使废水净化，减少污染，以至达到废水回收、复用，充分利用水资源，将废水中各污染物分离出来或将其转化成无害物质的过程。目前现有的污水处理装置，在长时间使用过后在处理水箱的内部会聚集大量的杂物，从而导致污水处理器的污水处理效率大大降低。
实用新型内容
本实用新型的目的在于提供一种移动式新型污水处理器，以解决上述背景技术中提出的现有的污水处理装置，在长时间使用过后在处理水箱的内部会聚集大量的杂物，从而导致污水处理器的污水处理效率大大降低的问题。
为实现上述目的，本实用新型提供如下技术方案：一种移动式新型污水处理器，包括处理水箱，所述处理水箱的内部固定安装有四个隔断板，四个所述隔断板均等距离分布在处理水箱的内部，所述处理水箱的底部开设有放置槽，所述放置槽的内部活动插接有承重底板，所述承重底板的外壁均与放置槽的内壁相接触，所述承重底板的顶部固定安装有四个橡胶隔水板，四个所述橡胶隔水板分别与四个隔断板位于同一竖直水平面，每个所述橡胶隔水板的顶端分别与相对应的隔断板的底部相接触，所述处理水箱的内壁固定安装有两个固定板，两个所述固定板的底部均固定安装有圆柱连杆，两个所述圆柱连杆的底端均与承重底板相插接，两个所述固定板的底部与承重底板的顶部均设有防水垫，每两个相对应的所述防水垫相接触，所述承重底板的底部均固定安装有两个弹簧套筒，两个所述弹簧套筒的内部均转动插接有转轴杆，两个所述转轴杆的一端均贯穿弹簧套筒并延伸至弹簧套筒的外部，两个所述转轴杆的外部均固定套接有限位板，两个所述转轴杆的外部均活动套接有收紧弹簧，两个所述转轴杆的外部均固定套接有承接板，两个所述承接板的顶部均固定安装有U型支板，两个所述圆柱连杆的底端均与U型支板的顶部相接触。
作为本实用新型的一种优选技术方案，所述处理水箱的两侧均固定插接有进水管与出水管，所述进水管的两侧与出水管的两侧均通过支撑板固定在处理水箱的内部。
作为本实用新型的一种优选技术方案，所述处理水箱的底部固定安装有四个连接支架，四个所述连接支架的底部均固定安装有移动轮。
作为本实用新型的一种优选技术方案，所述处理水箱的顶部开设有药剂入槽，所述药剂入槽的内部活动插接有橡胶塞。
作为本实用新型的一种优选技术方案，每个所述隔断板的内部均开设有通孔，每个所述通孔的内部均固定插接有通入管。
作为本实用新型的一种优选技术方案，两个所述收紧弹簧的顶端均与限位板的底部固定连接，两个所述收紧弹簧的底端均与弹簧套筒的内壁固定连接。
与现有技术相比，本实用新型的有益效果是：本实用新型一种移动式新型污水处理器，通过在承重底板的底部固定安装有弹簧套筒，从而实现对转轴杆进行转动支撑，配合在转轴杆的外部活动套接有收紧弹簧，从而使得转轴杆具备弹性支撑的作用，对承接板进行转动支撑，当需要清理处理水箱内部的杂物时，使得转轴杆向下拉伸再进行转动，从而使得圆柱连杆与承接板顶部的U型支板相脱离，达到快速便捷的对处理水箱内部的杂物进行清理。
（发明人：何敏汛）
