申请日2020.06.16
公开（公告）日2021.03.05
IPC分类号C02F1/52
摘要
本实用新型公开一种导流型污水处理装置，包括反应池组、絮凝池、沉淀池和导流装置，所述反应池组包括若干反应池，若干反应池之间通过导流装置连通，所述反应池组、絮凝池、沉淀池依次排布并通过导流装置连通。本实用新型的导流型污水处理装置通过导流装置，解决了反应池普遍存在的污水短流、污水与药剂混合不均的问题，具有结构简单、处理效果好、节省药剂成本、应用灵活、适应性广的技术优点。
权利要求书
1.一种导流型污水处理装置，其特征在于：包括反应池组、絮凝池、沉淀池和导流装置，所述反应池组包括若干反应池，若干反应池之间通过导流装置连通，所述反应池组、絮凝池、沉淀池依次排布并通过导流装置连通。
2.根据权利要求1所述的导流型污水处理装置，其特征在于：所述沉淀池的两侧还设置有进水堰和出水堰，其中进水堰位于絮凝池和沉淀池之间。
3.根据权利要求1所述的导流型污水处理装置，其特征在于：所述导流装置包括导流管一、导流管二和导流管三，所述反应池组的若干反应池通过导流管一、导流管二和导流管三连通，所述反应池组与絮凝池、絮凝池与沉淀池之间均通过导流管二连通。
4.根据权利要求3所述的导流型污水处理装置，其特征在于：所述导流管一包括导流管主体一、药剂导流管、加药管一和进水管一，所述药剂导流管安装于导流管主体一内，所述加药管一安装于导流管主体一顶部并与药剂导流管连通，所述进水管一安装于导流管主体一的底部。
5.根据权利要求3所述的导流型污水处理装置，其特征在于：所述导流管二包括导流管主体二、加药管二和进水管二，所述导流管主体二位于反应池隔板底部，所述加药管二安装于导流管主体二顶部，所述进水管二安装于导流管主体二的底部。
6.根据权利要求3所述的导流型污水处理装置，其特征在于：所述导流管三包括导流管主体三、加药管三和进水管三，所述加药管三安装于导流管主体三顶部，所述进水管三安装于导流管主体三的底部。
说明书
一种导流型污水处理装置
技术领域
本实用新型属于污水处理技术领域，具体涉及一种导流型污水处理装置。
背景技术
反应池是污水处理中常用的处理构筑物之一，它主要用于污水与药剂的混合、反应，要求污水与药剂混合均匀，反应完全。比较常见的反应池为混凝沉淀(气浮)中的混凝反应池、絮凝反应池等，根据处理工艺需要，一般反应池投加药剂种类为1-5种，相应反应池个数为2-6座，为节省占地面积和投资费用，反应池之间、反应池与沉淀池(气浮池)常采用共壁组合池结构。反应池在设计和实际应用中均存在较多的问题，一是反应池过水孔位置、高程设置随意设置，未采用对角、上下交错开孔，污水存在短流现象；二是因为反应池数量与平面布置的原因，无法实现对角、上下交错开孔，污水存在短流现象；三是当反应池污水是从下往上流动时，药剂投在水面上，即使有搅拌机或空气搅拌混合，仍有部分药剂未反应直接流入下一座反应池，污水与药剂混合不均匀，混合效果较差，四是加药管直接插入污水中，以实现药剂与污水的充分混合，但操作人员在反应池无法观察药剂投加与否，设计不当时还会导致污水倒吸或药剂虹吸。反应池在实际运行中池容和药剂常常未充分利用，既浪费了药剂，又导致反应效果差，出水水质达不到工艺处理要求。
实用新型内容
针对现有技术存在的问题，本实用新型提供一种导流型污水处理装置。
本实用新型的技术方案是：

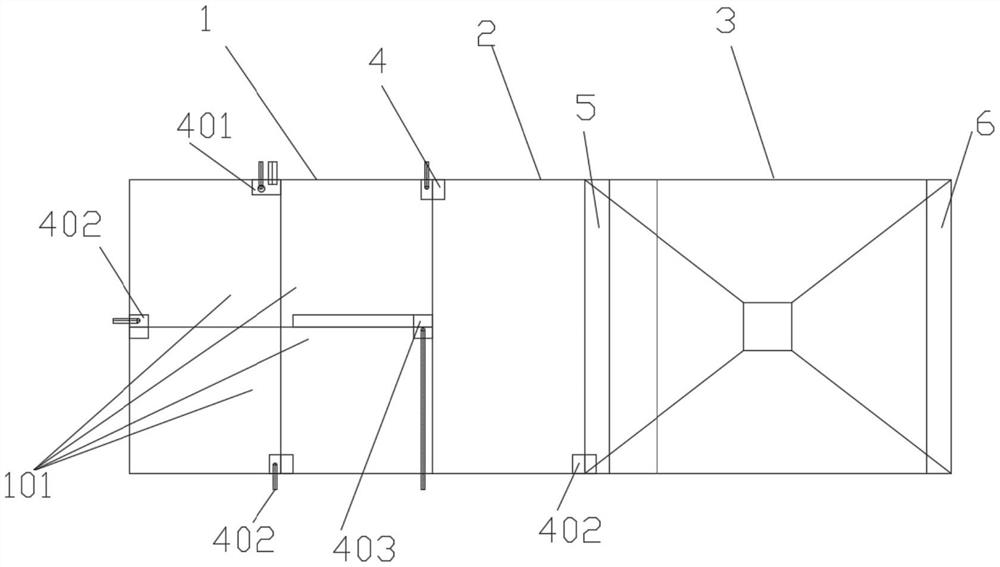

一种导流型污水处理装置，包括反应池组、絮凝池、沉淀池和导流装置，所述反应池组包括若干反应池，若干反应池之间通过导流装置连通，所述反应池组、絮凝池、沉淀池依次排布并通过导流装置连通。
较佳地，所述沉淀池的两侧还设置有进水堰和出水堰，其中进水堰位于絮凝池和沉淀池之间。
较佳地，所述导流装置包括导流管一、导流管二和导流管三，所述反应池组的若干反应池通过导流管一、导流管二和导流管三连通，所述反应池组与絮凝池、絮凝池与沉淀池之间均通过导流管二连通。
较佳地，所述导流管一包括导流管主体一、药剂导流管、加药管一和进水管一，所述药剂导流管安装于导流管主体一内，所述加药管一安装于导流管主体一顶部并与药剂导流管连通，所述进水管一安装于导流管主体一的底部。
较佳地，所述导流管二包括导流管主体二、加药管二和进水管二，所述导流管主体二位于反应池隔板底部，所述加药管二安装于导流管主体二顶部，所述进水管二安装于导流管主体二的底部。
较佳地，所述导流管三包括导流管主体三、加药管三和进水管三，所述加药管三安装于导流管主体三顶部，所述进水管三安装于导流管主体三的底部。
采用本实用新型的技术方案，具有以下有益效果：
1、导流装置建立污水过流通道，实现污水对角、上下交错流动，使污水流程最长，有效减少了污水短流现象；
2、通过导流装置，使污水与药剂第一时间接触，并利用污水的水流剪切力，实现污水与药剂的快速混合；
3、通过导流装置，避免将加药管直接插入水下，便于操作人员观察药剂投加情况，也可避免污水倒吸或药剂虹吸；
4、导流装置结构简单，可利用管道、PP板或钢筋混凝土加工制成，可适用于大、中和小型污水处理厂新建、改建和扩建工程；导流装置可根据反应池数量和平面布置，灵活组合，适应性强。
（发明人：马志国;欧阳清华;舒敏玉）
