申请日2020.07.03
公开（公告）日2021.03.05
IPC分类号C02F1/461
摘要
本实用新型公开了一种用于污水处理的不锈钢电极结构，包括污水处理箱，所述箱盖的顶部活动连接有电极板装置，所述箱盖的顶部贯穿开设有滑动卡槽，所述污水处理箱的内表面固定连接有活动卡块，所述电极板装置包括不锈钢电极板、边框滑块、橡胶圈、滑动连接柱和限位卡条，本实用新型涉及电解污水处理技术领域。该用于污水处理的不锈钢电极结构,通过滑动卡槽与活动卡块的设置，使得电极板装置可以通过滑动限位卡条将活动连接柱与边框滑块分别从滑动卡槽与活动卡块内挪出，大大提高了电极板装置的检查维修便利性，同时通过滑动卡槽与活动卡块分别对活动连接柱与边框滑块进行活动卡接，提高了电极板装置安装的稳固性。
权利要求书

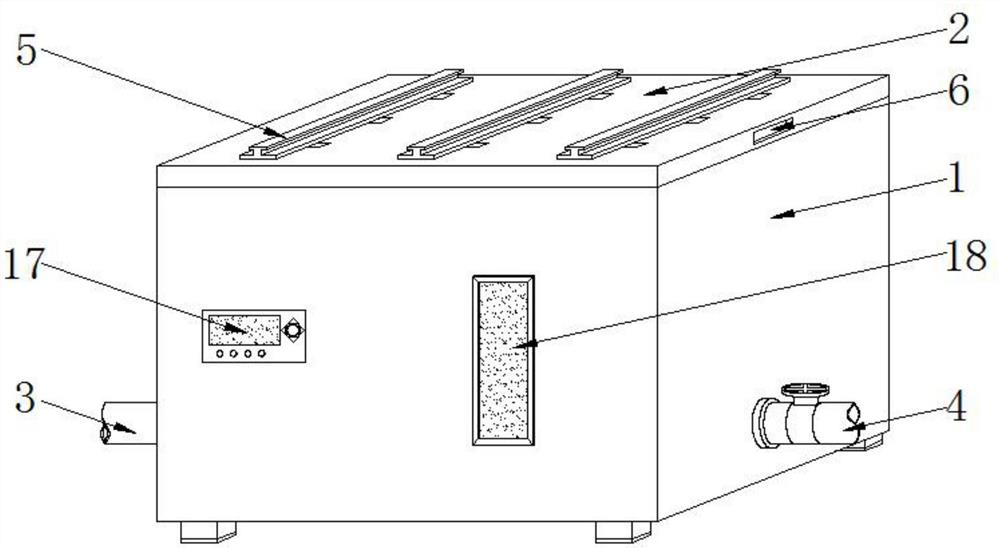

1.一种用于污水处理的不锈钢电极结构，包括污水处理箱(1)，所述污水处理箱(1)的顶部活动连接有箱盖(2)，其特征在于：所述污水处理箱(1)的左侧连通有进污管(3)，所述污水处理箱(1)的右侧连通有排污管(4)，所述箱盖(2)的顶部活动连接有电极板装置(5)，所述电极板装置(5)依次贯穿箱盖(2)与污水处理箱(1)并延伸至污水处理箱(1)的内部，所述箱盖(2)的两侧均开设有侧边凹槽(6)，所述箱盖(2)的顶部贯穿开设有滑动卡槽(7)，所述污水处理箱(1)的内表面固定连接有活动卡块(8)，所述电极板装置(5)包括不锈钢电极板(9)、边框滑块(10)、橡胶圈(11)、滑动连接柱(12)和限位卡条(13)，所述不锈钢电极板(9)的外表面与边框滑块(10)的内表面固定连接，所述边框滑块(10)的外表面与橡胶圈(11)的内表面固定连接，所述滑动连接柱(12)的外表面与滑动卡槽(7)的内表面滑动连接，所述限位卡条(13)的底部与箱盖(2)的顶部滑动连接，所述边框滑块(10)的顶部与箱盖(2)的底部滑动连接。
2.根据权利要求1所述的一种用于污水处理的不锈钢电极结构,其特征在于：所述滑动连接柱(12)的底端与边框滑块(10)的顶部固定连接，所述滑动连接柱(12)的顶端与限位卡条(13)的底部固定连接。
3.根据权利要求1所述的一种用于污水处理的不锈钢电极结构,其特征在于：所述污水处理箱(1)的顶部固定连接有密封胶条(14)，所述密封胶条(14)的顶部与箱盖(2)的底部卡接。
4.根据权利要求1所述的一种用于污水处理的不锈钢电极结构,其特征在于：所述污水处理箱(1)顶部的四周均开设有限位孔(15)，所述箱盖(2)底部的四周均固定连接有限位卡柱(16)。
5.根据权利要求4所述的一种用于污水处理的不锈钢电极结构,其特征在于：所述限位孔(15)的内表面与限位卡柱(16)的外表面卡接，所述限位孔(15)的内表面与限位卡柱(16)的外表面相适配。
6.根据权利要求1所述的一种用于污水处理的不锈钢电极结构,其特征在于：所述污水处理箱(1)的正面固定连接有控制面板(17)，所述污水处理箱(1)的正面且位于控制面板(17)的右方固定连接有观察窗(18)。
说明书
一种用于污水处理的不锈钢电极结构
技术领域
本实用新型涉及电解污水处理技术领域，具体是一种用于污水处理的不锈钢电极结构。
背景技术
电极一般是指电子或电器装置、设备中的一种部件，用做导电介质中输入或导出电流的两个端。输入电流的一极叫阳极或正极，放出电流的一极叫阴极或负极，在电池中电极一般指与电解质溶液发生氧化还原反应的位置。电极有正负之分，一般正极为阴极，获得电子，发生还原反应，负极则为阳极，失去电子发生氧化反应。电极可以是金属或非金属，只要能够与电解质溶液交换电子，即成为电极，而不锈钢作为具有不锈性的钢种，利用不锈钢作为电极的主材可以有效的做到耐空气、蒸汽、水等弱腐蚀介质的特性。
现有的电极板在进行使用时，大都与污水处理装置内部为一体式，或通过连接装置固定安装在污水处理装置内部，使用人员需要将电极板进行拆卸后再进行检查维修，操作较为不便，同时在电极板工作时发生故障，使用人员还需将污水处理装置内的污水排泄完毕后再进行电极板定点拆除，浪费人力物力。
实用新型内容
针对现有技术的不足，本实用新型提供了一种用于污水处理的不锈钢电极结构，解决了现有的电极板需要使用人员将电极板进行拆卸后再进行检查维修，操作较为不便，同时在电极板工作时发生故障，检查维修浪费人力物力的问题。
为实现以上目的，本实用新型通过以下技术方案予以实现：一种用于污水处理的不锈钢电极结构，包括污水处理箱，所述污水处理箱的顶部活动连接有箱盖，所述污水处理箱的左侧连通有进污管，所述污水处理箱的右侧连通有排污管，所述箱盖的顶部活动连接有电极板装置，所述电极板装置依次贯穿箱盖与污水处理箱并延伸至污水处理箱的内部，所述箱盖的两侧均开设有侧边凹槽，所述箱盖的顶部贯穿开设有滑动卡槽，所述污水处理箱的内表面固定连接有活动卡块，所述电极板装置包括不锈钢电极板、边框滑块、橡胶圈、滑动连接柱和限位卡条，所述不锈钢电极板的外表面与边框滑块的内表面固定连接，所述边框滑块的外表面与橡胶圈的内表面固定连接，所述滑动连接柱的外表面与滑动卡槽的内表面滑动连接，所述限位卡条的底部与箱盖的顶部滑动连接，所述边框滑块的顶部与箱盖的底部滑动连接。
优选的，所述滑动连接柱的底端与边框滑块的顶部固定连接，所述滑动连接柱的顶端与限位卡条的底部固定连接。
优选的，所述污水处理箱的顶部固定连接有密封胶条，所述密封胶条的顶部与箱盖的底部卡接。
优选的，所述污水处理箱顶部的四周均开设有限位孔，所述箱盖底部的四周均固定连接有限位卡柱。
优选的，所述限位孔的内表面与限位卡柱的外表面卡接，所述限位孔的内表面与限位卡柱的外表面相适配。
优选的，所述污水处理箱的正面固定连接有控制面板，所述污水处理箱的正面且位于控制面板的右方固定连接有观察窗。
有益效果
本实用新型提供了一种用于污水处理的不锈钢电极结构。与现有技术相比具备以下有益效果：
(1)、该用于污水处理的不锈钢电极结构，通过在箱盖的顶部活动连接有电极板装置，箱盖的顶部贯穿开设有滑动卡槽，污水处理箱的内表面固定连接有活动卡块，电极板装置包括不锈钢电极板、边框滑块、橡胶圈、滑动连接柱和限位卡条，通过滑动卡槽与活动卡块的设置，使得电极板装置需要维护检查时，可以通过滑动限位卡条将活动连接柱与边框滑块分别从滑动卡槽与活动卡块内挪出，便可将电极板装置从滑动卡槽内取出，大大提高了电极板装置的检查维修便利性，同时通过滑动卡槽与活动卡块分别对活动连接柱与边框滑块进行活动卡接，也提高了电极板装置安装的稳固性。
(2)、该用于污水处理的不锈钢电极结构，通过在污水处理箱顶部的四周均开设有限位孔，箱盖底部的四周均固定连接有限位卡柱，限位孔的内表面与限位卡柱的外表面卡接，限位孔的内表面与限位卡柱的外表面相适配，通过限位孔与限位卡柱的设置，使得电极板装置在进行整体检查维修时，可以通过滑动限位卡条再利用侧边凹槽配合限位卡柱将箱盖抬升，对电机板装置进行整体取出，大大减少了电极板装置整体检查维修的人力物力的耗费，同时避免了使用人员需要将污水处理装置内的污水排泄完毕后再进行电极板定点拆除的问题。
（发明人：王凌鹏;王方舟）
