申请日2020.11.06
公开（公告）日2021.03.09
IPC分类号C02F9/04; C02F103/16
摘要
本发明涉及一种电镀锌污水处理装置，尤其是涉及污水处理技术领域，包括污水过滤组件、支撑台、放料组件和污水净化组件，所述污水过滤组件固定设置在地面上，所述支撑台固定设置在污水过滤组件旁侧，所述放料组件固定设置在支撑台上，所述污水净化组件固定设置在放料组件下方，本发明大大提高了工作效率，保证了污水处理工作的质量，节省了人力物力，大大提高了本装置的实用性。
权利要求书

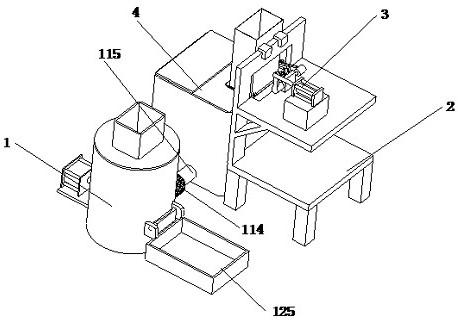

1.一种电镀锌污水处理装置，其特征在于：包括污水过滤组件（1）、支撑台（2）、放料组件（3）和污水净化组件（4），所述污水过滤组件（1）固定设置在地面上，所述支撑台（2）固定设置在污水过滤组件（1）旁侧，所述放料组件（3）固定设置在支撑台（2）上，所述污水净化组件（4）固定设置在放料组件（3）下方。
2.根据权利要求1所述的一种电镀锌污水处理装置，其特征在于：所述污水过滤组件（1）包括过滤箱（11）和推料部件（12），所述过滤箱（11）固定设置在地面上，所述推料部件（12）固定设置在过滤箱（11）一侧。
3.根据权利要求2所述的一种电镀锌污水处理装置，其特征在于：所述过滤箱（11）包括进料口（111）、过滤网（112）、出料门（113）、水泵（114）和连接管（115），所述进料口（111）固定设置在过滤箱（11）上方，所述过滤网（112）固定设置在过滤网（112）内部，所述出料门（113）固定设置在过滤箱（11）一侧，所述出料门（113）在过滤箱（11）内盛放有污水时处于闭合状态，所述水泵（114）固定设置在过滤箱（11）一侧，所述连接管（115）的一端与水泵（114）的输出端连接，所述连接管（115）的另一端与污水净化组件（4）相连接。
4.根据权利要求3所述的一种电镀锌污水处理装置，其特征在于：所述推料部件（12）包括安装板（121）、第一气缸（122）、加长杆（123）、推板（124）和废料收集箱（125），所述安装板（121）固定设置在过滤箱（11）一侧，所述第一气缸（122）固定设置在安装板（121）上，所述加长杆（123）的一端与气缸的输出端相连接，所述加长杆（123）的一端贯穿过滤箱（11）侧壁并延伸至过滤箱（11）内部，所述推板（124）与加长杆（123）相连接且推板（124）的一端与过滤网（112）相接触，所述废料收集箱（125）固定设置在出料门（113）下方。
5.根据权利要求4所述的一种电镀锌污水处理装置，其特征在于：所述支撑台（2）包括支撑板（21）、支撑架（22）、固定板（23）、固定架（24）和支撑柱（25），所述支撑柱（25）设有四个，四个所述支撑柱（25）竖直设置在水平面上，所述支撑板（21）设置在四个支撑柱（25），所述支撑架（22）竖直设置在支撑板（21）上，所述固定板（23）水平设置在支撑架（22）上，所述固定架（24）设有两个，两个所述固定架（24）对称设置在支撑架（22）上且两个固定架（24）的另一端固定设置在固定板（23）的底部。
6.根据权利要求5所述的一种电镀锌污水处理装置，其特征在于：所述放料组件（3）包括支撑座（31）、上料气缸（32）、第一连接杆（33）、第一连接柱（34）、第二连接柱（35）、转动柱（36）、连接座（37）、第二连接杆（38）、转动杆（39）、连接轴（310）、固定柱（311）、转动盘（312）、第一转动轴（313）、第二转动轴（314）、第三转动轴（315）、上料箱（316）、出料盘（317）和支撑臂（318），所述支撑臂（318）设有两个，两个所述支撑臂（318）呈L型设置在支撑架（22）的顶部，所述上料箱（316）固定设置在两个支撑臂（318）上，所述出料盘（317）设置在上料箱（316）的底部，所述支撑座（31）设置在固定板（23）上，所述上料气缸（32）设置在支撑座（31）上，所述连接座（37）固定设置在固定板（23）上，所述转动柱（36）设置在连接座（37）上且与连接座（37）转动连接，所述第一连接杆（33）一端设置在上料气缸（32）的伸缩端，所述第一连接柱（34）与第一连接杆（33）的另一端相连接，所述转动柱（36）的一端设置在第一连接柱（34）上且与第一连接柱（34）转动配合，所述转动柱（36）的另一端设置在第二连接柱（35）上且与第二连接柱（35）转动配合，所述第二连接杆（38）固定设置在第二连接柱（35）上，所述固定柱（311）设置在上料箱（316）的侧壁上，所述连接轴（310）设置在固定柱（311）上且与固定柱（311）转动连接，所述第一转动轴（313）设置在连接轴（310）的一端，所述转动盘（312）设置在第一转动轴（313）上，所述第二连接杆（38）与连接轴（310）的另一侧壁转动连接，所述第二转动轴（314）和第三转动轴（315）设置在出料盘（317）的侧壁上，所述转动杆（39）呈U型设置在第二转动轴（314）和第三转动轴（315）上且与第二转动轴（314）和第三转动轴（315）固定连接，所述转动杆（39）与连接轴（310）和第二连接杆（38）转动配合设置。
7.根据权利要求6所述的一种电镀锌污水处理装置，其特征在于：所述污水净化组件（4）包括净化箱（41）和搅拌部件（42），所述净化箱（41）固定设置在放料组件（3）下方，所述搅拌部件（42）固定设置在净化箱（41）内。
8.根据权利要求7所述的一种电镀锌污水处理装置，其特征在于：所述净化箱（41）包括推拉门（411）和出水管（412），所述推拉门（411）设置在净化箱（41）顶部，所述出水管（412）固定设置在净化箱（41）底部。
9.根据权利要求8所述的一种电镀锌污水处理装置，其特征在于：所述搅拌部件（42）包括横向滑台（421）、平台（422）、第一电机（423）、第一齿轮（424）、第一齿条（425）、第二电机（426）、搅拌轴（427）和搅拌叶片（428），所述横向滑台（421）固定设置在净化箱（41）内侧壁上，所述平台（422）设置在横向滑台（421）上，所述第一电机（423）固定设置在平台（422）上，所述第一齿轮（424）与第一电机（423）的输出端相连接，所述第一齿条（425）固定设置在平台（422）一侧，所述第一齿轮（424）和第一齿条（425）相互啮合，所述第二电机（426）固定设置在平台（422）上，所述搅拌轴（427）与第二电机（426）的输出端相连接，所述搅拌叶片（428）固定设置在搅拌轴（427）上。
说明书
一种电镀锌污水处理装置
技术领域
本发明涉及污水处理设备技术领域，尤其是涉及一种电镀锌污水处理装置。
背景技术
为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
电镀锌，行业内又称冷镀锌，就是利用电解，在制件表面形成均匀、致密、结合良好的金属或合金沉积层的过程。与其他金属相比，锌是相对便宜而又易镀覆的一种金属，属低值防蚀电镀层，被广泛用于保护钢铁件，特别是防止大气腐蚀，并用于装饰。镀覆技术包括槽镀（或挂镀）、滚镀（适合小零件）、蓝镀、自动镀和连续镀（适合线材、带材），在大型的电镀锌生产企业中，都会对加工后产生的废水进行环保处理，来达到可排废的或再利用的标准；而传统的处理设备在对污水进行处理时，需要通过多个不同的设备对污水进行多个步骤的处理，这样不仅会浪费大量的物力财力，而且当其中一个环节出现状况时，就不能对污水在进行处理，较为繁琐。
发明内容
本发明的目的在于提供一种电镀锌污水处理装置，以解决现有技术中在对污水进行处理时，需要通过多个不同的设备对污水进行多个步骤的处理，这样不仅会浪费大量的物力财力，而且当其中一个环节出现状况时，就不能对污水在进行处理，较为繁琐的技术问题。
本发明提供一种电镀锌污水处理装置，包括污水过滤组件、支撑台、放料组件和污水净化组件，所述污水过滤组件固定设置在地面上，所述支撑台固定设置在污水过滤组件旁侧，所述放料组件固定设置在支撑台上，所述污水净化组件固定设置在放料组件下方。
进一步地，所述污水过滤组件包括过滤箱和推料部件，所述过滤箱固定设置在地面上，所述推料部件固定设置在过滤箱一侧。
进一步地，所述过滤箱包括进料口，过滤网、出料门、水泵和连接管，所述进料口固定设置在过滤箱上方，所述过滤网固定设置在过滤网内部，所述出料门固定设置在过滤箱一侧，所述出料门在过滤箱内盛放有污水时处于闭合状态，所述水泵固定设置在过滤箱一侧，所述连接管的一端与水泵的输出端连接，所述连接管的另一端与污水净化组件相连接。
进一步地，所述推料部件包括安装板、第一气缸、加长杆、推板和废料收集箱，所述安装板固定设置在过滤箱一侧，所述第一气缸固定设置在安装板上，所述加长杆的一端与气缸的输出端相连接，所述加长杆的一端贯穿过滤箱侧壁并延伸至过滤箱内部，所述推板与加长杆相连接且推板的一端与过滤网相接触，所述废料收集箱固定设置在出料门下方。
进一步地，所述支撑台包括支撑板、支撑架、固定板、固定架和支撑柱，所述支撑柱设有四个，四个所述支撑柱竖直设置在水平面上，所述支撑板设置在四个支撑柱，所述支撑架竖直设置在支撑板上，所述固定板水平设置在支撑架上，所述固定架设有两个，两个所述固定架对称设置在支撑架上且两个固定架的另一端固定设置在固定板的底部。
进一步地，所述放料组件包括支撑座、上料气缸、第一连接杆、第一连接柱、第二连接柱、转动柱、连接座、第二连接杆、转动杆、连接轴、固定柱、转动盘、第一转动轴、第二转动轴、第三转动轴、上料箱、出料盘和支撑臂，所述支撑臂设有两个，两个所述支撑臂呈L型设置在支撑架的顶部，所述上料箱固定设置在两个支撑臂上，所述出料盘设置在上料箱的底部，所述支撑座设置在固定板上，所述上料气缸设置在支撑座上，所述连接座固定设置在固定板上，所述转动柱设置在连接座上且与连接座转动连接，所述第一连接杆一端设置在上料气缸的伸缩端，所述第一连接柱与第一连接杆的另一端相连接，所述转动柱的一端设置在第一连接柱上且与第一连接柱转动配合，所述转动柱的另一端设置在第二连接柱上且与第二连接柱转动配合，所述第二连接杆固定设置在第二连接柱上，所述固定柱设置在上料箱的侧壁上，所述连接轴设置在固定柱上且与固定柱转动连接，所述第一转动轴设置在连接轴的一端，所述转动盘设置在第一转动轴上，所述第二连接杆与连接轴的另一侧壁转动连接，所述第二转动轴和第三转动轴设置在出料盘的侧壁上，所述转动杆呈U型设置在第二转动轴和第三转动轴上且与第二转动轴和第三转动轴固定连接，所述转动杆与连接轴和第二连接杆转动配合设置。
进一步地，所述污水净化组件包括净化箱和搅拌部件，所述净化箱固定设置在放料组件下方，所述搅拌部件固定设置在净化箱内。
进一步地，所述净化箱包括推拉门和出水管，所述推拉门设置在净化箱顶部，所述出水管固定设置在净化箱底部。
进一步地，所述搅拌部件包括横向滑台、平台、第一电机、第一齿轮、第一齿条、第二电机、搅拌轴和搅拌叶片，所述横向滑台固定设置在净化箱内侧壁上，所述平台设置在横向滑台上，所述第一电机固定设置在平台上，所述第一齿轮与第一电机的输出端相连接，所述第一齿条固定设置在平台一侧，所述第一齿轮和第一齿条相互啮合，所述第二电机固定设置在平台上，所述搅拌轴与第二电机的输出端相连接，所述搅拌叶片固定设置在搅拌轴上。
与现有技术相比较，本发明的有益效果在于：
其一，本发明通过所述污水过滤组件的设置对电镀锌污水进行过滤，将污水中的较大杂质过滤出来，以便污水净化组件进行工作，通过所述放料组件向污水净化组件内添加污水处理剂，通过所述污水净化组件对过滤后的电镀锌污水进行净化工作，完成污水处理作业，大大提高了工作效率，保证了污水处理工作的质量，节省了人力物力，大大提高了本装置的实用性。
其二，通过所述过滤箱的设置可对污水进行初步过滤，将污水中的杂质过滤后使得污水净化组件可更好的进行工作，保证了污水处理作业的质量，大大提高了本装置的实用性。
其三，通过所述所述推料组件的设置可自动将过滤网上的杂质进行处理，无需工作人员手动进行操作，大大节省了人力物力，降低了工作强度，提升了工作效率。
其四，通过所述放料组件的设置实现了自动添加污水处理剂，提高了工作效率的同时也使得污水处理剂投放量更加准确，大大提高了本装置的实用性。
其五，通过所述搅拌部件的设置可对添加污水处理剂后的污水进行充分搅拌，使得污水净化的效果更好，大大提高了本装置的实用性。
（发明人：郭志勇;毛新燕;刘世科;刘明星）
