申请日2020.05.29
公开（公告）日2021.02.26
IPC分类号C02F9/14; A01K63/04
摘要
本实用新型涉及污水净化技术领域，具体为一种养殖循环水系统，包括抽水管、沉淀池、氧化曝气池、生化微生物处理池、生物膜处理池、植物生态净化池以及用于养殖贝类的净化池，抽水管连通于沉淀池，沉淀池的出水口连通氧化曝气池的上方，氧化曝气池的出水口连通生化微生物处理池的上方，生化微生物处理池的出水口连通生物膜处理池的上方，生物膜处理池的出水口连通植物生态净化池，植物生态净化池的出水口连通净化池，且沉淀池、氧化曝气池、生化微生物处理池、生物膜处理池以及植物生态净化池的出水口上均设有闸阀。该系统的结构简单、布局合理，其可将养殖塘中的水净化处理后用于养殖贝类，既提高了水资源的利用率，也避免了对环境造成污染。
权利要求书

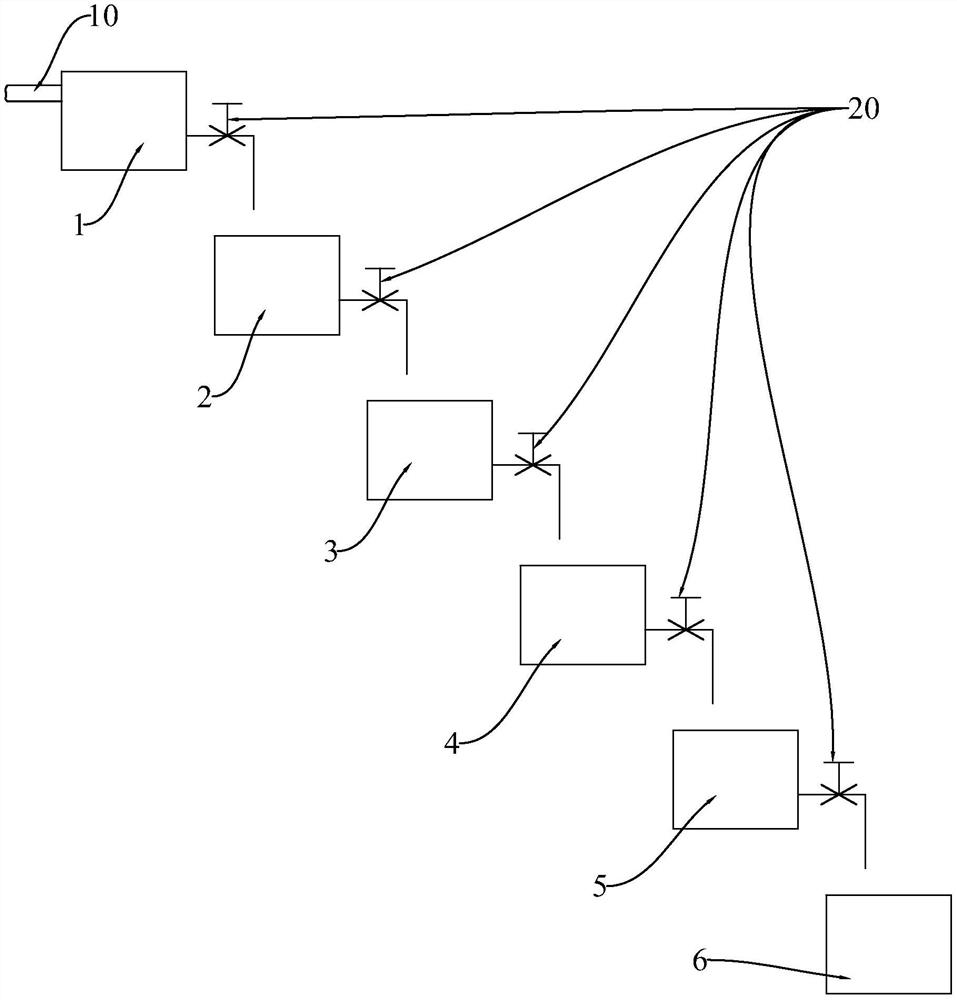

1.一种养殖循环水系统，其特征在于，包括抽水管(10)、沉淀池(1)、氧化曝气池(2)、生化微生物处理池(3)、生物膜处理池(4)、植物生态净化池(5)以及用于养殖贝类的净化池(6)，所述抽水管(10)连通于沉淀池(1)，所述沉淀池(1)的出水口连通氧化曝气池(2)的上方，所述氧化曝气池(2)的出水口连通生化微生物处理池(3)的上方，所述生化微生物处理池(3)的出水口连通生物膜处理池(4)的上方，所述生物膜处理池(4)的出水口连通植物生态净化池(5)，所述植物生态净化池(5)的出水口连通净化池(6)，且所述的沉淀池(1)、氧化曝气池(2)、生化微生物处理池(3)、生物膜处理池(4)以及植物生态净化池(5)的出水口上均设有闸阀(20)。
2.根据权利要求1所述的养殖循环水系统，其特征在于，所述生物膜处理池(4)包括蓄水池、固定杆(41)以及多个毛刷(42)，所述固定杆(41)搭接在蓄水池的上端，所述固定杆(41)上沿其长度方向等间隔内置有多个磁石(43)；每个所述毛刷(42)的上端均连接有铁片(44)，且各个所述毛刷(42)均通过其上端的铁片(44)与一个磁石(43)相连。
3.根据权利要求2所述的养殖循环水系统，其特征在于，所述固定杆(41)的两端均一体形成有大头部(411)。
4.根据权利要求2所述的养殖循环水系统，其特征在于，所述毛刷(42)包括连接绳(421)以及径向密布在连接绳(421)上的针状毛丝(422)，所述铁片(44)的下端设有用于系接连接绳(421)的挂环。
5.根据权利要求1所述的养殖循环水系统，其特征在于，所述氧化曝气池(2)中通入的气体为氧气。
说明书
养殖循环水系统
技术领域
本实用新型涉及污水净化技术领域，具体为一种养殖循环水系统。
背景技术
双壳贝类属于滤食性的物种，由于此特殊的生活特性，其会在滤食过程的同时富集了诸多重金属、生活工业污水、生物毒素、细菌和病毒等有害物质。这种贝类在食用之前，往往需要先进行净化，即将它们放在一个洁净的水环境中，使之张壳，排出细菌和致病菌微生物。因此，养殖贝类对水环境的要求非常高，而水资源又比较稀缺，为此，我们提出了养殖循环水系统。
实用新型内容
本实用新型的主要目的在于提供一种养殖循环水系统，其通过对养殖塘中水进行净化消毒后再用来净化贝类，以解决上述背景技术中提出的不足。
为实现上述目的，本实用新型提供如下技术方案：一种养殖循环水系统，包括抽水管、沉淀池、氧化曝气池、生化微生物处理池、生物膜处理池、植物生态净化池以及用于养殖贝类的净化池，所述抽水管连通于沉淀池，所述沉淀池的出水口连通氧化曝气池的上方，所述氧化曝气池的出水口连通生化微生物处理池的上方，所述生化微生物处理池的出水口连通生物膜处理池的上方，所述生物膜处理池的出水口连通植物生态净化池，所述植物生态净化池的出水口连通净化池，且所述的沉淀池、氧化曝气池、生化微生物处理池、生物膜处理池以及植物生态净化池的出水口上均设有闸阀。
本实用新型的有益效果在于：本实用新型的结构简单、布局合理；通过所述抽水管可以将养殖塘中的水供入沉淀池内，水体在所述沉淀池内自然沉淀，得到的上层清水先流入氧化曝气池中，排出水体中溶解的有害气体和挥发物质；再流入所述生化微生物处理池中，经微生态制剂降解水中的氨氮、亚硝酸盐等有害物质；然后再流入所述生物膜处理池中，对水体中溶解的亚硝酸进行降解；最后，流入所述植物生态净化池，经水生植物大量降解水体中的N、P营养盐，得到洁净的清水后再流入所述净化池内，用于养殖贝类。
优选的，所述生物膜处理池包括蓄水池、固定杆以及多个毛刷，所述固定杆搭接在蓄水池的上端，所述固定杆上沿其长度方向等间隔内置有多个磁石；每个所述毛刷的上端均连接有铁片，且各个所述毛刷均通过其上端的铁片与一个磁石相连。其优点是：通过所述的铁片与磁石相吸，即可完成所述毛刷与固定杆之间的连接，操作简单、方便。
优选的，所述固定杆的两端均一体形成有大头部。其优点是：在所述大头部的作用下，可以提高所述固定杆搭接在蓄水池上的稳定性，而且可以通过石头等重物压在所述大头部上，从而进一步提高所述固定杆搭接在蓄水池上的稳定性。
优选的，所述毛刷包括连接绳以及径向密布在连接绳上的针状毛丝，所述铁片的下端设有用于系接连接绳的挂环。其优点是：这种结构的所述毛刷，形成的生物膜的接触面积更大；而且，在所述挂环的作用下，更换新的所述毛刷时，所述铁片可以重复使用，大大降低后期的维护成本。
优选的，所述氧化曝气池中通入的气体为氧气。其优点是：在进行曝气的同时，水体中会溶解大量的氧气，从而有利于抑制厌氧菌的繁殖。
（发明人：刘长军;方跃;胡金道;林伟勇;周志强;楼志军;蒋一鸣;黄建军）
