生活污水处理一体化系统

发布时间:2021-12-24 9:04:44  中国污水处理工程网

申请日2020.12.30

公开(公告)日2021.04.02

IPC分类号C02F9/14

摘要

一种减少污泥产量的生活污水处理一体化装置,包括依次连接的第一处理池、污泥沉淀池、混凝沉淀池以及好氧池。本发明通过可往复移动的活动隔板改变厌氧池和缺氧池的体积比,从而根据来水的COD值改变COD处理效率,保持缺氧池稳定的COD含量,防止好氧池消耗COD产生大量污泥。同时将传统的好氧池除磷阶段前移至混凝沉淀池,磷元素的缺乏抑制了好氧池COD降解细菌的增殖和降解活动,使好氧池成为单一硝化反应池,降低剩余污泥产量。同时,好氧池仅设有单一硝化菌种,与现有技术相比减少了COD降解细菌的影响,具有较高的脱氮效率,且减少了外加碳源,配合厌氧池与缺氧池从根本上解决污泥产量大的难点。


权利要求书

1.一种减少污泥产量的生活污水处理一体化装置,其特征在于,包括依次连接的第一处理池、污泥沉淀池、混凝沉淀池以及好氧池;

所述第一处理池内设有活动隔板,将所述第一处理池分隔为厌氧池和缺氧池;所述活动隔板上部设有溢流孔;所述活动隔板可沿所述第一处理池池体往复移动,使所述厌氧池和所述缺氧池的体积发生变化;

所述厌氧池用于将生活污水进行氨化和降解COD处理;所述缺氧池用于将所述厌氧池处理后的污水进行反硝化处理;经过所述缺氧池处理的污水被输送至所述污泥沉淀池沉淀污泥,沉淀污泥后的污水被输送至所述混凝沉淀池,沉淀的污泥部分或全部回流至所述厌氧池;

所述混凝沉淀池用于使污水在混凝沉淀剂作用下发生混凝沉淀,去除磷和剩余的COD,降低所述好氧池内COD降解的发生,从而降解污泥产量,混凝处理后的清液被输送至所述好氧池;

所述好氧池内仅设有单一硝化菌种,用于使所述清液发生单一硝化反应,硝化处理后的清液回流至所述缺氧池。

2.如权利要求1所述的减少污泥产量的生活污水处理一体化装置,其特征在于,

所述缺氧池设有出水口,所述出水口低于所述溢流孔。

3.如权利要求1所述的减少污泥产量的生活污水处理一体化装置,其特征在于,

所述活动隔板设有驱动装置,所述驱动装置为位于所述活动隔板顶部的移动电机,所述第一处理池的顶部设有与所述移动电机配合的滑轨;

所述活动隔板的底部两侧设有可沿所述第一处理池池体底部移动的滚轮;

所述活动隔板在所述移动电机和所述滚轮的作用下沿所述滑轨移动,使所述厌氧池和所述缺氧池体积发生变化。

4.如权利要求3所述的减少污泥产量的生活污水处理一体化装置,其特征在于,

所述活动隔板四周边缘设有密封条。

5. 如权利要求3所述的减少污泥产量的生活污水处理一体化装置,其特征在于, 还包括控制模块,

所述厌氧池连接有进水COD测定仪,所述COD测定仪、所述驱动装置均与所述控制模块电连接,所述控制模块用于根据所述COD测定仪检测的进水COD含量,控制所述驱动装置带动所述活动隔板向所述厌氧池侧或所述缺氧池侧移动。

6.如权利要求5所述的减少污泥产量的生活污水处理一体化装置,其特征在于,

所述厌氧池还设有进水流量计,所述进水流量计也与所控制模块电连接。

7.如权利要求1所述的减少污泥产量的生活污水处理一体化装置,其特征在于,

所述好氧池内设有多个供所述单一硝化菌种附着的无机载体,每个所述无机载体包括多层带孔附着盘、以及一端连接所述多层带孔附着盘另一端悬挂于所述好氧池池体上的悬挂体。

8.如权利要求7所述的减少污泥产量的生活污水处理一体化装置,其特征在于,

所述多层带孔附着盘为聚丙烯腈圆盘,所述悬挂体为钢条。

9.如权利要求1所述的减少污泥产量的生活污水处理一体化装置,其特征在于,

所述好氧池内底部还设有曝气装置;

所述曝气装置包括曝气头、以及与所述曝气头连接的气量控制阀,还包括用于测定所述好氧池池内溶氧量的溶氧仪;

所述气量控制阀与所述溶氧仪连锁设置。

10.如权利要求7所述的减少污泥产量的生活污水处理一体化装置,其特征在于,

所述好氧池内还设有倾斜挡板,所述倾斜挡板位于所述多层带孔附着盘的上方,用于阻挡所述好氧池池内产生的污泥和泡沫。

说明书

一种减少污泥产量的生活污水处理一体化装置

技术领域

本发明涉及污水处理技术领域,尤其涉及一种减少污泥产量的生活污水处理一体化装置。

背景技术

随着工业经济的不断发展和人民生活水平的日益提高,人民对于水资源的需求逐渐扩大,工农业发展产生的污废水也越来越多,水资源短缺和水污染的问题越来越严峻,水体中的大量氮、磷元素,严重破坏了水体生态平衡,对环境造成了非常大的影响,氮磷元素的过量不仅能造成水体富营养化,恶化水体环境,也影响了社会发展和人民的健康。如何脱氮成为了水处理领域中普遍面临的问题。

水体中的氮元素来源分为人为来源和自然来源,其中前者占主要部分:一是土壤中大量农药化肥存在导致的氮元素超标,经过下渗和雨水的冲刷之后进入水体;二是生活污水和工业废水的肆意排放,含氮废水没有经过严格的处理就排放到水体中,这也是目前水体氮污染的最主要原因。

针对污水中越来越多的氮磷污染物,发展出了包括AO、A2O在内的众多处理方法。AO法称为缺氧/好氧法,在缺氧部分反硝化,在进行硝化反应的同时降解好氧部分的有机物质,并将硝化液体提供给缺氧部分,后者属于无氧部分。厌氧磷被释放,好氧部分受到有机物降解和好氧磷的吸收,部分污泥回流到厌氧部分。AO法工艺简单,处理效率高,但是仅具有单一的脱氮/磷化功能,因此综合处理效果差。随着环境技术的发展,A2O工艺,也称作厌氧-缺氧-好氧工艺(Anaerobic-Anoxic-Oxic),作为常用的二级污水处理工艺,也被广泛应用于污水脱氮处理。

然而,随着污水处理率的不断提高,其好氧处理阶段产生的大量剩余污泥的有效处置也成为不得不面对的一个棘手问题,好氧阶段产生的污泥占据了生活污水处理阶阶段产泥的大部分,剩余污泥增加了后续处理成本和环节,给外部环境带来了很大的风险,从源头上减少污泥产量一直是污水处理技术研究的一个重点。

针对污水处理过程产泥量大的问题,本发明针对现有工艺的不足,开发出一种减少污泥产量的生活污水处理装置,促进生活污水的高效处理,减少污泥产量。

发明内容

本发明的主要目的在于为解决现有技术的缺陷提供一种减少污泥产量的生活污水处理一体化装置。

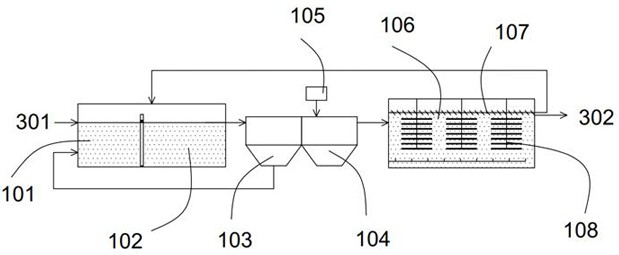

为实现上述目的,本发明提供一种减少污泥产量的生活污水处理一体化装置,包括依次连接的第一处理池、污泥沉淀池、混凝沉淀池以及好氧池;

所述第一处理池内设有活动隔板,将所述第一处理池分隔为厌氧池和缺氧池;所述活动隔板上部设有溢流孔;所述活动隔板可沿所述第一处理池池体往复移动,使所述厌氧池和所述缺氧池的体积发生变化;

所述厌氧池用于将生活污水进行氨化和降解COD处理;所述缺氧池用于将所述厌氧池处理后的污水进行反硝化处理;经过所述缺氧池处理的污水被输送至所述污泥沉淀池沉淀污泥,沉淀污泥后的污水被输送至所述混凝沉淀池,沉淀的污泥部分或全部回流至所述厌氧池;

所述混凝沉淀池用于使污水在混凝沉淀剂作用下发生混凝沉淀,去除磷和剩余的COD,降低所述好氧池内COD降解的发生,从而降解污泥产量,混凝处理后的清液被输送至所述好氧池;

所述好氧池内仅设有单一硝化菌种,用于使所述清液发生单一硝化反应,硝化处理后的清液回流至所述缺氧池。

优选的,所述缺氧池设有出水口,所述出水口低于所述溢流孔。

优选的,所述活动隔板设有驱动装置,所述驱动装置为位于所述活动隔板顶部的移动电机,所述第一处理池的顶部设有与所述移动电机配合的滑轨;

所述活动隔板的底部两侧设有可沿所述第一处理池池体底部移动的滚轮;

所述活动隔板在所述移动电机和所述滚轮的作用下沿所述滑轨移动,使所述厌氧池和所述缺氧池体积发生变化。

优选的,所述活动隔板四周边缘设有密封条。

优选的,所述厌氧池连接有进水COD测定仪,所述COD测定仪、所述驱动装置均与所述控制模块电连接,所述控制模块用于根据所述COD测定仪检测的进水COD含量,控制所述驱动装置带动所述活动隔板向所述厌氧池侧或所述缺氧池侧移动。

优选的,所述厌氧池还设有进水流量计,所述进水流量计也与所控制模块电连接。

优选的,所述好氧池内设有多个供所述单一硝化菌种附着的无机载体,每个所述无机载体包括多层带孔附着盘、以及一端连接所述多层带孔附着盘另一端悬挂于所述好氧池池体上的悬挂体。

优选的,所述多层带孔附着盘为聚丙烯腈圆盘,所述悬挂体为钢条。

优选的,所述好氧池内底部还设有曝气装置;

所述曝气装置包括曝气头、以及与所述曝气头连接的气量控制阀,还包括用于测定所述好氧池池内溶氧量的溶氧仪;

所述气量控制阀与所述溶氧仪连锁设置。

优选的,所述好氧池内还设有倾斜挡板,所述倾斜挡板位于所述多层带孔附着盘的上方,用于阻挡所述好氧池池内产生的污泥和泡沫。

本申请与现有技术相比,具有以下技术效果:

(1)通过设置纵向活动隔板可以改变厌氧池和缺氧池的体积比,从而根据来水的COD值改变COD处理效率,保持缺氧池稳定的COD含量,防止好氧池消耗COD产生大量污泥。

(2)将传统的好氧池除磷阶段前移至混凝沉淀池,采用混凝除磷,提高除磷效率,磷元素的缺乏抑制了好氧池COD降解细菌的增殖和降解活动,使好氧池成为单一硝化反应池,降低其剩余污泥产量;

(3)好氧池仅设有单一硝化菌种,与现有技术相比减少了COD降解细菌的影响,提高了脱氮效率,且减少了外加碳源,配合厌氧池与缺氧池根本上解决污泥产量大的难点。

(发明人:张传兵;肖一帆;徐亚慧;赵曙光;王杰;王慧芳;侯亚平;徐漫漫;彭荣;许昌;张真;刘伟;杨伟;苏俊厚;邓付杰)
