申请日2021.02.01
公开（公告）日2021.10.29
IPC分类号B01D29/01; B01D29/96; B01D29/64
摘要
本实用新型提供了一种污水悬浮物过滤装置，包括竖向设置且呈上开口结构的池体，所述池体盖设有盖板，所述盖板设置有连通池体内部的进污管，所述池体底部连通有排水管，所述池体内还设置有过滤提篮，所述过滤提篮内设置有初级过滤机构，所述初级过滤机构包括倾斜设置的传送带本体和设置于传送带本体下侧且位于传送带本体低端的集渣件，所述传送带本体的高端位于进污管的正下方，所述传送带本体包括两根转动连接于过滤提篮的传送辊、固定于池体且用于驱动其中一根传送辊转动的驱动件以及被两根传送辊张紧的传送带，所述传送带的带面贯穿开设有多个第一滤孔。本申请具有改善对污水的过滤效果不佳的问题的效果。
权利要求书

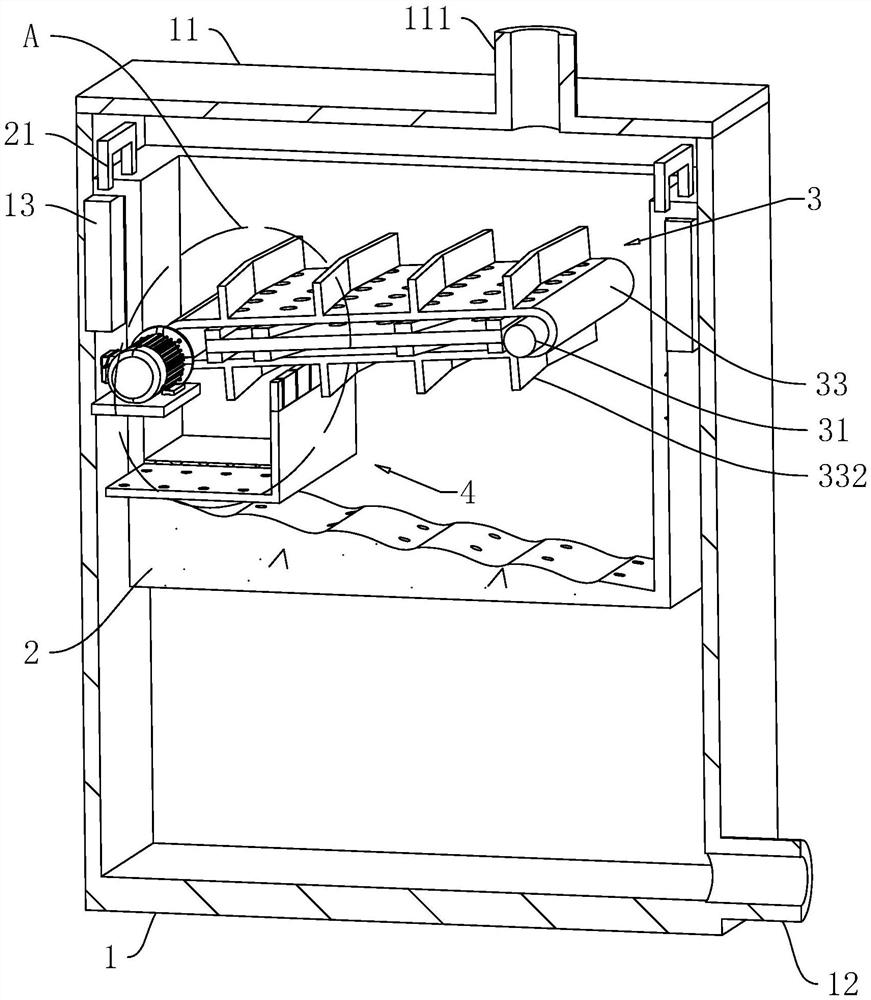

1.一种污水悬浮物过滤装置，包括竖向设置且呈上开口结构的池体(1)，所述池体(1)盖设有盖板(11)，所述盖板(11)设置有连通池体(1)内部的进污管(111)，所述池体(1)底部连通有排水管(12)，所述池体(1)内还设置有过滤提篮(2)，其特征在于：所述过滤提篮(2)内设置有初级过滤机构，所述初级过滤机构包括倾斜设置的传送带本体(3)和设置于传送带本体(3)下侧且位于传送带本体(3)低端的集渣件(4)，所述传送带本体(3)的高端位于进污管(111)的正下方，所述传送带本体(3)包括两根转动连接于过滤提篮(2)的传送辊(31)、固定于池体(1)且用于驱动其中一根传送辊(31)转动的驱动件(32)以及被两根传送辊(31)张紧的传送带(33)，所述传送带(33)的带面贯穿开设有多个第一滤孔(331)。
2.根据权利要求1所述的一种污水悬浮物过滤装置，其特征在于：所述传送带(33)的带面设置有多个沿传送带本体(3)长度方向间隔设置的软性挡板(332)，且沿传送带本体(3)的宽度方向，所述软性挡板(332)的两端均朝向传送带本体(3)的高端倾斜；沿传送带本体(3)的长度方向，所述传送带本体(3)与过滤提篮(2)内壁的间距不小于软性挡板(332)的高度。
3.根据权利要求2所述的一种污水悬浮物过滤装置，其特征在于：所述集渣件(4)包括水平设置且截面呈矩形的底板(41)和竖向固定于底板(41)其中一个侧端的防护板(42)，所述底板(41)的其他三个侧面均固定于过滤提篮(2)的内壁，所述底板(41)沿厚度方向贯穿开设有多个第二滤孔(411)，所述防护板(42)背离底板(41)的一侧与传送带本体(3)的竖向间距大于软性挡板(332)的高度。
4.根据权利要求3所述的一种污水悬浮物过滤装置，其特征在于：所述底板(41)靠近防护板(42)的一侧设置有渗水土工布(412)。
5.根据权利要求3所述的一种污水悬浮物过滤装置，其特征在于：所述防护板(42)背离底板(41)的一侧竖向设置有多个软性刮板(421)，所述软性刮板(421)背离防护板(42)的一侧与传送带本体(3)的竖向间距小于软性挡板(332)的高度。
6.根据权利要求1所述的一种污水悬浮物过滤装置，其特征在于：所述传送带(33)的上下带面之间设置有支撑件(5)，所述支撑件(5)包括安装板(51)和多个设置于安装板(51)厚度方向两侧的导流板(52)，所述安装板(51)的其中两端分别靠近两根传送辊(31)，所述安装板(51)的另外两端固定于过滤提篮(2)，多个位于安装板(51)同侧的所述导流板(52)沿传送带本体(3)长度方向间隔设置，所述导流板(52)背离安装板(51)的一侧抵接于传送带(33)。
7.根据权利要求6所述的一种污水悬浮物过滤装置，其特征在于：所述导流板(52)背离安装板(51)的一侧转动连接有多个钢珠(521)。
8.根据权利要求6所述的一种污水悬浮物过滤装置，其特征在于：沿传送带本体(3)的宽度方向，位于安装板(51)中间的多个所述导流板(52)的两端均朝向传送带本体(3)的低端倾斜。
说明书
一种污水悬浮物过滤装置
技术领域
本申请涉及污水处理设备技术领域，尤其涉及一种污水悬浮物过滤装置。
背景技术
随着城市的扩建，人口的增加，城市的污水量也随之增加，例如生活中洗衣、洗菜等污水，工业生产的污水，如果直接排放会污染河流和湖泊的水质，所以污水处理是必不可少的手段。
公告号为CN212067913U的中国实用新型专利公开的一种过滤高悬浮物污水的过滤装置，包括一带底的圆筒体、一过滤提篮、一盖板，所述带底的圆筒体上设置有一进水口和一出水口，所述过滤提篮悬挂在所述带底的圆筒体内，所述盖板盖在所述带底的圆筒体的筒口上，所述进水口和出水口分别位于所述提篮的上方和下方，所述过滤提篮由两层过滤网组成，外层过滤网的过滤孔的孔径为1.5cm，内层的过滤孔的孔径为3mm。
针对上述中的相关技术，发明人认为存在有以下缺陷：在利用过滤提篮进行长期的过滤工作中，过滤提篮的滤网上的沉淀物逐渐增多，易导致滤网被堵塞，使得过滤效果不佳。
实用新型内容
为了改善对污水的过滤效果不佳的问题，本申请提供一种污水悬浮物过滤装置。
本申请提供的一种污水悬浮物过滤装置，采用如下的技术方案：
一种污水悬浮物过滤装置，包括竖向设置且呈上开口结构的池体，所述池体盖设有盖板，所述盖板设置有连通池体内部的进污管，所述池体底部连通有排水管，所述池体内还设置有过滤提篮，所述过滤提篮内设置有初级过滤机构，所述初级过滤机构包括倾斜设置的传送带本体和设置于传送带本体下侧且位于传送带本体低端的集渣件，所述传送带本体的高端位于进污管的正下方，所述传送带本体包括两根转动连接于过滤提篮的传送辊、固定于池体且用于驱动其中一根传送辊转动的驱动件以及被两根传送辊张紧的传送带，所述传送带的带面贯穿开设有多个第一滤孔。
优选的，所述传送带的带面设置有多个沿传送带本体长度方向间隔设置的软性挡板，且沿传送带本体的宽度方向，所述软性挡板的两端均朝向传送带本体的高端倾斜；沿传送带本体的长度方向，所述传送带本体与过滤提篮内壁的间距不小于软性挡板的高度。
优选的，所述集渣件包括水平设置且截面呈矩形的底板和竖向固定于底板其中一个侧端的防护板，所述底板的其他三个侧面均固定于过滤提篮的内壁，所述底板沿厚度方向贯穿开设有多个第二滤孔，所述防护板背离底板的一侧与传送带本体的竖向间距大于软性挡板的高度。
优选的，所述底板靠近防护板的一侧设置有渗水土工布。
优选的，所述防护板背离底板的一侧竖向设置有多个软性刮板，所述软性刮板背离防护板的一侧与传送带本体的竖向间距小于软性挡板的高度。
优选的，所述传送带的上下带面之间设置有支撑件，所述支撑件包括安装板和多个设置于安装板厚度方向两侧的导流板，所述安装板的其中两端分别靠近两根传送辊，所述安装板的另外两端固定于过滤提篮，多个位于安装板同侧的所述导流板沿传送带本体长度方向间隔设置，所述导流板背离安装板的一侧抵接于传送带。
优选的，所述导流板背离安装板的一侧转动连接有多个钢珠。
优选的，沿传送带本体的宽度方向，位于安装板中间的多个所述导流板的两端均朝向传送带本体的低端倾斜。
综上所述，本申请包括以下至少一种有益技术效果：
1.通过设置倾斜的传送带，对从进污管导入过滤提篮的污水进行初步过滤，以相对提高过滤效果，并利用驱动件间接驱动传送带转动，使得传送带的过滤效果相对更佳，并利用传送带的转动作用，相对降低第一滤孔被堵塞的几率，从而相对延长传送带的使用寿命；通过设置集渣件，将通过传送带初次过滤的滤渣收集，防止滤渣下落并将过滤提篮的滤孔堵塞，从而保证过滤装置的整体过滤效果长期较佳；
2.通过设置软性刮板和钢珠，使得传送带在转动的过程中，软性刮板与软性挡板发生碰撞，且钢珠进入第一滤孔后从第一滤孔离开，使得传送带发生细微振动，从而相对增强传送带的过滤效果。
