申请日2020.12.25
公开（公告）日2021.09.24
IPC分类号C02F9/02; B01D33/46
摘要
本实用新型公开了一种机械清洗污水处理设备，包括箱体，所述箱体的上表面设置有排渣箱，所述排渣箱的下端固定安装有送渣箱，所述送渣箱的一侧排列有过滤膜，所述箱体的一端设置有进水端，所述箱体的另一端设置有出水端，所述箱体一侧的外表面设置有抽油机，所述箱体另一侧的外表面固定安装有储存箱，所述排渣箱的内部活动连接有输送带，所述输送带一端的下表面活动连接有刷辊，所述送渣箱内部的上端活动连接有送料带，所述箱体内壁的顶端设置有隔断结构，所述隔断结构的中间位置设置有抽油端口。本实用新型使装置实现了方便排屑的功能，并且加装了收油结构。
权利要求书

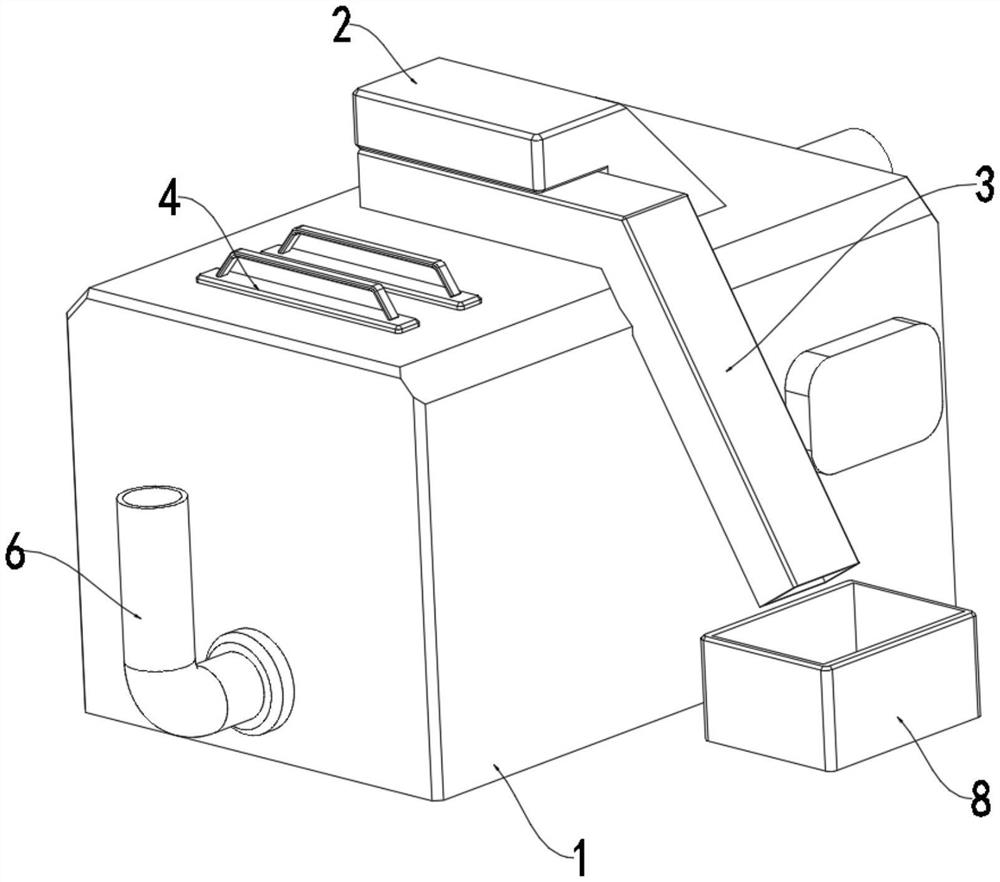

1.一种机械清洗污水处理设备，包括箱体(1)，其特征在于：所述箱体(1)的上表面设置有排渣箱(2)，所述排渣箱(2)的下端固定安装有送渣箱(3)，所述送渣箱(3)的一侧排列有过滤膜(4)，所述箱体(1)的一端设置有进水端(5)，所述箱体(1)的另一端设置有出水端(6)，所述箱体(1)一侧的外表面设置有抽油机(7)，所述箱体(1)另一侧的外表面固定安装有储存箱(8)，所述排渣箱(2)的内部活动连接有输送带(9)，所述输送带(9)一端的下表面活动连接有刷辊(10)，所述送渣箱(3)内部的上端活动连接有送料带(11)，所述箱体(1)内壁的顶端设置有隔断结构(12)，所述隔断结构(12)的中间位置设置有抽油端口(13)。
2.根据权利要求1所述的一种机械清洗污水处理设备，其特征在于：所述输送带(9)的材料为网状结构，所述送渣箱(3)的一侧固定安装有动力箱，所述送料带(11)的一端与动力通过齿槽啮合传动。
3.根据权利要求1所述的一种机械清洗污水处理设备，其特征在于：所述输送带(9)内壁的两端均活动连接有支撑辊，其中一个所述支撑辊的一端固定安装有传动齿轮(14)。
4.根据权利要求3所述的一种机械清洗污水处理设备，其特征在于：所述排渣箱(2)的一侧固定安装有动力电机，所述动力电机与传动齿轮(14)通过齿槽啮合连接。
5.根据权利要求3所述的一种机械清洗污水处理设备，其特征在于：所述刷辊(10)的一端设置有小型齿轮，所述小型齿轮与传动齿轮(14)通过齿槽啮合连接。
6.根据权利要求1所述的一种机械清洗污水处理设备，其特征在于：所述刷辊(10)的外表面密集排列有硬质刷毛，所述刷辊(10)的一端与排渣箱(2)的内壁通过转动连接。
7.根据权利要求1所述的一种机械清洗污水处理设备，其特征在于：所述抽油端口(13)与抽油机(7)连接，所述隔断结构(12)的内部设置有弧形槽。
说明书
一种机械清洗污水处理设备
技术领域
本实用新型涉及污水处理技术领域，具体为一种机械清洗污水处理设备。
背景技术
为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
但是，现有的污水处理设备难以对油污杂质进行收集处理，并且内部杂质难以清理，容易造成堵塞状况；因此，不满足现有的需求，对此我们提出了一种机械清洗污水处理设备。
实用新型内容
本实用新型的目的在于提供一种机械清洗污水处理设备，以解决上述背景技术中提出的污水处理设备难以对油污杂质进行收集处理，并且内部杂质难以清理，容易造成堵塞状况等问题。
为实现上述目的，本实用新型提供如下技术方案：一种机械清洗污水处理设备，包括箱体，所述箱体的上表面设置有排渣箱，所述排渣箱的下端固定安装有送渣箱，所述送渣箱的一侧排列有过滤膜，所述箱体的一端设置有进水端，所述箱体的另一端设置有出水端，所述箱体一侧的外表面设置有抽油机，所述箱体另一侧的外表面固定安装有储存箱，所述排渣箱的内部活动连接有输送带，所述输送带一端的下表面活动连接有刷辊，所述送渣箱内部的上端活动连接有送料带，所述箱体内壁的顶端设置有隔断结构，所述隔断结构的中间位置设置有抽油端口。
优选的，所述输送带的材料为网状结构，所述送渣箱的一侧固定安装有动力箱，所述送料带的一端与动力通过齿槽啮合传动。
优选的，所述输送带内壁的两端均活动连接有支撑辊，其中一个所述支撑辊的一端固定安装有传动齿轮。
优选的，所述排渣箱的一侧固定安装有动力电机，所述动力电机与传动齿轮通过齿槽啮合连接。
优选的，所述刷辊的一端设置有小型齿轮，所述小型齿轮与传动齿轮通过齿槽啮合连接。
优选的，所述刷辊的外表面密集排列有硬质刷毛，所述刷辊的一端与排渣箱的内壁通过转动连接。
优选的，所述抽油端口与抽油机连接，所述隔断结构的内部设置有弧形槽。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过进水端将污水流入箱体的内部，当污水经过输送带时，通过输送带将污水内部的杂质过滤，并将杂质传送至排渣箱内部的上端，最后落入送料带的上表面，再由送料带送入储存箱的内部进行收集处理，当动力电机带动支撑辊运转的同时，一并带动刷辊转动，并且刷辊与输送带为反向转动，使刷辊对输送带的外表面进行清理操作，通过此机构，能够对装置实现杂质排料的功能，并且能够对装置内部进行清理操作；
2、本实用新型当污水落入箱体的内部后，经过沉淀，油污会浮在水面上，并且结构，当油污高度高于隔断结构一端的高度时，会流入隔断结构内部的弧形槽中，最后在由抽油机将其抽出，通过此机构，能够对装置实现油脂清理的功能，减少油污的分散，便于后序装置进行处理操作。
