申请日2020.12.31
公开（公告）日2021.10.26
IPC分类号C02F9/04
摘要
本实用新型涉及医疗污水处理设备技术领域，具体为一种医疗污水淤泥预处理设备，包括底座、支撑腿、第一处理箱、进料斗、第一旋转电机、第一旋转杆、螺旋叶片和加药装置，底座的上表面左侧焊接设置有支撑腿，支撑腿的上表面固定设置有第一处理箱，第一处理箱的左侧表面上方贯穿设置有进料斗，第一处理箱的上表面中央通过螺栓固定设置有第一旋转电机，第一旋转电机的输出端焊接设置有第一旋转杆。通过设置有第一处理箱，将需要处理的污水淤泥通过进料斗加入到第一处理箱内，而通过开启第一旋转电机，第一旋转电机带动第一螺旋叶片旋转，使得第一螺旋叶片对淤泥进行搅动，再往加药装置上加入消毒用的药液，使得药液对淤泥进行杀菌消毒。
权利要求书

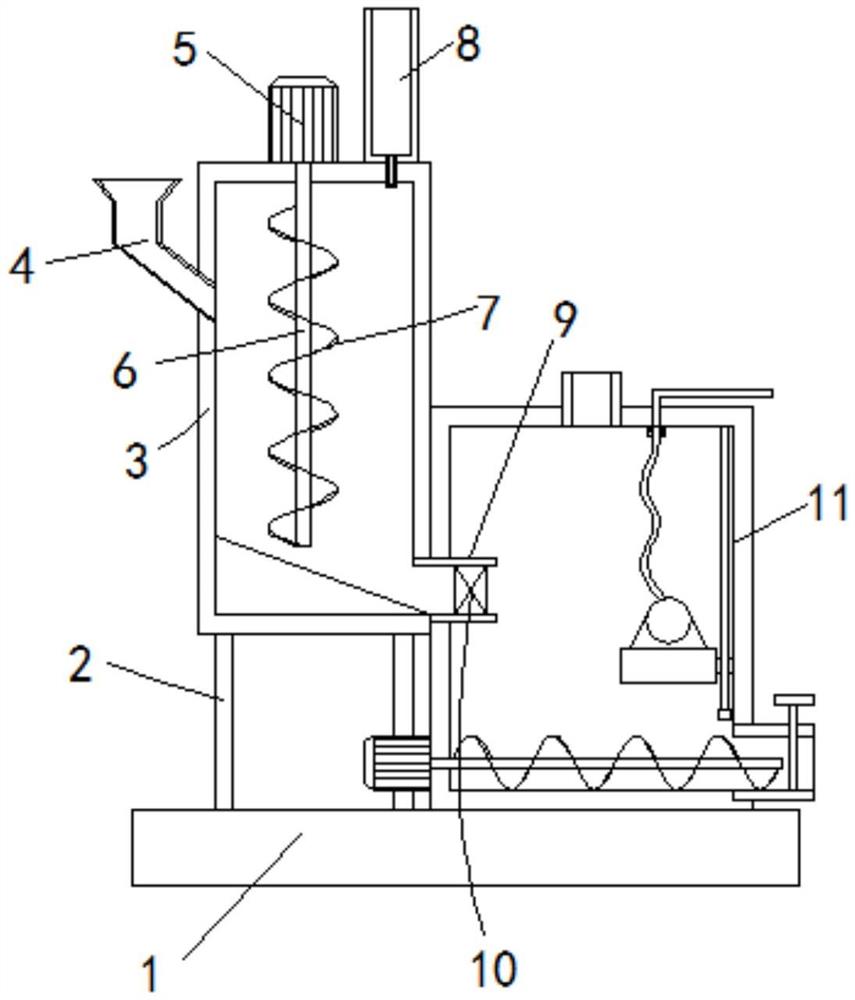

1.一种医疗污水淤泥预处理设备，包括底座(1)、支撑腿(2)、第一处理箱(3)、进料斗(4)、第一旋转电机(5)、第一旋转杆(6)、螺旋叶片(7)和加药装置(8)，其特征在于：所述底座(1)的上表面左侧焊接设置有支撑腿(2)，所述支撑腿(2)的上表面固定设置有第一处理箱(3)，所述第一处理箱(3)的左侧表面上方贯穿设置有进料斗(4)，所述第一处理箱(3)的上表面中央通过螺栓固定设置有第一旋转电机(5)，所述第一旋转电机(5)的输出端焊接设置有第一旋转杆(6)，所述第一旋转杆(6)的外侧表面焊接设置有第一螺旋叶片(7)，所述第一处理箱(3)的上表面右侧贯穿设置有加药装置(8)，所述第一处理箱(3)的右侧表面底部贯穿设置有贯穿口(9)，所述贯穿口(9)的内侧嵌入设置有第一电磁阀(10)，所述贯穿口(9)的右侧贯穿设置有第二处理箱(11)；
所述加药装置(8)包括有矩形腔(801)、贯穿管(802)和第二电磁阀(803)，所述矩形腔(801)的底部表面中央贯穿设置有贯穿管(802)，所述贯穿管(802)的内侧表面固定设置有第二电磁阀(803)；
所述第二处理箱(11)包括有加药口(1101)、第二旋转电机(1102)、第二旋转杆(1103)、第二螺旋叶片(1104)、排料阀(1105)、定位杆(1106)、防脱块(1107)、套环(1108)、浮力板(1109)、水泵(1110)、橡胶管(1111)、固定环(1112)和L形排水管(1113)，所述第二处理箱(11)的左侧表面底部通过螺栓固定设置有第二旋转电机(1102)，所述第二旋转电机(1102)的输出端焊接设置有第二旋转杆(1103)，所述第二旋转杆(1103)的外侧表面固定设置有第二螺旋叶片(1104)，所述第二处理箱(11)的右侧表面底部贯穿设置有排料阀(1105)，所述第二处理箱(11)内侧顶部焊接设置有定位杆(1106)，所述定位杆(1106)的底部焊接设置有防脱块(1107)，所述定位杆(1106)的外侧套接设置有套环(1108)，所述套环(1108)的左侧焊接设置有浮力板(1109)，所述浮力板(1109)的上表面通过螺栓固定设置有水泵(1110)，所述水泵(1110)的出水口套接设置有橡胶管(1111)，所述橡胶管(1111)的另一端套接设置有固定环(1112)，所述固定环(1112)固定于第二处理箱(11)的内侧顶部，所述橡胶管(1111)的上方套接设置有L形排水管(1113)。
2.根据权利要求1所述的医疗污水淤泥预处理设备，其特征在于：所述第一旋转电机(5)、第一电磁阀(10)、第二电磁阀(803)、第二旋转电机(1102)和水泵(1110)均通过电线与外部电源呈电性连接。
3.根据权利要求1所述的医疗污水淤泥预处理设备，其特征在于：所述第一处理箱(3)为左侧水平水平高度高右侧水平高度低的倾斜状，且倾斜角度于水平面所呈角度为30°。
4.根据权利要求1所述的医疗污水淤泥预处理设备，其特征在于：所述矩形腔(801)的外侧表面嵌入设置有毫升刻度，且贯穿管(802)贯穿于第一处理箱(3)的上表面右侧。
5.根据权利要求1所述的医疗污水淤泥预处理设备，其特征在于：所述第二旋转杆(1103)和第二螺旋叶片(1104)均嵌入于排料阀(1105)内。
6.根据权利要求1所述的医疗污水淤泥预处理设备，其特征在于：所述橡胶管(1111)的长度大于第二处理箱(11)的高度。
7.根据权利要求1所述的医疗污水淤泥预处理设备，其特征在于：所述浮力板(1109)和水泵(1110)的重力小于浮力板(1109)在水中的浮力。
说明书
一种医疗污水淤泥预处理设备
技术领域
本实用新型涉及医疗污水处理设备技术领域，具体为一种医疗污水淤泥预处理设备。
背景技术
医疗污水、淤泥相较于河湖淤泥，含有较多的如废弃药物、病菌等有毒物质，而利用现有的污水淤泥处理设备对医疗污水淤泥的处理不够彻底，有毒物质难以消除。现有技术中的淤泥预处理设备多大是通过搅拌设备对淤泥进行搅拌，以此实现淤泥的固液分离，但所处理的淤泥固液分离程度较小，加大了对淤泥进行后续处理的难度，因此设计一种医疗污水淤泥预处理设备解决上述问题。
实用新型内容
本实用新型的目的在于提供一种医疗污水淤泥预处理设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种医疗污水淤泥预处理设备，包括底座、支撑腿、第一处理箱、进料斗、第一旋转电机、第一旋转杆、螺旋叶片和加药装置，所述底座的上表面左侧焊接设置有支撑腿，所述支撑腿的上表面固定设置有第一处理箱，所述第一处理箱的左侧表面上方贯穿设置有进料斗，所述第一处理箱的上表面中央通过螺栓固定设置有第一旋转电机，所述第一旋转电机的输出端焊接设置有第一旋转杆，所述第一旋转杆的外侧表面焊接设置有第一螺旋叶片，所述第一处理箱的上表面右侧贯穿设置有加药装置，所述第一处理箱的右侧表面底部贯穿设置有贯穿口，所述贯穿口的内侧嵌入设置有第一电磁阀，所述贯穿口的右侧贯穿设置有第二处理箱；
所述加药装置包括有矩形腔、贯穿管和第二电磁阀，所述矩形腔的底部表面中央贯穿设置有贯穿管，所述贯穿管的内侧表面固定设置有第二电磁阀；
所述第二处理箱包括有加药口、第二旋转电机、第二旋转杆、第二螺旋叶片、排料阀、定位杆、防脱块、套环、浮力板、水泵、橡胶管、固定环和L形排水管，所述第二处理箱的左侧表面底部通过螺栓固定设置有第二旋转电机，所述第二旋转电机的输出端焊接设置有第二旋转杆，所述第二旋转杆的外侧表面固定设置有第二螺旋叶片，所述第二处理箱的右侧表面底部贯穿设置有排料阀，所述第二处理箱内侧顶部焊接设置有定位杆，所述定位杆的底部焊接设置有防脱块，所述定位杆的外侧套接设置有套环，所述套环的左侧焊接设置有浮力板，所述浮力板的上表面通过螺栓固定设置有水泵，所述水泵的出水口套接设置有橡胶管，所述橡胶管的另一端套接设置有固定环，所述固定环固定于第二处理箱的内侧顶部，所述橡胶管的上方套接设置有L形出水管。
优选的，所述第一旋转电机、第一电磁阀、第二电磁阀、第二旋转电机和水泵均通过电线与外部电源呈电性连接。
优选的，所述第一处理箱为左侧水平水平高度高右侧水平高度低的倾斜状，且倾斜角度于水平面所呈角度为30°。
优选的，所述矩形腔的外侧表面嵌入设置有毫升刻度，且贯穿管贯穿于第一处理箱的上表面右侧。
优选的，所述第二旋转杆和第二螺旋叶片均嵌入于排料阀内。
优选的，所述橡胶管的长度大于第二处理箱的高度。
优选的，所述浮力块和水泵的重力小于浮力块在水中的浮力。
与现有技术相比，本实用新型的有益效果是：
1、该种医疗污水淤泥预处理设备，通过设置有第一处理箱，将需要处理的污水淤泥通过进料斗加入到第一处理箱内，而通过开启第一旋转电机，第一旋转电机带动第一螺旋叶片旋转，使得第一螺旋叶片对淤泥进行搅动，再往加药装置上加入消毒用的药液，使得药液对淤泥进行杀菌消毒。
2、该种医疗污水淤泥预处理设备，开启第一电磁阀，第一处理箱内的污水淤泥进入到第二处理箱内，通过加药口加入絮凝剂，絮凝剂与污水和淤泥反应，使得淤泥和水分离，而开启水泵，水泵将上层的水抽出，通过橡胶管和L形排水管排出，水排出之后，开启排料阀和第二旋转电机，第二旋转电机带动第二旋转杆旋转，使得第二旋转杆带动第二螺旋叶片旋转，使得第二螺旋叶片带动污泥从排料阀处排出。
