申请日2020.12.29
公开（公告）日2021.10.08
IPC分类号C02F9/14; C02F103/16
摘要
本实用新型公开了一种电镀污水处理装置，包括污水处理器主体，所述污水处理器主体包括更换机构与连接机构，所述更换机构设置在污水处理器主体顶面中部，所述连接机构设置在污水处理器主体一端；本实用新型通过设有更换机构，便于工作人员定期对生物膜进行更换，避免生物膜因使用时间过长而无法对污水进行有效处理，有效的提高了污水处理器的工作效率，并且提高了工作人员对生物膜更换的效率；通过设有连接机构，便于工作人员将排污管与其他管道进行连接固定，并且提高了排污管与其他管道连接的稳定性，本实用新型结构简单，操作方便，适于推广使用。
权利要求书

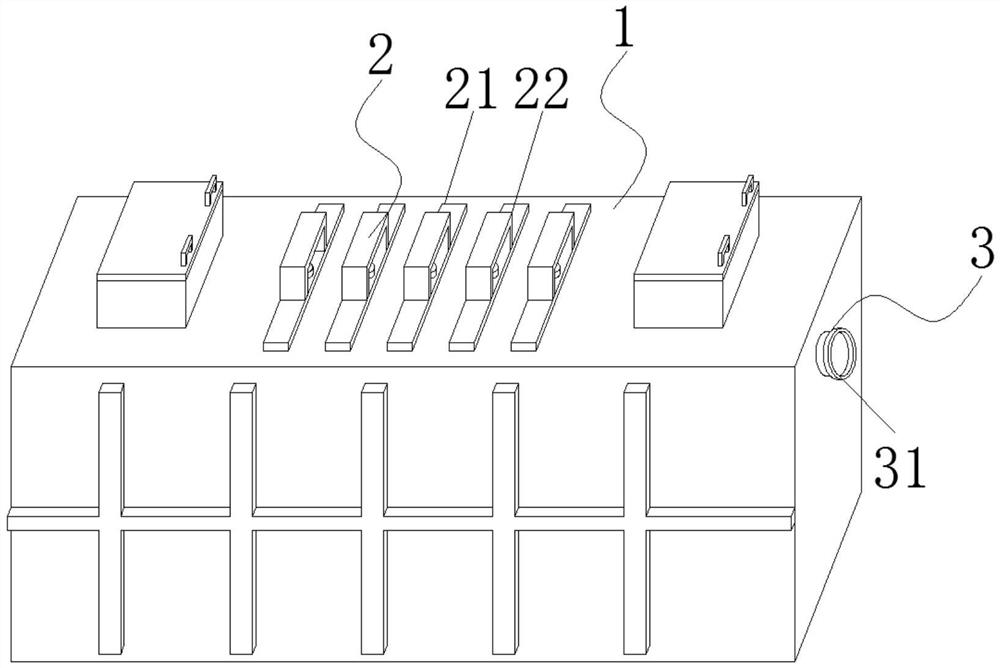

1.一种电镀污水处理装置，包括污水处理器主体(1)，其特征在于：所述污水处理器主体(1)包括更换机构(2)与连接机构(3)，所述更换机构(2)设置在污水处理器主体(1)顶面中部，所述连接机构(3)设置在污水处理器主体(1)一端，所述更换机构(2)包括盖板(21)，所述盖板(21)底部连接有连接板(25)，所述盖板(21)顶部连接有把手(22)，所述把手(22)内侧相对于盖板(21)中部设置有旋转把手(23)，所述旋转把手(23)底端设置有收卷轴(24)，所述收卷轴(24)两侧连接有连接绳索(28)，所述连接绳索(28)两侧相对于连接板(25)内部设置有连接弹簧(29)，所述连接弹簧(29)背离收卷轴(24)的一端连接有密封板(26)，所述连接弹簧(29)外侧相对于连接板(25)内部开设有一体式结构的密封板槽(201)，所述连接板(25)底端连接有生物膜(27)。
2.根据权利要求1所述的一种电镀污水处理装置，其特征在于，还包括排污管(31)，所述排污管(31)表面开设有一体式结构的连接槽(32)，所述连接槽(32)一侧相对于排污管(31)表面开设有卡槽(33)，且所述卡槽(33)一端相对于排污管(31)表面连接有挡板(36),所述连接槽(32)内侧相对于排污管(31)内部开设有弧形槽(37)，所述弧形槽(37)内部连接有弧形板(35)，所述弧形板(35)底部设置有支撑弹簧(34)。
3.根据权利要求2所述的一种电镀污水处理装置，其特征在于，所述密封板(26)能够完全收入密封板槽(201)内部，且所述连接弹簧(29)呈对称方式设置在密封板(26)两侧。
4.根据权利要求3所述的一种电镀污水处理装置，其特征在于，所述支撑弹簧(34)以环形阵列的形式设置在弧形板(35)底部，所述弧形板(35)侧面开设有与支撑弹簧(34)相适配的槽体。
说明书
一种电镀污水处理装置
技术领域
本实用新型涉及电镀废水技术领域，具体为一种电镀污水处理装置。
背景技术
电镀废水的水质、水量与电镀生产的工艺条件、生产负荷、操作管理与用水方式等因素有关。电镀废水的水质复杂，成分不易控制，其中含有铬、镉、镍、铜、锌、金、银等重金属离子和氰化物等，有些属于致癌、致畸、致突变的剧毒物质
本申请的实用新型人发现现有的污水处理器在使用时，不便于工作人员对其内部的生物膜进行更换，因此在生物膜使用一段时间后，会导致污水无法全部进行处理作业，并且会耽误工作人员对其内部生物膜的更换进度。
实用新型内容
本实用新型的目的在于提供一种电镀污水处理装置，以解决上述背景技术中提到的问题。
为实现上述目的，本实用新型提供如下技术方案：一种电镀污水处理装置，包括污水处理器主体，所述污水处理器主体包括更换机构与连接机构，所述更换机构设置在污水处理器主体顶面中部，所述连接机构设置在污水处理器主体一端。
进一步的，所述更换机构包括盖板，所述盖板底部连接有连接板，所述盖板顶部连接有把手，所述把手内侧相对于盖板中部设置有旋转把手，所述旋转把手底端设置有收卷轴，所述收卷轴两侧连接有连接绳索，所述连接绳索两侧相对于连接板内部设置有连接弹簧，所述连接弹簧背离收卷轴的一端连接有密封板，所述连接弹簧外侧相对于连接板内部开设有一体式结构的密封板槽，所述连接板底端连接有生物膜。
进一步的，所述排污管表面开设有一体式结构的连接槽，所述连接槽一侧相对于排污管表面开设有卡槽，且所述卡槽一端相对于排污管表面连接有挡板,所述连接槽内侧相对于排污管内部开设有弧形槽，所述弧形槽内部连接有弧形板，所述弧形板底部设置有支撑弹簧。
进一步的，所述密封板能够完全收入密封板槽内部，且所述连接弹簧呈对称方式设置在密封板两侧。
进一步的，所述支撑弹簧以环形阵列的形式设置在弧形板底部，所述弧形板侧面开设有与支撑弹簧相适配的槽体。
与现有技术相比，本实用新型的有益效果是：本实用新型通过设有更换机构，便于工作人员定期对生物膜进行更换，避免生物膜因使用时间过长而无法对污水进行有效处理，有效的提高了污水处理器的工作效率，并且提高了工作人员对生物膜更换的效率；通过设有连接机构，便于工作人员将排污管与其他管道进行连接固定，并且提高了排污管与其他管道连接的稳定性，本实用新型结构简单，操作方便，适于推广使用。
