申请日2021.05.07
公开日期2021.11.12
IPC分类C02F9/14
摘要
本实用新型公开了污水生物污泥减量处理装置，包括过滤池，所述过滤池的上方设置有固定架，所述固定架底部的两侧分别固定连接有滑轮，所述过滤池顶部的两侧且对应滑轮处设置有第一滑槽，且滑轮与第一滑槽滑动连接。本实用新型中，将污水排入过滤池内部，再将絮凝剂倒入过滤池中，运行第一电机，第一电机带动搅拌桨旋转搅拌混合污水，运行第二电机，第二电机带动第一螺杆转动，使固定架在过滤池的上方水平移动，使得搅拌桨可以水平移动从而搅拌污水，提高絮凝剂的絮凝效果。
权利要求

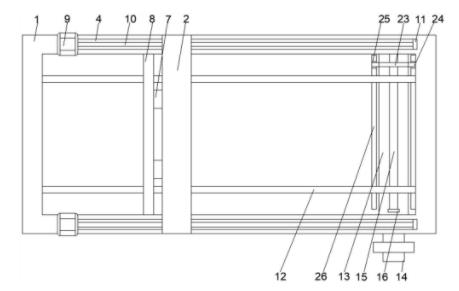

1.污水生物污泥减量处理装置，包括过滤池(1)，其特征在于：所述过滤池(1)的上方设置有固定架(2)，所述固定架(2)底部的两侧分别固定连接有滑轮(3)，所述过滤池(1)顶部的两侧且对应滑轮(3)处设置有第一滑槽(4)，且滑轮(3)与第一滑槽(4)滑动连接，所述固定架(2)的底部固定连接有多个均匀分别的第一电机(5)，所述第一电机(5)的驱动轴外表面固定连接有多个搅拌桨(6)，所述固定架(2)的一侧固定连接有两个连接架(7)，两个所述连接架(7)的底部固定连接有第一清理板(8)，且第一清理板(8)的底部与过滤池(1)的池底相接触。
2.根据权利要求1所述的污水生物污泥减量处理装置，其特征在于：所述过滤池(1)的两侧分别固定连接有第二电机(9)，所述第二电机(9)的驱动端固定连接有第一螺杆(10)，且第一螺杆(10)与固定架(2)螺纹连接，所述第一螺杆(10)的一端转动连接有第一固定块(11)，且第一固定块(11)与过滤池(1)固定连接。
3.根据权利要求1所述的污水生物污泥减量处理装置，其特征在于：所述过滤池(1)底部的两侧分别固定连接有导向杆(12)，且导向杆(12)贯穿第一清理板(8)。
4.根据权利要求1所述的污水生物污泥减量处理装置，其特征在于：所述过滤池(1)底部的一侧边缘处设置有凹槽(13)，所述过滤池(1)的一侧且对应凹槽(13)处设置有排污口(14)，且排污口(14)的外表面设置有阀门。
5.根据权利要求4所述的污水生物污泥减量处理装置，其特征在于：所述凹槽(13)的内部设置有第二螺杆(15)，所述第二螺杆(15)的一端与过滤池(1)转动连接，所述第二螺杆(15)的另一端转动连接有第二固定块(16)，且第二固定块(16)与过滤池(1)固定连接。
6.根据权利要求5所述的污水生物污泥减量处理装置，其特征在于：所述过滤池(1)的一侧固定连接有第三电机(17)，且第三电机(17)的驱动轴贯穿过滤池(1)并固定连接有第一锥齿轮(18)，所述第一锥齿轮(18)的一侧啮合连接有第二锥齿轮(19)，所述第二锥齿轮(19)的底部固定连接有连接杆(20)，所述连接杆(20)的底部固定连接有第三锥齿轮(21)，所述第三锥齿轮(21)的一侧啮合连接有第四锥齿轮(22)，且第四锥齿轮(22)设置在第二螺杆(15)的外表面。
7.根据权利要求6所述的污水生物污泥减量处理装置，其特征在于：所述第二螺杆(15)的外表面螺纹连接有第二清理板(23)，所述第二清理板(23)的两端分别固定连接有连接板(24)，所述连接板(24)的底部固定连接有滑块(25)，所述过滤池(1)的底部且位于凹槽(13)的两侧分别设置有第二滑槽(26)，且滑块(25)与第二滑槽(26)滑动连接。
说明书
污水生物污泥减量处理装置
技术领域
本实用新型涉及污泥减量处理技术领域，尤其涉及污水生物污泥减量处理装置。
背景技术
地球上的淡水资源十分有限，并且仅有极少部分可以被人类直接使用。但是随着城市化进程的加快，水资源的消耗量逐年增加。因此，仅仅依靠节约水资源已经远远不能满足社会发展的需要，重复利用水资源成为必然。各种生活和工业污水占污水总量的比例很高，如果可以重复利用将有效缓解水资源短缺的问题；
在污水处理行业中，污泥的处理处置不容忽视，主要原因有：首先，污泥成分复杂，含有大量易腐败有机物、病原菌、杂质等，存在威胁环境安全和人类健康的风险。因此，在确保废水处理工艺稳定运行的前提条件下，如何实现污泥减量化，具有重要的现实意义。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的污水生物污泥减量处理装置。
为了实现上述目的，本实用新型采用了如下技术方案：污水生物污泥减量处理装置，包括过滤池，所述过滤池的上方设置有固定架，所述固定架底部的两侧分别固定连接有滑轮，所述过滤池顶部的两侧且对应滑轮处设置有第一滑槽，且滑轮与第一滑槽滑动连接，所述固定架的底部固定连接有多个均匀分别的第一电机，所述第一电机的驱动轴外表面固定连接有多个搅拌桨，所述固定架的一侧固定连接有两个连接架，两个所述连接架的底部固定连接有第一清理板，且第一清理板的底部与过滤池的池底相接触。
作为上述技术方案的进一步描述：
所述过滤池的两侧分别固定连接有第二电机，所述第二电机的驱动端固定连接有第一螺杆，且第一螺杆与固定架螺纹连接，所述第一螺杆的一端转动连接有第一固定块，且第一固定块与过滤池固定连接。
作为上述技术方案的进一步描述：
所述过滤池底部的两侧分别固定连接有导向杆，且导向杆贯穿第一清理板。
作为上述技术方案的进一步描述：
所述过滤池底部的一侧边缘处设置有凹槽，所述过滤池的一侧且对应凹槽处设置有排污口，且排污口的外表面设置有阀门。
作为上述技术方案的进一步描述：
所述凹槽的内部设置有第二螺杆，所述第二螺杆的一端与过滤池转动连接，所述第二螺杆的另一端转动连接有第二固定块，且第二固定块与过滤池固定连接。
作为上述技术方案的进一步描述：
所述过滤池的一侧固定连接有第三电机，且第三电机的驱动轴贯穿过滤池并固定连接有第一锥齿轮，所述第一锥齿轮的一侧啮合连接有第二锥齿轮，所述第二锥齿轮的底部固定连接有连接杆，所述连接杆的底部固定连接有第三锥齿轮，所述第三锥齿轮的一侧啮合连接有第四锥齿轮，且第四锥齿轮设置在第二螺杆的外表面。
作为上述技术方案的进一步描述：
所述第二螺杆的外表面螺纹连接有第二清理板，所述第二清理板的两端分别固定连接有连接板，所述连接板的底部固定连接有滑块，所述过滤池的底部且位于凹槽的两侧分别设置有第二滑槽，且滑块与第二滑槽滑动连接。
本实用新型具有如下有益效果：
1、该污水生物污泥减量处理装置，通过设置的过滤池、第一电机、第二电机、搅拌桨、固定架和第一螺杆，将污水排入过滤池内部，再将絮凝剂倒入过滤池中，运行第一电机，第一电机带动搅拌桨旋转搅拌混合污水，运行第二电机，第二电机带动第一螺杆转动，使固定架在过滤池的上方水平移动，使得搅拌桨可以水平移动从而搅拌污水，提高絮凝剂的絮凝效果。
2、该污水生物污泥减量处理装置，通过设置的第二电机、第一清理板、凹槽、第三电机、第二清理板和排污口，第二电机在带动固定架移动时会带动第一清理板移动，从而将絮凝后沉淀的污泥推送至凹槽的内部，然后，将污水抽入曝气池进行生物净化，待污水排干后，运行第三电机，使得第二清理板将凹槽内部的污泥推送至排污口处，并通过排污口排出，即完成对污泥的过滤处理。
