申请日2021.05.31
公开日期2021.12.07
IPC分类B01D21/02;B01D21/24
摘要
本实用新型涉及工业污水处理设备领域领域，特别是一种竖流式中心筒。该中心筒包括壳体，壳体内从壳体顶部到底部设有若干缓冲板单元，缓冲板单元包括缓冲板一和缓冲板二，缓冲板一的一端和缓冲板二的一端均分别转动连接于壳体上，每个缓冲板单元的左右两端均连接有转动装置，转动装置能带动缓冲板单元绕壳体进行旋转。采用本实用新型的上述结构，在水进入到竖流式中心筒的壳体内时，会掉落于壳体内从壳体顶部到底部设有若干缓冲板单元，进入中心筒的水将不会从顶部直接掉落于底部而造成沉淀池中悬浮物质不能沉降下来，缓冲单元板能通过转动装置来带动缓冲单元绕壳体进行旋转，进而调整缓冲板单元内缓冲板一和缓冲板二的角度。
权利要求

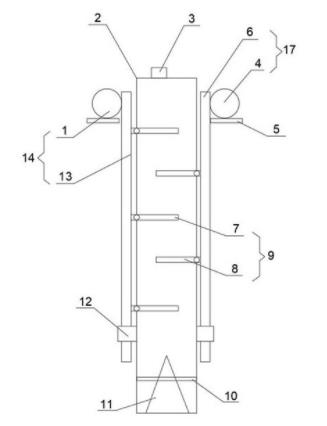

1.一种竖流式中心筒，其特征在于，包括壳体（2），所述壳体（2）内从壳体（2）顶部到底部设有若干缓冲板单元（9），所述缓冲板单元（9）包括缓冲板一（7）和缓冲板二（8），所述缓冲板一（7）的一端和所述缓冲板二（8）的一端均分别转动连接于壳体（2）上，所述缓冲板一（7）和所述缓冲板二（8）在水平方向上对称设置，所述缓冲板一（7）和所述缓冲板二（8）在竖直方向上间隙设置，每个所述缓冲板单元（9）的左右两端均连接有转动装置；
所述转动装置能带动缓冲板单元（9）绕壳体（2）进行旋转。
2.根据权利要求1所述的一种竖流式中心筒，其特征在于，所述转动装置包括转动装置一（14）和转动装置二（17），
所述转动装置一（14）包括齿条一（13）和动力装置一（1），所述齿条一（13）设有齿轮的一面与动力装置一（1）啮合连接，所述齿条一（13）对立于齿轮的一面与所述缓冲板一（7）靠近壳体（2）的一端连接；
所述转动装置二（17）包括齿条二（6）和动力装置二（4），所述齿条二（6）设有齿轮的一面与动力装置二（4）啮合连接，所述齿条二（6）对立于齿轮的一面与所述缓冲板二（8）靠近壳体（2）的一端连接。
3.根据权利要求2所述的一种竖流式中心筒，其特征在于，所述动力装置一（1）和动力装置二（4）均包括电机（15）和传动齿轮（16），所述电机（15）与传动齿轮（16）连接，所述传动齿轮（16）分别与缓冲板一（7）和所述缓冲板二（8）啮合连接。
4.根据权利要求1所述的一种竖流式中心筒，其特征在于，所述壳体（2）底部设有缓冲部（11），所述缓冲部（11）通过固定架（10）固定于壳体（2）圆柱内表面。
5.根据权利要求4所述的一种竖流式中心筒，其特征在于，所述缓冲部（11）为圆锥形。
6.根据权利要求2所述的一种竖流式中心筒，其特征在于，所述壳体（2）中部设有齿条限位装置。
7.根据权利要求6所述的一种竖流式中心筒，其特征在于，所述齿条限位装置包括限位块（12），所述限位块（12）设有两个，所述限位块（12）为内部中空结构，所述限位块（12）分别套接于所述齿条一（13）和所述齿条二（6），限位块（12）固定于壳体（2）上。
说明书
一种竖流式中心筒
技术领域
本实用新型涉及工业污水处理设备领域领域，特别是一种竖流式中心筒。
背景技术
传统的竖流沉淀池的进水直接通过进水管流入到中心筒，然后打到反射板上进入沉淀池进行沉淀，这种中心筒只适用于水位高差的进水，而由水泵提升的沉淀池进水，进入中心筒时能量较高，以至于竖流沉淀池中心筒排出的水流速度过大，从而造成沉淀池中悬浮物质不能沉降下来，严重影响到沉淀池的沉淀效果，此外，带有过高能量的进水对反射板的冲击力较大，尤其是沉淀池空池进水时，冲击力较大。
实用新型内容
本实用新型的发明目的在于：针对现有技术中从竖流式中心筒中进水口进入的水由于高度差过大落入到竖流沉淀池造成沉淀池中悬浮物质不能沉降下来的问题，提供一种竖流式中心筒。
为了实现上述目的，本实用新型采用的技术方案为：
一种竖流式中心筒，包括壳体，所述壳体内从壳体顶部到底部设有若干缓冲板单元，所述缓冲板单元包括缓冲板一和缓冲板二，所述缓冲板一的一端和所述缓冲板二的一端均分别转动连接于壳体上，所述缓冲板一和所述缓冲板二在水平方向上对称设置，所述缓冲板一和所述缓冲板二在竖直方向上间隙设置，每个所述缓冲板单元的左右两端均连接有转动装置；
所述转动装置能带动缓冲板单元绕壳体进行旋转。
采用本实用新型的上述结构，在水进入到竖流式中心筒的壳体内时，会掉落于壳体内从壳体顶部到底部设有若干缓冲板单元，进入中心筒的水将不会从顶部直接掉落于底部而造成沉淀池中悬浮物质不能沉降下来，缓冲单元板能通过转动装置来带动缓冲单元绕壳体进行旋转，进而调整缓冲板单元内缓冲板一和所述缓冲板二的角度，根据所需要的降落速度进行调整，缓冲板单元内缓冲板一和所述缓冲板二的相对于水平面的开合角度越大，水的下落速度也会越大。
优选的，所述转动装置包括转动装置一和转动装置二，
所述转动装置一包括齿条一和动力装置一，所述齿条一设有齿轮的一面与动力装置一啮合连接，所述齿条一对立于齿轮的一面与所述缓冲板一靠近壳体的一端连接；
所述转动装置二包括齿条二和动力装置二，所述齿条二设有齿轮的一面与动力装置二啮合连接，所述齿条二对立于齿轮的一面与所述缓冲板二靠近壳体的一端连接。
优选的，所述动力装置一和动力装置二均包括电机和传动齿轮，所述电机与传动齿轮连接，所述传动齿轮分别与缓冲板一和所述缓冲板二啮合连接。
优选的，所述壳体底部设有缓冲部，所述缓冲部通过固定架固定于壳体圆柱内表面。
优选的，所述缓冲部为圆锥形
优选的，所述壳体中部设有齿条限位装置。
优选的，所述齿条限位装置包括限位块，所述限位块设有两个，所述限位块为内部中空结构，所述限位块分别套接于所述齿条一和所述齿条二，限位块通过连接杆固定于壳体上
综上所述，由于采用了上述技术方案，本实用新型的有益效果是：
采用本实用新型的上述结构，在水进入到竖流式中心筒的壳体内时，会掉落于壳体内从壳体顶部到底部设有若干缓冲板单元，进入中心筒的水将不会从顶部直接掉落于底部而造成沉淀池中悬浮物质不能沉降下来，缓冲单元板能通过转动装置来带动缓冲单元绕壳体进行旋转，进而调整缓冲板单元内缓冲板一和所述缓冲板二的角度，根据所需要的降落速度进行调整，缓冲板单元内缓冲板一和所述缓冲板二的相对于水平面的开合角度越大，水的下落速度也会越大。
（发明人：刘黎; 胥洪钊）
