申请日2021.09.01
公开日期2021.12.17
IPC分类E02B15/10;B26D1/03
摘要
本发明属于污水处理领域，具体的说是一种城市中黑臭水体处理装置，包括支架，所述支架安装在水中，支架的背面安装有延伸至岸上的传输组件，岸上设置有收集组件，支架的内部安装有转轴，转轴的外侧安装有均匀分布的拦杆，拦杆的外侧滑动套接有套环，套环与转轴之间安装有切割弹簧，切割弹簧与切割刀错开，套环远离转轴的一侧固定安装有磁块一，支撑板的内底壁上固定安装有磁块二；切割弹簧转至上方时，磁块一与磁块二异形相吸，使得切割弹簧拉伸变长，对漂浮物也可进行切割，通过设置可伸缩的切割弹簧，达到了同时提高拦截效果和切割效果的功能，和传统方法中，需要安装过多的阻拦件和过多的切割件相比，结构简单，使用成本低。
权利要求

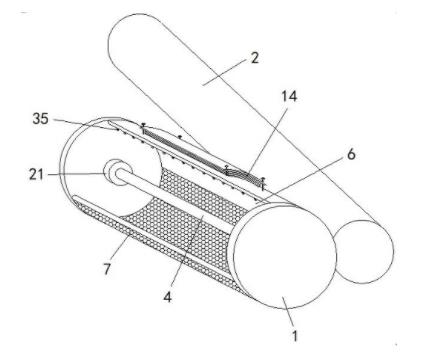

1.一种城市中黑臭水体处理装置，其特征在于：包括支架（1），所述支架（1）安装在水中，支架（1）的背面安装有延伸至岸上的传输组件（2），岸上设置有收集组件（3），支架（1）的内部安装有转轴（4），转轴（4）的外侧安装有均匀分布的拦杆（5）。
2.根据权利要求1所述的一种城市中黑臭水体处理装置，其特征在于：所述支架（1）上固定安装有支撑板（6）和滤网（7），支撑板（6）和滤网（7）组成带缺口的圆环体，拦杆（5）位于圆环体内部，支撑板（6）位于水面上方，滤网（7）上安装有与传输组件（2）相连通的传输管，支撑板（6）的内底壁上固定安装有切割刀（8），切割刀（8）与拦杆（5）错开分布。
3.根据权利要求2所述的一种城市中黑臭水体处理装置，其特征在于：所述拦杆（5）的外侧滑动套接有套环（9），套环（9）与转轴（4）之间安装有切割弹簧（10），切割弹簧（10）与切割刀（8）错开，套环（9）远离转轴（4）的一侧固定安装有磁块一（11），支撑板（6）的内底壁上固定安装有与磁块一（11）对应的磁块二（12），磁块一（11）与磁块二（12）相对面的一侧磁性相反。
4.根据权利要求2所述的一种城市中黑臭水体处理装置，其特征在于：所述转轴（4）上安装有叶轮（13），支撑板（6）的顶部安装有打气筒（14），打气筒（14）上设置有活动板（15），活动板（15）的底部安装有延伸至支撑板（6）下方的楔板（16），楔板（16）的位置与叶轮（13）相匹配，楔板（16）上安装有复位拉簧。
5.根据权利要求1所述的一种城市中黑臭水体处理装置，其特征在于：所述拦杆（5）转动安装在转轴（4）上，拦杆（5）的底端且位于转轴（4）的内部固定安装有转盘（17），转轴（4）的内部活动安装有相互啮合的主动齿轮（18）和从动齿轮（19），主动齿轮（18）和从动齿轮（19）上均安装有拨动转盘（17）的拨杆（20），且两组拨杆（20）呈交错状。
6.根据权利要求1所述的一种城市中黑臭水体处理装置，其特征在于：所述支架（1）上固定安装有安装座（21），转轴（4）转动安装在安装座（21）的内部，安装座（21）的内壁上固定安装有固定锥齿轮（22），转轴（4）的内部转动安装有活动锥齿轮（23），活动锥齿轮（23）与固定锥齿轮（22）啮合连接，活动锥齿轮（23）与主动齿轮（18）之间通过链带（24）传动连接。
7.根据权利要求4所述的一种城市中黑臭水体处理装置，其特征在于：所述拦杆（5）的顶端开设有气孔（25），拦杆（5）的侧壁上开设有与气孔（25）对应的排气口，且排气口位于套环（9）的内部，支撑板（6）的内部活动安装有顶杆（26）和喷口管（27），顶杆（26）的位置与磁块一（11）相对应，顶杆（26）延伸至支撑板（6）的下方，喷口管（27）的位置与气孔（25）相对应，喷口管（27）与打气筒（14）连通，顶杆（26）与喷口管（27）之间通过连杆（28）传动连接。
8.根据权利要求4所述的一种城市中黑臭水体处理装置，其特征在于：所述支撑板（6）的内部滑动安装有滑座（29），滑座（29）与连杆（28）活动连接，喷口管（27）滑动安装在滑座（29）上，喷口管（27）上设置有复位弹簧，滑座（29）通过柔性管（30）与喷口管（27）及打气筒（14）连通。
9.根据权利要求7所述的一种城市中黑臭水体处理装置，其特征在于：所述拦杆（5）的顶端活动安装有堵住气孔（25）的封口板（31），封口板（31）上安装有复位扭簧，封口板（31）的内部活动插接有插入拦杆（5）内部的内卡板（32），内卡板（32）上安装有支撑弹簧，内卡板（32）上固定安装有磁块三（33），拦杆（5）的侧壁上固定嵌接有导磁板（34）。
10.根据权利要求2所述的一种城市中黑臭水体处理装置，其特征在于：所述支撑板（6）的底部安装有钩刺（35）。
说明书
一种城市中黑臭水体处理装置
技术领域
本发明属于污水处理领域，具体的说是一种城市中黑臭水体处理装置。
背景技术
随着城市化和工业化的发展，城市黑臭水体污染的现象日益严峻，水环境治理关系到当地的区域资源开发利用、生态环境质量与可持续发展，因此，需要对城市黑臭水体进行有效治理。
现有技术中也出现了一些关于城市黑臭水体治理的技术方案，如申请号为201910057369.9的一项中国专利公开了一种黑臭水体处理装置以及处理方法，该黑臭水体处理装置，包括：主架体、浮体、太阳能供电系统、曝气系统以及反应系统；浮体以及太阳能供电系统均连接在主架体上；曝气系统与太阳能供电系统电气连接；曝气系统包含上端连接于主架体且下端伸入水下的曝气管道；反应系统包含设置在曝气管道的上端口的至少一个反应腔体，反应腔体的内部空间分隔为填充有微生物菌剂填料的菌剂填料区以及填充有可降解碳源填料的碳源填料区，反应腔体的内部空间与外部水体相连通。本发明的黑臭水体处理装置以及处理方法，有效调节水体碳氮比，去除水体总氮中的氨氮以及其余氮，实现良好的水体治理及修复效果。
城市黑臭水体的治理技术包括控源截污和内源治理等，内源治理中的一项重要工作内容为生物残体及漂浮物的处理，水生植物、岸带植物和落叶属于季节性的水体内源污染物，需要干枯腐烂前清理，水面漂浮物主要包括各种落叶和其他生活垃圾等，需要长期清捞维护，但是季节性生物残体和水面漂浮物的清理成本较高，监管和维护难度大，目前多是采用人工下河进行打捞清理的办法，费时费力，上述方案没有有效的解决这一问题。
为此，本发明提供一种城市中黑臭水体处理装置。
发明内容
为了弥补现有技术的不足，解决城市黑臭水体治理中，水面漂浮物清理费时费力的问题，本发明提出一种城市中黑臭水体处理装置。
本发明解决其技术问题所采用的技术方案是：本发明所述的一种城市中黑臭水体处理装置，包括支架，所述支架安装在水中，支架的背面安装有延伸至岸上的传输组件，岸上设置有收集组件，支架的内部安装有转轴，转轴的外侧安装有均匀分布的拦杆，工作时，支架安装在河流流速较大的位置处，传输组件可采用螺旋传输结构，可在转轴和传输组件上安装水轮等水力驱动装置，利用水流的流动性带动转轴和传输组件旋转，转轴旋转的过程中，将水面上的漂浮物打捞起来并送到传输组件内，由传输组件将这些杂物传输到岸上的收集组件内，工作人员只需定时对收集组件进行清理即可，无需下水，即可完成对河流水面漂浮物的清理工作，节省了工作时间和工作量。
优选的，所述支架上固定安装有支撑板和滤网，支撑板和滤网组成带缺口的圆环体，拦杆位于圆环体内部，支撑板位于水面上方，滤网上安装有与传输组件相连通的传输管，支撑板的内底壁上固定安装有切割刀，切割刀与拦杆错开分布；工作时，滤网安装在河流内，通过滤网对水面上的漂浮物进行拦截，漂浮物经由缺口流入到圆环体内，并被拦杆打捞起来，随着拦杆的旋转，漂浮物与切割刀接触被切断后进入传输组件内，通过拦杆和切割刀将漂浮物切断，使其变成碎状物，更容易被传输组件传输至岸上，改善了漂浮物中因包括有体积较大的杂物，不易被清理的问题。
优选的，所述拦杆的外侧滑动套接有套环，套环与转轴之间安装有切割弹簧，切割弹簧与切割刀错开，套环远离转轴的一侧固定安装有磁块一，支撑板的内底壁上固定安装有与磁块一对应的磁块二，磁块一与磁块二相对面的一侧磁性相反；工作时，水面下的切割弹簧处于收缩状态，切割弹簧与拦杆一起对水面漂浮物进行拦截和带动漂浮物旋转，能拦截到更小的漂浮物，提高拦截效果，当切割弹簧转至上方时，磁块一与磁块二异形相吸，使得切割弹簧拉伸变长，切割弹簧变长后，可视为弯曲状的细线，对漂浮物也可进行切割，因此，当拦杆、切割刀和切割弹簧交错时，切割弹簧起到对漂浮物的阻挡和切割作用，可将漂浮物切割成更小的碎块，进一步提高切割效果，通过设置可伸缩的切割弹簧，达到了同时提高拦截效果和切割效果的功能，和传统方法中，需要安装过多的阻拦件和过多的切割件相比，结构简单，使用成本低。
优选的，所述转轴上安装有叶轮，支撑板的顶部安装有打气筒，打气筒上设置有活动板，活动板的底部安装有延伸至支撑板下方的楔板，楔板的位置与叶轮相匹配，楔板上安装有复位拉簧；工作时，叶轮在水流的推动下带动转轴旋转，实现了水能的利用，节能环保，叶轮转至上方后，与楔板接触，将楔板和活动板向上顶起，当叶轮继续旋转与楔板错开后，楔板和活动板在复位拉簧的拉动下快速下移，对打气筒进行挤压，使得打气筒进行充气工作，产生的气体向下排出，可对支撑板下方的漂浮物进行吹刷松动，改善了漂浮物粘附在拦杆和切割弹簧上，影响到切割效果的问题。
优选的，所述拦杆转动安装在转轴上，拦杆的底端且位于转轴的内部固定安装有转盘，转轴的内部活动安装有相互啮合的主动齿轮和从动齿轮，主动齿轮和从动齿轮上均安装有拨动转盘的拨杆，且两组拨杆呈交错状；工作时，启动主动齿轮旋转，主动齿轮同时带动从动齿轮反向旋转，主动齿轮和从动齿轮依次通过拨杆带动转盘旋转，使得转盘来回旋转，因此，转盘带动拦杆来回旋转，拦杆带动切割弹簧来回摆动，可将拦杆和切割弹簧外侧的漂浮物变松动，进一步改善了漂浮物粘附在拦杆和切割弹簧上，影响到切割效果的问题。
优选的，所述支架上固定安装有安装座，转轴转动安装在安装座的内部，安装座的内壁上固定安装有固定锥齿轮，转轴的内部转动安装有活动锥齿轮，活动锥齿轮与固定锥齿轮啮合连接，活动锥齿轮与主动齿轮之间通过链带传动连接；工作时，水流通过叶轮带动转轴旋转，由于固定锥齿轮不动，因此，与固定锥齿轮啮合连接的活动锥齿轮会转动，活动锥齿轮通过链带带动主动齿轮旋转，进而带动拦杆和切割弹簧来回摆动，无需安装额外的电力驱动装置，结构简单，节能环保，降低成本。
优选的，所述拦杆的顶端开设有气孔，拦杆的侧壁上开设有与气孔对应的排气口，且排气口位于套环的内部，支撑板的内部活动安装有顶杆和喷口管，顶杆的位置与磁块一相对应，顶杆延伸至支撑板的下方，喷口管的位置与气孔相对应，喷口管与打气筒连通，顶杆与喷口管之间通过连杆传动连接；工作时，初始状态下，喷口管收缩在支撑板内部，以免对拦杆的转动造成阻碍影响，套环将排气口堵住，避免杂物流入拦杆内部；拦杆和切割弹簧转至上方后，磁块二吸附磁块一上移，磁块一上移后与顶杆接触，并推动顶杆上移，顶杆上移后，通过连杆带动喷口管下移，使得喷口管插入到拦杆上的气孔内，由于此时套环也上移与排气口错开，因此，打气筒产生的气流可经由气孔和排气口向外排出，对拦杆的外侧和切割弹簧进行吹刷，进一步改善了漂浮物粘附在拦杆和切割弹簧上，影响到切割效果的问题。
优选的，所述支撑板的内部滑动安装有滑座，滑座与连杆活动连接，喷口管滑动安装在滑座上，喷口管上设置有复位弹簧，滑座通过柔性管与喷口管及打气筒连通；工作时，拦杆旋转至上方后，顶杆被磁块一挤压上移，并通过连杆带动滑座和喷口管下移，使得喷口管插入气孔内，拦杆的继续旋转，带动喷口管沿着滑座滑动，通过这种设置，实现了拦杆在支撑板下方旋转时，喷口管可长时间与气孔进行接触，延长了气体吹刷的时间，增强了对漂浮物进行吹刷松动的效果。
优选的，所述拦杆的顶端活动安装有堵住气孔的封口板，封口板上安装有复位扭簧，封口板的内部活动插接有插入拦杆内部的内卡板，内卡板上安装有支撑弹簧，内卡板上固定安装有磁块三，拦杆的侧壁上固定嵌接有导磁板；工作时，初始状态下，内卡板插入拦杆内，将封口板固定住，使得封口板稳定的将气孔密封住，以免杂物流入拦杆内部；当拦杆转至上方，磁块一上移后，磁块一与导磁板接触，导磁板被磁化，且与磁块三同性相斥，进而推动内卡板缩回到封口板内部，然后，喷口管可挤开封口板进入气孔内，实现了对气孔进行密封的同时，不会对喷口管的配合造成阻碍的效果，使用安全可靠。
优选的，所述支撑板的底部安装有钩刺；工作时，拦杆转至上方后，通过钩刺可将附着在拦杆顶端的漂浮物拦截下来，改善了拦杆因端部附着有杂物，容易与支撑板卡死的情况。
本发明的有益效果如下：
1.本发明所述的城市中黑臭水体处理装置，切割弹簧转至上方时，磁块一与磁块二异形相吸，使得切割弹簧拉伸变长，对漂浮物也可进行切割，通过设置可伸缩的切割弹簧，达到了同时提高拦截效果和切割效果的功能，由传输组件将这些杂物传输到岸上的收集组件内，工作人员只需定时对收集组件进行清理即可，无需下水，即可完成对河流水面漂浮物的清理工作，节省了工作时间和工作量，省时省力，和传统方法中，需要安装过多的阻拦件和过多的切割件相比，结构简单，降低了使用成本。
2.本发明所述的城市中黑臭水体处理装置，叶轮旋转时，通过楔板将活动板向上顶起，活动板在复位拉簧的拉动下复位时对打气筒进行挤压，使得打气筒进行充气工作，产生的气体向下排出，可对支撑板下方的漂浮物进行吹刷松动，改善了漂浮物粘附在拦杆和切割弹簧上，影响到切割效果的问题。
（发明人：李翠雯; 李国情; 李秀凤）
