申请日2021.08.09
公开日期2021.12.17
IPC分类C02F9/14
摘要
本实用新型公开了集成式污水处理罐，包括罐体，所述罐体的内壁固定连接有隔板，所述罐体在隔板的作用下由左至右分别划分为厌氧区、缺氧区、好氧区、沉淀区和过滤区，所述罐体顶部的右侧由左至右分别贯穿设置有细过滤网板、滤芯网板和活性炭网板，所述细过滤网板、滤芯网板和活性炭网板的底部均贯穿罐体并延伸至过滤区的内腔，所述罐体顶部右侧的后侧固定连接有电机。本实用新型解决了现有的集成式污水处理罐不能对过滤区内的过滤网板进行清理，长时间的使用其表面附着较多的固体颗粒及其它杂质，影响其过滤处理的效果，易造成堵塞，同时过滤网板不便于安装和拆卸，导致检修更换时不便的问题。
权利要求

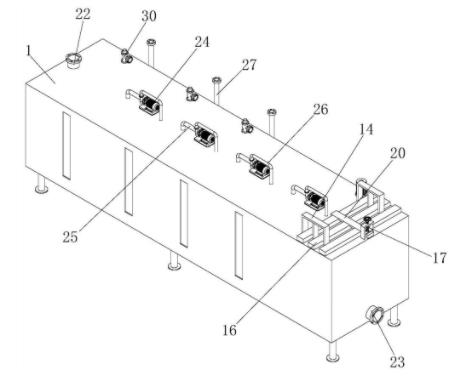

1.集成式污水处理罐，包括罐体(1)，其特征在于：所述罐体(1)的内壁固定连接有隔板(2)，所述罐体(1)在隔板(2)的作用下由左至右分别划分为厌氧区(3)、缺氧区(4)、好氧区(5)、沉淀区(6)和过滤区(7)，所述罐体(1)顶部的右侧由左至右分别贯穿设置有细过滤网板(8)、滤芯网板(9)和活性炭网板(10)，所述细过滤网板(8)、滤芯网板(9)和活性炭网板(10)的底部均贯穿罐体(1)并延伸至过滤区(7)的内腔，所述罐体(1)顶部右侧的后侧固定连接有电机(11)，所述电机(11)转轴的底部贯穿罐体(1)延伸至过滤区(7)的内腔并固定连接有第一螺纹杆(12)，所述第一螺纹杆(12)的底部通过轴承与罐体(1)内腔的底部活动连接，所述第一螺纹杆(12)表面的底部螺纹套设有活动板(13)，所述罐体(1)顶部的右侧贯穿设置有连接板(14)，所述连接板(14)的底部贯穿罐体(1)延伸至过滤区(7)的内腔并固定连接有清理刷(15)，所述清理刷(15)的一侧与活动板(13)的一侧固定连接，所述罐体(1)顶部的右侧固定连接有U型板(17)，所述细过滤网板(8)、滤芯网板(9)和活性炭网板(10)的顶部均固定连接有固定板(16)，所述U型板(17)的顶部贯穿设置有第二螺纹杆(18)，所述第二螺纹杆(18)的底部贯穿至U型板(17)的内腔并通过轴承活动连接有框体(19)，所述框体(19)的内壁活动连接有压板(20)，所述压板(20)的两端均延伸至框体(19)的外部，所述第二螺纹杆(18)的顶部固定连接有手轮(21)，所述第二螺纹杆(18)与U型板(17)螺纹连接。
2.根据权利要求1所述的集成式污水处理罐，其特征在于：所述罐体(1)顶部的左侧固定连通有进水管(22)，所述罐体(1)右侧的底部固定连通有排水管(23)。
3.根据权利要求1所述的集成式污水处理罐，其特征在于：所述罐体(1)的顶部通过支座安装有水泵(24)，所述水泵(24)的输入端固定连通有弯管(25)，所述弯管(25)远离水泵(24)的一端贯穿罐体(1)分别对应延伸至厌氧区(3)、缺氧区(4)、好氧区(5)和沉淀区(6)的内腔并固定连通有过滤网，所述水泵(24)的输出端固定连通有输送管(26)，所述输送管(26)远离水泵(24)的一端贯穿罐体(1)分别对应延伸至缺氧区(4)、好氧区(5)、沉淀区(6)和过滤区(7)的内腔。
4.根据权利要求1所述的集成式污水处理罐，其特征在于：所述罐体(1)的底部贯穿设置有连接管(27)，所述连接管(27)的一端贯穿罐体(1)分别对应延伸至厌氧区(3)、缺氧区(4)和好氧区(5)的内腔并固定连通有曝气板(28)，所述连接管(27)一端的表面设置有电磁流量阀(29)。
5.根据权利要求1所述的集成式污水处理罐，其特征在于：所述罐体(1)的顶部安装有安全阀(30)，所述厌氧区(3)、缺氧区(4)和好氧区(5)的内腔均填充有填料(35)，所述罐体(1)背面右侧的底部固定连通有排渣管(31)，所述排渣管(31)后端的表面螺纹套设有密封盖(32)。
6.根据权利要求1所述的集成式污水处理罐，其特征在于：所述罐体(1)内腔底部右侧的前侧固定连接有导向杆(33)，所述导向杆(33)的顶部贯穿活动板(13)并与罐体(1)内腔的顶部固定连接。
7.根据权利要求1所述的集成式污水处理罐，其特征在于：所述罐体(1)底部的右侧固定连通有排泥管(34)，所述罐体(1)的底部固定连接有支腿，所述罐体(1)的正面镶嵌安装有观察窗。
说明书
集成式污水处理罐
技术领域
本实用新型涉及污水处理技术领域，具体为集成式污水处理罐。
背景技术
污水处理为使污水达到排入某一水体或再次使用的水质要求对其进行净化的过程，污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活，集成式污水处理罐是将罐体通过隔板划分为厌氧区、缺氧区、好氧区、沉淀区和过滤区，在厌氧区、缺氧区和好氧区内填充填料为微生物生存提供附着载体生物膜，通过控制厌氧区、缺氧区和好氧区曝气强度，使厌氧区的供氧速率与好氧区的供氧速率相近，保证污水的硝化反应，同时因为溶解氧浓度低，反硝化菌可以利用硝酸盐作为电子受体进行反硝化反应，氮素在中圈的反应过程是一个同步硝化反硝化过程，从而对污水进行处理，但是现有的集成式污水处理罐不能对过滤区内的过滤网板进行清理，长时间的使用其表面附着较多的固体颗粒及其它杂质，影响其过滤处理的效果，易造成堵塞，同时过滤网板不便于安装和拆卸，导致检修更换时不便。
实用新型内容
本实用新型的目的在于提供集成式污水处理罐，具备能对过滤网板清理、便于安装和拆卸的优点，解决了现有的集成式污水处理罐不能对过滤区内的过滤网板进行清理，长时间的使用其表面附着较多的固体颗粒及其它杂质，影响其过滤处理的效果，易造成堵塞，同时过滤网板不便于安装和拆卸，导致检修更换时不便的问题。
为实现上述目的，本实用新型提供如下技术方案：集成式污水处理罐，包括罐体，所述罐体的内壁固定连接有隔板，所述罐体在隔板的作用下由左至右分别划分为厌氧区、缺氧区、好氧区、沉淀区和过滤区，所述罐体顶部的右侧由左至右分别贯穿设置有细过滤网板、滤芯网板和活性炭网板，所述细过滤网板、滤芯网板和活性炭网板的底部均贯穿罐体并延伸至过滤区的内腔，所述罐体顶部右侧的后侧固定连接有电机，所述电机转轴的底部贯穿罐体延伸至过滤区的内腔并固定连接有第一螺纹杆，所述第一螺纹杆的底部通过轴承与罐体内腔的底部活动连接，所述第一螺纹杆表面的底部螺纹套设有活动板，所述罐体顶部的右侧贯穿设置有连接板，所述连接板的底部贯穿罐体延伸至过滤区的内腔并固定连接有清理刷，所述清理刷的一侧与活动板的一侧固定连接，所述罐体顶部的右侧固定连接有U型板，所述细过滤网板、滤芯网板和活性炭网板的顶部均固定连接有固定板，所述U型板的顶部贯穿设置有第二螺纹杆，所述第二螺纹杆的底部贯穿至U型板的内腔并通过轴承活动连接有框体，所述框体的内壁活动连接有压板，所述压板的两端均延伸至框体的外部，所述第二螺纹杆的顶部固定连接有手轮，所述第二螺纹杆与U型板螺纹连接。
优选的，所述罐体顶部的左侧固定连通有进水管，所述罐体右侧的底部固定连通有排水管。
优选的，所述罐体的顶部通过支座安装有水泵，所述水泵的输入端固定连通有弯管，所述弯管远离水泵的一端贯穿罐体分别对应延伸至厌氧区、缺氧区、好氧区和沉淀区的内腔并固定连通有过滤网，所述水泵的输出端固定连通有输送管，所述输送管远离水泵的一端贯穿罐体分别对应延伸至缺氧区、好氧区、沉淀区和过滤区的内腔。
优选的，所述罐体的底部贯穿设置有连接管，所述连接管的一端贯穿罐体分别对应延伸至厌氧区、缺氧区和好氧区的内腔并固定连通有曝气板，所述连接管一端的表面设置有电磁流量阀。
优选的，所述罐体的顶部安装有安全阀，所述厌氧区、缺氧区和好氧区的内腔均填充有填料，所述罐体背面右侧的底部固定连通有排渣管，所述排渣管后端的表面螺纹套设有密封盖。
优选的，所述罐体内腔底部右侧的前侧固定连接有导向杆，所述导向杆的顶部贯穿活动板并与罐体内腔的顶部固定连接。
优选的，所述罐体底部的右侧固定连通有排泥管，所述罐体的底部固定连接有支腿，所述罐体的正面镶嵌安装有观察窗。
与现有技术相比，本实用新型的有益效果如下：
1、本实用新型通过罐体、电机、第一螺纹杆、活动板、连接板、清理刷、固定板、U型板、第二螺纹杆、框体、压板和手轮进行配合，具备能对过滤网板清理、便于安装和拆卸的优点，解决了现有的集成式污水处理罐不能对过滤区内的过滤网板进行清理，长时间的使用其表面附着较多的固体颗粒及其它杂质，影响其过滤处理的效果，易造成堵塞，同时过滤网板不便于安装和拆卸，导致检修更换时不便的问题。
2、本实用新型通过设置进水管和排水管，对罐体内进行加入污水和对处理后的污水排出，通过设置水泵、弯管和输送管，分别对厌氧区、缺氧区、好氧区和沉淀区处理后的污水进行输送到相应的区域，进行下一环节的处理，通过设置连接管、曝气板和电磁流量阀，将连接管的一端外接供氧装置，对厌氧区、缺氧区和好氧区内进行间歇式供氧曝气，控制曝气强度。
（发明人：曾蓉）
