公布日：2022.02.22
申请日：2020.08.17
分类号：C02F9/14(2006.01)I
摘要

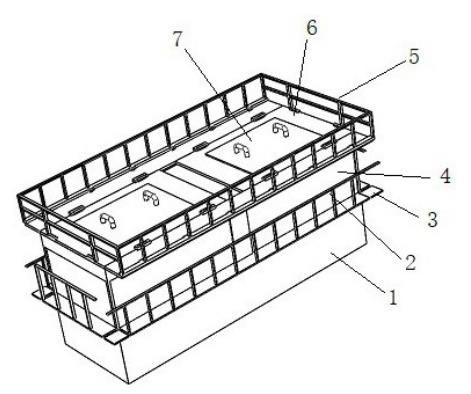

一种微型生活污水处理站，属于污水处理领域，包括下层工作间，巡检栏杆，巡检台，上层工作间，顶部巡检栏杆，顶部巡检台，顶罩，调节池，污泥池；所述的下层工作间设置在地面上，通过固定销与地面上的固定桩固定连接；所述的下层工作间设置在上层工作间的下部；通过安装在下层工作间顶部的定位桩与上层工作间固定连接；具有结构紧凑，占地面积小，移动方便，功能齐全的特点。
权利要求书
1.一种微型生活污水处理站，其特征在于：包括下层工作间，巡检栏杆，巡检台，上层工作间，顶部巡检栏杆，顶部巡检台，顶罩，调节池，污泥池；所述的下层工作间设置在地面上，通过固定销与地面上的固定桩固定连接；所述的下层工作间设置在上层工作间的下部；通过安装在下层工作间顶部的定位桩与上层工作间固定连接；所述的巡检栏杆安装在上层工作间的下部外周，与巡检台铰接，并围绕在上层工作间的周边；所述的巡检台安装在上层工作间的下部外周，与上层工作间的侧壁铰接，展开后能够布满上层工作间的周边形成平台，合拢时能够与巡检栏杆收纳在上层工作间的侧壁上；所述的上层工作间安装在下层工作间的上部，上层工作间的底部与下层工作间的顶部严密结合并通过安装在上层工作间底部的固定座与安装在下层工作间顶部的定位桩固定连接；所述的顶部巡检栏杆安装在顶部巡检台的一侧边，与顶部巡检台的侧边铰接，能够折叠和展开，并能够固定与顶部巡检台的相对位置；所述的顶部巡检台安装在上层工作间的顶部，与上层工作间的顶部铰接，能够展开和折叠，展开时与上层工作间的侧边垂直，折叠后能够收纳在上层工作间的顶部；所述的顶罩安装在上层工作间的顶部，有一个以上；所述的调节池设置在下层工作间的下部地下，并位于下层工作间内的沉淀池下方，能够收存外部生活污水；所述的污泥池设置在下层工作间的下面，并位于下层工作间的消毒池的下部，能够存储在上层工作间和下层工作间内处理生活污水产生的污泥，与污泥输出装置连接。
2.根据权利要求1所述的一种微型生活污水处理站，其特征在于：所述的下层工作间包括管路连接端口，下箱体，定位桩，消毒池，过滤池，沉淀池，池盖，出入门，下层电器控制箱；所述的管路连接端口安装在下箱体上，位于下箱体的侧壁上，包括进水接口，出水接口；所述的进水接口外端与生活污水来源管道连接，内端与调节池连通；所述的出水接口内端与消毒池连通，外端与用水管道或者排水管道连接；所述的进水接口和出水接口处设置有阀门；所述的下箱体设置在下层工作间的外周，其长宽高尺寸符合国际集装箱的外形尺寸系列；所述的定位桩安装在下箱体的顶面，与下箱体固定连接；所述的定位桩上设置有固定销孔，能够穿入固定销并与上箱体紧固连接；所述的定位桩有两个以上；所述的消毒池设置在下箱体内腔，与下箱体底部固定连接，位于下箱体的一端，为上开口的薄壁空腔体；所述的消毒池的出水口与出水接口通过管道连接；所述的消毒池内设置有消毒杀菌装置；所述的过滤池安装在下箱体内腔，与下箱体底部固定连接，位于消毒池和沉淀池之间，通过管道分别与沉淀池和消毒池连接；所述的过滤池内设置有过滤装置或过滤材料；所述的沉淀池安装在下箱体内腔，与下箱体底部固定连接，位于过滤池一侧；所述的沉淀池底部设置有多个锥形凹槽；所述的沉淀池内安装有蜂窝管状斜管；并配置有污泥提出装置，所述的污泥提出装置为气提回流装置；所述的池盖安装在消毒池，过滤池，沉淀池的上开口处，能够覆盖消毒池和过滤池和沉淀池的开口，并能够开启和关闭；所述的出入门设置在下箱体的侧边，与下箱体内部的巡检通道连通；所述的出入门门口设置有能够开闭的活动门；所述的下层电器控制箱设置在下箱体的侧边，与下箱体固定连接，内部安装有能够控制下箱体内的电器元件的控制系统，以及外部电源接入装置；所述的下层电器控制箱与安装在下箱体内的上下电器连接扣件连接，能够将电源及控制线路与上箱体内的上策电器控制箱的电源及控制线路连通。
3.根据权利要求2所述的一种微型生活污水处理站，其特征在于：所述的池盖是透明材料制成的。
4.根据权利要求2所述的一种微型生活污水处理站，其特征在于：所述的池盖是能够伸缩的。
5.根据权利要求2所述的一种微型生活污水处理站，其特征在于：所述的池盖是电动伸缩的。
发明内容
针对现有的农村或者临时工作或居住场所的生活污水的处理问题，本发明提出一种高度集成化，且方便移动和运输及装配的微型污水处理站，其详细的技术方案是，一种微型生活污水处理站，其特征在于：包括下层工作间，巡检栏杆，巡检台，上层工作间，顶部巡检栏杆，顶部巡检台，顶罩，调节池，污泥池；所述的下层工作间设置在地面上，通过固定销与地面上的固定桩固定连接；所述的下层工作间设置在上层工作间的下部；通过安装在下层工作间顶部的定位桩与上层工作间固定连接；所述的巡检栏杆安装在上层工作间的下部外周，与巡检台铰接，并围绕在上层工作间的周边；所述的巡检台安装在上层工作间的下部外周，与上层工作间的侧壁铰接，展开后能够布满上层工作间的周边形成平台，合拢时能够与巡检栏杆收纳在上层工作间的侧壁上；所述的上层工作间安装在下层工作间的上部，上层工作间的底部与下层工作间的顶部严密结合并通过安装在上层工作间底部的固定座与安装在下层工作间顶部的定位桩固定连接；所述的顶部巡检栏杆安装在顶部巡检台的一侧边，与顶部巡检台的侧边铰接，能够折叠和展开，并能够固定与顶部巡检台的相对位置；所述的顶部巡检台安装在上层工作间的顶部，与上层工作间的顶部铰接，能够展开和折叠，展开时与上层工作间的侧边垂直，折叠后能够收纳在上层工作间的顶部；所述的顶罩安装在上层工作间的顶部，有一个以上；所述的调节池设置在下层工作间的下部地下，并位于下层工作间内的沉淀池下方，能够收存外部生活污水；所述的污泥池设置在下层工作间的下面，并位于下层工作间的消毒池的下部，能够存储在上层工作间和下层工作间内处理生活污水产生的污泥，与污泥输出装置连接。
进一步的，所述的上层工作间的侧壁外表面设置有收纳巡检台和巡检栏杆的空间，收纳后保证巡检台和巡检栏杆不凸出上层工作间的外表面。
进一步的，安装在上层工作间底部的固定座和安装在下层工作间顶部的定位桩符合国际集装箱的相关标准。
进一步的，所述的上层工作间的顶罩为电动伸缩罩板。
进一步的，所述的下层工作间包括管路连接端口，下箱体，定位桩，消毒池，过滤池，沉淀池，池盖，出入门，下层电器控制箱；所述的管路连接端口安装在下箱体上，位于下箱体的侧壁上，包括进水接口，出水接口；所述的进水接口外端与生活污水来源管道连接，内端与调节池连通；所述的出水接口内端与消毒池连通，外端与用水管道或者排水管道连接；所述的进水接口和出水接口处设置有阀门；所述的下箱体设置在下层工作间的外周，其长宽高尺寸符合国际集装箱的外形尺寸系列；所述的定位桩安装在下箱体的顶面，与下箱体固定连接；所述的定位桩上设置有固定销孔，能够穿入固定销并与上箱体紧固连接；所述的定位桩有两个以上；所述的消毒池设置在下箱体内腔，与下箱体底部固定连接，位于下箱体的一端，为上开口的薄壁空腔体；所述的消毒池的出水口与出水接口通过管道连接；所述的消毒池内设置有消毒杀菌装置；所述的过滤池安装在下箱体内腔，与下箱体底部固定连接，位于消毒池和沉淀池之间，通过管道分别与沉淀池和消毒池连接；所述的过滤池内设置有过滤装置或过滤材料；所述的沉淀池安装在下箱体内腔，与下箱体底部固定连接，位于过滤池一侧；所述的沉淀池底部设置有多个锥形凹槽；所述的沉淀池内安装有蜂窝管状斜管；并配置有污泥提出装置，所述的污泥提出装置为气提回流装置；所述的池盖安装在消毒池，过滤池，沉淀池的上开口处，能够覆盖消毒池和过滤池和沉淀池的开口，并能够开启和关闭；所述的出入门设置在下箱体的侧边，与下箱体内部的巡检通道连通；所述的出入门门口设置有能够开闭的活动门；所述的下层电器控制箱设置在下箱体的侧边，与下箱体固定连接，内部安装有能够控制下箱体内的电器元件的控制系统，以及外部电源接入装置；所述的下层电器控制箱与安装在下箱体内的上下电器连接扣件连接，能够将电源及控制线路与上箱体内的上策电器控制箱的电源及控制线路连通。
更进一步的，所述的池盖是透明材料制成的。
更进一步的，所述的池盖是能够伸缩的。
更进一步的，所述的池盖是电动伸缩的。
更进一步的，所述的池盖包括传动链，盖体，链主动轮，覆膜，传动轴，驱动轮，驱动电机，骨架；所述的传动链安装在链主动轮和链被动轮上，能够在链主动轮的带动下运动；所述的传动链的与距离链主动轮最远距离一端的骨架的端部固定连接；所述的盖体设置在骨架的外围，有导向和定位边对骨架进行导向和定位；所述的盖体为内空结构，其内孔与池盖所安装的相应的功能池的上开口的形状和尺寸匹配；所述的链主动轮安装在传动轴端部，并位于盖体侧壁的外侧，与传动轴固定连接，并与传动链啮合；能够带动传动链绕链主动轮运动；所述的覆膜安装在多个骨架上，将骨架位于功能池的上开口的面积覆盖；所述的覆膜为柔性薄膜材料制成；所述的覆膜为透明材料制成；所述的覆膜在骨架合拢时能够折叠，骨架散开时能够伸展；所述的传动轴安装在盖体上，位于盖体侧边，通过轴座与盖体固定连接，并能够在轴座上旋转；所述的驱动轮安装在传动轴上，与传动轴固定连接，并与驱动电机上的动力输出轮啮合，能够接收驱动电机的旋转动力，并带动传动轴旋转；所述的驱动电机安装在盖体的侧壁外部，与盖体侧壁固定连接，驱动电机的电路与下层工作间或者上层工作间的控制电路连接；驱动电机的动力输出轴上安装有动力输出轮，该动力输出轮与驱动轮啮合，能够带动驱动轮旋转；所述的骨架安装在盖体的上部，骨架的长度跨越盖体内孔的长度；所述的骨架有多个，平行设置，能够在传动链的带动下合拢或者散开。
进一步的，所述的传动链和链主动轮和链被动轮为成对安装在盖体两侧边。
进一步的，所述的上层工作间包括上箱体，上箱体门，巡检台铰链，顶部；所述的上箱体安装在下箱体上面，与下箱体固定连接；所述的上箱体门设置在上箱体侧壁上，与上箱体侧壁上的门洞匹配，能够开启和关闭并能够锁定在上箱体门洞处；所述的巡检台铰链安装在上箱体侧壁上，铰链的两个活动端的其中一个与顶部巡检台固定连接，另一个活动端与上箱体侧壁连接；随时随地巡检台铰链有多个；所述的顶部设置在上箱体的上开口内侧，能够覆盖上箱体的上表面，并能够收纳和固定折叠后的顶部巡检台和顶部巡检栏杆。
进一步的，所述的上层工作间还包括加药装置，好氧池（O池），缺氧池（OA池），厌氧池（A池），隔离装置；所述的加药装置安装在池壁上，通过管道与自动加药装置与需要加药的池内相连；所述的好氧池设置在上箱体的内腔底部一端，与上箱体底部固定连接，侧边与上箱体内壁有空间；所述的好氧池内安装有曝气装置，并填充有海绵体方块形填料；所述的缺氧池设置在上箱体的内腔底部，与上箱体底部固定连接，并位于上箱体的中部一侧边与好氧池的一侧边邻接；所述的缺氧池内设置有淤泥回流装置，与沉淀池连接，能够把少量沉淀池内的污泥回流到缺氧池内；所述的厌氧池设置在上箱体的内腔底部，与上箱体的底部固定连接，并位于上箱体的一端，其中一个侧边与缺氧池的一个侧边邻接；所述的厌氧池内设置有搅拌装置，这种搅拌装置是气体搅拌装置；通过管道接收来自调节池内的水；所述的隔离装置设置在好氧池的出水口处，与好氧池的池壁固定连接，能够隔离好氧池内的填料，避免填料随出水流失；所述的好氧池，缺氧池，厌氧池顶部设置有池盖；所述的上层工作间还包括上层控制箱，空气压缩机；所述的上层控制箱安装在上箱体的侧壁上，与上箱体固定连接，内部安装有上层工作间的电器元件控制装置和电源，通过导线与下层电器控制箱连接；所述的空气压缩机安装在控制箱内，与上箱体固定连接，通过管道与气提装置和曝气装置连接，电路部分通过导线与上层控制箱内的电器控制元件连接。
进一步的，所述的上箱体底部设置有与下箱体顶部定位桩匹配的固定座，能够通过固定销将上箱体和下箱体固定连接在一起。
有益效果本发明的有益效果在于，能将一个生活污水处理厂的基本功能集成并微型化，适用于小规模且能够快速安装和移动的污水处理场合，由于采用了符合国际集装箱标准尺寸系列，便于快速吊装和搬运，便于采用现有的运输车辆进行运输，且功能完善，污水处理效果好。
（发明人：王宝良;王俊超;占逵）
