公布日：2022.01.14
申请日：2021.12.16
分类号：C02F9/02(2006.01)I;C02F101/32(2006.01)N
摘要
本发明提供了一种含烷烃类石化废水处理装置，包括处理罐，所述处理罐内安装有吸附组件和清洗组件；所述吸附组件包括挡板和浮球，所述挡板与处理罐的内壁连接，浮球位于挡板的下方；所述浮球的比重小于1；所述浮球包括球体和位于球体表面的吸附层；所述清洗组件包括喷淋管和超声波振动棒，喷淋管和超声波振动棒均位于挡板的下方。该处理装置具有设计合理、实用性强和对油相去除效果好的优点。使用该处理装置，在不添加化学试剂的情况下即可对废水中的油相有效吸附，并通过清洗组件对吸附组件进行冲洗，使吸附组件重复利用，达到节能环保、降低生产成本的目的。
权利要求书
1.一种含烷烃类石化废水处理装置，其特征在于，包括处理罐，所述处理罐内安装有吸附组件和清洗组件；所述吸附组件包括挡板和浮球，所述挡板与处理罐的内壁连接，浮球位于挡板的下方；所述浮球的比重小于1；所述浮球包括球体和位于球体表面的吸附层；所述清洗组件包括喷淋管和超声波振动棒，喷淋管和超声波振动棒均位于挡板的下方。
2.如权利要求1所述的含烷烃类石化废水处理装置，其特征在于，所述吸附层包括网状壳和位于网状壳内的活性炭吸附层或沸石层；网状壳套在球体的外部且与球体的外表面贴合；所述网状壳与球体可拆卸连接。
3.如权利要求1所述的含烷烃类石化废水处理装置，其特征在于，所述喷淋管上螺接有喷射头A和喷射头B；喷射头A与喷淋管的夹角为45°，喷射头B与喷淋管垂直设置。
4.如权利要求1所述的含烷烃类石化废水处理装置，其特征在于，在处理罐内还安装有过滤组件，过滤组件与处理罐的内壁固定连接。
5.如权利要求4所述的含烷烃类石化废水处理装置，其特征在于，所述过滤组件包括粗栅栏和细栅栏，粗栅栏和细栅栏分别与处理罐的内壁固定连接，且粗栅栏位于细栅栏的下方。
6.如权利要求4所述的含烷烃类石化废水处理装置，其特征在于，清洗组件和过滤组件之间安装有导流层，导流层包括导流板，所述导流板为喇叭形，底端的直径大于顶端的直径；导流板的底端与处理罐的内壁固定连接，顶端安装有单向阀；导流板与处理罐底部之间的区域为第一区，导流板与网状板之间的区域为第二区。
7.如权利要求6所述的含烷烃类石化废水处理装置，其特征在于，所述处理罐的侧壁上开设有废水进口、沉淀排出口A和沉淀排出口B；所述废水进口位于过滤组件的下方，沉淀排出口A位于废水进口的下方；所述沉淀排出口B位于第二区且靠近导流板与处理罐的连接处。
8.如权利要求1所述的含烷烃类石化废水处理装置，其特征在于，所述处理罐的底面向上凸起形成弧形。
发明内容
针对现有技术的上述不足，本发明提供了一种含烷烃类石化废水处理装置，具体为一种设有除油装置、除油装置包括吸附组件、清洗组件的处理装置。该处理装置具有设计合理、实用性强和对油相去除效果好的优点。使用该处理装置，在不添加化学试剂的情况下即可对废水中的油相有效吸附，并通过清洗组件对吸附组件进行冲洗，使吸附组件重复利用，达到节能环保、降低生产成本的目的。

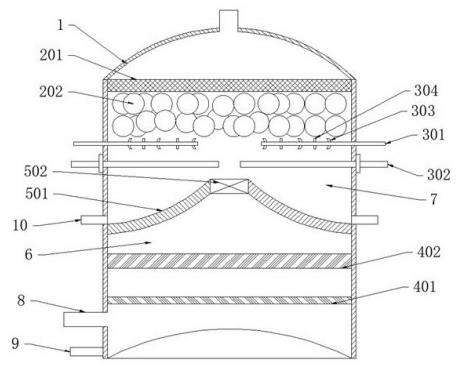

本发明的技术方案如下：一种含烷烃类石化废水处理装置，包括处理罐，所述处理罐内安装有吸附组件和清洗组件；所述吸附组件包括挡板和浮球，所述挡板与处理罐的内壁连接，浮球位于挡板的下方；所述浮球的比重小于1；所述浮球包括球体和位于球体表面的吸附层；所述清洗组件包括喷淋管和超声波振动棒，喷淋管和超声波振动棒均位于挡板的下方；在浮球吸附大量的油相后，可通过清洗组件对浮球清洗，清洗过程中，在超声波振动棒和喷淋管的作用下，可达到清洗彻底、清洗效率高的效果，使浮球能够重复利用。
进一步的，所述吸附层包括网状壳和位于网状壳内的活性炭吸附层或沸石层；网状壳套在球体的外部且与球体的外表面贴合；所述网状壳与球体可拆卸连接；便于对吸附层进行拆卸、更换。
进一步的，所述喷淋管上螺接有喷射头A和喷射头B；喷射头A与喷淋管的夹角为45°，喷射头B与喷淋管垂直设置；喷射头A和喷射头B配合使用，可对清洗液产生扰动，清洗液的运动带动浮球在清洗液中产生运动，在于超声波振动棒配合使用下，可达到清洗效果好的目的。
进一步的，为降低浮球的吸附负担，在处理罐内还安装有过滤组件，过滤组件与处理罐的内壁固定连接；通过过滤组件，对废水中的大颗粒进行初步过滤，降低浮球的吸附负担，进一步提高对废水的处理效果。
进一步的，所述过滤组件包括粗栅栏和细栅栏，粗栅栏和细栅栏分别与处理罐的内壁固定连接，且粗栅栏位于细栅栏的下方，废水经粗栅栏、细栅栏依次过滤后，可以减少大颗粒物质对浮球表面的吸附层产生堵塞，保证吸附层对油相的有效吸附，提高处理效果。
进一步的，清洗组件和过滤组件之间安装有导流层，导流层包括导流板，所述导流板为喇叭形，底端的直径大于顶端的直径；导流板的底端与处理罐的内壁固定连接，顶端安装有单向阀；导流板与处理罐底部之间的区域为第一区，导流板与网状板之间的区域为第二区；废水在第一区经过滤组件过滤后的进入第二区内进行油相吸附处理。
进一步的，所述处理罐的侧壁上开设有废水进口、沉淀排出口A和沉淀排出口B；所述废水进口位于过滤组件的下方，沉淀排出口A位于废水进口的下方，便于对过滤组件截留的颗粒状杂质排出；所述沉淀排出口B位于第二区且靠近导流板与处理罐的连接处，对清洗产生的固体物质和液体物质排出，避免在处理罐内产生残留。
进一步的，所述处理罐的底面向上凸起形成弧形，便于沉淀颗粒累积并排出。
相对于现有技术，本发明的有益效果在于：1、本发明提供的处理装置，通过安装吸附组件和清洗组件，使该处理装置具有处理量大、处理效果好的优点，通过物理吸附对油相吸附，然后通过清洗组件对吸附组件清洗，使该处理装置具有重复利用性好、处理效果好且实用性强的优点。
2、本发明中使用吸附组件直接对油相吸附，避免了化学试剂的使用，具有节能环保、降低生产成本的优点。
3、本发明提供的处理装置，在使用过程中对操作人员的技术水平要求低，适于广泛推广应用。
（发明人：王震;赵培和;刘春堂;马佃强;侯典龙）
