公布日：2022.11.22
申请日：2022.10.18
分类号：C02F9/14(2006.01)I;C02F101/30(2006.01)N
摘要
本申请公开了一种AB法污水处理净化设备，其包括：沉砂池、吸附池、曝气池、格栅板、第一开口、支撑板、第二开口、导流板、限位板、连接块、密封塞、拉绳、导向轮、排污管、控制阀、进污管、第一溢流管、电机、带轮、皮带、转轴、搅拌叶、长孔、第一隔板、第二隔板、第二溢流管、曝气泵、进气管、第一曝气管、连接管、第二曝气管、喷头、第一回流泵、第二回流泵、固定管、回流管和出水管。本申请的有益之处在于其采用沉砂池、吸附池和曝气池进行污水的处理，实现杂物的沉淀处理，通过密封塞的移动方便杂物的排出，通过隔板实现吸附池和曝气池的隔开，并将污泥重新输送至吸附池和曝气池内，可实现污染物的有效去除，提高污水处理效果。
权利要求书

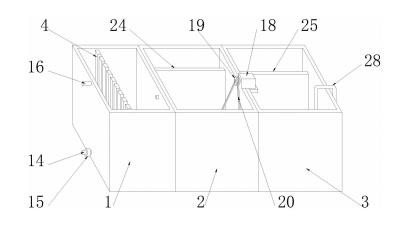

1.一种AB法污水处理净化设备，其特征在于：所述AB法污水处理净化设备包括：沉砂池(1)、吸附池(2)、曝气池(3)、格栅板(4)、支撑板(6)、第一隔板(24)和第二隔板(25)；其中，所述沉砂池(1)内部分别与格栅板(4)和支撑板(6)固定连接，所述支撑板(6)表面固定安装有导流板(8)，且所述导流板(8)表面与限位板(9)固定连接，所述限位板(9)内部与连接块(10)滑动连接，所述连接块(10)与密封塞(11)端部固定连接，且所述密封塞(11)与拉绳(12)固定连接；所述吸附池(2)两侧分别与沉砂池(1)和曝气池(3)固定连接，所述沉砂池(1)顶端通过第一溢流管(17)与吸附池(2)贯穿连接，所述吸附池(2)顶端通过第二溢流管(26)与曝气池(3)贯穿连接，所述吸附池(2)内部与第一隔板(24)固定连接，所述曝气池(3)内部与第二隔板(25)固定连接，所述第一隔板(24)一侧设有转轴(21)，所述转轴(21)表面固定安装有搅拌叶(22)，所述搅拌叶(22)表面均匀开设有长孔(23)，所述曝气池(3)一侧设有第一曝气管(29)，所述第一曝气管(29)通过连接管(30)与第二曝气管(30)固定连接，所述第一曝气管(29)和第二曝气管(30)都与喷头(32)固定连接。
2.根据权利要求1所述的一种AB法污水处理净化设备，其特征在于：所述沉砂池(1)底部与排污管(14)固定连接，所述排污管(14)端部固定连接有控制阀(15)，所述沉砂池(1)顶端固定连接有进污管(16)，所述进污管(16)位于格栅板(4)一侧，所述格栅板(4)为L形结构，所述格栅板(4)底端设有若干个均匀分布的第一开口(5)，且所述格栅板(4)底端设有用于拉绳(12)牵引的导向轮(13)。
3.根据权利要求1所述的一种AB法污水处理净化设备，其特征在于：所述支撑板(6)对应设置在格栅板(4)下方，所述支撑板(6)一端设置有倾斜分布的导流板(8)，所述导流板(8)对应设置在格栅板(4)下方，所述支撑板(6)一端开设有第二开口(7)，所述第二开口(7)位于导流板(8)一侧，且所述第二开口(7)对应设置在第一开口(5)下方。
4.根据权利要求1所述的一种AB法污水处理净化设备，其特征在于：所述导流板(8)表面设有两个对称分布的限位板(9)，每个所述限位板(9)都为U形结构，两个所述限位板(9)之间设有密封塞(11)，所述密封塞(11)截面为等腰梯形结构，所述密封塞(11)与导流板(8)表面贴合连接，所述密封塞(11)与第二开口(7)内部嵌合连接，所述密封塞(11)两侧对称分布有两个连接块(10)，且所述密封塞(11)顶端对应分布有两个拉绳(12)，每个所述拉绳(12)顶端都延伸至沉砂池(1)上方。
5.根据权利要求1所述的一种AB法污水处理净化设备，其特征在于：所述沉砂池(1)顶端通过第一溢流管(17)与吸附池(2)连通，所述吸附池(2)通过第二溢流管(26)与曝气池(3)内部连通，所述第一溢流管(17)顶端位于第二溢流管(26)上方，所述吸附池(2)顶端固定安装有电机(18)，所述电机(18)输出端与带轮(19)固定连接，所述吸附池(2)内部与两个转轴(21)转动连接，两个所述转轴(21)端部均固定连接有带轮(19)，所述带轮(19)之间通过皮带(20)传动连接，所述第一溢流管(17)位于两个转轴(21)之间，所述第一溢流管(17)延伸至吸附池(2)底端。
6.根据权利要求1所述的一种AB法污水处理净化设备，其特征在于：所述转轴(21)表面均匀分布有若干个搅拌叶(22)，每个所述搅拌叶(22)表面均匀分布有若干个长孔(23)，两个所述转轴(21)均位于第一隔板(24)一侧，所述第一隔板(24)位于第一溢流管(17)下方。
7.根据权利要求1所述的一种AB法污水处理净化设备，其特征在于：所述第二隔板(25)的高度小于第一隔板(24)的高度，所述第一隔板(24)上方固定连接有第二溢流管(26)，所述第二溢流管(26)为L形结构，且所述第二溢流管(26)的顶端和底端分别位于第二隔板(25)两侧，所述第二溢流管(26)延伸至曝气池(3)底部。
8.根据权利要求1所述的一种AB法污水处理净化设备，其特征在于：所述曝气池(3)外壁固定安装有曝气泵(27)，所述曝气泵(27)通过进气管(28)与第一曝气管(29)固定连接，所述进气管(28)为U形结构并与曝气池(3)顶端固定连接，所述第一曝气管(29)与U形结构的第二曝气管(31)中部固定连接。
9.根据权利要求8所述的一种AB法污水处理净化设备，其特征在于：所述第一曝气管(29)两端均通过若干个倾斜分布的连接管(30)与第二曝气管(31)连通，所述第二曝气管(31)均对应设置在第一曝气管(29)下方，所述第一曝气管(29)与曝气池(3)内壁固定连接，所述第一曝气管(29)和第二曝气管(31)两侧均设有若干个均匀分布的喷头(32)。
10.根据权利要求1所述的一种AB法污水处理净化设备，其特征在于：所述吸附池(2)外壁固定安装有第一回流泵(33)，所述曝气池(3)外壁固定安装有第二回流泵(34)，所述第一回流泵(33)和第二回流泵(34)都分别与固定管(35)和回流管(36)固定连接，所述固定管(35)分别与吸附池(2)和曝气池(3)底部连通，所述回流管(36)分别延伸至吸附池(2)和曝气池(3)顶部，所述曝气池(3)一侧固定连接有出水管(37)。
发明内容
为了解决现有技术的不足，本申请采用沉砂池、吸附池和曝气池进行污水的净化处理，并在沉砂池内部设置格栅板和支撑板能够实现污水中杂物的沉淀处理，并能够通过密封塞的移动实现杂物的排出，有利于进行快速处理，可实现污水输送的过程中进行杂物的清理，提高污水处理效率。
更为了解决现有技术中的问题：在进行污水净化处理的过程中，通过隔板实现吸附池和曝气池的隔开，可实现污水的逐步处理，并在吸附池内通过活性污泥进行污染物的净化吸附，同时设置有搅拌叶可实现污泥与污水的充分混合，有利于提高处理效果。
进一步为了解决现有技术中的问题：在进行污水处理时，通过溢流管可实现污水的沉淀处理，能够对流失的污泥进行收集沉淀，并能够重新输送至吸附池和曝气池内，实现循环利用，并在曝气池内设置多组曝气管，可实现有机污染物的有效去除，能够提高污水的处理效率，提高AB法污水处理净化性能。
为了解决现有技术中的不足，本申请提供了一种AB法污水处理净化设备，包括：沉砂池、吸附池、曝气池、格栅板、支撑板、第一隔板和第二隔板；其中，所述沉砂池内部分别与格栅板和支撑板固定连接，所述支撑板表面固定安装有导流板，且所述导流板表面与限位板固定连接，所述限位板内部与连接块滑动连接，所述连接块与密封塞端部固定连接，且所述密封塞与拉绳固定连接；所述吸附池两侧分别与沉砂池和曝气池固定连接，所述沉砂池顶端通过第一溢流管与吸附池贯穿连接，所述吸附池顶端通过第二溢流管与曝气池贯穿连接，所述吸附池内部与第一隔板固定连接，所述曝气池内部与第二隔板固定连接，所述第一隔板一侧设有转轴，所述转轴表面固定安装有搅拌叶，所述搅拌叶表面均匀开设有长孔，所述曝气池一侧设有第一曝气管，所述第一曝气管通过连接管与第二曝气管固定连接，所述第一曝气管和第二曝气管都与喷头固定连接。
进一步地，所述沉砂池底部与排污管固定连接，所述排污管端部固定连接有控制阀，所述沉砂池顶端固定连接有进污管，所述进污管位于格栅板一侧，所述格栅板为L形结构，所述格栅板底端设有若干个均匀分布的第一开口，且所述格栅板底端设有用于拉绳牵引的导向轮。
进一步地，所述支撑板对应设置在格栅板下方，所述支撑板一端设置有倾斜分布的导流板，所述导流板对应设置在格栅板下方，所述支撑板一端开设有第二开口，所述第二开口位于导流板一侧，且所述第二开口对应设置在第一开口下方。
进一步地，所述导流板表面设有两个对称分布的限位板，每个所述限位板都为U形结构，两个所述限位板之间设有密封塞，所述密封塞截面为等腰梯形结构，所述密封塞与导流板表面贴合连接，所述密封塞与第二开口内部嵌合连接，所述密封塞两侧对称分布有两个连接块，且所述密封塞顶端对应分布有两个拉绳，每个所述拉绳顶端都延伸至沉砂池上方。
进一步地，所述沉砂池顶端通过第一溢流管与吸附池连通，所述吸附池通过第二溢流管与曝气池内部连通，所述第一溢流管顶端位于第二溢流管上方，所述吸附池顶端固定安装有电机，所述电机输出端与带轮固定连接，所述吸附池内部与两个转轴转动连接，两个所述转轴端部均固定连接有带轮，所述带轮之间通过皮带传动连接，所述第一溢流管位于两个转轴之间，所述第一溢流管延伸至吸附池底端。
进一步地，所述转轴表面均匀分布有若干个搅拌叶，每个所述搅拌叶表面均匀分布有若干个长孔，两个所述转轴均位于第一隔板一侧，所述第一隔板位于第一溢流管下方。
进一步地，所述第二隔板的高度小于第一隔板的高度，所述第一隔板上方固定连接有第二溢流管，所述第二溢流管为L形结构，且所述第二溢流管的顶端和底端分别位于第二隔板两侧，所述第二溢流管延伸至曝气池底部。
进一步地，所述曝气池外壁固定安装有曝气泵，所述曝气泵通过进气管与第一曝气管固定连接，所述进气管为U形结构并与曝气池顶端固定连接，所述第一曝气管与U形结构的第二曝气管中部固定连接。
进一步地，所述第一曝气管两端均通过若干个倾斜分布的连接管与第二曝气管连通，所述第二曝气管均对应设置在第一曝气管下方，所述第一曝气管与曝气池内壁固定连接，所述第一曝气管和第二曝气管两侧均设有若干个均匀分布的喷头。
进一步地，所述吸附池外壁固定安装有第一回流泵，所述曝气池外壁固定安装有第二回流泵，所述第一回流泵和第二回流泵都分别与固定管和回流管固定连接，所述固定管分别与吸附池和曝气池底部连通，所述回流管分别延伸至吸附池和曝气池顶部，所述曝气池一侧固定连接有出水管。
本申请的有益之处在于：提供了一种结构合理可靠且能够提高污水处理净化效果以及能够实现污水连续处理功能的AB法污水处理净化设备，其采用沉砂池、吸附池和曝气池进行污水的净化处理，并在沉砂池内部设置格栅板和支撑板能够实现污水中杂物的沉淀处理，并能够通过密封塞的移动实现杂物的排出，有利于进行快速处理，可实现污水输送的过程中进行杂物的清理，提高污水处理效率；在进行污水净化处理的过程中，通过隔板实现吸附池和曝气池的隔开，可实现污水的逐步处理，并在吸附池内通过活性污泥进行污染物的净化吸附，同时设置有搅拌叶可实现污泥与污水的充分混合，有利于提高处理效果，在进行污水处理时，通过溢流管可实现污水的沉淀处理，能够对流失的污泥进行收集沉淀，并能够重新输送至吸附池和曝气池内，实现循环利用，并在曝气池内设置多组曝气管，可实现有机污染物的有效去除，能够提高污水的处理效率，提高AB法污水处理净化性能。
（发明人：张鑫）
