公布日：2022.11.25
申请日：2022.07.20
分类号：B01D33/067(2006.01)I;B01D33/46(2006.01)I;B01D33/48(2006.01)I;B01D33/76(2006.01)I;B01D33/54(2006.01)I
摘要
本发明公开了一种污水处理用滚筒过滤装置，包括支撑架以及连接在所述支撑架上的多级过滤滚筒；所述支撑架包括支撑底座以及转动配合连接在所述支撑底座上的滚筒支撑结构；所述多级过滤滚筒包括多个开口朝左的分体过滤滚筒，所述分体过滤滚筒内设有污渍清理机构以及排渣机构；所述滚筒支撑结构包括多个开口朝右同轴排布的滚筒支撑壳体，所述滚筒支撑壳体为圆筒状；本装置结构紧凑，占用空间小，本装置能够高效地分离过滤污水中不同规格的杂质颗粒，本装置能够及时同步的将过滤拦截的杂质输送出去，提高整体工作效率，利用污渍清理机构定期对分体过滤滚筒内部清洁，避免分体过滤滚筒内附着过多的污渍造成堵塞，影响过滤效果。
权利要求书

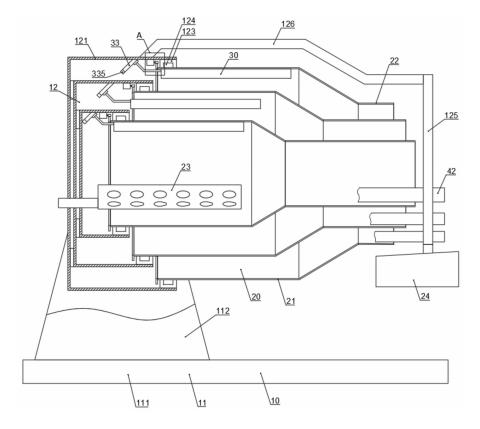

1.一种污水处理用滚筒过滤装置，其特征在于，包括支撑架(10)以及连接在所述支撑架(10)上的多级过滤滚筒(20)；所述支撑架(10)包括支撑底座(11)以及转动配合连接在所述支撑底座(11)上的滚筒支撑结构(12)；所述多级过滤滚筒(20)包括多个开口朝左的分体过滤滚筒(21)，所述分体过滤滚筒(21)内设有用于清洁分体过滤滚筒(21)内部残留的污渍的污渍清理机构(30)以及排渣机构(40)；所述滚筒支撑结构(12)包括多个开口朝右同轴排布的滚筒支撑壳体(121)，所述滚筒支撑壳体(121)为圆筒状；所述滚筒支撑壳体(121)内侧固定设有转动配合环(123)，所述转动配合环(123)上转动配合设有旋转支撑环(124)，各个所述分体过滤滚筒(21)左端分别与对应的滚筒支撑结构(12)内侧的所述旋转支撑环(124)固定连接；所述分体过滤滚筒(21)远离所述滚筒支撑壳体(121)的一端具有渐缩段，所述分体过滤滚筒(21)远离所述滚筒支撑壳体(121)的一端的末端固定设有末端过滤筒(22)；所述分体过滤滚筒(21)左端固定设有第一从动齿圈(211)，所述滚筒支撑壳体(121)内侧靠近上侧位置固定设有第一电机(13)，所述第一电机(13)的输出轴上固定设有第一驱动齿轮(131)，所述第一驱动齿轮(131)与所述第一从动齿圈(211)啮合连接；所述排渣机构(40)包括设置在所述分体过滤滚筒(21)内侧的U形排渣槽(41)，所述U形排渣槽(41)为开上的壳体结构，所述U形排渣槽(41)设置在所述分体过滤滚筒(21)内靠近其内侧壁的位置，所述U形排渣槽(41)沿所述分体过滤滚筒(21)轴线方向延伸，所述U形排渣槽(41)靠近所述滚筒支撑壳体(121)的一端与所述滚筒支撑壳体(121)固定连接，所述U形排渣槽(41)另一端连接有排渣管(42)，所述排渣管(42)延伸至所述末端过滤筒(22)远离所述滚筒支撑壳体(121)的一端并伸出末端过滤筒(22)；所述末端过滤筒(22)远离所述滚筒支撑壳体(121)的一侧设有排渣管支撑板(125)，所述排渣管(42)固定连接在所述排渣管支撑板(125)上，所述排渣管支撑板(125)通过固定连接杆(126)与最外侧的所述滚筒支撑壳体(121)固定连接；最内侧的所述滚筒支撑壳体(121)上固定设有进水分配壳体(23)，且所述进水分配壳体(23)另一端伸入至最内侧的所述分体过滤滚筒(21)内，所述进水分配壳体(23)上具有多个排水孔(231)；所述分体过滤滚筒(21)内侧壁位置设有多个排渣挡板(212)，所述排渣挡板(212)沿所述分体过滤滚筒(21)轴向延伸布置，所述分体过滤滚筒(21)内侧壁靠近左右两端各固定设有一个排渣挡板连接环(213)，所述排渣挡板(212)两端通过转轴转动配合连接在所述排渣挡板连接环(213)上；所述排渣挡板(212)两端的转轴上具有扭转弹簧，所述扭转弹簧一端与所述排渣挡板(212)固定连接，所述扭转弹簧另一端与所述排渣挡板连接环(213)固定连接，所述扭转弹簧约束使得所述排渣挡板(212)所在平面处于其所在位置所述分体过滤滚筒(21)的径向平面上。
2.根据权利要求1所述的一种污水处理用滚筒过滤装置，其特征在于：所述支撑底座(11)包括支撑板(111)，所述支撑板(111)顶部固定设有转轴支撑板(112)，所述转轴支撑板(112)上具有转轴配合孔(113)，最外侧的所述滚筒支撑壳体(121)上固定设有支撑转轴(122)，所述支撑转轴(122)转动配合连接在所述转轴配合孔(113)内；所述转轴支撑板(112)上位于所述转轴配合孔(113)处固定设有驱动防护壳(114)，所述驱动防护壳(114)内固定设有第三电机(14)，所述第三电机(14)的输出轴上固定设有驱动蜗杆(141)，所述支撑转轴(122)上固定设有从动蜗轮(1221)，所述驱动蜗杆(141)与所述从动蜗轮(1221)啮合连接。
3.根据权利要求1所述的一种污水处理用滚筒过滤装置，其特征在于：所述污渍清理机构(30)包括清洗筒(31)以及转动连接在所述清洗筒(31)内的清洗刷(32)，所述清洗筒(31)布置在所述分体过滤滚筒(21)内侧靠近顶端的位置，所述清洗筒(31)沿所述分体过滤滚筒(21)轴向延伸布置，所述清洗筒(31)通过清洗机构连接架(33)与所述滚筒支撑壳体(121)内侧连接；所述清洗筒(31)上侧具有开槽，所述清洗筒(31)外侧固定设有清洗供水管(34)，所述清洗供水管(34)沿所述清洗筒(31)轴向延伸布置，所述清洗供水管(34)上具有多个清洗喷嘴(341)。
4.根据权利要求3所述的一种污水处理用滚筒过滤装置，其特征在于：所述清洗机构连接架(33)包括固定在所述滚筒支撑壳体(121)内侧靠近顶端位置的支撑柱(331)，所述支撑柱(331)上具有滑动配合槽(332)，所述滑动配合槽(332)内滑动配合设有滑动块(333)，所述滑动块(333)上具有螺纹配合孔(3331)，所述螺纹配合孔(3331)内螺纹传动配合设有螺纹驱动杆(334)，所述清洗筒(31)通过固定连杆与所述滑动块(333)固定连接；所述支撑柱(331)上固定设有用于驱动所述螺纹驱动杆(334)转动的第二电机(335)。
5.根据权利要求3所述的一种污水处理用滚筒过滤装置，其特征在于：所述清洗筒(31)下侧固定设有清洗排水壳体(35)，所述清洗排水壳体(35)内部通过多个排水孔与所述清洗筒(31)内部相连通。
6.根据权利要求1所述的一种污水处理用滚筒过滤装置，其特征在于：所述U形排渣槽(41)靠近所述分体过滤滚筒(21)轴线的一侧连接有弧形的排渣约束挡板(411)，所述排渣约束挡板(411)与所述分体过滤滚筒(21)外形弧度相适配。
7.根据权利要求1所述的一种污水处理用滚筒过滤装置，其特征在于：所述U形排渣槽(41)靠近所述滚筒支撑壳体(121)的一端固定设有冲水环(412)，所述冲水环(412)上远离所述滚筒支撑壳体(121)的一侧具有多个冲水喷嘴。
8.根据权利要求1所述的一种污水处理用滚筒过滤装置，其特征在于：所述排渣挡板连接环(213)上转动配合设有排渣挡板拨动环(214)，所述排渣挡板拨动环(214)与所述排渣挡板(212)通过驱动短杆(215)连接，所述驱动短杆(215)两端与排渣挡板(212)、排渣挡板拨动环(214)之间均通过活动铰链连接。
9.根据权利要求1所述的一种污水处理用滚筒过滤装置，其特征在于：所述末端过滤筒(22)远离所述滚筒支撑壳体(121)一端的下方设有末端排渣汇集斗(24)，所述末端排渣汇集斗(24)固定在所述排渣管支撑板(125)上。
10.根据权利要求1所述的一种污水处理用滚筒过滤装置，其特征在于：每个所述滚筒支撑壳体(121)上均固定设有多个震动模块(15)。
发明内容
本发明的目的在于提供一种污水处理用滚筒过滤装置，能够高效分离过滤污水中不同规格的杂质，同时该装置具有自洁功能。
为实现上述目的，本发明提供如下技术方案：
一种污水处理用滚筒过滤装置，包括支撑架以及连接在支撑架上的多级过滤滚筒；
支撑架包括支撑底座以及转动配合连接在支撑底座上的滚筒支撑结构；
多级过滤滚筒包括多个开口朝左的分体过滤滚筒，分体过滤滚筒在工作时其轴线与水平线的夹角范围为0-20°，分体过滤滚筒内设有用于清洁分体过滤滚筒内部残留的污渍的污渍清理机构以及排渣机构；
滚筒支撑结构包括多个开口朝右同轴排布的滚筒支撑壳体，滚筒支撑壳体为圆筒状；
滚筒支撑壳体内侧固定设有转动配合环，转动配合环上转动配合设有旋转支撑环，各个分体过滤滚筒左端分别与对应的滚筒支撑结构内侧的旋转支撑环固定连接；
分体过滤滚筒远离滚筒支撑壳体的一端具有渐缩段，分体过滤滚筒远离滚筒支撑壳体的一端的末端固定设有末端过滤筒；
分体过滤滚筒左端固定设有第一从动齿圈，滚筒支撑壳体内侧靠近上侧位置固定设有第一电机，第一电机的输出轴上固定设有第一驱动齿轮，第一驱动齿轮与第一从动齿圈啮合连接；
排渣机构包括设置在分体过滤滚筒内侧的U形排渣槽，U形排渣槽为开口朝上的壳体结构，U形排渣槽设置在分体过滤滚筒内靠近其内侧壁的位置，U形排渣槽沿分体过滤滚筒轴线方向延伸，U形排渣槽靠近滚筒支撑壳体的一端与滚筒支撑壳体固定连接，U形排渣槽另一端连接有排渣管，排渣管延伸至末端过滤筒远离滚筒支撑壳体的一端并伸出末端过滤筒；
末端过滤筒远离滚筒支撑壳体的一侧设有排渣管支撑板，排渣管固定连接在排渣管支撑板上，排渣管支撑板通过固定连接杆与最外侧的滚筒支撑壳体固定连接；
最内侧的滚筒支撑壳体上固定设有进水分配壳体，且进水分配壳体另一端伸入至最内侧的分体过滤滚筒内，进水分配壳体上具有多个排水孔；
分体过滤滚筒内侧壁位置设有多个排渣挡板，排渣挡板沿分体过滤滚筒轴向延伸布置，分体过滤滚筒内侧壁靠近左右两端各固定设有一个排渣挡板连接环，排渣挡板两端通过转轴转动配合连接在排渣挡板连接环上；
排渣挡板两端的转轴上具有弹簧，扭转弹簧一端与排渣挡板固定连接，扭转弹簧另一端与排渣挡板连接环固定连接，扭转弹簧约束使得排渣挡板所在平面处于其所在位置分体过滤滚筒的径向平面上。
优选地，支撑底座包括支撑板，支撑板顶部固定设有转轴支撑板，转轴支撑板上具有转轴配合孔，最外侧的滚筒支撑壳体上固定设有支撑转轴，支撑转轴转动配合连接在转轴配合孔内；
转轴支撑板上位于转轴配合孔处固定设有驱动防护壳，驱动防护壳内固定设有第三电机，第三电机的输出轴上固定设有驱动蜗杆，支撑转轴上固定设有从动蜗轮，驱动蜗杆与从动蜗轮啮合连接。
优选地，污渍清理机构包括清洗筒以及转动连接在清洗筒内的清洗刷，清洗筒布置在分体过滤滚筒内侧靠近顶端的位置，清洗筒沿分体过滤滚筒轴向延伸布置，清洗筒通过清洗机构连接架与滚筒支撑壳体内侧连接；
清洗筒上侧具有开槽，清洗筒外侧固定设有清洗供水管，清洗供水管沿清洗筒轴向延伸布置，清洗供水管上具有多个清洗喷嘴。
说明：污渍清理机构能够根据实际情况及时对分体过滤滚筒内侧壁进行清洁，避免分体过滤滚筒内侧壁附着过多的污渍影响工作效率。
优选地，清洗机构连接架包括固定在滚筒支撑壳体内侧靠近顶端位置的支撑柱，支撑柱上具有滑动配合槽，滑动配合槽内滑动配合设有滑动块，滑动块上具有螺纹配合孔，螺纹配合孔内螺纹传动配合设有螺纹驱动杆，清洗筒通过固定连杆与滑动块固定连接；
支撑柱上固定设有用于驱动螺纹驱动杆转动的第二电机。
说明：清洗机构连接架能够控制带动清洗筒靠近或者远离分体过滤滚筒内侧壁，以适应不同的工作状态。
优选地，清洗筒下侧固定设有清洗排水壳体，清洗排水壳体内部通过多个排水孔与清洗筒内部相连通。
优选地，U形排渣槽靠近分体过滤滚筒轴线的一侧连接有弧形的排渣约束挡板，排渣约束挡板与分体过滤滚筒外形弧度相适配。
说明：排渣约束挡板能够更加有效的将分体过滤滚筒内过滤拦截的杂质汇集到U形排渣槽内，避免分体过滤滚筒内过滤拦截的杂质掉落在内侧相邻的分体过滤滚筒上造成不利影响。
优选地，U形排渣槽靠近滚筒支撑壳体的一端固定设有冲水环，冲水环上远离滚筒支撑壳体的一侧具有多个冲水喷嘴。
说明：冲水环上的冲水喷嘴排出水流对U形排渣槽内进行冲刷，能够快速将U形排渣槽内汇集的杂质冲刷排出，避免U形排渣槽内堆积过多杂质造成不利影响。
优选地，排渣挡板连接环上转动配合设有排渣挡板拨动环，排渣挡板拨动环与排渣挡板通过驱动短杆连接，驱动短杆两端与排渣挡板、排渣挡板拨动环之间均通过活动铰链连接。
说明：通过控制排渣挡板拨动环转动，进而控制排渣挡板的偏转。
优选地，末端过滤筒远离滚筒支撑壳体一端的下方设有末端排渣汇集斗，末端排渣汇集斗固定在排渣管支撑板上。
说明：末端排渣汇集斗用于收集从末端过滤筒中排出的少量杂质。
优选地，每个滚筒支撑壳体上均固定设有多个震动模块。
说明：利用震动模块的震动能够更加彻底的将分体过滤滚筒内侧壁附着的杂质颗粒清理掉。
与现有技术相比，本发明的有益效果是：本发明结构设计合理，操作方便，本装置结构紧凑，占用空间小，本装置能够高效地分离过滤污水中不同规格的杂质颗粒，方便后续进行分类处理，本装置在对污水中的杂质进行过滤的同时，能够及时同步的将过滤拦截的杂质输送出去，提高整体工作效率，利用污渍清理机构定期对分体过滤滚筒内部清洁，避免分体过滤滚筒内附着过多的污渍造成堵塞，影响过滤效果。
（发明人：钱俊;何俊）
