公布日：2022.10.04
申请日：2022.07.12
分类号：C02F11/121(2019.01)I;C02F11/125(2019.01)I;B01D33/01(2006.01)I;B01D33/76(2006.01)I
摘要
本发明公开了一种污水处理用一体化净水设备，具体涉及叠片螺旋式污泥脱水机领域，包括出泥箱，出泥箱的中心位置处设有螺旋转轴，出泥箱的内侧螺纹连接有对应式面板，对应式面板的一侧固定安装有横置圆杆横置圆杆的外侧套接有第一压缩复合弹簧，横置圆杆的外侧滑动连接有工字型滑动套，工字型滑动套的外侧套接有预制型环扣，预制型环扣的底部固定安装有活动挤压板，活动挤压板的数量设置为多个，多个活动挤压板关于出泥箱的横向中心线呈环形等距依次排列设置。本发明通过设置了活动挤压板，通过活动转筒带动多个活动挤压板反复滑动，从而不仅将污泥中的水分挤出，还避免了堵塞，因此提升了新颖性与实用性。
权利要求书

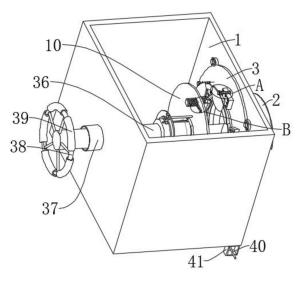

1.一种污水处理用一体化净水设备，包括出泥箱(1)，其特征在于：所述出泥箱(1)的中心位置处设有螺旋转轴(2)，所述出泥箱(1)的内侧螺纹连接有对应式面板(3)，所述对应式面板(3)的一侧固定安装有横置圆杆(4)所述横置圆杆(4)的外侧套接有第一压缩复合弹簧(5)，所述横置圆杆(4)的外侧滑动连接有工字型滑动套(6)，所述工字型滑动套(6)的外侧套接有预制型环扣(7)，所述预制型环扣(7)的底部固定安装有活动挤压板(8)，所述活动挤压板(8)的数量设置为多个，多个所述活动挤压板(8)关于出泥箱(1)的横向中心线呈环形等距依次排列设置，多个所述活动挤压板(8)之间均固定连接有弹性连接带(9)，所述出泥箱(1)的内侧设有脱水机背压板(10)，所述脱水机背压板(10)的内部滑动连接有活动方框(11)，所述活动方框(11)的一侧固定安装有预制型框架(12)，所述预制型框架(12)的外侧转动连接有活动转筒(13)，所述脱水机背压板(10)的一侧固定安装有预制型滑轨(14)，所述预制型滑轨(14)的外侧开设有限位卡槽(15)，所述预制型滑轨(14)的内侧滑动连接有活动圆杆(16)，所述活动圆杆(16)的外侧固定安装有对应式卡柱(17)，所述活动方框(11)的外侧开设有对应式插接槽(18)，所述对应式面板(3)的一侧固定安装有对应式底座(20)。
2.根据权利要求1所述的一种污水处理用一体化净水设备，其特征在于：所述活动挤压板(8)的一侧固定安装有对应式凸块(19)，所述对应式底座(20)的内侧滑动连接有活动过滤板(21)，所述对应式凸块(19)的底端端口面积与活动过滤板(21)的底端端口面积一致。
3.根据权利要求2所述的一种污水处理用一体化净水设备，其特征在于：所述对应式底座(20)的内侧固定安装有包覆圆筒(22)，所述包覆圆筒(22)的内侧设有第二压缩复合弹簧(23)，所述第二压缩复合弹簧(23)的一端设有活动工字型推板(24)。
4.根据权利要求3所述的一种污水处理用一体化净水设备，其特征在于：所述活动工字型推板(24)与包覆圆筒(22)呈滑动连接状设置，所述活动工字型推板(24)的一端与活动过滤板(21)呈相贴合设置。
5.根据权利要求3所述的一种污水处理用一体化净水设备，其特征在于：所述对应式底座(20)的内侧连通设有导流管(25)，所述导流管(25)的一端连通设有储水管(26)。
6.根据权利要求1所述的一种污水处理用一体化净水设备，其特征在于：所述脱水机背压板(10)的一端固定安装有连接圆杆(27)，所述连接圆杆(27)的一端固定安装有滑动圆板(28)，所述滑动圆板(28)的内侧固定安装有限位滑块(29)，所述限位滑块(29)的外侧滑动连接有对应式转筒(30)。
7.根据权利要求6所述的一种污水处理用一体化净水设备，其特征在于：所述滑动圆板(28)的一侧固定安装有螺旋槽式横板(31)，所述螺旋槽式横板(31)的内侧螺纹连接有螺纹杆(32)，所述螺纹杆(32)的一端固定安装有限位垫片(33)。
8.根据权利要求7所述的一种污水处理用一体化净水设备，其特征在于：所述对应式转筒(30)的一端固定安装有限位凸条(34)，所述限位凸条(34)的外侧卡接有凹槽式圆块(35)，所述凹槽式圆块(35)固定安装在螺旋转轴(2)的一端。
9.根据权利要求8所述的一种污水处理用一体化净水设备，其特征在于：所述对应式转筒(30)远离限位凸条(34)的一端转动连接有螺纹推杆(36)，所述螺纹推杆(36)的外侧螺纹连接有螺纹圆筒(37)，所述螺纹圆筒(37)固定安装在出泥箱(1)的内侧，所述螺纹推杆(36)的一端固定安装有转动盘(38)，所述转动盘(38)的外侧套接有橡胶防护套(39)。
10.根据权利要求5所述的一种污水处理用一体化净水设备，其特征在于：所述储水管(26)的外侧连通设有排水管(40)，所述出泥箱(1)的底部固定安装有支撑件(41)。
发明内容
为了克服现有技术的上述缺陷，本发明的实施例提供一种污水处理用一体化净水设备，通过螺旋转轴将污泥输送至对应式面板的内侧，利用螺旋转轴带动脱水机背压板转动，通过活动转筒与活动挤压板接触，活动转筒在活动挤压板表面滚动的同时带动活动挤压板下压，通过活动挤压板带动污泥与对应式底座挤压，从而将污泥中残留的水分挤出，使得污泥形成更加干燥的泥饼，当活动转筒转动至下一个活动挤压板时，上一个活动挤压板通过第一压缩复合弹簧回弹从而快速复位，失去活动挤压板的压力后，利用螺旋转轴持续转动输送污泥将已经干燥的泥饼排出，通过活动转筒带动多个活动挤压板反复滑动，从而不仅将污泥中的水分挤出，还避免了堵塞，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种污水处理用一体化净水设备，包括出泥箱，所述出泥箱的中心位置处设有螺旋转轴，所述出泥箱的内侧螺纹连接有对应式面板，所述对应式面板的一侧固定安装有横置圆杆所述横置圆杆的外侧套接有第一压缩复合弹簧，所述横置圆杆的外侧滑动连接有工字型滑动套，所述工字型滑动套的外侧套接有预制型环扣，所述预制型环扣的底部固定安装有活动挤压板，所述活动挤压板的数量设置为多个，多个所述活动挤压板关于出泥箱的横向中心线呈环形等距依次排列设置，多个所述活动挤压板之间均固定连接有弹性连接带，所述出泥箱的内侧设有脱水机背压板，所述脱水机背压板的内部滑动连接有活动方框，所述活动方框的一侧固定安装有预制型框架，所述预制型框架的外侧转动连接有活动转筒，所述脱水机背压板的一侧固定安装有预制型滑轨，所述预制型滑轨的外侧开设有限位卡槽，所述预制型滑轨的内侧滑动连接有活动圆杆，所述活动圆杆的外侧固定安装有对应式卡柱，所述活动方框的外侧开设有对应式插接槽，所述对应式面板的一侧固定安装有对应式底座。
通过采用上述技术方案，当螺旋转轴将污泥输送至对应式面板的内侧时，利用螺旋转轴带动脱水机背压板转动，通过活动转筒与活动挤压板接触，活动转筒在活动挤压板表面滚动的同时带动活动挤压板下压，通过活动挤压板带动污泥与对应式底座挤压，从而将污泥中残留的水分挤出，使得污泥形成更加干燥的泥饼，当活动转筒转动至下一个活动挤压板时，上一个活动挤压板通过第一压缩复合弹簧回弹从而快速复位，失去活动挤压板的压力后，利用螺旋转轴持续转动输送污泥将已经干燥的泥饼排出，从而泥饼的水分挤出后减少其黏性，降低了被堵塞的风险。
在一个优选的实施方式中，所述活动挤压板的一侧固定安装有对应式凸块，所述对应式底座的内侧滑动连接有活动过滤板，所述对应式凸块的底端端口面积与活动过滤板的底端端口面积一致。
通过采用上述技术方案，当活动挤压板在下压时，通过对应式凸块带动污泥与活动过滤板接触，从而推动活动过滤板缩回对应式底座内部，利用对应式凸块与对应式底座挤压，使得污泥中的水分排进对应式底座内，防止水浸湿其余的污泥。
在一个优选的实施方式中，所述对应式底座的内侧固定安装有包覆圆筒，所述包覆圆筒的内侧设有第二压缩复合弹簧，所述第二压缩复合弹簧的一端设有活动工字型推板。
通过采用上述技术方案，当活动挤压板被第一压缩复合弹簧带动回弹时，通过第二压缩复合弹簧回弹推动活动工字型推板，利用活动工字型推板推动活动过滤板进行复位的同时将泥饼推出，泥饼从而掉落。
在一个优选的实施方式中，所述活动工字型推板与包覆圆筒呈滑动连接状设置，所述活动工字型推板的一端与活动过滤板呈相贴合设置。
通过采用上述技术方案，通过包覆圆筒对活动工字型推板起到限位的作用，利用活动工字型推板对活动过滤板保持贴合，从而当第二压缩复合弹簧回弹时，通过活动工字型推板推动活动过滤板复位。
在一个优选的实施方式中，所述对应式底座的内侧连通设有导流管，所述导流管的一端连通设有储水管。
通过采用上述技术方案，当污泥进入对应式底座内部时，通过活动工字型推板支撑活动过滤板，与活动挤压板形成相对的压力，利用活动过滤板过滤掉污泥中的水分，使得水分从活动过滤板处流至对应式底座内部，通过导流管排向储水管内，对水分起到收集的作用，从而防止水分将其余的污泥浸湿。
在一个优选的实施方式中，所述脱水机背压板的一端固定安装有连接圆杆，所述连接圆杆的一端固定安装有滑动圆板，所述滑动圆板的内侧固定安装有限位滑块，所述限位滑块的外侧滑动连接有对应式转筒。
通过采用上述技术方案，通过推动滑动圆板，利用限位滑块在对应式转筒内滑动，从而调节脱水机背压板与活动挤压板的间距。
在一个优选的实施方式中，所述滑动圆板的一侧固定安装有螺旋槽式横板，所述螺旋槽式横板的内侧螺纹连接有螺纹杆，所述螺纹杆的一端固定安装有限位垫片。
通过采用上述技术方案，当脱水机背压板与活动挤压板的间距调节好后，通过转动螺纹杆带动限位垫片下压与对应式转筒表面抵紧，从而对脱水机背压板固定限位，防止脱水机背压板偏移位置。
在一个优选的实施方式中，所述对应式转筒的一端固定安装有限位凸条，所述限位凸条的外侧卡接有凹槽式圆块，所述凹槽式圆块固定安装在螺旋转轴的一端。
通过采用上述技术方案，通过凹槽式圆块与限位凸条卡接，从而当螺旋转轴转动时，带动脱水机背压板转动。
在一个优选的实施方式中，所述对应式转筒远离限位凸条的一端转动连接有螺纹推杆，所述螺纹推杆的外侧螺纹连接有螺纹圆筒，所述螺纹圆筒固定安装在出泥箱的内侧，所述螺纹推杆的一端固定安装有转动盘，所述转动盘的外侧套接有橡胶防护套。
通过采用上述技术方案，利用螺纹推杆对对应式转筒支撑的同时，且不妨碍对应式转筒转动，通过转动橡胶防护套调节脱水机背压板与对应式面板的间距，当脱水机背压板远离对应式面板时，间距增大，更方便后期的维护。
在一个优选的实施方式中，所述储水管的外侧连通设有排水管，所述出泥箱的底部固定安装有支撑件。
通过采用上述技术方案，当水排至储水管内时，流至排水管处排出，利用支撑件对排水管支撑，使得水排至出泥箱的外侧，防止水接触到干燥的泥饼。
本发明的技术效果和优点：
1、当螺旋转轴将污泥输送至对应式面板的内侧时，利用螺旋转轴带动脱水机背压板转动，通过活动转筒与活动挤压板接触，活动转筒在活动挤压板表面滚动的同时带动活动挤压板下压，通过活动挤压板带动污泥与对应式底座挤压，从而将污泥中残留的水分挤出，使得污泥形成更加干燥的泥饼，当活动转筒转动至下一个活动挤压板时，上一个活动挤压板通过第一压缩复合弹簧回弹从而快速复位，失去活动挤压板的压力后，利用螺旋转轴持续转动输送污泥将已经干燥的泥饼排出，通过活动转筒带动多个活动挤压板反复滑动，从而不仅将污泥中的水分挤出，还避免了堵塞，因此提升了新颖性与实用性；
2、当活动挤压板在下压时，通过对应式凸块带动污泥与活动过滤板接触，从而推动活动过滤板缩回对应式底座内部，通过活动工字型推板支撑活动过滤板，与活动挤压板形成相对的压力，利用活动过滤板过滤掉污泥中的水分，使得水分从活动过滤板处流至对应式底座内部，通过导流管排向储水管内，流至排水管处排出，利用支撑件对排水管支撑，使得水排至出泥箱的外侧，防止水接触到干燥的泥饼，当活动挤压板被第一压缩复合弹簧带动回弹时，通过第二压缩复合弹簧回弹推动活动工字型推板，利用活动工字型推板推动活动过滤板进行复位的同时将泥饼推出，泥饼从而掉落，因此实现干湿分离，提升了便捷性。
（发明人：夏晓玖）
