公布日：2022.12.27
申请日：2022.10.19
分类号：C02F9/12(2006.01)I
摘要
本发明公开了一种抗结焦、结垢及腐蚀的废水脱盐净化系统，包括用于容纳高盐废水的废水储槽，所述废水储槽的顶部入口连接至强磁水处理器的出口，所述废水储槽的出口连接至废水换热器的管侧入口，所述废水换热器的管侧出口连接至冷却结晶器的入口，所述冷却结晶器的出口设置为两组。本发明通过在废水进入废水储槽前通过强磁水处理器对废水进行处理，强磁水处理器中的强磁场对高盐废水中作为溶剂的水进行磁化作用，降低了水的汽化潜热，减少了水蒸气蒸发所需的能量，同时高盐废水中阴阳离子在高压电场、强磁场作用下，受反向力而分离，无法结合产生结晶，从而避免了在低温蒸发过程中结垢堵塞，防止管道被腐蚀，提高了系统整体的运行寿命。
权利要求书

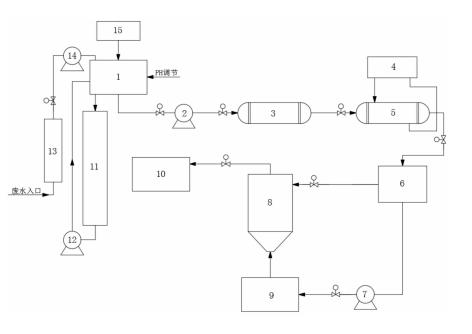

1.一种抗结焦、结垢及腐蚀的废水脱盐净化系统，其特征在于：包括用于容纳高盐废水的废水储槽(1)，所述废水储槽(1)的顶部入口连接至强磁水处理器(13)的出口，所述废水储槽(1)的出口连接至废水换热器(3)的管侧入口，所述废水换热器(3)的管侧出口连接至冷却结晶器(6)的入口，所述冷却结晶器(6)的出口设置为两组，所述冷却结晶器(6)的侧边出口连接至离心机(8)，所述冷却结晶器(6)的底部出口连接至综合废水池(9)，所述离心机(8)底部的入口连接至综合废水池(9)的出口，所述离心机(8)顶部的出口连接至废盐储槽(10)。
2.根据权利要求1所述的一种抗结焦、结垢及腐蚀的废水脱盐净化系统，其特征在于：所述强磁水处理器(13)与废水储槽(1)之间连接有第二输送泵(14)，所述废水储槽(1)与废水换热器(3)之间连接有废水泵(2)，所述冷却结晶器(6)与综合废水池(9)之间连接有第一输送泵(7)。
3.根据权利要求1所述的一种抗结焦、结垢及腐蚀的废水脱盐净化系统，其特征在于：所述废水储槽(1)底部的出口连接至冷却塔(11)的入口，所述冷却塔(11)的出口连接至废水储槽(1)侧面的入口，且冷却塔(11)与废水储槽(1)之间连接有循环泵(12)。
4.根据权利要求1所述的一种抗结焦、结垢及腐蚀的废水脱盐净化系统，其特征在于：所述废水换热器(3)与冷却结晶器(6)之间设置有冷却机组换热器(5)，所述冷却机组换热器(5)的管侧入口连接至冷却机组(4)的出口，所述冷却机组换热器(5)的管侧出口连接至冷却机组(4)的入口。
5.根据权利要求3所述的一种抗结焦、结垢及腐蚀的废水脱盐净化系统，其特征在于：所述废水储槽(1)内部设有冷却盘管，所述冷却盘管的入口通过循环泵(12)与冷却塔(11)的液体入口连接，所述冷却盘管的出口与冷却塔(11)的液体出口连接。
6.根据权利要求1所述的一种抗结焦、结垢及腐蚀的废水脱盐净化系统，其特征在于：所述废水储槽(1)的表面安装有用于对氨氮进行固化的PH调节管路，所述PH调节管路所使用的调节介质为盐酸。
7.根据权利要求1所述的一种抗结焦、结垢及腐蚀的废水脱盐净化系统，其特征在于：所述废水储槽(1)的顶部管道连接至低温蒸汽升温升压机组(15)的出口，所述废水储槽(1)中高盐废水的临界压力范围为10MPa-25MPa，所述废水储槽(1)中高盐废水的临界温度范围为250℃-450℃。
发明内容
本发明的目的在于提供一种抗结焦、结垢及腐蚀的废水脱盐净化系统，以解决上述背景技术中提出现有技术中处理高盐废水时会出现盐分结晶的现象，导致管道内部结垢堵塞，进而导致管道被腐蚀的问题。
为实现上述目的，本发明采用了如下技术方案：一种抗结焦、结垢及腐蚀的废水脱盐净化系统，包括用于容纳高盐废水的废水储槽，所述废水储槽的顶部入口连接至强磁水处理器的出口，所述废水储槽的出口连接至废水换热器的管侧入口，所述废水换热器的管侧出口连接至冷却结晶器的入口，所述冷却结晶器的出口设置为两组，所述冷却结晶器的侧边出口连接至离心机，所述冷却结晶器的底部出口连接至综合废水池，所述离心机底部的入口连接至综合废水池的出口，所述离心机顶部的出口连接至废盐储槽。
优选的，所述强磁水处理器与废水储槽之间连接有第二输送泵，所述废水储槽与废水换热器之间连接有废水泵，所述冷却结晶器与综合废水池之间连接有第一输送泵。
优选的，所述废水储槽底部的出口连接至冷却塔的入口，所述冷却塔的出口连接至废水储槽侧面的入口，且冷却塔与废水储槽之间连接有循环泵。
优选的，所述废水换热器与冷却结晶器之间设置有冷却机组换热器，所述冷却机组换热器的管侧入口连接至冷却机组的出口，所述冷却机组换热器的管侧出口连接至冷却机组的入口。
优选的，所述废水储槽内部设有冷却盘管，所述冷却盘管的入口通过循环泵与冷却塔的液体入口连接，所述冷却盘管的出口与冷却塔的液体出口连接。
优选的，所述废水储槽的表面安装有用于对氨氮进行固化的PH调节管路，所述PH调节管路所使用的调节介质为盐酸。
优选的，所述废水储槽的顶部管道连接至低温蒸汽升温升压机组的出口，所述废水储槽中高盐废水的临界压力范围为10MPa-25MPa，所述废水储槽中高盐废水的临界温度范围为250℃-450℃。
本发明提出的一种抗结焦、结垢及腐蚀的废水脱盐净化系统，与现有技术相比，具有以下优点：
1、本发明通过在废水进入废水储槽前通过强磁水处理器对废水进行处理，强磁水处理器中的强磁场对高盐废水中作为溶剂的水进行磁化作用，降低了水的汽化潜热，减少了水蒸气蒸发所需的能量，同时高盐废水中阴阳离子在高压电场、强磁场作用下，受反向力而分离，无法结合产生结晶，从而避免了在低温蒸发过程中结垢堵塞，防止管道被腐蚀，提高了系统整体的运行寿命；
2、本发明增加了冷冻机组和冷冻机组换热器，通过调节冷冻机组的功率，控制高盐废水的最终冷却温度，保证高盐废水冷却温度稳定、冷却结晶脱盐工艺连续运行，而且通过在废水储槽内部设置了冷却盘管，通过冷却塔和循环泵能够向废水储槽内引入循环冷却水将高盐废水快速冷却至室温。
（发明人：顾鼎;许羽;陈飞;朱亮;王延哲;李红兵;杨书忠;陈卓;刘晓飞）
