公布日：2022.10.04
申请日：2022.07.07
分类号：C02F9/12(2006.01)I;C02F1/48(2006.01)I;B01D36/04(2006.01)I;B01D33/11(2006.01)I;B01D33/72(2006.01)I;C02F101/20(2006.01)N
摘要
本发明公开了一种工厂污水循环处理设备，其结构包括过滤机构、沉淀箱、排水管、支撑脚、循环水箱、循环管，过滤机构安装在沉淀箱顶部并且相贯通，沉淀箱底部设有排水管并且相贯通，转动滤筒对污水进行旋转过滤，避免悬浮物和胶状物堵塞在滤网机构内部，通过外贴板内侧端设置的滚珠与转动滤筒外侧端面抵触滑动，避免转动过程中发生卡顿，旋转片带动进水筒进行转动，经过进水筒内部的磁棒将污水中的固体金属进行磁性吸附去除，避免固体金属在污水中发生下沉参与化学反应，通过扭力轴为摆动片施加弹性扭力，使得摆动片受到污水水压时能够进行上下摆动，提高对污水中悬浮物和胶状物进行过滤的效果。
权利要求书

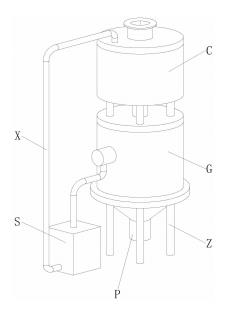

1.一种工厂污水循环处理设备，其结构包括过滤机构（C）、沉淀箱（G）、排水管（P）、支撑脚（Z）、循环水箱（S）、循环管（X），所述过滤机构（C）安装在沉淀箱（G）顶部并且相贯通，所述沉淀箱（G）底部设有排水管（P）并且相贯通，所述支撑脚（Z）焊接于沉淀箱（G）底部，所述沉淀箱（G）通过管道与循环水箱（S）相贯通，所述循环水箱（S）通过循环管（X）与过滤机构（C）上端内部相贯通，其特征在于：所述过滤机构（C）包括过滤箱（c5）、进水管（c9）、辅滑机构（c4）、滤网机构（c7）、出水管（c2），所述过滤箱（c5）安装在沉淀箱（G）顶部，并且过滤箱（c5）顶部设有进水管（c9），所述辅滑机构（c4）安装在过滤箱（c5）内部上端，并且辅滑机构（c4）与滤网机构（c7）外侧端面滑动连接，所述滤网机构（c7）设在过滤箱（c5）内部上端，并且滤网机构（c7）位于进水管（c9）下方，所述出水管（c2）嵌在过滤箱（c5）底部，并且出水管（c2）与沉淀箱（G）顶部相贯通，所述循环水箱（S）通过循环管（X）与过滤箱（c5）上端内部相贯通。
2.根据权利要求1所述的一种工厂污水循环处理设备，其特征在于：所述辅滑机构（c4）包括弹簧管套（c45）、挤压杆（c41）、外贴板（c48）、滚珠（c42），所述弹簧管套（c45）固定安装在过滤箱（c5）内壁上，并且挤压杆（c41）外侧端采用间隙配合安装在弹簧管套（c45）内部，所述挤压杆（c41）内侧端与外贴板（c48）外侧端面相焊接，所述外贴板（c48）内侧端面设有滚珠（c42），并且外贴板（c48）位于滤网机构（c7）外侧，所述滚珠（c42）与滤网机构（c7）外侧端面滑动连接。
3.根据权利要求2所述的一种工厂污水循环处理设备，其特征在于：所述滤网机构（c7）包括转动滤筒（c78）、支撑连杆（c74）、叶片（c76）、吸附机构（c72），所述转动滤筒（c78）设在过滤箱（c5）内部上端，并且转动滤筒（c78）外侧端面与滚珠（c42）滑动连接，所述转动滤筒（c78）内侧与支撑连杆（c74）上端相焊接，所述支撑连杆（c74）下端焊接有叶片（c76），所述吸附机构（c72）位于转动滤筒（c78）上端中部。
4.根据权利要求3所述的一种工厂污水循环处理设备，其特征在于：所述吸附机构（c72）包括分离管（72t）、导向片（72d）、磁吸机构（72x）、限位管（72b）、弹簧杆（72v）、分散机构（72n），所述分离管（72t）位于转动滤筒（c78）上端中部，并且分离管（72t）内部上端设有导向片（72d），所述导向片（72d）位于磁吸机构（72x）上方，所述磁吸机构（72x）设在分离管（72t）内部，所述限位管（72b）固定安装在分离管（72t）内部中端，所述弹簧杆（72v）上端采用间隙配合安装在限位管（72b）内部，并且弹簧杆（72v）下端焊接有分散机构（72n），所述分散机构（72n）位于分离管（72t）下方。
5.根据权利要求4所述的一种工厂污水循环处理设备，其特征在于：所述磁吸机构（72x）包括进水筒（x3）、旋转片（x1）、进水槽（c6）、磁棒（x9），所述进水筒（x3）位于导向片（72d）下方，并且进水筒（x3）外侧设有旋转片（x1），所述进水槽（c6）贯穿于进水筒（x3）外侧内部，所述磁棒（x9）贯穿于进水筒（x3）内部中端，并且进水筒（x3）通过磁棒（x9）设在分离管（72t）内部。
6.根据权利要求4所述的一种工厂污水循环处理设备，其特征在于：所述分散机构（72n）包括固定盘（n2）、扭力轴（v8）、摆动片（n4），所述固定盘（n2）上端面与弹簧杆（72v）下端相焊接，所述固定盘（n2）内部通过扭力轴（v8）与摆动片（n4）内侧端相铰接，所述摆动片（n4）位于分离管（72t）下方。
发明内容
本发明实现技术目的所采用的技术方案是：该一种工厂污水循环处理设备，其结构包括过滤机构、沉淀箱、排水管、支撑脚、循环水箱、循环管，所述过滤机构安装在沉淀箱顶部并且相贯通，所述沉淀箱底部设有排水管并且相贯通，所述支撑脚焊接于沉淀箱底部，所述沉淀箱通过管道与循环水箱相贯通，所述循环水箱通过循环管与过滤机构上端内部相贯通，所述过滤机构包括过滤箱、进水管、辅滑机构、滤网机构、出水管，所述过滤箱安装在沉淀箱顶部，并且过滤箱顶部设有进水管，所述辅滑机构安装在过滤箱内部上端，并且辅滑机构与滤网机构外侧端面滑动连接，所述滤网机构设在过滤箱内部上端，并且滤网机构位于进水管下方，所述出水管嵌在过滤箱底部，并且出水管与沉淀箱顶部相贯通，所述循环水箱通过循环管与过滤箱上端内部相贯通，所述辅滑机构共设有两个，并且呈对称安装在滤网机构外侧左右两端。
作为本发明的进一步改进，所述辅滑机构包括弹簧管套、挤压杆、外贴板、滚珠，所述弹簧管套固定安装在过滤箱内壁上，并且挤压杆外侧端采用间隙配合安装在弹簧管套内部，所述挤压杆内侧端与外贴板外侧端面相焊接，所述外贴板内侧端面设有滚珠，并且外贴板位于滤网机构外侧，所述滚珠与滤网机构外侧端面滑动连接，所述外贴板呈圆锥形弧面结构，与滤网机构外侧端面较为贴合，并且外贴板内侧端面等距设有五个滚珠。
作为本发明的进一步改进，所述滤网机构包括转动滤筒、支撑连杆、叶片、吸附机构，所述转动滤筒设在过滤箱内部上端，并且转动滤筒外侧端面与滚珠滑动连接，所述转动滤筒内侧与支撑连杆上端相焊接，所述支撑连杆下端焊接有叶片，所述吸附机构位于转动滤筒上端中部，所述叶片共设有四个，并且均设在支撑连杆下端，所述吸附机构上端采用卡合的方式安装在进水管内部。
作为本发明的进一步改进，所述吸附机构包括分离管、导向片、磁吸机构、限位管、弹簧杆、分散机构，所述分离管位于转动滤筒上端中部，并且分离管内部上端设有导向片，所述导向片位于磁吸机构上方，所述磁吸机构设在分离管内部，所述限位管固定安装在分离管内部中端，所述弹簧杆上端采用间隙配合安装在限位管内部，并且弹簧杆下端焊接有分散机构，所述分散机构位于分离管下方，所述磁吸机构共设有两个，并且呈左右对称安装在倒V字型的导向片两侧下端。
作为本发明的进一步改进，所述磁吸机构包括进水筒、旋转片、进水槽、磁棒，所述进水筒位于导向片下方，并且进水筒外侧设有旋转片，所述进水槽贯穿于进水筒外侧内部，所述磁棒贯穿于进水筒内部中端，并且进水筒通过磁棒设在分离管内部，所述进水槽共设有六个，并且呈环型等距分布在进水筒外侧内部。
作为本发明的进一步改进，所述分散机构包括固定盘、扭力轴、摆动片，所述固定盘上端面与弹簧杆下端相焊接，所述固定盘内部通过扭力轴与摆动片内侧端相铰接，所述摆动片位于分离管下方，所述摆动片共设有四个，并且设在固定盘外侧四个方位上，每个摆动片与固定盘连接处均设有两个扭力轴。
本发明的有益效果在于：
1.叶片带动支撑连杆转动，转动滤筒对污水进行旋转过滤，避免悬浮物和胶状物堵塞在滤网机构内部，外贴板始终与转动的转动滤筒外侧端面进行贴合，并且通过外贴板内侧端设置的滚珠与转动滤筒外侧端面抵触滑动，从而提高转动滤筒进行旋转过滤过程中的顺滑程度，避免转动过程中发生卡顿。
2.旋转片带动进水筒进行转动，通过外侧设置的六个进水槽使得进水筒在进行转动的过程中不断的进水，经过进水筒内部的磁棒将污水中的固体金属进行磁性吸附去除，避免固体金属在污水中发生下沉参与化学反应，通过扭力轴为摆动片施加弹性扭力，使得摆动片受到污水水压时能够进行上下摆动，提高污水与外侧的转动滤筒进行接触，从而提高对污水中悬浮物和胶状物进行过滤的效果。
（发明人：王宁;王世友;王中和）
