公布日：2022.09.16
申请日：2022.08.18
分类号：B01D29/50(2006.01)I;B01D29/82(2006.01)I;B01D35/12(2006.01)I
摘要
本发明公开了一种便于清理的农村污水自动化处理装置及其处理方法，涉及农村污水处理相关领域，为解决目前清理垃圾时必须停止进水，使垃圾位置没有水分后推动垃圾进入垃圾箱中，垃圾清理完后才能进水，不能连续进行清理工作，且过滤出的垃圾没有处理过程直接进入垃圾箱中，垃圾箱中垃圾之间空隙大，占用垃圾存放空间的问题。所述处理池上端设置有垃圾处理机构，垃圾处理机构设置有两组，所述垃圾处理机构包括连接横板，所述连接横板下端通过电机支架安装有第二驱动电机，所述第二驱动电机的输出轴端设置有竖向驱动蜗杆，所述连接横板下端沿第二驱动电机的两侧设置有第三转动座，所述第三转动座上通过轴转动连接有从动蜗轮。
权利要求书
1.一种便于清理的农村污水自动化处理装置，包括处理池（1），其特征在于：所述处理池（1）上端设置有垃圾处理机构（14），垃圾处理机构（14）设置有两组，所述垃圾处理机构（14）包括连接横板（20），所述连接横板（20）下端通过电机支架安装有第二驱动电机（21），所述第二驱动电机（21）的输出轴端设置有竖向驱动蜗杆（22），所述连接横板（20）下端沿第二驱动电机（21）的两侧设置有第三转动座（25），所述第三转动座（25）上通过轴转动连接有从动蜗轮（26），从动蜗轮（26）与竖向驱动蜗杆（22）啮合，所述从动蜗轮（26）上一体连接有固定块（27），所述固定块（27）远离从动蜗轮（26）的一端固定连接有L形连接杆（28），所述L形连接杆（28）另一端焊接固定有第四转动座（29），所述第四转动座（29）上通过轴转动连接有转动调节杆（30），所述转动调节杆（30）的另一端通过轴转动连接有第五转动座（31），两个所述第五转动座（31）的下端共同焊接固定有垃圾拦截组件（32），所述垃圾拦截组件（32）内部设置为垃圾拦截腔（50），所述垃圾拦截腔（50）内部的上端滑动连接有压板（51），压板（51）的外侧面设置有橡胶层，所述竖向驱动蜗杆（22）的下端焊接固定有连接块（23），所述连接块（23）的下端焊接固定有中间杆（24），中间杆（24）的另一端延伸至垃圾拦截腔（50）的内部与压板（51）通过轴承转动连接；所述处理池（1）的中间设置有中间隔墙（2），所述处理池（1）内部沿中间隔墙（2）的一端设置为污水处理腔（3），所述处理池（1）内部沿中间隔墙（2）的另一端设置为垃圾堆放腔（4），所述处理池（1）上端两侧设置有区域调节机构（7），垃圾处理机构（14）与区域调节机构（7）对应设置，所述区域调节机构（7）与处理池（1）通过支撑立板（13）支撑固定，所述区域调节机构（7）上开设有中间滑动槽（8），所述中间滑动槽（8）内安装有驱动丝杆（9），所述区域调节机构（7）一端沿驱动丝杆（9）的一端安装有第一驱动电机（12），所述区域调节机构（7）上沿中间滑动槽（8）的两侧开设有侧滑动槽（10），所述侧滑动槽（10）内固定连接有限位杆（11）。
2.根据权利要求1所述的一种便于清理的农村污水自动化处理装置，其特征在于：所述垃圾拦截组件（32）包括拦截箱体（37）和拦截板体（38），所述拦截箱体（37）包括上板体（39），所述上板体（39）的前端开设有矩形槽（40），所述矩形槽（40）内通过轴承转动连接有连接杆（41），所述连接杆（41）外部的中间固定连接有从动齿轮（42），所述拦截板体（38）包括转动部（47），转动部（47）与连接杆（41）焊接固定，所述上板体（39）上端的前端安装有第三驱动电机（49），所述第三驱动电机（49）的输出轴端安装有横向驱动蜗杆（48），横向驱动蜗杆（48）与从动齿轮（42）啮合。
3.根据权利要求2所述的一种便于清理的农村污水自动化处理装置，其特征在于：所述上板体（39）的下端焊接固定有第一焊接框架（43），所述第一焊接框架（43）内焊接固定有C形拦截网板（44），所述拦截板体（38）还包括第二焊接框架（45），转动部（47）焊接固定于第二焊接框架（45）内端的上端，所述第二焊接框架（45）内焊接固定有矩形拦截网板（46）。
4.根据权利要求3所述的一种便于清理的农村污水自动化处理装置，其特征在于：所述垃圾拦截组件（32）内部的下端设置有下缓冲组件（52），所述下缓冲组件（52）包括上矩形板（53），所述上矩形板（53）的前端一体连接有导料斜板（54），所述导料斜板（54）的前端以及上矩形板（53）的后端均一体连接有限位立板（55），所述限位立板（55）内端的下端一体连接有固定内沿（56），两个所述限位立板（55）之间沿固定内沿（56）的上端设置有下矩形板（57），所述下矩形板（57）与上矩形板（53）之间阵列固定有缓冲弹簧（58），所述下矩形板（57）的两端设置为焊接部（59），焊接部（59）焊接于第一焊接框架（43）内侧的上端。
5.根据权利要求4所述的一种便于清理的农村污水自动化处理装置，其特征在于：所述L形连接杆（28）上贯穿设置有限位滑槽（33），所述连接横板（20）下端沿第三转动座（25）的外侧焊接固定有第六转动座（35），所述第六转动座（35）通过轴转动连接有减震器（34），所述减震器（34）的另一端穿过L形连接杆（28）与转动轴（36）连接，转动轴（36）在限位滑槽（33）内自由转动并滑动，转动轴（36）的两端沿L形连接杆（28）的两端设置有限位头。
6.根据权利要求5所述的一种便于清理的农村污水自动化处理装置，其特征在于：所述连接横板（20）的上端设置有连接滑动板（15），连接滑动板（15）与驱动丝杆（9）通过螺纹连接，连接滑动板（15）与限位杆（11）滑动连接，所述连接滑动板（15）与连接横板（20）之间一端的中间设置有转动块（18）和第二转动座（19），转动块（18）和第二转动座（19）通过轴转动连接，转动块（18）与连接滑动板（15）焊接固定，第二转动座（19）与连接横板（20）焊接固定，所述连接滑动板（15）与连接横板（20）之间另一端的两侧安装有驱动液压杆（17），所述驱动液压杆（17）与连接滑动板（15）之间以及驱动液压杆（17）输出杆与连接横板（20）之间通过第一转动座（16）转动连接。
7.根据权利要求6所述的一种便于清理的农村污水自动化处理装置，其特征在于：所述处理池（1）的一侧安装有进水管（5），所述处理池（1）的另一侧安装有排水管（6），进水管（5）和排水管（6）的另一端均延伸至污水处理腔（3）的内部。
8.一种处理方法，基于权利要求7所述的一种便于清理的农村污水自动化处理装置实现，其特征在于，包括如下步骤：步骤一：前一组垃圾处理机构（14）上的第三驱动电机（49）驱动横向驱动蜗杆（48）转动，因横向驱动蜗杆（48）与从动齿轮（42）啮合，从动齿轮（42）驱动连接杆（41）转动，使转动部（47）和拦截板体（38）转动，拦截板体（38）转动打开，拦截箱体（37）的垃圾拦截腔（50）暴露；步骤二：垃圾顺着水流到达拦截箱体（37）位置，顺着下缓冲组件（52）上的导料斜板（54）进入垃圾拦截腔（50）内，持续收集垃圾；步骤三：需要清理垃圾时，前一组垃圾处理机构（14）上第三驱动电机（49）驱动横向驱动蜗杆（48）转动，拦截板体（38）转动封闭拦截箱体（37）的进入口位置；同时后一组垃圾处理机构（14）上第三驱动电机（49）驱动横向驱动蜗杆（48）转动，使拦截板体（38）转动打开，拦截箱体（37）的垃圾拦截腔（50）暴露；步骤四：前一组垃圾处理机构（14）上第二驱动电机（21）驱动竖向驱动蜗杆（22）转动，因竖向驱动蜗杆（22）与从动蜗轮（26）的啮合关系带动从动蜗轮（26）、固定块（27）和L形连接杆（28）向上转动，通过转动调节杆（30）拉动垃圾拦截组件（32）向上，垃圾拦截组件（32）内水分通过C形拦截网板（44）和矩形拦截网板（46）漏回污水处理腔（3）；步骤五：垃圾拦截组件（32）向上运动的同时，压板（51）与中间杆（24）连接，压板（51）相对垃圾拦截组件（32）向下运动挤压垃圾拦截腔（50）内垃圾，随着垃圾拦截组件（32）持续向上，离开污水处理腔（3）内，垃圾拦截腔（50）内垃圾被挤压更加完全，水分被滤出，垃圾之间的空间被缩减，下缓冲组件（52）上的缓冲弹簧（58）在压力作用下压缩；步骤六：前一组垃圾处理机构（14）上的第一驱动电机（12）驱动驱动丝杆（9）转动，连接滑动板（15）沿着中间滑动槽（8）和侧滑动槽（10）向垃圾堆放腔（4）方向滑动，前一组垃圾处理机构（14）上第三驱动电机（49）驱动横向驱动蜗杆（48）转动，使拦截板体（38）转动打开，拦截箱体（37）的垃圾拦截腔（50）暴露，驱动液压杆（17）的输出杆收缩，连接横板（20）及其下部结构以转动块（18）和第二转动座（19）的连接轴为圆心转动，使得垃圾拦截腔（50）内压缩垃圾进入垃圾堆放腔（4）内；步骤七：两组垃圾处理机构（14）交替过滤垃圾以及清理过滤后垃圾。
发明内容
本发明的目的在于提供一种便于清理的农村污水自动化处理装置及其处理方法，以解决上述背景技术中提出的目前清理垃圾时必须停止进水，使垃圾位置没有水分后推动垃圾进入垃圾箱中，垃圾清理完毕后才能进水，不能连续进行清理工作，且过滤出的垃圾没有处理过程直接进入垃圾箱中，垃圾箱中垃圾之间空隙大，占用垃圾存放空间的问题。
为实现上述目的，本发明提供如下技术方案：一种便于清理的农村污水自动化处理装置，包括处理池，所述处理池上端设置有垃圾处理机构，垃圾处理机构设置有两组，所述垃圾处理机构包括连接横板，所述连接横板下端通过电机支架安装有第二驱动电机，所述第二驱动电机的输出轴端设置有竖向驱动蜗杆，所述连接横板下端沿第二驱动电机的两侧设置有第三转动座，所述第三转动座上通过轴转动连接有从动蜗轮，从动蜗轮与竖向驱动蜗杆啮合，所述从动蜗轮上一体连接有固定块，所述固定块远离从动蜗轮的一端固定连接有L形连接杆，所述L形连接杆另一端焊接固定有第四转动座，所述第四转动座上通过轴转动连接有转动调节杆，所述转动调节杆的另一端通过轴转动连接有第五转动座，两个所述第五转动座的下端共同焊接固定有垃圾拦截组件，所述垃圾拦截组件内部设置为垃圾拦截腔，所述垃圾拦截腔内部的上端滑动连接有压板，压板的外侧面设置有橡胶层，所述竖向驱动蜗杆的下端焊接固定有连接块，所述连接块的下端焊接固定有中间杆，中间杆的另一端延伸至垃圾拦截腔的内部与压板通过轴承转动连接。

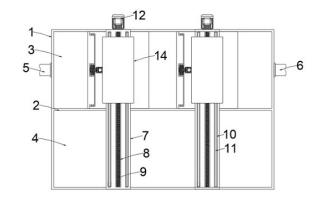

优选的，所述处理池的中间设置有中间隔墙，所述处理池内部沿中间隔墙的一端设置为污水处理腔，所述处理池内部沿中间隔墙的另一端设置为垃圾堆放腔，所述处理池上端两侧设置有区域调节机构，垃圾处理机构与区域调节机构对应设置，所述区域调节机构与处理池通过支撑立板支撑固定，所述区域调节机构上开设有中间滑动槽，所述中间滑动槽内安装有驱动丝杆，所述区域调节机构一端沿驱动丝杆的一端安装有第一驱动电机，所述区域调节机构上沿中间滑动槽的两侧开设有侧滑动槽，所述侧滑动槽内固定连接有限位杆。
优选的，所述垃圾拦截组件包括拦截箱体和拦截板体，所述拦截箱体包括上板体，所述上板体的前端开设有矩形槽，所述矩形槽内通过轴承转动连接有连接杆，所述连接杆外部的中间固定连接有从动齿轮，所述拦截板体包括转动部，转动部与连接杆焊接固定，所述上板体上端的前端安装有第三驱动电机，所述第三驱动电机的输出轴端安装有横向驱动蜗杆，横向驱动蜗杆与从动齿轮啮合。
优选的，所述上板体的下端焊接固定有第一焊接框架，所述第一焊接框架内焊接固定有C形拦截网板，所述拦截板体还包括第二焊接框架，转动部焊接固定于第二焊接框架内端的上端，所述第二焊接框架内焊接固定有矩形拦截网板。
优选的，所述垃圾拦截组件内部的下端设置有下缓冲组件，所述下缓冲组件包括上矩形板，所述上矩形板的前端一体连接有导料斜板，所述导料斜板的前端以及上矩形板的后端均一体连接有限位立板，所述限位立板内端的下端一体连接有固定内沿，两个所述限位立板之间沿固定内沿的上端设置有下矩形板，所述下矩形板与上矩形板之间阵列固定有缓冲弹簧，所述下矩形板的两端设置为焊接部，焊接部焊接于第一焊接框架内侧的上端。
优选的，所述L形连接杆上贯穿设置有限位滑槽，所述连接横板下端沿第三转动座的外侧焊接固定有第六转动座，所述第六转动座通过轴转动连接有减震器，所述减震器的另一端穿过L形连接杆与转动轴连接，转动轴在限位滑槽内自由转动并滑动，转动轴的两端沿L形连接杆的两端设置有限位头。
优选的，所述连接横板的上端设置有连接滑动板，连接滑动板与驱动丝杆通过螺纹连接，连接滑动板与限位杆滑动连接，所述连接滑动板与连接横板之间一端的中间设置有转动块和第二转动座，转动块和第二转动座通过轴转动连接，转动块与连接滑动板焊接固定，第二转动座与连接横板焊接固定，所述连接滑动板与连接横板之间另一端的两侧安装有驱动液压杆，所述驱动液压杆与连接滑动板之间以及驱动液压杆输出杆与连接横板之间通过第一转动座转动连接。
优选的，所述处理池的一侧安装有进水管，所述处理池的另一侧安装有排水管，进水管和排水管的另一端均延伸至污水处理腔的内部。
一种处理方法，包括如下步骤：
步骤一、前一组垃圾处理机构上的第三驱动电机驱动横向驱动蜗杆转动，因横向驱动蜗杆与从动齿轮啮合，从动齿轮驱动连接杆转动，使转动部和拦截板体转动，拦截板体转动打开，拦截箱体的垃圾拦截腔暴露；
步骤二、垃圾顺着水流到达拦截箱体位置，顺着下缓冲组件上的导料斜板进入垃圾拦截腔内，持续收集垃圾；
步骤三、需要清理垃圾时，前一组垃圾处理机构上第三驱动电机驱动横向驱动蜗杆转动，拦截板体转动封闭拦截箱体的进入口位置；同时后一组垃圾处理机构上第三驱动电机驱动横向驱动蜗杆转动，使拦截板体转动打开，拦截箱体的垃圾拦截腔暴露；
步骤四、前一组垃圾处理机构上第二驱动电机驱动竖向驱动蜗杆转动，因竖向驱动蜗杆与从动蜗轮的啮合关系带动从动蜗轮、固定块和L形连接杆向上转动，通过转动调节杆拉动垃圾拦截组件向上，垃圾拦截组件内水分通过C形拦截网板和矩形拦截网板漏回污水处理腔；
步骤五、垃圾拦截组件向上运动的同时，压板与中间杆连接，压板相对垃圾拦截组件向下运动挤压垃圾拦截腔内垃圾，随着垃圾拦截组件持续向上，离开污水处理腔内，垃圾拦截腔内垃圾被挤压更加完全，水分被滤出，垃圾之间的空间被缩减，下缓冲组件上的缓冲弹簧在压力作用下压缩；
步骤六、前一组垃圾处理机构上第一驱动电机驱动驱动丝杆转动，连接滑动板沿着中间滑动槽和侧滑动槽向垃圾堆放腔方向滑动，前一组垃圾处理机构上第三驱动电机驱动横向驱动蜗杆转动，使拦截板体转动打开，拦截箱体的垃圾拦截腔暴露，驱动液压杆的输出杆收缩，连接横板及其下部结构以转动块和第二转动座的连接轴为圆心转动，使得垃圾拦截腔内压缩垃圾进入垃圾堆放腔内；
步骤七、两组垃圾处理机构交替过滤垃圾以及清理过滤后垃圾。
与现有技术相比，本发明的有益效果是：
1、该发明中，清理垃圾时，第二驱动电机驱动竖向驱动蜗杆转动，因竖向驱动蜗杆与从动蜗轮的啮合关系带动从动蜗轮、固定块和L形连接杆向上转动，通过转动调节杆拉动垃圾拦截组件向上，垃圾拦截组件内水分通过C形拦截网板和矩形拦截网板漏回污水处理腔。同时，压板与中间杆连接，压板相对垃圾拦截组件向下运动挤压垃圾拦截腔内垃圾，随着垃圾拦截组件持续向上，离开污水处理腔内，垃圾拦截腔内垃圾被挤压更加完全，水分被滤出，垃圾之间的空间被缩减，使垃圾中水分被滤出，减少存放在垃圾中的水分，更便于后续清除工作；且垃圾压缩后占用空间大大减少，便于后续清除和运输工作。解决了目前清理垃圾时过滤出的垃圾没有处理过程直接进入垃圾箱中，垃圾箱中垃圾之间空隙大，占用垃圾存放空间的问题；
2、该发明中，前一组垃圾处理机构上第三驱动电机驱动横向驱动蜗杆转动，因横向驱动蜗杆与从动齿轮啮合，从动齿轮驱动连接杆转动，使转动部和拦截板体转动，拦截板体转动打开，拦截箱体的垃圾拦截腔暴露，收集垃圾；前一组垃圾处理机构垃圾过滤收集后进行垃圾清理，同时后一组垃圾处理机构上第三驱动电机驱动横向驱动蜗杆转动，使拦截板体转动打开，拦截箱体的垃圾拦截腔暴露，收集垃圾；两组垃圾处理机构交替进行过滤垃圾以及清理过滤后垃圾的过程，实现了清理过程的连续化操作，在不停止进水的情况下也能正常进行处理工作，解决了目前清理垃圾时必须停止进水，使垃圾位置没有水分后推动垃圾进入垃圾箱中，垃圾清理完毕后才能进水，不能连续进行清理工作的问题；
3、该发明中，垃圾处理机构上第三驱动电机驱动横向驱动蜗杆转动，因横向驱动蜗杆与从动齿轮啮合，从动齿轮驱动连接杆转动，使转动部和拦截板体转动，拦截板体转动打开，拦截箱体的垃圾拦截腔暴露，收集垃圾；垃圾处理机构上第三驱动电机驱动横向驱动蜗杆反向转动，拦截板体转动关闭，拦截箱体的垃圾拦截腔被关闭，从而在被驱动向上运动时避免垃圾漏出，且能将水分滤出，配合其他驱动结构实现垃圾的转移清理工作；
4、该发明中，驱动液压杆的输出杆收缩，连接横板及其下部结构以转动块和第二转动座的连接轴为圆心转动，垃圾拦截腔内压缩垃圾因重力向下滑动进入垃圾堆放腔内，实现压缩后垃圾的转移工作。
（发明人：肖胜刚;刘永兴;陈连彬）
