公布日：2022.11.11
申请日：2022.07.20
分类号：C02F1/04(2006.01)I;C10L1/02(2006.01)I;B01D53/86(2006.01)I
摘要
本发明公开了一种用于餐厨垃圾废水装置与余热利用的系统，包括油水分离器和破碎压榨机，所述油水分离器的外侧设置有和油水分离器相连的废水储存箱和油储存箱，餐厨垃圾经压榨和油水分离后，油脂被提炼回收做为生物质柴油，所述废水储存箱的一侧设置有进水提升泵，且进水提升泵和废水储存箱通过管道连接；本发明的有益效果是：通过蒸汽加热发酵仓，既节约了能源，又减少了污水的量；通过高温煮沸，水蒸气冷凝排出，都是纯净水，避免了废水直排带来的影响；蒸汽加热避免了用油浴加热造成的废弃油回收的问题；通过管道收集将富余蒸汽导入油水分离器可防止低温油脂凝固，导入废水储存箱预热废水，节约了能源。
权利要求书

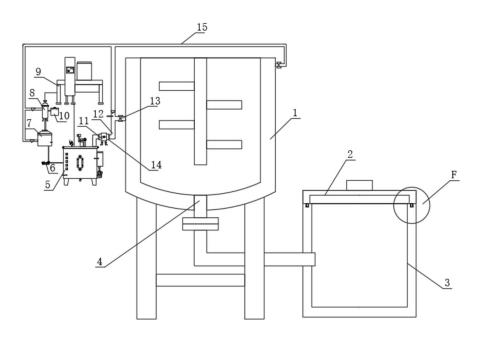

1.一种用于餐厨垃圾废水装置，其特征在于：包括油水分离器(8)和破碎压榨机(9)，所述油水分离器(8)的外侧设置有和油水分离器(8)相连的废水储存箱(7)和油储存箱(10)，所述废水储存箱(7)的一侧设置有进水提升泵(6)，且进水提升泵(6)和废水储存箱(7)通过管道连接。
2.一种用于餐厨垃圾的余热利用系统，包括如权利要求1所述的餐厨垃圾废水装置，其特征在于：所述进水提升泵(6)的一侧设置有电热式蒸汽锅炉(5)，且进水提升泵(6)和电热式蒸汽锅炉(5)通过管道连接，所述电热式蒸汽锅炉(5)的一侧设置有发酵仓(1)，且发酵仓(1)和电热式蒸汽锅炉(5)之间设置有进气管(12)，所述进气管(12)上安装有三元催化器(14)，所述发酵仓(1)和电热式蒸汽锅炉(5)之间设置有支撑机构。
3.根据权利要求2所述的一种用于餐厨垃圾的余热利用系统，其特征在于：所述支撑机构包括第一支撑座(11)、第二支撑座(16)、第一支撑口(18)、底架(19)、第二支撑口(21)，所述底架(19)的顶部设置有第一支撑座(11)，所述第一支撑座(11)的顶部开设有第一支撑口(18)，所述第二支撑座(16)的底部开设有第二支撑口(21)，且第一支撑口(18)和第二支撑口(21)位于三元催化器(14)的外侧。
4.根据权利要求3所述的一种用于餐厨垃圾的余热利用系统，其特征在于：所述第一支撑座(11)的外侧设置有对称分布的第一紧固耳(17)，所述第二支撑座(16)的外侧设置有对称分布的第二紧固耳(20)，且第一紧固耳(17)和第二紧固耳(20)通过螺栓连接。
5.根据权利要求2所述的一种用于餐厨垃圾的余热利用系统，其特征在于：所述进气管(12)上还设置有进气电磁阀(13)和富余蒸汽导流管(15)，且富余蒸汽导流管(15)分别与油水分离器(8)、废水储存箱(7)连接。
6.根据权利要求2所述的一种用于餐厨垃圾的余热利用系统，其特征在于：所述发酵仓(1)上设置有和发酵仓(1)内部连通的冷凝纯净水排放口(4)，所述发酵仓(1)的一侧设置有集水盒盒体(3)，且冷凝纯净水排放口(4)和集水盒盒体(3)通过管道连接。
7.根据权利要求6所述的一种用于餐厨垃圾的余热利用系统，其特征在于：所述集水盒盒体(3)的顶部铰接有集水盒盒盖(2)，所述集水盒盒盖(2)和集水盒盒体(3)上设置有稳固组件。
8.根据权利要求7所述的一种用于餐厨垃圾的余热利用系统，其特征在于：所述稳固组件包括固定块(22)、橡胶块(23)和固定槽(24)，所述集水盒盒盖(2)的活动端设置有对称分布的固定块(22)，所述集水盒盒体(3)的对应端开设有供固定块(22)插入的固定槽(24)，且固定槽(24)的内侧面设置有对称分布的橡胶块(23)。
发明内容
本发明的目的在于提供一种用于餐厨垃圾废水装置与余热利用的系统，以解决上述背景技术中提出的餐厨垃圾直排会造成市政生活废水进水浓度增高，其高盐分会导致污水处置的生化系统效率下降甚至失效，加大市政生活污水处理的难度；高温好氧发酵普遍采用油浴加热，也需消耗电能且导热油在重复使用后存在更换和废弃处置的难题。
为实现上述目的，本发明提供如下技术方案：一种用于餐厨垃圾废水装置，包括油水分离器和破碎压榨机，所述油水分离器的外侧设置有和油水分离器相连的废水储存箱和油储存箱，餐厨垃圾经压榨和油水分离后，油脂被提炼回收做为生物质柴油，所述废水储存箱的一侧设置有进水提升泵，且进水提升泵和废水储存箱通过管道连接。
一种用于餐厨垃圾的余热利用系统，所述进水提升泵的一侧设置有电热式蒸汽锅炉，且进水提升泵和电热式蒸汽锅炉通过管道连接，所述电热式蒸汽锅炉的一侧设置有发酵仓，且发酵仓和电热式蒸汽锅炉之间设置有进气管，经压榨和油水分离后的废水经电热式蒸汽锅炉煮沸，高温时水分自然蒸发，蒸汽在压力的作用下为发酵仓提供热量，所述进气管上安装有三元催化器，通过三元催化器可对蒸汽进行净化，所述发酵仓和电热式蒸汽锅炉之间设置有支撑机构。
作为本发明的一种优选的技术方案，所述支撑机构包括第一支撑座、第二支撑座、第一支撑口、底架、第二支撑口，所述底架的顶部设置有第一支撑座，所述第一支撑座的顶部开设有第一支撑口，所述第二支撑座的底部开设有第二支撑口，且第一支撑口和第二支撑口位于三元催化器的外侧，有助于起到对三元催化器的稳固支撑。
作为本发明的一种优选的技术方案，所述第一支撑座的外侧设置有对称分布的第一紧固耳，所述第二支撑座的外侧设置有对称分布的第二紧固耳，且第一紧固耳和第二紧固耳通过螺栓连接，实现了第一紧固耳和第二紧固耳的固定。
作为本发明的一种优选的技术方案，所述进气管上还设置有进气电磁阀和富余蒸汽导流管，且富余蒸汽导流管分别与油水分离器、废水储存箱连接，将富余蒸汽导入油水分离器可防止低温油脂凝固，导入废水储存箱预热废水，节约了能源。
作为本发明的一种优选的技术方案，所述发酵仓上设置有和发酵仓内部连通的冷凝纯净水排放口，所述发酵仓的一侧设置有集水盒盒体，且冷凝纯净水排放口和集水盒盒体通过管道连接，冷凝纯净水排出时落入集水盒盒体内进行收集，收集作为冲洗地面或除臭设备循环使用。
作为本发明的一种优选的技术方案，所述集水盒盒体的顶部铰接有集水盒盒盖，所述集水盒盒盖和集水盒盒体上设置有稳固组件。
作为本发明的一种优选的技术方案，所述稳固组件包括固定块、橡胶块和固定槽，所述集水盒盒盖的活动端设置有对称分布的固定块，所述集水盒盒体的对应端开设有供固定块插入的固定槽，且固定槽的内侧面设置有对称分布的橡胶块，使得集水盒盒盖和集水盒盒体盖合牢固。
与现有技术相比，本发明的有益效果是：
(1)通过蒸汽加热发酵仓，既节约了能源，又减少了污水的量；
(2)通过高温煮沸，水蒸气冷凝排出，都是纯净水，避免了废水直排带来的影响；
(3)蒸汽加热避免了用油浴加热造成的废弃油回收的问题；
(4)通过管道收集将富余蒸汽导入油水分离器可防止低温油脂凝固，导入废水储存箱预热废水，节约了能源；
(5)通过设计的支撑机构，有助于增加对三元催化器的支撑，避免了三元催化器的松动；
(6)冷凝纯净水流入集水盒盒体内进行收集；
(7)通过设计的稳固组件，使得集水盒盒盖和集水盒盒体盖合稳固，使得收集的纯净水进行防护。
（发明人：杨钧涵;杨哲宇;陈雨琴）
