公布日：2022.08.05
申请日：2022.07.07
分类号：F04B53/10(2006.01)I;F04B53/22(2006.01)I;F04B15/02(2006.01)I
摘要
本发明提供了一种单向阀及具有该单向阀的污水泵，涉及阀门技术领域。目的是解决现有单向阀无法调整截止方向的技术问题。所采用的技术方案是：一种单向阀，包括外壳体；所述外壳体具有左右贯穿的腔道，所述腔道通过内壳体分隔成左右两段；所述内壳体具有腔室，所述腔室内设有阀球；所述内壳体的一侧具有开口、另一侧具有过水孔道；所述过水孔道始终连通腔室与腔道；所述阀球贴在开口内侧时，对开口构成封闭；所述阀球离开开口时，所述开口连通腔室与腔道，且所述腔室连通开口与过水孔道；所述内壳体具有从外壳体顶部穿出的上转轴。该单向阀可以灵活地调整截止方向，具有更广的适用范围。此外，本发明还提供了具有前述单向阀的污水泵。
权利要求书

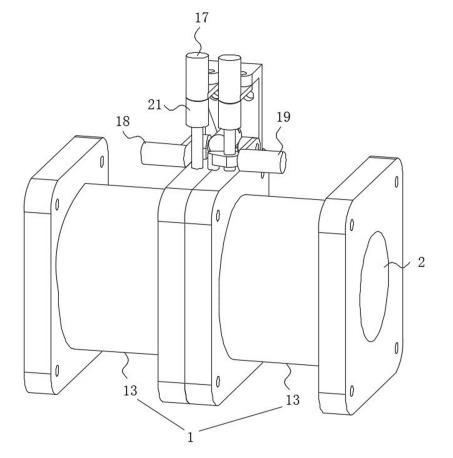

1.一种单向阀，其特征在于：包括外壳体（1）；所述外壳体（1）具有左右贯穿的腔道（2），所述腔道（2）内设有内壳体（3），所述内壳体（3）将腔道（2）分隔成左右两段；所述内壳体（3）具有腔室，所述腔室内设有阀球（4）；所述内壳体（3）的一侧具有开口（5）、另一侧具有过水孔道（6）；所述过水孔道（6）始终连通腔室与腔道（2）；所述阀球（4）贴在开口（5）内侧时，对开口（5）构成封闭；所述阀球（4）离开开口（5）时，所述开口（5）连通腔室与腔道（2），且所述腔室连通开口（5）与过水孔道（6）；所述内壳体（3）内设有推动阀球（4）复位到开口（5）内侧的弹簧；所述内壳体（3）具有从外壳体（1）顶部穿出的上转轴（7）；所述上转轴（7）在穿出外壳体（1）的部分设有指向部（14），所述指向部（14）的朝向与过水孔道（6）的外端朝向相同；所述指向部（14）具有贯穿其上下表面的销孔，并适配插销（15）；所述外壳体（1）的上表面在上转轴（7）的左右两侧分别设置供插销（15）定位的定位孔（16）；所述插销（15）的上端由铁制成，两定位孔（16）各自适配一插销（15）；所述定位孔（16）的上方设置用于吸放插销（15）的上电磁铁组（17）；所述指向部（14）远离上转轴（7）的一端由铁制成，并适配用于调控指向部（14）朝向的侧电磁铁组；所述侧电磁铁组包括位于上转轴（7）左侧的第一电磁铁（18）、位于上转轴（7）右侧的第二电磁铁（19）、位于上转轴（7）前侧或后侧的第三电磁铁（20）。
2.根据权利要求1所述的单向阀，其特征在于：所述腔室包括圆柱腔（8）与半球腔（9）；圆柱腔（8）及半球腔（9）的内径与阀球（4）的直径适配；所述弹簧设于圆柱腔（8）；所述开口（5）对应于半球腔（9）；所述过水孔道（6）包括槽段与孔段；所述槽段位于圆柱腔（8）内壁，且沿圆柱腔（8）轴向延伸；所述孔段贯穿内壳体（3）远离开口（5）的一侧侧壁。
3.根据权利要求1所述的单向阀，其特征在于：所述内壳体（3）包括第一半壳（10）与第二半壳（11）；所述上转轴（7）设于第一半壳（10），所述第一半壳（10）在朝向第二半壳（11）的一面设有螺纹孔；所述第二半壳（11）设有与螺纹孔对应的沉孔（12），所述第一半壳（10）与第二半壳（11）通过螺栓连接。
4.根据权利要求1所述的单向阀，其特征在于：所述外壳体（1）包括两外半壳（13），两外半壳（13）通过法兰对接，所述内壳体（3）安装在两外半壳（13）的连接处，两外半壳（13）分别在相对面设置容纳上转轴（7）的半圆槽。
5.一种污水泵，其特征在于：该污水泵为隔膜泵或活塞泵，且具有权利要求1-4中任意一项所述的单向阀。
6.根据权利要求5所述的污水泵，其特征在于：该污水泵的泵室与两汇流管连通；两汇流管各自连通多根分流管；所述单向阀安装于汇流管，各分流管分别安装一关断阀。
发明内容
本发明的目的在于提供一种单向阀，其能灵活地调整截止方向，具有更好的适用性。基于同样的发明构思，本发明的另一个目的在于提供一种具有前述单向阀的污水泵。
为实现上述目的，本发明采用的技术方案是：
一种单向阀，包括外壳体；所述外壳体具有左右贯穿的腔道，所述腔道内设有内壳体，所述内壳体将腔道分隔成左右两段；所述内壳体具有腔室，所述腔室内设有阀球；所述内壳体的一侧具有开口、另一侧具有过水孔道；所述过水孔道始终连通腔室与腔道；所述阀球贴在开口内侧时，对开口构成封闭；所述阀球离开开口时，所述开口连通腔室与腔道，且所述腔室连通开口与过水孔道；所述内壳体内设有推动阀球复位到开口内侧的弹簧；所述内壳体具有从外壳体顶部穿出的上转轴。
可选的，所述腔室包括圆柱腔与半球腔；圆柱腔及半球腔的内径与阀球的直径适配；所述弹簧设于圆柱腔；所述开口对应于半球腔；所述过水孔道包括槽段与孔段；所述槽段位于圆柱腔内壁，且沿圆柱腔轴向延伸；所述孔段贯穿内壳体远离开口的一侧侧壁。
可选的，所述内壳体包括第一半壳与第二半壳；所述上转轴设于第一半壳，所述第一半壳在朝向第二半壳的一面设有螺纹孔；所述第二半壳设有与螺纹孔对应的沉孔，所述第一半壳与第二半壳通过螺栓连接。
可选的，所述外壳体包括两外半壳，两外半壳通过法兰对接，所述内壳体安装在两外半壳的连接处，两外半壳分别在相对面设置容纳上转轴的半圆槽。
可选的，所述上转轴在穿出外壳体的部分设有指向部，所述指向部的朝向与过水孔道的外端朝向相同。
可选的，所述指向部具有贯穿其上下表面的销孔，并适配插销；所述外壳体的上表面在上转轴的左右两侧分别设置供插销定位的定位孔。
可选的，所述插销的上端由铁制成，两定位孔各自适配一插销；所述定位孔的上方设置用于吸放插销的上电磁铁组；所述指向部远离上转轴的一端由铁制成，并适配用于调控指向部朝向的侧电磁铁组。
可选的，所述侧电磁铁组包括位于上转轴左侧的第一电磁铁、位于上转轴右侧的第二电磁铁、位于上转轴前侧或后侧的第三电磁铁。
本申请还提供了一种污水泵，该污水泵为隔膜泵或活塞泵，且具有前述结构的单向阀。
可选的，该污水泵的泵室与两汇流管连通；两汇流管各自连通多根分流管；所述单向阀安装于汇流管，各分流管分别安装一关断阀。
本发明的工作原理为：旋转上转轴，令开口朝左，对应左侧腔道，过水孔道朝右，对应右侧腔道；当流体从左往右流动时，会向右推动阀球，使阀球离开开口，如此，左侧腔道通过开口与腔室连通，腔室通过过水孔道与右侧腔道连通，流体可从左侧腔道流向右侧腔道；当流体从右往左流动时，会向左推动阀球，将阀球推到开口内侧，阀球将左侧腔道与腔室隔断，流体无法从右侧腔道流向左侧腔道。反之，旋转上转轴，令开口朝右，对应右侧腔道，过水孔道朝左，对应左侧腔道；当流体从左往右流动时，会向右推动阀球，将阀球推到开口内侧，阀球将右侧腔道与腔室隔断，流体无法从左侧腔道流向右侧腔道；当流体从右往左流动时，会向左推动阀球，使阀球离开开口，如此，右侧腔道通过开口与腔室连通，腔室通过过水孔道与左侧腔道连通，流体可从右侧腔道流向左侧腔道。
由此可知，本发明的有益效果是：可以灵活地调整截止方向，具有更好的适用性。
（发明人：刘于群;庞雷;王钟;刘波;龙小李;王建军;李锐）
