公布日：2022.07.29
申请日：2022.03.28
分类号：C02F1/52(2006.01)I;C02F9/04(2006.01)I;B01D29/56(2006.01)I;B01D29/03(2006.01)I
摘要
本发明提供了一种污水沉降池及沉降方法。污水沉降池包括池体，所述池体自上而下分为搅拌区以及除杂区；物料搅拌组件，设置于所述池体的上方，并与所述搅拌区连通，以对沉降剂和水进行搅拌混合；第一搅拌组件，设置于所述搅拌区，以对完成混合的沉降剂与污水进行搅拌混合；除杂组件，设置于所述除杂区，以将污水内的杂质清除于池体。本发明提出的污水沉降池，不仅考虑到了沉降剂的混合质量，还考虑到了沉降剂和污水的混合质量，从而提高污水处理的质量以及效率。此外，本装置结构简单，便于操作，制造成本低廉，适用面积广。
权利要求书

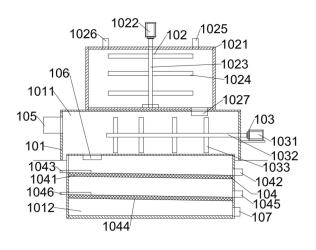

1.一种污水沉降池，其特征在于，包括：池体(101)，所述池体(101)自上而下分为搅拌区(1011)以及除杂区(1012)；物料搅拌组件(102)，设置于所述池体(101)的上方，并与所述搅拌区(1011)连通，以对沉降剂和水进行搅拌混合；第一搅拌组件(103)，设置于所述搅拌区(1011)，以对完成混合的沉降剂与污水进行搅拌混合；除杂组件(104)，设置于所述除杂区(1012)，以将污水内的杂质清除于池体(101)。
2.根据权利要求1所述的污水沉降池，其特征在于，所述第一搅拌组件(103)包括：第一电机(1031)，设置于所述搅拌区(1011)；第一转动杆(1032)，连接所述第一电机(1031)，并延伸至所述搅拌区(1011)内；第一搅拌杆(1033)，设置于所述第一转动杆(1032)。
3.根据权利要求2所述的污水沉降池，其特征在于，所述除杂组件(104)包括：第一过滤网(1041)，倾斜设置于所述除杂区(1012)内；第一排污口(1042)，形成于所述除杂区(1012)，并位于所述第一过滤网(1041)的一端；第一伸缩杆(1043)，滑动连接于所述第一过滤网(1041)，以将漂浮类杂质由第一排污口(1042)清除。
4.根据权利要求3所述的污水沉降池，其特征在于，所述除杂组件(104)还包括：第二过滤网(1044)，倾斜设置于所述除杂区(1012)，并位于所述第一过滤网(1044)的下方；第二排污口(1045)，形成于所述除杂区(1012)，并位于所述第二过滤网(1044)的一端；第二伸缩杆(1046)，滑动连接于所述第二过滤网(1044)，以将沉淀类杂质由第二排污口(1045)清除。
5.根据权利要求1至4中任一项所述的污水沉降池，其特征在于，所述物料搅拌组件(102)包括：搅拌箱(1021)，所述搅拌箱(1021)形成有进水管(1025)以及进料管(1026)，并在底部通过第一出水管(1027)与搅拌区(1011)连通；第二电机(1022)，设置于所述搅拌箱(1021)；第二转动杆(1023)，连接所述第二电机(1022)，并延伸至所述搅拌箱(1021)内；第二搅拌杆(1024)，设置于所述第二转动杆(1023)。
6.根据权利要求1至4中任一项所述的污水沉降池，其特征在于，所述物料搅拌组件(102)的搅拌方向和所述第一搅拌组件(103)的搅拌方向垂直。
7.根据权利要求1至4中任一项所述的污水沉降池，其特征在于，所述池体(101)的搅拌区(1011)设置污水进水口(105)。
8.根据权利要求1至4中任一项所述的污水沉降池，其特征在于，所述池体(101)的搅拌区(1011)底部设置有第二出水管(106)，所述第二出水管(106)与除杂区(1012)连通。
9.根据权利要求1至4中任一项所述的污水沉降池，其特征在于，所述池体(101)的除杂区(1012)底部设置有污水出水口(107)。
10.一种污水沉降方法，应用如上述权利要求1至9中任一项所述的污水沉降池，其特征在于，包括如下步骤：启动物料搅拌组件，对沉降剂和水进行搅拌混合；启动第一搅拌组件，对完成混合的沉降剂与污水进行搅拌混合；驱动第一伸缩杆，将残留在第一过滤网上的漂浮类杂质进行清除，使其从第一排污口排出池体；驱动第二伸缩杆，将残留在第二过滤网上的沉淀类杂质进行清除，使其从第二排污口排出池体。
发明内容
本发明旨在至少解决现有技术中存在的技术问题之一。
为此，本发明第一方面提供了一种污水沉降池。
本发明第二方面提供了一种污水沉降方法。
本发明提供了一种污水沉降池，包括：
池体，所述池体自上而下分为搅拌区以及除杂区；
物料搅拌组件，设置于所述池体的上方，并与所述搅拌区连通，以对沉降剂和水进行搅拌混合；
第一搅拌组件，设置于所述搅拌区，以对完成混合的沉降剂与污水进行搅拌混合；
除杂组件，设置于所述除杂区，以将污水内的杂质清除于池体。
本发明提出的污水沉降池，包括池体、物料搅拌组件、第一搅拌组件和除杂组件。其中，池体分为搅拌区和除杂区。物料搅拌组件首先进行水和沉降剂的搅拌，从而使其充分混合，保证沉降质量。第一搅拌组件则在搅拌区内进行沉降剂和污水的搅拌过程，从而使其混合充分，进一步地保证沉降效率。而除杂区则能够对污水内的杂质进行清除，例如漂浮类的杂质或是沉淀类的杂质，均通过除杂组件的运行，使得上述杂质从污水中分离出去，完成后污水除杂过程。本发明提出的污水沉降池，不仅考虑到了沉降剂的混合质量，还考虑到了沉降剂和污水的混合质量，从而提高污水处理的质量以及效率。此外，本装置结构简单，便于操作，制造成本低廉，适用面积广。
根据本发明上述技术方案的污水沉降池，还可以具有以下附加技术特征：
在上述技术方案中，所述第一搅拌组件包括：
第一电机，设置于所述搅拌区；
第一转动杆，连接所述第一电机，并延伸至所述搅拌区内；
第一搅拌杆，设置于所述第一转动杆。
在本技术方案中，第一搅拌组件包括第一电机、第一转动杆和第一搅拌杆。第一电机带动第一转动杆转动，进而带动第一搅拌杆转动，使得第一搅拌杆在池内对沉降剂和污水进行搅拌混合过程，提高其混合的效率以及质量，加快污水的沉降。
在上述技术方案中，所述除杂组件包括：
第一过滤网，倾斜设置于所述除杂区内；
第一排污口，形成于所述除杂区，并位于所述第一过滤网的一端；
第一伸缩杆，滑动连接于所述第一过滤网，以将漂浮类杂质由第一排污口清除。
在本技术方案中，除杂组件包括第一过滤网、第一排污口和第一伸缩杆。第一过滤网能够对污水进行第一次过滤，此次过滤能够过滤掉污水中的漂浮类杂质，使其停留在第一过滤网上，从而通过驱动第一伸缩杆，能够将堆积的漂浮类杂质由第一排污口排出。此外，第一过滤网倾斜设置，且第一排污口设置在低的一侧，杂质通过自身的重量，能够运动到第一排污口处，从而减少工作量，提高排污效率。
在上述技术方案中，所述除杂组件还包括：
第二过滤网，倾斜设置于所述除杂区，并位于所述第一过滤网的下方；
第二排污口，形成于所述除杂区，并位于所述第二过滤网的一端；
第二伸缩杆，滑动连接于所述第二过滤网，以将沉淀类杂质由第二排污口清除。
在本技术方案中，除杂组件包括第二过滤网、第二排污口和第二伸缩杆。同样的，第二过滤网能够对污水进行第二次过滤，此次过滤能够过滤掉污水中的沉淀类杂质，例如砂石等，使其停留在第二过滤网上，从而通过驱动第二伸缩杆，能够将堆积的沉淀类杂质由第二排污口排出。此外，第二过滤网倾斜设置，且第二排污口设置在低的一侧，杂质通过自身的重量，能够运动到第二排污口处，从而减少工作量，提高排污效率。
在上述技术方案中，所述物料搅拌组件包括：
搅拌箱，所述搅拌箱形成有进水管以及进料管，并在底部通过第一出水管与搅拌区连通；
第二电机，设置于所述搅拌箱；
第二转动杆，连接所述第二电机，并延伸至所述搅拌箱内；
第二搅拌杆，设置于所述第二转动杆。
在本技术方案中，水通进水管进入到搅拌箱内，而沉降剂则通过进料管进入到搅拌箱内，随后启动第二电机，带动第二转动杆转动，进而带动第二搅拌杆转动，实现对沉降剂和水的搅拌混合过程，使其充分混合，进一步地提高沉降剂的沉降效率以及质量。
在上述技术方案中，所述物料搅拌组件的搅拌方向和所述第一搅拌组件的搅拌方向垂直。
在本技术方案中，物料搅拌组件和第一搅拌组件的搅拌方向垂直，保证搅拌效果。
在上述技术方案中，所述池体的搅拌区设置污水进水口。
在本技术方案中，污水通过池体上设置的污水进水口进入，从而进行后续的处理过程。
在上述技术方案中，所述池体的搅拌区底部设置有第二出水管，所述第二出水管与除杂区连通。
在本技术方案中，污水自第二出水管进入到除杂区，从而进行除杂过程。
在上述技术方案中，所述池体的除杂区底部设置有污水出水口。
在本技术方案中，完成处理的污水自污水出水口排出。
本发明还提供了一种污水沉降方法，应用如上述任一项技术方案所述的污水沉降池，包括如下步骤：
启动物料搅拌组件，对沉降剂和水进行搅拌混合；
启动第一搅拌组件，对完成混合的沉降剂与污水进行搅拌混合；
驱动第一伸缩杆，将残留在第一过滤网上的漂浮类杂质进行清除，使其从第一排污口排出池体；
驱动第二伸缩杆，将残留在第二过滤网上的沉淀类杂质进行清除，使其从第二排污口排出池体。
（发明人：何仕涛;杨汉林;赵中华;周吉日;朱发东）
