公布日：2022.04.29
申请日：2022.01.31
分类号：C02F3/00(2006.01)I;C02F3/30(2006.01)I
摘要
本发明提供一种改良型微动力一体化污水处理设备，属于污水处理技术领域，该设备包括：缺氧池；好氧mbr膜一体池，所述好氧mbr膜一体池的进水端与缺氧池的出水端连接；硝化液回流机构，所述硝化液回流机构设置于好氧mbr膜一体池和缺氧池之间；曝气机构，所述曝气机构设置于好氧mbr膜一体池内；填料支架，所述填料支架可拆卸设置于缺氧池内，所述填料支架上设置生物填料。本发明投资小，能耗低，占地面积小，适应环境广，安装调试方便，便于操作管理，抗冲击负荷大，能够灵活应对进水水质波动。
权利要求书

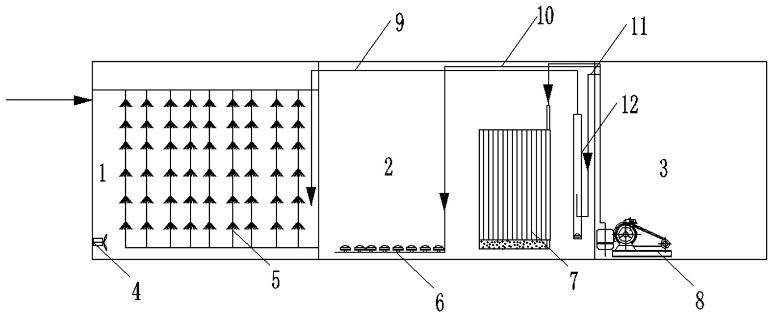

1.一种改良型微动力一体化污水处理设备，其特征在于，包括：缺氧池（1）；好氧mbr膜一体池（2），所述好氧mbr膜一体池（2）的进水端与缺氧池（1）的出水端连接；硝化液回流机构，所述硝化液回流机构设置于好氧mbr膜一体池（2）和缺氧池（1）之间；曝气机构，所述曝气机构设置于好氧mbr膜一体池（2）内；填料支架（5），所述填料支架（5）可拆卸设置于缺氧池（1）内，所述填料支架（5）上设置生物填料。
2.根据权利要求1所述的改良型微动力一体化污水处理设备，其特征在于，还包括设备间（3），所述设备间（3）设置于好氧mbr膜一体池（2）远离缺氧池（1）的一侧；所述曝气机构包括设置于好氧mbr膜一体池（2）内的曝气头（6）、设置于设备间（3）内的鼓风机（8）、设置于曝气头（6）和鼓风机（8）之间的曝气风管（10）。
3.根据权利要求2所述的改良型微动力一体化污水处理设备，其特征在于：所述硝化液回流机构包括设置于mbr膜一体池内的气提组件（12）、设置于气提组件（12）和曝气风管（10）之间的气提支管、一端与气提组件（12）连接且另一端通入缺氧池（1）内的硝化液回流管（9）。
4.根据权利要求3所述的改良型微动力一体化污水处理设备，其特征在于：所述气提支管上设有阀门。
5.根据权利要求2所述的改良型微动力一体化污水处理设备，其特征在于：所述好氧mbr膜一体池（2）内设置mbr膜组件（7），所述mbr膜组件（7）通过膜组件风管（11）与曝气风管（10）连接。
6.根据权利要求1所述的改良型微动力一体化污水处理设备，其特征在于：所述缺氧池（1）内设有搅拌机构（4）。
发明内容
有鉴于此，本发明提供一种改良型微动力一体化污水处理设备，投资小，能耗低，占地面积小，适应环境广，安装调试方便，便于操作管理，抗冲击负荷大，能够灵活应对进水水质波动。
为解决上述技术问题，本发明提供一种改良型微动力一体化污水处理设备，包括：缺氧池；好氧mbr膜一体池，所述好氧mbr膜一体池的进水端与缺氧池的出水端连接；硝化液回流机构，所述硝化液回流机构设置于好氧mbr膜一体池和缺氧池之间；曝气机构，所述曝气机构设置于好氧mbr膜一体池内；填料支架，所述填料支架可拆卸设置于缺氧池内，所述填料支架上设置生物填料。
进一步的，还包括设备间，所述设备间设置于好氧mbr膜一体池远离缺氧池的一侧；所述曝气机构包括设置于好氧mbr膜一体池内的曝气头、设置于设备间内的鼓风机、设置于曝气头和鼓风机之间的曝气风管。
进一步的，所述硝化液回流机构包括设置于mbr膜一体池内的气提组件、设置于气提组件和曝气风管之间的气提支管、一端与气提组件连接且另一端通入缺氧池内的硝化液回流管。
进一步的，所述气提支管上设有阀门。
进一步的，所述好氧mbr膜一体池内设置mbr膜组件，所述mbr膜组件通过膜组件风管与曝气风管连接。
进一步的，所述缺氧池内设有搅拌机构。
本发明的上述技术方案至少包括以下有益效果：1、本工艺舍弃原有的AAO工艺采用缺氧+好氧mbr一体池，大大节约了空间占地面积；2、缺氧池内采用可拆卸的填料支架，增大耐冲击负荷；3、缺氧池内安装搅拌机构，使污水在池内形成流动，避免缺氧池内的生物填料上的生物膜厚度过大，影响污水处理效果；4、硝化液回流采用气提设备，简化了设备结构，降低了建设的成本和运营能耗的成本。
（发明人：李丰登;孙长城;陈利伟;赵永松;张明磊）
