公布日：2022.07.22
申请日：2022.04.29
分类号：C02F3/02(2006.01)I;B01F27/90(2022.01)I;B01F27/85(2022.01)I;B01F27/2322(2022.01)I;B01F27/191(2022.01)I
摘要
本发明属于污水处理技术领域，尤其是一种用于污水处理的好氧池装置，包括池体，池体顶部固定连接有箱罩，箱罩顶部开设有两个第一开口，第一开口两端内壁均开设有导向槽，导向槽内滑动连接有导向块，两个导向块之间固定连接有连接板，连接板底部固定连接有挂架，挂架底部转动连接有次轴，池体顶部开设有两个第二开口，次轴顶部套设固定有蜗轮，池体顶部转动连接有主轴，次轴顶部套设固定有第二锥齿轮，主轴和次轴上均套设固定有多个第一套环，第一套环圆周外壁固定连接有多个环形阵列分布的搅拌杆。本发明中，通过主轴和次轴上的搅拌杆分开对污水进行搅拌，同时，驱使次轴进行左右移动搅拌，从而消除搅拌死角，提高搅拌效率。
权利要求书

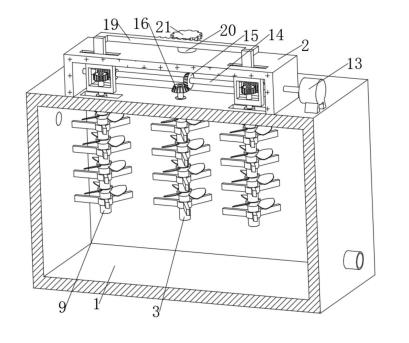

1.一种用于污水处理的好氧池装置，包括池体(1)，其特征在于，所述池体(1)顶部固定连接有箱罩(2)，所述箱罩(2)顶部开设有两个呈两侧对称分布的第一开口(4)，所述第一开口(4)两端内壁均开设有导向槽(5)，所述导向槽(5)内滑动连接有导向块(6)，两个所述导向块(6)之间固定连接有同一个连接板(7)，所述连接板(7)底部固定连接有挂架(8)，所述挂架(8)底部转动连接有次轴(9)，所述池体(1)顶部开设有两个呈两侧对称分布的第二开口(10)，所述次轴(9)穿设于第二开口(10)内，所述次轴(9)顶部套设固定有蜗轮(18)，所述池体(1)顶部转动连接有主轴(3)，所述主轴(3)设置于两个次轴(9)之间，所述次轴(9)顶部套设固定有第二锥齿轮(16)，所述主轴(3)和次轴(9)上均套设固定有多个均匀分布的第一套环(11)，所述第一套环(11)圆周外壁固定连接有多个环形阵列分布的搅拌杆(12)，所述箱罩(2)上设置有驱动机构。
2.根据权利要求1所述的一种用于污水处理的好氧池装置，其特征在于，所述驱动机构包括第一电机(13)，所述第一电机(13)固定连接于池体(1)顶部的一侧，所述箱罩(2)两侧内壁之间转动连接有同一个连接轴(14)，所述连接轴(14)和第一电机(13)输出轴之间固定连接，所述连接轴(14)上套设固定有第一锥齿轮(15)，所述第一锥齿轮(15)和第二锥齿轮(16)啮合连接，所述连接轴(14)上套设有两个呈两侧分布的蜗杆(17)，所述蜗杆(17)和蜗轮(18)形成传动配合，所述蜗杆(17)连接有滑移机构。
3.根据权利要求2所述的一种用于污水处理的好氧池装置，其特征在于，所述滑移机构包括定向块(23)，所述连接轴(14)外壁开设有两个呈两侧分布的定向槽(22)，所述定向块(23)滑动连接于定向槽(22)内，所述定向块(23)和蜗杆(17)之间固定连接。
4.根据权利要求1所述的一种用于污水处理的好氧池装置，其特征在于，所述主轴(3)和次轴(9)上均套设固定有多个均匀分布的第二套环(36)，所述第二套环(36)圆周外壁固定连接有多个环形阵列分布的叶板(37)，所述第二套环(36)和第一套环(11)错位分布。
5.根据权利要求1所述的一种用于污水处理的好氧池装置，其特征在于，所述池体(1)一侧外壁的顶部贯穿固定有进水管，所述池体(1)远离进水管的一侧外壁的底部贯穿固定有出水管，所述出水管内固定连接有电磁阀。
6.根据权利要求1所述的一种用于污水处理的好氧池装置，其特征在于，所述箱罩(2)顶部固定连接有第二电机(20)，所述第二电机(20)输出轴连接有齿轮(21)，两个所述连接板(7)之间固定连接有同一个齿条(19)，所述齿条(19)和齿轮(21)啮合连接。
7.根据权利要求1所述的一种用于污水处理的好氧池装置，其特征在于，所述池体(1)内设置有两个导板(25)，两个所述导板(25)之间固定连接有同一个第二支杆(26)，其中一个所述导板(25)和邻近的池体(1)的内侧壁之间固定连接有同一个第一支杆(24)，所述导板(25)顶部开设有导槽(27)，所述导槽(27)内滑动连接有导块(28)，所述导块(28)顶部固定连接有架杆(29)，所述次轴(9)底部套设有固定环(30)，所述固定环(30)和对应的架杆(29)之间固定连接，所述导块(28)连接有往复机构，所述往复机构连接有传动机构。
8.根据权利要求7所述的一种用于污水处理的好氧池装置，其特征在于，所述往复机构包括传动轴(31)，所述传动轴(31)转动连接于池体(1)两侧内壁之间，所述传动轴(31)上开设有两组呈两侧分布的往复螺纹，所述传动轴(31)上套设有两个往复滑块(32)，所述往复滑块(32)和传动轴(31)之间形成传动配合，所述往复滑块(32)和导块(28)之间固定连接有同一个连接杆(33)。
9.根据权利要求8所述的一种用于污水处理的好氧池装置，其特征在于，所述传动机构包括皮带(35)，所述连接轴(14)和传动轴(31)上均套设固定有带轮(34)，所述皮带(35)套设于两个带轮(34)之间。
发明内容
基于现有好氧池内搅拌机构搅拌效率差的技术问题，本发明提出了一种用于污水处理的好氧池装置。
本发明提出的一种用于污水处理的好氧池装置，包括池体，所述池体顶部固定连接有箱罩，所述箱罩顶部开设有两个呈两侧对称分布的第一开口，所述第一开口两端内壁均开设有导向槽，所述导向槽内滑动连接有导向块，两个所述导向块之间固定连接有同一个连接板，所述连接板底部固定连接有挂架，所述挂架底部转动连接有次轴，所述池体顶部开设有两个呈两侧对称分布的第二开口，所述次轴穿设于第二开口内，所述次轴顶部套设固定有蜗轮，所述池体顶部转动连接有主轴，所述主轴设置于两个次轴之间，所述次轴顶部套设固定有第二锥齿轮，所述主轴和次轴上均套设固定有多个均匀分布的第一套环，所述第一套环圆周外壁固定连接有多个环形阵列分布的搅拌杆，所述箱罩上设置有驱动机构。
优选地，所述驱动机构包括第一电机，所述第一电机固定连接于池体顶部的一侧，所述箱罩两侧内壁之间转动连接有同一个连接轴，所述连接轴和第一电机输出轴之间固定连接，所述连接轴上套设固定有第一锥齿轮，所述第一锥齿轮和第二锥齿轮啮合连接，所述连接轴上套设有两个呈两侧分布的蜗杆，所述蜗杆和蜗轮形成传动配合，所述蜗杆连接有滑移机构。
优选地，所述滑移机构包括定向块，所述连接轴外壁开设有两个呈两侧分布的定向槽，所述定向块滑动连接于定向槽内，所述定向块和蜗杆之间固定连接。
优选地，所述主轴和次轴上均套设固定有多个均匀分布的第二套环，所述第二套环圆周外壁固定连接有多个环形阵列分布的叶板，所述第二套环和第一套环错位分布。
优选地，所述池体一侧外壁的顶部贯穿固定有进水管，所述池体远离进水管的一侧外壁的底部贯穿固定有出水管，所述出水管内固定连接有电磁阀。
优选地，所述箱罩顶部固定连接有第二电机，所述第二电机输出轴连接有齿轮，两个所述连接板之间固定连接有同一个齿条，所述齿条和齿轮啮合连接。
优选地，所述池体内设置有两个导板，两个所述导板之间固定连接有同一个第二支杆，其中一个所述导板和邻近的池体的内侧壁之间固定连接有同一个第一支杆，所述导板顶部开设有导槽，所述导槽内滑动连接有导块，所述导块顶部固定连接有架杆，所述次轴底部套设有固定环，所述固定环和对应的架杆之间固定连接，所述导块连接有往复机构，所述往复机构连接有传动机构。
优选地，所述往复机构包括传动轴，所述传动轴转动连接于池体两侧内壁之间，所述传动轴上开设有两组呈两侧分布的往复螺纹，所述传动轴上套设有两个往复滑块，所述往复滑块和传动轴之间形成传动配合，所述往复滑块和导块之间固定连接有同一个连接杆。
优选地，所述传动机构包括皮带，所述连接轴和传动轴上均套设固定有带轮，所述皮带套设于两个带轮之间。
与现有技术相比，本发明提供了一种用于污水处理的好氧池装置，具备以下有益效果：
1、该一种用于污水处理的好氧池装置，启动第一电机和第二电机，第一电机输出轴带动连接轴、定向块、蜗杆和第一锥齿轮转动，第一锥齿轮啮合带动第二锥齿轮转动，第二锥齿轮继而同步带动主轴和其上的第一套环以及搅拌杆转动，蜗杆转动时，啮合带动蜗轮转动，继而蜗轮同步带动次轴和其上的第一套环以及搅拌杆转动，从而扩大搅拌范围，同时，第二电机输出轴进行正反转，继而同步带动齿轮转动，齿轮啮合带动齿条进行左右移动，齿条同步带动连接板、挂架、次轴以及其上的搅拌杆的整体，跟随导向块一起顺着导向槽进行左右移动，当次轴移动时，通过蜗轮推动蜗杆，蜗杆跟随定向块一起，顺着定向槽进行横移，从而使得蜗杆跟随蜗轮移动，始终维持啮合状态，从而消除搅拌死角，提高搅拌效率。
2、该一种用于污水处理的好氧池装置，设置有叶板，叶板和搅拌杆错位分布，在进行转动搅拌时，搅拌杆搅拌时产生的流向以水平面为主，而叶板搅拌时产生的流向以竖直面位置，从而使得两股水流进行交融，使得污水被充分搅拌。
3、该一种用于污水处理的好氧池装置，启动第一电机，第一电机输出轴带动连接轴、定向块、蜗杆和第一锥齿轮转动，第一锥齿轮啮合带动第二锥齿轮转动，第二锥齿轮继而同步带动主轴和其上的第一套环以及搅拌杆转动，蜗杆转动时，啮合带动蜗轮转动，继而蜗轮同步带动次轴和其上的第一套环以及搅拌杆转动，从而扩大搅拌范围，同时，连接轴转动时，同步带动带轮和皮带转动，继而带动传动轴转动，在往复螺纹作用下，使得往复滑块跟随连接杆和导块一起，顺着导槽往复移动，继而同步带动架杆、固定环、次轴以及其上的搅拌杆的整体，进行往复移动，当次轴移动时，通过蜗轮推动蜗杆，蜗杆跟随定向块一起，顺着定向槽进行横移，从而使得蜗杆跟随蜗轮移动，始终维持啮合状态，从而消除搅拌死角，提高搅拌效率。
（发明人：黎三明）
