公布日：2022.07.29
申请日：2022.04.01
分类号：C02F9/14(2006.01)I;C02F101/30(2006.01)N
摘要
本发明提供一种应用于高浓度有机废水处理的一体化设备及工艺，涉及机废水处理技术领域。该应用于高浓度有机废水处理的一体化设备及工艺，包括大功率虹吸泵、三级过滤机构、螺旋滚筒、喷料器、深度处理装置、沉淀池、一级抽水泵和二级抽水泵；所述大功率虹吸泵的出水口通过管道与三级过滤机构连接，所述三级过滤机构的末端出水口通过管道与螺旋滚筒的进水口连接，所述喷料器安装于螺旋滚筒投料口的顶部；所述深度处理装置的末端排水口通过管道连接沉淀池。通过设计系统性的有机废水处理设备，可以对水体中的固体杂物、泥沙以及多种有机污染物进行有效净化去除，而且设备可实现全自动工作，使用方便快捷，综合处理成本低。
权利要求书

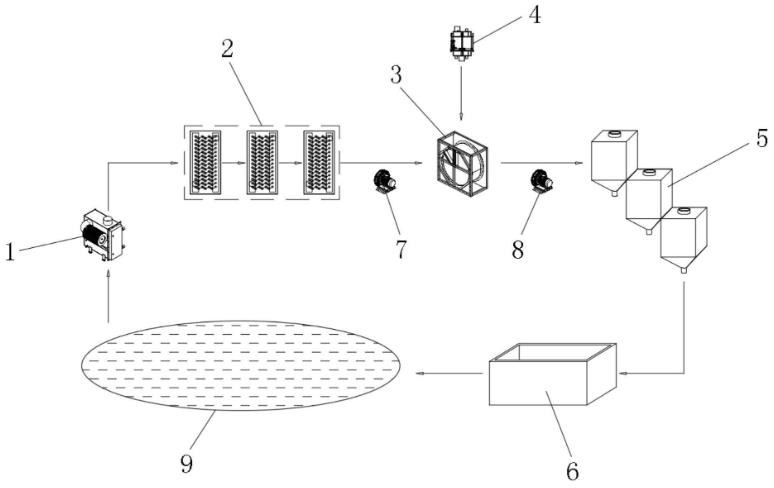

1.一种应用于高浓度有机废水处理的一体化设备及工艺，其特征在于：包括大功率虹吸泵(1)、三级过滤机构(2)、螺旋滚筒(3)、喷料器(4)、深度处理装置(5)、沉淀池(6)、一级抽水泵(7)和二级抽水泵(8)；所述大功率虹吸泵(1)的出水口通过管道与三级过滤机构(2)连接，所述三级过滤机构(2)的末端出水口通过管道与螺旋滚筒(3)的进水口连接，所述喷料器(4)安装于螺旋滚筒(3)投料口的顶部；所述螺旋滚筒(3)的出水口通过管道与深度处理装置(5)的进水口连接，所述深度处理装置(5)的末端排水口通过管道连接沉淀池(6)；所述三级过滤机构(2)末端出水口排出的水流通过一级抽水泵(7)泵入螺旋滚筒(3)，所述螺旋滚筒(3)出水口排出的水流通过二级抽水泵(8)泵入深度处理装置(5)。
2.根据权利要求1所述的一种应用于高浓度有机废水处理的一体化设备及工艺，其特征在于：所述三级过滤机构(2)包括杂物过滤器(201)、泥沙过滤器(202)和微生物过滤器(203)。
3.根据权利要求2所述的一种应用于高浓度有机废水处理的一体化设备及工艺，其特征在于：所述杂物过滤器(201)、泥沙过滤器(202)和微生物过滤器(203)分别负责过滤水流中的固体杂物、泥沙以及微生物。
4.根据权利要求3所述的一种应用于高浓度有机废水处理的一体化设备及工艺，其特征在于：所述固体杂物包括固体生活垃圾、石块、植物枝干以及水生物残骸。
5.根据权利要求1所述的一种应用于高浓度有机废水处理的一体化设备及工艺，其特征在于：所述深度处理装置(5)包括一级沉淀仓(501)、二级沉淀仓(502)和三级沉淀仓(503)。
6.根据权利要求5所述的一种应用于高浓度有机废水处理的一体化设备及工艺，其特征在于：所述一级沉淀仓(501)、二级沉淀仓(502)和三级沉淀仓(503)依次呈阶梯状分布，且一级沉淀仓(501)、二级沉淀仓(502)和三级沉淀仓(503)之间均连接有导流管。
7.根据权利要求1-6中任意一项所述的一种应用于高浓度有机废水处理的工艺，其特征在于，包括以下具体步骤：S1.由大功率虹吸泵(1)将水体(9)中的水流抽入三级过滤机构(2)，三级过滤机构(2)中的杂物过滤器(201)、泥沙过滤器(202)和微生物过滤器(203)分别负责过滤水流中的固体杂物、泥沙以及微生物，通过在杂物过滤器(201)和泥沙过滤器(202)中通过物化加药系统添加明矾实现固体杂质的物化预沉淀，同时微生物过滤器中通过物化加药系统进行高效前处理，过滤微生物；S2.经过过滤后的水流由一级抽水泵(7)泵入螺旋滚筒(3)，螺旋滚筒(3)投料口的顶部安装有喷料器(4)，喷料器(4)将净化调节试剂喷洒在螺旋滚筒(3)中，螺旋滚筒(3)通过不间断滚动，使水流与净化调节试剂充分混合，进一步提高净化效率，所述螺旋滚筒(3)为集水解酸化、缺氧反应、好氧反应和MBR反应器为一体的反应设备；S3.经过净化调节后的水流由二级抽水泵(8)泵入深度处理装置(5)，深度处理装置(5)的一级沉淀仓(501)、二级沉淀仓(502)和三级沉淀仓(503)可以对净化调节后的水流分级沉淀，实现对螺旋滚筒(3)处理后的水进行深度处理，一级沉淀仓(501)、二级沉淀仓(502)和三级沉淀仓(503)之间均连接有导流管，以实现多个沉淀仓之间的自然导流；S4.经过逐级沉淀后的水流排出至沉淀池(6)，经过1-2h的静置沉淀后，水流最终排出至水体(9)中。
发明内容
(一)解决的技术问题
针对现有技术的不足，本发明提供了一种应用于高浓度有机废水处理的一体化设备及工艺，解决了目前对水体有机污染物的处理，大多是直接利用大型设备进行排水、清淤，最后再引入活水，这种处理方式不仅费时费力，而且处理周期也较长，采用该方法对中小型水体进行处理时，不仅效率低下，同时也处理成本也更高的问题。
(二)技术方案
为实现以上目的，本发明通过以下技术方案予以实现：一种应用于高浓度有机废水处理的一体化设备及工艺，包括大功率虹吸泵、三级过滤机构、螺旋滚筒、喷料器、深度处理装置、沉淀池、一级抽水泵和二级抽水泵；
所述大功率虹吸泵的出水口通过管道与三级过滤机构连接，所述三级过滤机构的末端出水口通过管道与螺旋滚筒的进水口连接，所述喷料器安装于螺旋滚筒投料口的顶部；
所述螺旋滚筒的出水口通过管道与深度处理装置的进水口连接，所述深度处理装置的末端排水口通过管道连接沉淀池；
所述三级过滤机构末端出水口排出的水流通过一级抽水泵泵入螺旋滚筒，所述螺旋滚筒出水口排出的水流通过二级抽水泵泵入深度处理装置。
优选的，所述三级过滤机构包括杂物过滤器、泥沙过滤器和微生物过滤器，杂物过滤器、泥沙过滤器和微生物过滤器之间均连接有管道，从而使水流能够在杂物过滤器、泥沙过滤器和微生物过滤器之间逐级流动过滤。
优选的，所述杂物过滤器、泥沙过滤器和微生物过滤器分别负责过滤水流中的固体杂物、泥沙以及微生物，通过对水流中的固体杂物、泥沙以及微生物进行逐级过滤，可以对污染水流中的各种固态杂物进行过滤，从而实现预处理，以便后续的净化调节。
优选的，所述固体杂物包括固体生活垃圾、石块、植物枝干以及水生物残骸，通过对固体生活垃圾、石块、植物枝干以及水生物残骸进行预过滤，既可以防止在后续过滤过程中发生堵塞，同时也便于对固体杂物进行分类处理。
优选的，所述深度处理装置包括一级沉淀仓、二级沉淀仓和三级沉淀仓，深度处理装置用于喷洒净化调节试剂后的水流净化沉淀。
优选的，所述一级沉淀仓、二级沉淀仓和三级沉淀仓依次呈阶梯状分布，且一级沉淀仓、二级沉淀仓和三级沉淀仓之间均连接有导流管，水流首先进入一级沉淀仓，部分沉淀物会自动沉淀在仓底，而水流则会经导流管流至二级沉淀仓，二级沉淀仓和三级沉淀仓经过上述同样的流程，可以对水流中的沉淀物进行逐级拦截滞留，最终经过沉淀后的水流排入沉淀池。
一种应用于高浓度有机废水处理的工艺，包括以下具体步骤：
S1.由大功率虹吸泵将水体中的水流抽入三级过滤机构，三级过滤机构中的杂物过滤器、泥沙过滤器和微生物过滤器分别负责过滤水流中的固体杂物、泥沙以及微生物，通过在杂物过滤器和泥沙过滤器中通过物化加药系统添加明矾实现固体杂质的物化预沉淀，同时微生物过滤器中通过物化加药系统进行高效前处理，过滤微生物；
S2.经过过滤后的水流由一级抽水泵泵入螺旋滚筒，螺旋滚筒投料口的顶部安装有喷料器，喷料器将净化调节试剂喷洒在螺旋滚筒中，螺旋滚筒通过不间断滚动，使水流与净化调节试剂充分混合，进一步提高净化效率，所述螺旋滚筒为集水解酸化、缺氧反应、好氧反应和MBR反应器为一体的反应设备；
S3.经过净化调节后的水流由二级抽水泵泵入深度处理装置，深度处理装置的一级沉淀仓、二级沉淀仓和三级沉淀仓可以对净化调节后的水流分级沉淀，实现对螺旋滚筒处理后的水进行深度处理，一级沉淀仓、二级沉淀仓和三级沉淀仓之间均连接有导流管，以实现多个沉淀仓之间的自然导流；
S4.经过逐级沉淀后的水流排出至沉淀池，经过-h的静置沉淀后，水流最终排出至水体中；
S5.通过上述净化处理流程，对水体进行循环净化，直至水体中有机污染物的污染含量符合正常标准。
(三)有益效果
本发明提供了一种应用于高浓度有机废水处理的一体化设备及工艺。具备以下有益效果：
1、该应用于高浓度有机废水处理的一体化设备，通过设计简单的一体化处理系统，可以完成水体中有机污染物的循环净化，相较于传统的处理方案，该设备不仅工作效率大大提高，同时也更加省时省力，处理周期也更短。
2、该应用于高浓度有机废水处理的一体化设备，通过设计系统性的有机废水处理设备，可以对水体中的固体杂物、泥沙以及多种有机污染物进行有效净化去除，而且设备可实现全自动工作，且设备设置更加的紧凑，使得一种装置事项多种不同的功能，使得设备占地面积小，使用方便快捷，综合处理成本低。
3、螺旋滚筒设置成集成式的处理集，使得废水在进行酸化、缺氧、好氧等处理时效率更高，有效的减少好氧反应器、缺氧反应器和水解酸化池等的投入，在不影响运营的情况下提高了集成化效率，将设备的投入成本。
（发明人：徐云龙;梁家成;王子霞）
