公布日：2022.05.13
申请日：2020.11.13
分类号：C02F9/04(2006.01)I;B01F27/70(2022.01)I;B01F35/53(2022.01)I
摘要
本发明公开了一种吸附效果好的污水处理过滤装置，属于污水处理技术领域，包括装置主体，所述装置主体的内部分别设置有除菌室和过滤室，所述装置主体的顶部一侧连接有延伸至除菌室内部的处理仓，该种污水处理过滤装置，设置有处理仓和活性炭层，由于处理仓位于除菌室的内部的，且多个活性炭层较多分布于处理仓的内部，因此当使用者在使用该种处理装置时，可先将污水通过进水口加入至处理仓中，当污水进入至处理仓后，交错分布的活性炭层可对污水进行阻挡导流，从而延长污水在处理仓的流动时间，以此使活性炭层对污水中的污物异味进行充分吸附净化，从而大大提高装置对污水的处理效果，设置的透明护罩防止污水粘附在外线杀菌灯上影响杀菌效果。
权利要求书
1.一种吸附效果好的污水处理过滤装置，包括装置主体，其特征在于：所述装置主体的内部分别设置有除菌室和过滤室，所述装置主体的顶部一侧连接有延伸至除菌室内部的处理仓，所述处理仓的内部连接有多个活性炭层，所述处理仓的顶部连接有进水口，除菌室的底部通过通孔与过滤室相连通，所述除菌室的内部上方安装有紫外线杀菌灯，紫外线杀菌灯外设置有透明护罩，所述过滤室的内部连接有滤网，所述处理仓的底部连接有连接管，所述连接管的底端延伸至滤网的下方，所述装置主体的外表面安装有仓门，所述装置主体的一侧连接有进气管，所述进气管的一端延伸至除菌室的内部的曝气管，所述装置主体的另一侧焊接有机箱，所述机箱的内部安装有电机，所述电机的输出端连接有延伸至过滤室内部的转轴，所述转轴的外表面焊接有多个搅拌杆。
2.根据权利要求1所述的一种吸附效果好的污水处理过滤装置，其特征在于：所述转轴的一端通过轴承与过滤室转动连接，且多个所述搅拌杆等距分布于转轴的外表面。
3.根据权利要求1所述的一种吸附效果好的污水处理过滤装置，其特征在于：所述装置主体的顶部另一侧安装有延伸至除菌室内部的出水管，装置主体前侧设置有观察窗。
4.根据权利要求1所述的一种吸附效果好的污水处理过滤装置，其特征在于：多个所述活性炭层交错分布于处处理仓的内部，且多个所述活性炭层的顶部均呈凹凸不平状。
5.根据权利要求1所述的一种吸附效果好的污水处理过滤装置，其特征在于：所述仓门的外表面安装有工作面板，且所述工作面板分别与电机和紫外线杀菌灯电性连接。
6.根据权利要求1所述的一种吸附效果好的污水处理过滤装置，其特征在于：所述仓门由不锈钢材料制作而成，所述仓门的背部粘接有密封垫，且其通过铰链与装置主体转动连接。

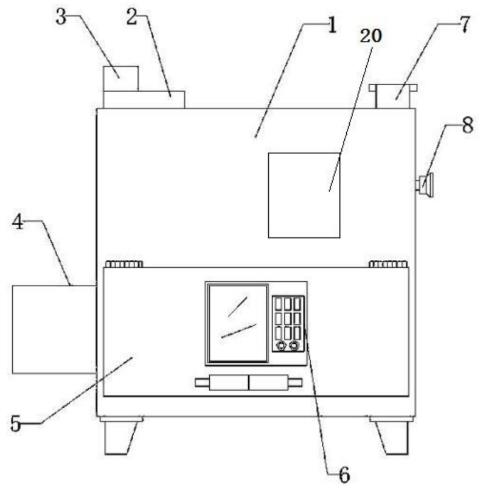

发明内容
本发明的目的在于提供一种吸附效果好的污水处理过滤装置，以解决上述背景技术中提出难以对污水进行阻挡，造成污水流速过快，导致装置与污水处理时间较短，难以对污水中的污物异味进行充分净化，影响装置处理效果的问题。
为实现上述目的，本发明提供如下技术方案：一种吸附效果好的污水处理过滤装置，包括主体，所述装置主体的内部分别设置有除菌室和过滤室，所述装置主体的顶部一侧连接有延伸至除菌室内部的处理仓，所述处理仓的内部连接有多个活性炭层，所述处理仓的顶部连接有进水口，除菌室的底部通过通孔与过滤室相连通，所述除菌室的内部上方安装有紫外线杀菌灯，紫外线杀菌灯外设置有透明护罩，所述过滤室的内部连接有滤网，所述处理仓的底部连接有连接管，所述连接管的底端延伸至滤网的下方，所述装置主体的外表面安装有仓门，所述装置主体的一侧连接有进气管，所述进气管的一端延伸至除菌室的内部的曝气管，所述装置主体的另一侧焊接有机箱，所述机箱的内部安装有电机，所述电机的输出端连接有延伸至过滤室内部的转轴，所述转轴的外表面焊接有多个搅拌杆。
优选地，所述转轴的一端通过轴承与过滤室转动连接，且多个所述搅拌杆等距分布于转轴的外表面。
优选地，所述装置主体的顶部另一侧安装有延伸至除菌室内部的出水管，装置主体前侧设置有观察窗。
优选地，多个所述活性炭层交错分布于处处理仓的内部，且多个所述活性炭层的顶部均呈凹凸不平状。
优选地，所述所述仓门的外表面安装有工作面板，且所述工作面板分别与电机和紫外线杀菌灯电性连接。
优选地，所述仓门由不锈钢材料制作而成，所述仓门的背部粘接有密封垫，且其通过铰链与装置主体转动连接钢。
与现有技术相比，本发明的有益效果是：该种污水处理过滤装置，设置有处理仓和活性炭层，由于处理仓位于除菌室的内部的，且多个活性炭层较多分布于处理仓的内部，因此当使用者在使用该种处理装置时，可先将污水通过进水口加入至处理仓中，当污水进入至处理仓后，交错分布的活性炭层可对污水进行阻挡导流，以此对污水的流速进行减缓，避免污水在处理仓的内部流速过快，从而延长污水在处理仓的流动时间，以此使活性炭层对污水中的污物异味进行充分吸附净化，从而大大提高装置对污水的处理效果，同时还设置有仓门、电机、转轴、搅拌杆和滤网，当污水在经过处理仓净化后可通过连接管进入至过滤室中，而当污水进入过滤室后，使用者可通过工作面板启动电机，使电机通过转轴带动搅拌杆进行旋转，以此使搅拌杆旋转后带动污水在过滤室中进行旋流，从而使污水旋流时，滤网可对污水中的杂质颗粒进行过滤筛分，而当滤网在将污水中的杂质颗粒筛分后，使用者可在工作结束后打开仓门，将过滤室中的滤网之间的杂质颗粒进行清理，从而避免杂质颗粒堆积过多而造成滤网堵塞。
（发明人：陈锐）
