公布日：2022.11.22
申请日：2022.09.07
分类号：C02F1/461(2006.01)I;C02F9/06(2006.01)I;C02F1/72(2006.01)N;C02F1/52(2006.01)N;C02F1/28(2006.01)N;C02F103/16(2006.01)N
摘要

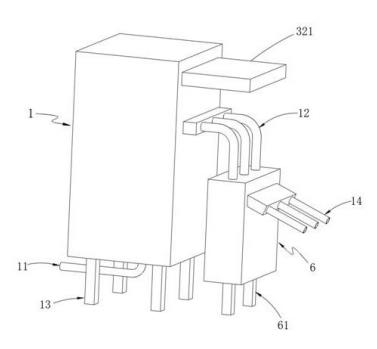

本发明提供了一种电镀含氰及重金属废水生化处理系统，包括：反应罐；铁碳微电解机构；刷洗机构；搅拌机构，所述刷洗机构对所述铁碳微电解机构内的铁碳块外表壁进行刷洗，所述搅拌机构对所述反应罐内的废水进行搅拌；所述铁碳微电解机构包括：铁碳微电解组件，两组所述铁碳微电解组件相对设置；切换组件，所述切换组件对两组所述铁碳微电解组件的工作状态进行切换。本发明通过搅拌机构对反应罐内的废水进行搅拌；通过刷洗机构对铁碳微电解机构内的铁碳块外表壁进行刷洗，及时将铁碳块外表壁的钝化膜去除，提高对废水的处理效果。
权利要求书
1.一种电镀含氰及重金属废水生化处理系统，包括：反应罐；其特征在于，还包括：铁碳微电解机构；刷洗机构；搅拌机构，所述刷洗机构对所述铁碳微电解机构内的铁碳块外表壁进行刷洗，所述搅拌机构对所述反应罐内的废水进行搅拌；所述铁碳微电解机构包括：铁碳微电解组件，两组所述铁碳微电解组件相对设置；切换组件，所述切换组件对两组所述铁碳微电解组件的工作状态进行切换。
2.根据权利要求1所述的一种电镀含氰及重金属废水生化处理系统，其特征在于，所述切换组件包括：挡板，设于所述反应罐内的所述挡板两侧开设有滑动槽；摆动块，所述摆动块转动设于所述挡板上；滑动杆，所述滑动杆滑动设于所述摆动块内；滑动块，所述滑动块滑动设于所述滑动槽内，所述铁碳微电解组件安装于所述滑动块上；转动套，转动设于所述滑动块上的所述转动套与所述滑动杆的末端连接；避让部，所述避让部防止所述铁碳微电解组件切换时产生干涉。
3.根据权利要求2所述的一种电镀含氰及重金属废水生化处理系统，其特征在于，所述铁碳微电解组件包括：壳体；固定块a，所述固定块a安装于所述壳体中央；转动杆，多组所述转动杆安装于所述壳体内；封闭部，所述封闭部设于所述壳体上；传动部，所述传动部驱动所述转动杆转动；所述封闭部包括：转动块a，所述转动块a安装于所述壳体上；收卷轴，所述收卷轴设于所述转动块a内；隔离网，所述隔离网收卷于所述收卷轴上；连接杆b，所述连接杆b安装于所述隔离网上，所述壳体内开设有滑槽a；滑块，安装于所述连接杆b上的所述滑块在所述滑槽a内滑动；直线驱动件a，所述直线驱动件a设于所述反应罐顶部；推动块，所述推动块设于所述直线驱动件a的输出端；直线驱动件b，所述直线驱动件b安装于所述推动块上；U形夹块，所述U形夹块安装于所述直线驱动件b的输出端；锁扣单元，所述锁扣单元用于锁住所述连接杆b的位置。
4.根据权利要求3所述的一种电镀含氰及重金属废水生化处理系统，其特征在于，所述传动部包括：圆盘，所述圆盘安装于所述固定块a上；环形齿环，所述环形齿环转动设于所述圆盘内；锥齿轮a，所述锥齿轮a安装于所述转动杆上；中心轴，所述中心轴转动设于所述固定块a内；锥齿轮b，多组所述锥齿轮b安装于所述中心轴上且与所述锥齿轮a相啮合；齿轮d，所述齿轮d安装于所述中心轴一端且与所述环形齿环相啮合；转盘，所述转盘安装于所述环形齿环上，所述转盘内开设有一字槽。
5.根据权利要求4所述的一种电镀含氰及重金属废水生化处理系统，其特征在于，所述刷洗机构包括：刷洗组件；隔离组件；所述隔离组件对所述壳体内的铁碳块进行隔离区分后，所述刷洗组件对所述壳体内的铁碳块外表壁进行刷洗。
6.根据权利要求5所述的一种电镀含氰及重金属废水生化处理系统，其特征在于，所述刷洗组件包括：盒体；固定块b，所述固定块b安装于所述盒体内；运动皮带，所述运动皮带在所述固定块b外侧滑动；毛刷，所述毛刷设于所述运动皮带的外侧；传动轴a，所述传动轴a转动设于所述固定块b内；齿轮f，所述齿轮f安装于所述传动轴a上；卡块，所述卡块安装于所述运动皮带内侧且与所述齿轮f相啮合；T形条，所述T形条安装于所述运动皮带内侧，所述固定块b内开设有T形槽，所述固定块b内开设有避让槽。
7.根据权利要求6所述的一种电镀含氰及重金属废水生化处理系统，其特征在于，所述隔离组件包括：防护罩，所述防护罩安装于所述反应罐一侧；直线驱动件c，所述直线驱动件c设于所述防护罩内；运动块，所述运动块安装于所述直线驱动件c的输出端，所述壳体内开设有多组滑槽b；间隔块，多组所述间隔块安装于所述运动块上，所述间隔块插入所述滑槽b内；旋转部，所述旋转部驱动所述壳体内的铁碳块旋转。
8.根据权利要求7所述的一种电镀含氰及重金属废水生化处理系统，其特征在于，所述旋转部包括：凹槽，所述凹槽开设于所述间隔块内；传动轴b，多组所述传动轴b安装于所述凹槽内；旋转杆，所述旋转杆安装于所述传动轴b上；齿轮c，所述齿轮c安装于所述传动轴b上且相互啮合；锁扣单元包括：中心杆a，所述中心杆a安装于所述壳体上；Z形夹块，两组交叉设置的所述Z形夹块转动设于所述中心杆a上，所述Z形夹块内开设有斜导向槽和夹槽；弹簧a，所述弹簧a设于两组所述Z形夹块之间。
9.根据权利要求8所述的一种电镀含氰及重金属废水生化处理系统，其特征在于，所述搅拌机构包括：中心杆b，所述中心杆b设于所述反应罐底部；转动块b，所述转动块b安装于所述中心杆b顶部；搅拌块，所述搅拌块安装于所述转动块b两侧；固定杆，所述固定杆安装于所述转动块b上；一字块a，所述一字块a安装于所述固定杆上；喷气嘴，多组所述喷气嘴安装于所述转动块b上；所述固定块b底部安装有连接杆a，所述连接杆a上安装有一字块b。
10.根据权利要求9所述的一种电镀含氰及重金属废水生化处理系统，其特征在于，所述避让部包括：驱动杆，所述驱动杆安装于所述转动块a上；齿轮e，所述齿轮e安装于所述驱动杆上；直线驱动件d，所述直线驱动件d设于所述反应罐内；齿条板，所述齿条板安装于所述直线驱动件d的输出端，所述滑动块内开设有容纳槽；弹簧b，所述弹簧b设于所述容纳槽内且套设于所述驱动杆外侧；固定环，所述固定环安装于所述弹簧b两端，其中一个所述固定环安装于所述容纳槽内，另一个所述固定环安装于所述驱动杆上。
发明内容
本发明的目的是针对现有技术的不足之处，提供一种电镀含氰及重金属废水生化处理系统，通过搅拌机构对反应罐内的废水进行搅拌；通过刷洗机构对铁碳微电解机构内的铁碳块外表壁进行刷洗，及时将铁碳块外表壁的钝化膜去除，提高对废水的处理效果。
为实现上述目的，本发明提供如下技术方案：一种电镀含氰及重金属废水生化处理系统，包括：反应罐；铁碳微电解机构；刷洗机构；搅拌机构，所述刷洗机构对所述铁碳微电解机构内的铁碳块外表壁进行刷洗，所述搅拌机构对所述反应罐内的废水进行搅拌；所述铁碳微电解机构包括：铁碳微电解组件，两组所述铁碳微电解组件相对设置；切换组件，所述切换组件对两组所述铁碳微电解组件的工作状态进行切换。
所述切换组件包括：挡板，设于所述反应罐内的所述挡板两侧开设有滑动槽；摆动块，所述摆动块转动设于所述挡板上；滑动杆，所述滑动杆滑动设于所述摆动块内；滑动块，所述滑动块滑动设于所述滑动槽内，所述铁碳微电解组件安装于所述滑动块上，转动套，转动设于所述滑动块上的转动套与所述滑动杆的末端连接；避让部，所述避让部防止所述铁碳微电解组件切换时产生干涉。
所述铁碳微电解组件包括：壳体；固定块a，所述固定块a安装于所述壳体中央；转动杆，多组所述转动杆安装于所述壳体内；封闭部，所述封闭部设于所述壳体上；传动部，所述传动部驱动所述转动杆转动；所述封闭部包括：转动块a，所述转动块a安装于所述壳体上；收卷轴，所述收卷轴设于所述转动块a内；隔离网，所述隔离网收卷于所述收卷轴上；连接杆b，所述连接杆b安装于所述隔离网上，所述壳体内开设有滑槽a；滑块，安装于所述连接杆b上的所述滑块在所述滑槽a内滑动；直线驱动件a，所述直线驱动件a设于所述反应罐顶部；推动块，所述推动块设于所述直线驱动件a的输出端；直线驱动件b，所述直线驱动件b安装于所述推动块上；U形夹块，所述U形夹块安装于所述直线驱动件b的输出端；锁扣单元，所述锁扣单元用于锁住所述连接杆b的位置。
所述传动部包括：圆盘，所述圆盘安装于所述固定块a上；环形齿环，所述环形齿环转动设于所述圆盘内；锥齿轮a，所述锥齿轮a安装于所述转动杆上；中心轴，所述中心轴转动设于所述固定块a内；锥齿轮b，多组所述锥齿轮b安装于所述中心轴上且与所述锥齿轮a相啮合；齿轮d，所述齿轮d安装于所述中心轴一端且与所述环形齿环相啮合；转盘，所述转盘安装于所述环形齿环上，所述转盘内开设有一字槽。
所述刷洗机构包括：刷洗组件；隔离组件；所述隔离组件对所述壳体内的铁碳块进行隔离区分后，所述刷洗组件对所述壳体内的铁碳块外表壁进行刷洗。
所述刷洗组件包括：盒体；固定块b，所述固定块b安装于所述盒体内；运动皮带，所述运动皮带在所述固定块b外侧滑动；毛刷，所述毛刷设于所述运动皮带的外侧；传动轴a，所述传动轴a转动设于所述固定块b内；齿轮f，所述齿轮f安装于所述传动轴a上；卡块，所述卡块安装于所述运动皮带内侧且与所述齿轮f相啮合；T形条，所述T形条安装于所述运动皮带内侧，所述固定块b内开设有T形槽，所述固定块b内开设有避让槽。
所述隔离组件包括：防护罩，所述防护罩安装于所述反应罐一侧；直线驱动件c，所述直线驱动件c设于所述防护罩内；运动块，所述运动块安装于所述直线驱动件c的输出端，所述壳体内开设有多组滑槽b；间隔块，多组所述间隔块安装于所述运动块上，所述间隔块插入所述滑槽b内；旋转部，所述旋转部驱动所述壳体内的铁碳块旋转。
所述旋转部包括：凹槽，所述凹槽开设于所述间隔块内；传动轴b，多组所述传动轴b安装于所述凹槽内；旋转杆，所述旋转杆安装于所述传动轴b上；齿轮c，所述齿轮c安装于所述传动轴b上且相互啮合；锁扣单元包括：中心杆a，所述中心杆a安装于所述壳体上；Z形夹块，两组所述Z形夹块转动设于所述中心杆a上，所述Z形夹块内开设有斜导向槽和夹槽；弹簧a，所述弹簧a设于两组所述Z形夹块之间。
所述搅拌机构包括：中心杆b，所述中心杆b设于所述反应罐底部；转动块b，所述转动块b安装于所述中心杆b顶部；搅拌块，所述搅拌块安装于所述转动块b两侧；固定杆，所述固定杆安装于所述转动块b上；一字块a，所述一字块a安装于所述固定杆上；喷气嘴，所述喷气嘴安装于所述转动块b上；所述固定块b底部安装有连接杆a，所述连接杆a上安装有一字块b。
所述避让部包括：驱动杆，所述驱动杆安装于所述转动块a上；齿轮e，所述齿轮e安装于所述驱动杆上；直线驱动件d，所述直线驱动件d设于所述反应罐内；齿条板，所述齿条板安装于所述直线驱动件d的输出端，所述滑动块内开设有容纳槽；弹簧b，所述弹簧b设于所述容纳槽内；固定环，所述固定环安装于所述弹簧b两端，其中一个所述固定环安装于所述容纳槽内，另一个所述固定环安装于所述驱动杆上。
本发明的有益效果在于：
（1）本发明通过搅拌机构对反应罐内的废水进行搅拌；通过刷洗机构对铁碳微电解机构内的铁碳块外表壁进行刷洗，及时将铁碳块外表壁的钝化膜去除，提高对废水的处理效果。
（2）本发明通过直线驱动件a和直线驱动件b驱使U形夹块夹住连接杆b，驱使连接杆b运动离开夹槽，弹簧a受力压缩，带动收卷轴转动对隔离网进行收卷，驱使隔离网离开壳体顶部，使壳体内的铁碳块裸露出来，便于后续刷洗机构对壳体内的铁碳块进行刷洗。
（3）本发明通过直线驱动件d驱动齿条板运动，带动齿轮e转动，进而驱动铁碳微电解组件处于竖直状态，两个铁碳微电解组件相向运动就不会产生干涉，待铁碳微电解组件运动至指定工位时，直线驱动件d驱动齿条板运动使其与齿轮e脱离啮合，在弹簧b弹力作用下，铁碳微电解组件恢复至水平状态。
（4）本发明通过直线驱动件c驱动间隔块插入滑槽b内，间隔块将壳体内的铁碳块隔离划分区域，间隔块起到隔离的作用，防止刷洗机构对铁碳块刷洗时铁碳块在壳体内产生堆积。
（5）本发明通过底部的铁碳微电解组件向下运动，一字块a从底部插入一字槽内，电机驱动固定杆转动，带动转盘和齿轮d转动，驱动中心轴转动，进而驱使转动杆转动，实现壳体内的铁碳块发生翻转，防止铁碳块之间发生板结。
（6）本发明通过切换组件对两组铁碳微电解组件的工作状态进行切换，底部的铁碳微电解组件对废水进行处理，刷洗机构对顶部的铁碳微电解组件内的铁碳块外表壁进行刷洗，便于下一个切换工序的运行。
（发明人：张稳;马志强;谢富平;邱钟强;陈永红;吴绪军）
