公布日：2022.05.10
申请日：2022.02.22
分类号：C02F3/12(2006.01)I;C02F101/30(2006.01)N
摘要
本发明涉及污水处理技术领域，公开了一种农村污水曝气处理装置，包括曝气池，曝气池的内腔的底部设置有铲板，铲板的底壁与曝气池的底部内壁相接触，曝气池上设置有用于驱动铲板相对曝气池移动的驱动机构；本发明通过驱动机构驱动铲板相对曝气池的底部内壁移动，将曝气池底部内壁的污垢铲起，当铲板移动至与曝气板相接触时，逐渐将曝气板向上推起，从而使得铲板能够从曝气板的下方经过，使得曝气板在曝气时始终处于曝气池内腔的底部，以提高气体与污水的接触面积，在清洁时曝气板向上移动，从而避免曝气板阻碍铲板的移动，能够在便捷的曝气池的底壁进行清洁，避免污水中的污垢附着在曝气池的底壁上，使得后续人工清洁更加轻松。
权利要求书

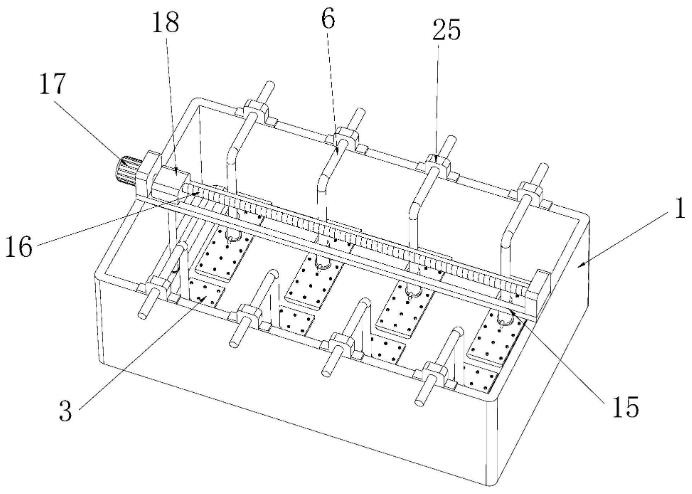

1.一种农村污水曝气处理装置，包括曝气池，其特征在于：所述曝气池的内腔的底部设置有铲板，所述铲板的底壁与所述曝气池的底部内壁相接触，所述曝气池上设置有用于驱动铲板相对曝气池移动的驱动机构，所述曝气池上固定安装有进气管，所述进气管的底端设置有连接筒，所述连接筒与所述进气管滑动配合，且所述进气管与所述连接筒弹性连接，所述连接筒的底端固定安装有曝气板，所述曝气板通过连接筒与所述进气管相连通；所述曝气池底端的一侧固定安装有杂质槽，所述杂质槽的顶端设置有开口，所述杂质槽的顶壁与所述曝气池的底部内壁相平齐；所述杂质槽的顶端滑动安装有封盖，所述封盖与所述曝气池的内侧壁弹性连接，所述封盖的顶端固定安装有连接杆，所述连接杆设置为L形，所述连接杆远离封盖的一端固定安装有推板；所述封盖通过弹性连接件与曝气池的内侧壁弹性连接；所述弹性连接件包括安装筒和连接柱，所述安装筒与连接柱滑动配合，且所述安装筒与连接柱过盈配合，安装筒的右端与曝气池的内侧壁固定连接，连接柱的左端与封盖的右侧壁固定连接，所述安装筒内腔的右侧连通设置有输液管，所述输液管远离安装筒的一端固定安装有喷头，所述喷头的输出端朝向杂质槽的开口设置；所述曝气板的顶壁设置有多个曝气头，所述曝气头与所述曝气板的内腔相连通，所述曝气板的底端设置有多个滚轮；所述曝气板的底壁上设置有刷毛，当铲板移动至曝气板下方时，刷毛与铲板的顶壁相接触；所述进气管的底端固定安装有活塞，所述活塞与所述连接筒滑动配合，所述连接筒的内腔设置有连接管，所述连接管的顶端与所述活塞的底壁固定连接，所述连接管的底端与所述曝气板的顶壁固定连接，所述活塞上开设有通孔，所述连接管的顶端通过通孔与所述进气管相连通，所述连接管的底端与所述曝气头的内腔相连通；所述连接筒内设置有弹簧，所述弹簧的顶端与所述活塞的底壁固定连接，所述弹簧的底端与所述曝气板的顶壁固定连接，所述弹簧设置在所述连接管的内部；所述曝气板的底壁固定安装有分流管，所述分流管的输入端通过连通管与所述连接筒内腔的底部相连通，所述分流管的多个输出端均连通设置有喷嘴，所述喷嘴的出液端朝向刷毛设置。
2.根据权利要求1所述的一种农村污水曝气处理装置，其特征在于：所述驱动机构包括滑轨，所述滑轨上滑动安装有滑座，所述滑轨上转动安装有螺杆，所述滑轨的一端固定安装有电机，所述电机的输出端与所述螺杆的一端传动连接，所述螺杆贯穿所述滑座，且所述螺杆与所述滑座螺纹连接，所述滑座的底端固定安装有推杆，所述推杆的底端与所述铲板固定连接。
发明内容
本发明的目的在于提供一种农村污水曝气处理装置，以解决上述背景技术中提成的问题。
为实现上述目的，需要在曝气池的底部设置清洁结构，定期将曝气池底部的污垢刮下，防止污垢沉淀吸附在曝气池内。
基于上述思路，本发明提供如下技术方案：一种农村污水曝气处理装置，包括曝气池，所述曝气池的内腔的底部设置有铲板，所述铲板的底壁与所述曝气池的底部内壁相接触，所述曝气池上设置有用于驱动铲板相对曝气池移动的驱动机构，所述曝气池上固定安装有进气管，所述进气管的底端设置有连接筒，所述连接筒与所述进气管滑动配合，且所述进气管与所述连接筒弹性连接，所述连接筒的底端固定安装有曝气板，所述曝气板通过连接筒与所述进气管相连通。
作为本发明的进一步方案，所述曝气板的顶壁设置有多个曝气头，所述曝气头与所述曝气板的内腔相连通，所述曝气板的底端设置有多个滚轮。
作为本发明的进一步方案，所述曝气板的底壁上设置有刷毛，当铲板移动至曝气板下方时，刷毛与铲板的顶壁相接触。
作为本发明的进一步方案，所述进气管的底端固定安装有活塞，所述活塞与所述连接筒滑动配合，所述连接筒的内腔设置有连接管，所述连接管的顶端与所述活塞的底壁固定连接，所述连接管的底端与所述曝气板的顶壁固定连接，所述活塞上开设有通孔，所述连接管的顶端通过通孔与所述进气管相连通，所述连接管的底端与所述曝气头的内腔相连通。
作为本发明的进一步方案，所述连接筒内设置有弹簧，所述弹簧的顶端与所述活塞的底壁固定连接，所述弹簧的底端与所述曝气板的顶壁固定连接，所述弹簧设置在所述连接管的内部。
作为本发明的进一步方案，所述曝气板的底壁固定安装有分流管，所述分流管的输入端通过连通管与所述连接筒内腔的底部相连通，所述分流管的多个输出端均连通设置有喷嘴，所述喷嘴的出液端朝向刷毛设置。
作为本发明的进一步方案，所述曝气池底端的一侧固定安装有杂质槽，所述杂质槽的顶端设置有开口，所述杂质槽的顶壁与所述曝气池的底部内壁相平齐。
作为本发明的进一步方案，所述杂质槽的顶端滑动安装有封盖，所述封盖与所述曝气池的内侧壁弹性连接，所述封盖的顶端固定安装有连接杆，所述连接杆设置为L形，所述连接杆远离封盖的一端固定安装有推板。
作为本发明的进一步方案，所述驱动机构包括滑轨，所述滑轨上滑动安装有滑座，所述滑轨上转动安装有螺杆，所述滑轨的一端固定安装有电机，所述电机的输出端与所述螺杆的一端传动连接，所述螺杆贯穿所述滑座，且所述螺杆与所述滑座螺纹连接，所述滑座的底端固定安装有推杆，所述推杆的底端与所述铲板固定连接。
作为本发明的进一步方案，所述弹性连接件包括安装筒和连接柱，所述安装筒与连接柱滑动配合，且所述安装筒与连接柱过盈配合，安装筒的右端与曝气池的内侧壁固定连接，连接柱的左端与封盖的右侧壁固定连接，所述安装筒内腔的右侧连通设置有输液管，所述输液管远离安装筒的一端固定安装有喷头，所述喷头的输出端朝向杂质槽的开口设置。
与现有技术相比，本发明的有益效果是：本发明通过进气管向连接筒内输入气体，气体通过曝气板排出，从而进行曝气，当曝气池的底壁沉淀较多的污垢时，通过驱动机构驱动铲板相对曝气池的底部内壁移动，将曝气池底部内壁的污垢铲起，污垢随着水流流走，从而对曝气池的底部内壁进行清洁，当铲板移动至与曝气板相接触时，逐渐将曝气板向上推起，从而使得铲板能够从曝气板的下方经过，使得曝气板在曝气时始终处于曝气池内腔的底部，以提高气体与污水的接触面积，在清洁时曝气板向上移动，从而避免曝气板阻碍铲板的移动，能够在便捷的曝气池的底壁进行清洁，避免污水中的污垢附着在曝气池的底壁上，使得后续人工清洁更加轻松。
（发明人：周亮;夏观强;谭珞萍）
