公布日：2022.04.01
申请日：2022.01.14
分类号：C02F3/28(2006.01)I;C02F101/30(2006.01)N
摘要
本发明涉及污水处理技术领域，尤其涉及一种厌氧膜生物反应器和有机污水处理的方法。本发明的厌氧膜生物反应器，包括封闭式壳体以及在所述壳体内部由下至上依次包括第一厌氧区、三相分离区和第二厌氧区；所述第一厌氧区包括设置在所述壳体底部的污泥床；所述三相分离区包括上下设置的至少两排三相分离器；所述第二厌氧区设置有至少一个AnMBR膜组器。本发明的厌氧膜生物反应器通过引入AnMBR膜组器，并进一步优化厌氧膜生物反应器的结构，有效解决了污泥流失、处理容积负荷低、出水水质较差的问题。
权利要求书
1.一种厌氧膜生物反应器，其特征在于，包括封闭式壳体以及在所述壳体内部由下至上依次包括第一厌氧区、三相分离区和第二厌氧区；所述第一厌氧区包括设置在所述壳体底部的污泥床；所述三相分离区包括上下设置的至少两排三相分离器；所述第二厌氧区设置有至少一个AnMBR膜组器。
2.根据权利要求1所述的厌氧膜生物反应器，其特征在于，所述第一厌氧区还设置有进水系统，用于传送有机污水进入所述第一厌氧区。
3.根据权利要求1所述的厌氧膜生物反应器，其特征在于，每排所述三相分离器通过排气管路相连接。
4.根据权利要求1所述的厌氧膜生物反应器，其特征在于，所述第二厌氧区还设置有振动装置，所述振动装置与所述AnMBR膜组器相连接。
5.根据权利要求4所述的厌氧膜生物反应器，其特征在于，所述振动装置与所述AnMBR膜组器通过滑架相连接。
6.根据权利要求1所述的厌氧膜生物反应器，其特征在于，所述壳体的外部设置有清洗系统，所述清洗系统通过管路与所述AnMBR膜组器相连接；优选地，所述清洗系统设置有反洗水箱和药筒，所述反洗水箱与所述药筒分别通过管路与所述AnMBR膜组器相连接。
7.根据权利要求1所述的厌氧膜生物反应器，其特征在于，所述壳体的外部还设置有产水系统；所述产水系统与所述AnMBR膜组器相连接。
8.根据权利要求7所述的厌氧膜生物反应器，其特征在于，所述产水系统设置有真空泵，所述真空泵与所述AnMBR膜组器相连接。
9.一种有机污水处理的方法，适用于权利要求1-8任一项所述的厌氧膜生物反应器，其特征在于，包括如下步骤：(A)待处理的有机污水进入第一厌氧区的污泥床进行分解处理后得到生物气和泥水混合液；(B)所述生物气进入三相分离区被收集，所述泥水混合液进入三相分离区进行泥水分离后得到污泥和悬浊液，所述污泥进入第一厌氧区，所述悬浊液进入第二厌氧区经过AnMBR膜组器处理后得到生产用水。
10.根据权利要求9所述的有机污水处理的方法，其特征在于，其特征在于，所述第一厌氧区的温度为25-35℃，pH值为7.2-8.0，所述泥水混合液的上升流速为0.5-1.0m/h；优选地，所述厌氧膜生物反应器的容积负荷为10-15kgCOD/m3•d；优选地，所述厌氧膜生物反应器的水力停留时间为1-2d；优选地，所述真空泵每开启7-10min、停运30-60s；优选地，所述AnMBR膜组器的膜的运行通量为8-12LMH；优选地，对所述AnMBR膜组器每隔7-10min进行一次反冲洗；优选地，所述反冲洗时间为25-35s；优选地，所述反冲洗时，所述AnMBR膜组器的膜的反洗通量为10-20LMH。
发明内容
本发明的第一目的在于提供一种厌氧膜生物反应器，该厌氧膜生物反应器中的微生物的浓度和活性能够维持在较高的水平，并且具有优异的固液分离效果，能够有效的对有机污水进行处理，投资成本低、运行能耗小、占地面积小，操作、清洗和维护更加简单。
本发明的第二目的在于提供一种有机污水处理的方法，该方法采用上述厌氧膜生物反应器对有机污水进行处理，能够有效去除有机污水中的污染物。
为了实现本发明的上述目的，特采用以下技术方案：

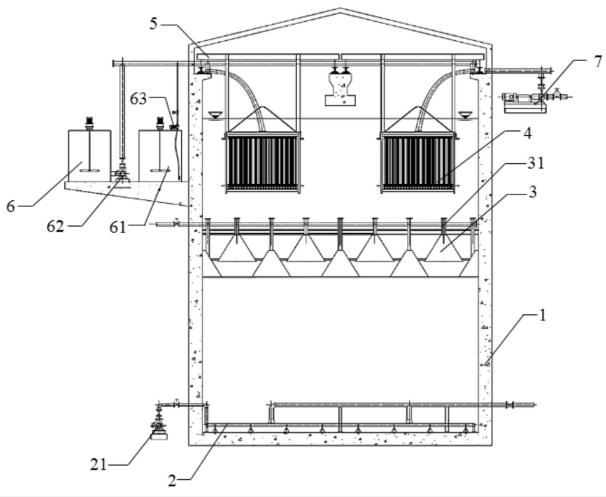

本发明提供了一种厌氧膜生物反应器，其特征在于，包括封闭式壳体以及在所述壳体内部由下至上依次包括第一厌氧区、三相分离区和第二厌氧区；
所述第一厌氧区包括设置在所述壳体底部的污泥床；
所述三相分离区包括上下设置的至少两排三相分离器；
所述第二厌氧区设置有至少一个AnMBR膜组器。
进一步地，所述第一厌氧区还设置有进水系统，用于传送有机污水进入所述第一厌氧区。
进一步地，每排所述三相分离器通过排气管路相连接。
进一步地，所述第二厌氧区还设置有振动装置，所述振动装置与所述AnMBR膜组器相连接。
进一步地，所述振动装置与所述AnMBR膜组器通过滑架相连接。
进一步地，所述壳体的外部设置有清洗系统，所述清洗系统通过管路与所述AnMBR膜组器相连接。
优选地，所述清洗系统设置有反洗水箱和药筒，所述反洗水箱与所述药筒分别通过管路与所述AnMBR膜组器相连接。
进一步地，所述壳体的外部还设置有产水系统；所述产水系统与所述AnMBR膜组器相连接。
进一步地，所述产水系统设置有真空泵，所述真空泵与所述AnMBR膜组器相连接。
本发明还提供了一种有机污水处理的方法，适用于上述的厌氧膜生物反应器，包括如下步骤：
(A)待处理的有机污水进入第一厌氧区的污泥床进行分解处理后得到生物气和泥水混合液；
(B)所述生物气进入三相分离区被收集，所述泥水混合液进入三相分离区进行泥水分离后得到污泥和悬浊液，所述污泥进入第一厌氧区，所述悬浊液进入第二厌氧区经过AnMBR膜组器处理后得到生产用水。
进一步地，所述第一厌氧区的温度为25-35℃，pH值为7.2-8.0，所述泥水混合液的上升流速为0.5-1.0m/h。
优选地，所述厌氧膜生物反应器的容积负荷为10-15kgCOD/m3•d。
优选地，所述厌氧膜生物反应器的水力停留时间为1-2d。
优选地，所述真空泵每开启7-10min、停运30-60s。
优选地，所述AnMBR膜组器的膜的运行通量为8-12LMH。
优选地，对所述AnMBR膜组器每隔7-10min进行一次反冲洗。
优选地，所述反冲洗时间为25-35s。
优选地，所述反冲洗时，所述AnMBR膜组器的膜的反洗通量为10-20LMH。
与现有技术相比，本发明的有益效果为：
本发明的厌氧膜生物反应器通过引入AnMBR膜组器，并进一步优化厌氧膜生物反应器的结构，更有利于微生物的增殖与生长，使厌氧膜生物反应器中的微生物的浓度和活性维持在较高的水平，并具有优异的固液分离效果，有效地解决了污泥流失、处理容积负荷低、出水水质较差的问题，同时本发明的厌氧膜生物反应器的建设成本低、运行能耗小，操作、清洗和维护更加简单。
（发明人：陈亦力;张颖;刘涛;沈国;陈弘仁;孙广东;韩兴亮;任笑石;孟繁龙;岳磊;牛和昕;熊晓励）
