高新涂装废气废水交叉处理装置

发布时间:2023-10-7 10:11:14  中国污水处理工程网

公布日:2022.06.21

申请日:2020.12.18

分类号:B01D53/18(2006.01)I;B01D53/02(2006.01)I;C02F9/04(2006.01)I;C02F103/14(2006.01)N

摘要

本发明公开了一种涂装废气废水交叉处理设备,涉及涂装技术领域。该一种涂装废气废水交叉处理设备,包括反应装置,反应装置包括筒一,筒一的前侧面通过铰链活动安装有门一,门一的前表面右侧固定连接有门把手,筒一的右侧面上部开设有水孔,水孔的右侧正对设置有水管,水管的左端固定连接筒一,筒一的右侧面下部开设有气孔,气孔的右侧正对设置有气管,气管的左端固定连接筒一;水孔的左侧正对设置有横筒,横筒的右端固定连接筒一的右内壁,横筒的左端固定连接筒一的左内壁,横筒的下内壁上开设有下口,下口的下方正对设置有喷淋柱,喷淋柱的上端固定连接横筒;该一种涂装废气废水交叉处理设备使得装置的使用更加的环保。


权利要求书

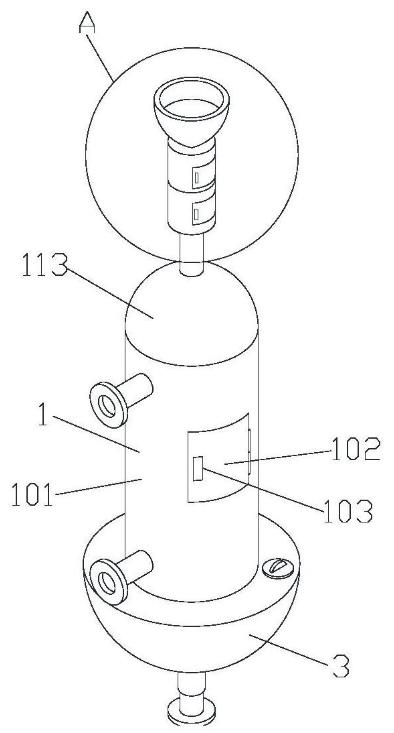

1.一种涂装废气废水交叉处理设备,包括反应装置(1),所述反应装置(1)包括筒一(101),所述筒一(101)的前侧面通过铰链活动安装有门一(102),所述门一(102)的前表面右侧固定连接有门把手(103),其特征在于:所述筒一(101)的右侧面上部开设有水孔(104),所述水孔(104)的右侧正对设置有水管(105),所述水管(105)的左端固定连接筒一(101),所述筒一(101)的右侧面下部开设有气孔(106),所述气孔(106)的右侧正对设置有气管(107),所述气管(107)的左端固定连接筒一(101);所述水孔(104)的左侧正对设置有横筒(108),所述横筒(108)的右端固定连接筒一(101)的右内壁,所述横筒(108)的左端固定连接筒一(101)的左内壁,所述横筒(108)的下内壁上开设有下口(109),所述下口(109)的下方正对设置有喷淋柱(110),所述喷淋柱(110)的上端固定连接横筒(108);所述筒一(101)的内侧壁中部固定连接有挡板(111),所述挡板(111)的位置与门一(102)的位置相适配,所述挡板(111)与筒一(101)的内部适配,所述挡板(111)的上表面等距均匀的开设有挡孔(112);所述筒一(101)的上端固定连接有上盖(113),所述上盖(113)的形状包括开口朝下的半圆球形,所述上盖(113)的上端贯穿固定连接有上管(114),所述筒一(101)的下端固定连接有下盖(115),所述下盖(115)的形状包括开口朝上的半圆球形,所述下盖(115)的下端贯穿固定连接有下管(116),所述下管(116)的下端外侧固定连接有外环(117)。

2.根据权利要求1所述的一种涂装废气废水交叉处理设备,其特征在于:所述下盖(115)的内部设置有搅拌装置(2),所述搅拌装置(2)包括球壳一(201),所述球壳一(201)的形状包括半球形,所述球壳一(201)的右端开设有出口(202),所述出口(202)的内侧壁固定连接有出管(203),所述出管(203)的左端固定连接有挤压囊(204),所述挤压囊(204)的材质包括弹性材质,所述挤压囊(204)的左端固定连接有入管(205),所述入管(205)的左方设置有球壳二(206),所述球壳二(206)的形状包括半球形,所述球壳二(206)与球壳一(201)对称设置,所述球壳二(206)的右端固定连接球壳一(201)的左端,所述球壳二(206)的左端开设有入口(207),所述入管(205)的左端外侧固定连接入口(207)的内侧壁,所述入口(207)的左端正对有连通管(208),所述连通管(208)的材质包括弹性材料,所述连通管(208)的右端固定连接球壳二(206),所述连通管(208)在远离球壳二(206)的那一端贯穿下盖(115)的外侧壁。

3.根据权利要求2所述的一种涂装废气废水交叉处理设备,其特征在于:所述球壳二(206)的内侧壁上等距均匀的固定连接有弹簧(209),所述弹簧(209)的数量为四个,四个所述弹簧(209)分别位于球壳二(206)的内部的上下前后四侧,所述弹簧(209)在远离球壳二(206)的那一端固定连接有小球(210),所述小球(210)的数量为四个,四个所述小球(210)位于挤压囊(204)的外侧周围。

4.根据权利要求1所述的一种涂装废气废水交叉处理设备,其特征在于:所述下盖(115)的下方设置有底座装置(3),所述底座装置(3)包括底碗一(301),所述底碗一(301)的形状包括开口超上的半圆球形,所述底碗一(301)的内部设置有底碗二(302),所述底碗二(302)的形状包括开口朝上的半圆球形,所述底碗二(302)的下壁上开设有底孔(303),所述底碗二(302)的外侧壁上等距均匀的开设有连通孔(304),所述连通孔(304)的外侧设置有密封胶(305),所述密封胶(305)固定连接在底碗二(302)的外侧壁上。

5.根据权利要求4所述的一种涂装废气废水交叉处理设备,其特征在于:所述底孔(303)的下方正对有出水管(306),所述出水管(306)的上端固定连接在底碗二(302)的下端,所述出水管(306)的下端贯穿固定连接底碗一(301)的下端且出水管(306)的下端伸出底碗一(301);所述底碗一(301)的上端固定连接有上板(307),所述上板(307)的上表面开设有中心孔(308),所述中心孔(308)与底碗二(302)的上端口正对,所述上板(307)的上表面外侧开设有螺纹孔(309),所述螺纹孔(309)的上方正对设置有孔盖(310),所述孔盖(310)的下表面中部固定连接有螺纹柱(311),所述螺纹柱(311)与螺纹孔(309)通过螺纹连接在一起。

6.根据权利要求2所述的一种涂装废气废水交叉处理设备,其特征在于:所述下盖(115)固定套接在底碗二(302)的内部,所述下管(116)插入出水管(306)中,所述外环(117)处于出水管(306)的下方;所述连通管(208)在远离下盖(115)的那一端套接在连通孔(304)内部且与密封胶(305)固定连接。

7.根据权利要求1所述的一种涂装废气废水交叉处理设备,其特征在于:所述上管(114)的上方设置有净气装置(4),所述净气装置(4)包括箱体一(401),所述箱体一(401)的前侧通过铰链活动安装有门二(402),所述箱体一(401)的下端固定连接有箱体二(403),所述箱体二(403)与箱体一(401)的内部相通,所述箱体二(403)的下壁固定套接在上管(114)的上端,所述箱体二(403)与上管(114)内部相通,所述箱体二(403)的前侧通过铰链活动安装有门三(404),所述箱体一(401)的上表面贯穿固定连接有上口(405),所述上口(405)的形状包括开口向上的半圆球形,所述上口(405)与箱体一(401)的内部相通。

发明内容

本发明的目的在于提供一种涂装废气废水交叉处理设备,以解决上述背景技术中提出的问题。

为实现上述目的,本发明提供如下技术方案:一种涂装废气废水交叉处理设备,包括反应装置,所述反应装置包括筒一,所述筒一的前侧面通过铰链活动安装有门一,所述门一的前表面右侧固定连接有门把手,所述筒一的右侧面上部开设有水孔,所述水孔的右侧正对设置有水管,所述水管的左端固定连接筒一,所述筒一的右侧面下部开设有气孔,所述气孔的右侧正对设置有气管,所述气管的左端固定连接筒一;所述水孔的左侧正对设置有横筒,所述横筒的右端固定连接筒一的右内壁,所述横筒的左端固定连接筒一的左内壁,所述横筒的下内壁上开设有下口,所述下口的下方正对设置有喷淋柱,所述喷淋柱的上端固定连接横筒;所述筒一的内侧壁中部固定连接有挡板,所述挡板的位置与门一的位置相适配,所述挡板与筒一的内部适配,所述挡板的上表面等距均匀的开设有挡孔;所述筒一的上端固定连接有上盖,所述上盖的形状包括开口朝下的半圆球形,所述上盖的上端贯穿固定连接有上管,所述筒一的下端固定连接有下盖,所述下盖的形状包括开口朝上的半圆球形,所述下盖的下端贯穿固定连接有下管,所述下管的下端外侧固定连接有外环。

所述下盖的内部设置有搅拌装置,所述搅拌装置包括球壳一,所述球壳一的形状包括半球形,所述球壳一的右端开设有出口,所述出口的内侧壁固定连接有出管,所述出管的左端固定连接有挤压囊,所述挤压囊的材质包括弹性材质,所述挤压囊的左端固定连接有入管,所述入管的左方设置有球壳二,所述球壳二的形状包括半球形,所述球壳二与球壳一对称设置,所述球壳二的右端固定连接球壳一的左端,所述球壳二的左端开设有入口,所述入管的左端外侧固定连接入口的内侧壁,所述入口的左端正对有连通管,所述连通管的材质包括弹性材料,所述连通管的右端固定连接球壳二,所述连通管在远离球壳二的那一端贯穿下盖的外侧壁。

优选的,所述球壳二的内侧壁上等距均匀的固定连接有弹簧,所述弹簧的数量为四个,四个所述弹簧分别位于球壳二的内部的上下前后四侧,所述弹簧在远离球壳二的那一端固定连接有小球,所述小球的数量为四个,四个所述小球位于挤压囊的外侧周围。

优选的,所述下盖的下方设置有底座装置,所述底座装置包括底碗一,所述底碗一的形状包括开口超上的半圆球形,所述底碗一的内部设置有底碗二,所述底碗二的形状包括开口朝上的半圆球形,所述底碗二的下壁上开设有底孔,所述底碗二的外侧壁上等距均匀的开设有连通孔,所述连通孔的外侧设置有密封胶,所述密封胶固定连接在底碗二的外侧壁上。

优选的,所述底孔的下方正对有出水管,所述出水管的上端固定连接在底碗二的下端,所述出水管的下端贯穿固定连接底碗一的下端且出水管的下端伸出底碗一;所述底碗一的上端固定连接有上板,所述上板的上表面开设有中心孔,所述中心孔与底碗二的上端口正对,所述上板的上表面外侧开设有螺纹孔,所述螺纹孔的上方正对设置有孔盖,所述孔盖的下表面中部固定连接有螺纹柱,所述螺纹柱与螺纹孔通过螺纹连接在一起。

优选的,所述下盖固定套接在底碗二的内部,所述下管插入出水管中,所述外环处于出水管的下方;所述连通管在远离下盖的那一端套接在连通孔内部且与密封胶固定连接。

优选的,所述上管的上方设置有净气装置,所述净气装置包括箱体一,所述箱体一的前侧通过铰链活动安装有门二,所述箱体一的下端固定连接有箱体二,所述箱体二与箱体一的内部相通,所述箱体二的下壁固定套接在上管的上端,所述箱体二与上管内部相通,所述箱体二的前侧通过铰链活动安装有门三,所述箱体一的上表面贯穿固定连接有上口,所述上口的形状包括开口向上的半圆球形,所述上口与箱体一的内部相通。

与现有技术相比,本发明的有益效果是:

(1)、该一种涂装废气废水交叉处理设备,通过反应装置的结构设计,将涂装的废气从气管中导入筒一的内部,将涂装的废水从水管中导入筒一的内部,这样在涂装的废气和废水进入到筒一的内部之后,废水会经过横筒、下口和喷淋柱从上往下喷淋而出,而废气会经过气孔、挡板和挡孔向上流出,由于废气和废水的运动方向完全相反,在挡板的下方部位会使得废气和废水进行充分的混合,涂装的废气中经常会带有可溶于水的一些杂质,通过废气与废水的混合,可以使用废水将废气中的可溶于水的一些杂质去除,且进行这一步骤的时候不需要加入新的净水资源,使得装置的使用更加的环保。

(2)、该一种涂装废气废水交叉处理设备,通过搅拌装置的设计,废气在筒一中从下向上移动的过程中会使得挡板下方的废水和废气发生相对运动,使得废气不停的在废水中类似与搅拌的流动,在加上搅拌装置的帮助,使得搅拌装置作为一个实体在废气运动的带动下也会在废水中做无规则的碰撞运动,使得废气和废水进行一个充分的混合搅拌功能,这样一方面加快废气从废水中溢出的速度,另一方面使得净水剂可以与废水充分的混合,大大加快净水的速度。

(3)、该一种涂装废气废水交叉处理设备,通过搅拌装置的设计,以及搅拌装置和底座装置之间的配合,在装置的工作过程中,搅拌装置之间是会相互发生无规则的碰撞的,这样的情况下,球壳二内部设置的小球就会在弹簧的带动下,持续且无规则的撞击挤压囊,在持续的碰撞过程中,通过挤压挤压囊,从而将连通管连通着的底座装置内部的净水剂一次次的吸取,再在下一次的碰撞过程中,从出管中挤压到筒一的内部,进行废水的净化,当废气越多,在废水中自动加入的净水药剂就会相对多,大大的增加了装置的自动化程度。

(4)、该一种涂装废气废水交叉处理设备,废水中也会存在一定的固体垃圾,通过挡板的设计,且挡板的上表面上等距均匀的开设有挡孔,从挡板经过的废水,就会隔绝一定的废水中的固体垃圾,与此同时通过门一的设计,也可以及时的对这些固体的垃圾进行清理,从而不影响装置的主体工作,这样的设计,使得处理废水中的固体垃圾十分的方便,增加了装置的操作便利性。

(5)、该一种涂装废气废水交叉处理设备,在上管的上方设置了净气装置,通过净气装置的设计,将活性炭的放置场所设计成为两部分,这样在进行活性炭更换的时候,首先将处于下方的活性炭进行更换,在更换的时候,处于上方的活性炭还可以继续进行废气的净化,这样避免在更换的时候废气溢出,当取出底层的活性炭后,上方的活性炭会自动的从箱体一中落入到箱体二中,接着打开门二将新的活性炭放入到箱体一中,这样在一直有活性炭的情况下,进行了活性炭的更换,大大的提高了装置便于更换活性炭的能力,且不会出现活性炭饱未及时更换的情况出现,增加了废气处理的安全性。

(发明人:熊国顺)
