公布日：2022.06.24
申请日：2022.04.09
分类号：C02F9/04(2006.01)I
摘要
本申请涉及一种硬水软化的废水处理回收装置，涉及废水回收的领域，其包括废水管、加药组件和过滤组件，所述加药组件包括注射管，所述注射管的一端设置有单向阀，所述单向阀与所述废水管的内部连通，且连通方向由所述注射管朝向所述废水管，所述注射管靠近所述单向阀的一端通过水泵连通有储液罐，所述储液罐内装有处理药剂，所述注射管远离所述单向阀的一端连通有气泵，所述注射管内滑动设置有滑板，所述滑板将所述注射管分割为两个密闭腔室，所述过滤组件设置在所述废水管的出口处，且用于过滤经处理的废水中的沉淀。本申请具有使冲洗交换剂后的水能够进行回收利用的效果。
权利要求书

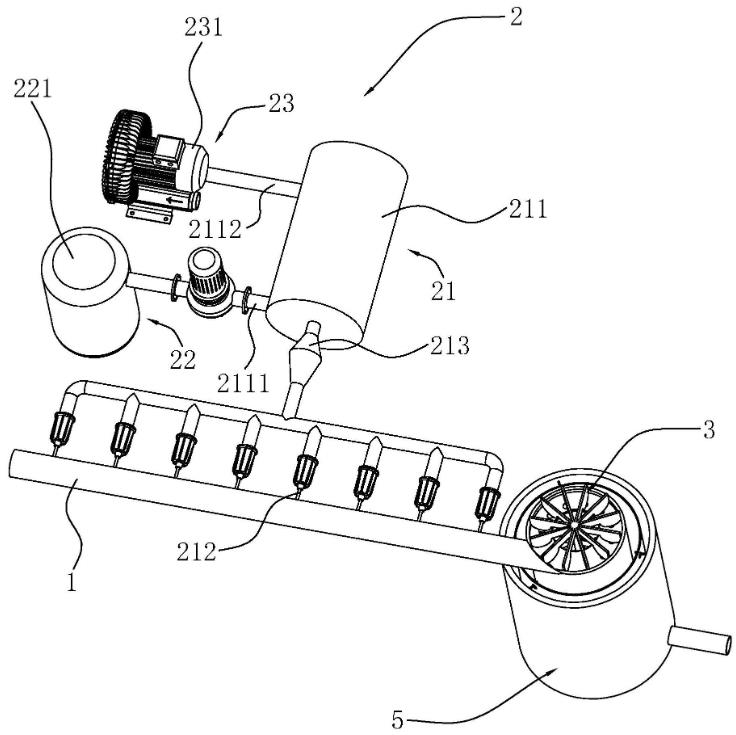

1.一种硬水软化的废水处理回收装置，其特征在于：包括废水管（1）、加药组件（2）和过滤组件（5），所述加药组件（2）包括注射管（211），所述注射管（211）的一端设置有单向阀（213），所述单向阀（213）与所述废水管（1）的内部连通，且连通方向由所述注射管（211）朝向所述废水管（1），所述注射管（211）靠近所述单向阀（213）的一端通过水泵连通有储液罐（221），所述储液罐（221）内装有处理药剂，所述注射管（211）远离所述单向阀（213）的一端连通有气泵（231），所述注射管（211）内滑动设置有滑板（214），所述滑板（214）将所述注射管（211）分割为两个密闭腔室，所述过滤组件（5）设置在所述废水管（1）的出口处，且用于过滤经处理的废水中的沉淀。
2.根据权利要求1所述的一种硬水软化的废水处理回收装置，其特征在于：所述单向阀（213）与所述废水管（1）之间设置有若干个注射针头（212），若干个所述注射针头（212）沿所述废水管（1）的轴线方向设置，且均固定穿设在所述废水管（1）的侧壁上，若干个所述注射针头（212）通过管路均与所述单向阀（213）连通。
3.根据权利要求1所述的一种硬水软化的废水处理回收装置，其特征在于：所述处理药剂为氢氧化钠与碳酸钠的混合水溶液。
4.根据权利要求1所述的一种硬水软化的废水处理回收装置，其特征在于：所述过滤组件（5）与所述废水管（1）的出口处设置有搅拌组件（3），所述搅拌组件（3）包括搅拌桶（31）和位于所述搅拌桶（31）内的搅拌部（32），所述废水管（1）的出口处与所述搅拌桶（31）的开口处固定连接，所述搅拌部（32）包括搅拌轴（321）和搅拌板（322），所述搅拌轴（321）的一端与所述搅拌桶（31）的底部转动连接，所述搅拌板（322）固定连接在所述搅拌轴（321）上。
5.根据权利要求4所述的一种硬水软化的废水处理回收装置，其特征在于：所述搅拌组件（3）还包括驱动部（33），所述驱动部（33）包括驱动板（331）和圆环形的滑道（332），所述驱动板（331）固定设置在所述搅拌轴（321）远离所述搅拌桶（31）底部的一端，所述滑道（332）与所述搅拌轴（321）同轴设置，且与所述废水管（1）的出口处连通，所述废水管（1）出口处的轴线方向与所述滑道（332）的直径呈夹角，所述驱动板（331）远离所述搅拌轴（321）的一端延伸到所述滑道（332）内，所述滑道（332）底部开设有出液孔（3321）。
6.根据权利要求5所述的一种硬水软化的废水处理回收装置，其特征在于：所述出液孔（3321）在所述滑道（332）上开设有若干个，且第一个所述出液孔（3321）位于所述滑道（332）与所述废水管（1）出口处连通的位置起沿所述废水管（1）轴线方向的三分之一圆弧外。
7.根据权利要求4所述的一种硬水软化的废水处理回收装置，其特征在于：所述搅拌桶（31）上设置有控制组件（4），所述控制组件（4）包括液位计（41）、电控阀门（42）和控制器（43），所述液位计（41）固定设置在所述搅拌桶（31）的内侧壁上，所述电控阀门（42）连通在所述搅拌桶（31）的底部，所述控制器（43）与所述液位计（41）、所述电控阀门（42）均电连接，所述控制器（43）响应于所述液位计（41）输出的液位信号控制所述电控阀门（42）的启闭。
8.根据权利要求4所述的一种硬水软化的废水处理回收装置，其特征在于：所述过滤组件（5）包括过滤布袋（51）和接液桶（52），所述过滤布袋（51）位于所述接液桶（52）内，且开口处与所述接液桶（52）的开口处可拆卸连接，所述搅拌桶（31）位于所述过滤布袋（51）内。
9.根据权利要求8所述的一种硬水软化的废水处理回收装置，其特征在于：所述过滤布袋（51）采用棉布制造而成。10.根据权利要求8所述的一种硬水软化的废水处理回收装置，其特征在于：所述过滤布袋（51）的开口处沿周向固定设置有若干个挂环（511），所述接液桶（52）的开口处沿周向固定设置有若干个挂钩（521），若干个所述挂钩（521）与若干个所述挂环（511）一一对应，所述挂环（511）挂设在所述挂钩（521）上。
发明内容
为了使冲洗交换剂后的水能够进行回收利用，本申请提供一种硬水软化的废水处理回收装置。
本申请提供的一种硬水软化的废水处理回收装置，采用如下的技术方案：一种硬水软化的废水处理回收装置，包括废水管、加药组件和过滤组件，所述加药组件包括注射管，所述注射管的一端设置有单向阀，所述单向阀与所述废水管的内部连通，且连通方向由所述注射管朝向所述废水管，所述注射管靠近所述单向阀的一端通过水泵连通有储液罐，所述储液罐内装有处理药剂，所述注射管远离所述单向阀的一端连通有气泵，所述注射管内滑动设置有滑板，所述滑板将所述注射管分割为两个密闭腔室，所述过滤组件设置在所述废水管的出口处，且用于过滤经处理的废水中的沉淀。
通过采用上述技术方案，将食盐水冲洗交换剂后的废水排入废水管内，启动水泵，水泵将储液罐内的处理药剂抽取到注射管内，且使处理药剂位于滑板靠近废水管的一侧，然后启动气泵，气泵将空气抽取到注射管内，且使空气位于滑板远离废水管的一侧，从而空气推动滑板滑动，滑板推动处理药剂移动，处理药剂通过单向阀注射到废水管中，使得废水在流动过程中混合处理药剂，使得废水与处理药剂能够混合均匀，处理药剂将钙镁离子从废水中置换出，并形成沉淀，然后废水携带沉淀经过过滤组件，过滤组件将废水中的沉淀过滤拦截，从而使得废水恢复原有冲洗交换剂的能力，使得废水实现了回收利用。
同时沉淀能够作为其他工业生产的原材料，使得沉淀也能够创造出经济价值，降低废水对环境的污染，符合绿色生态的理念；对于同一个交换剂，使交换能力饱和的交换剂恢复交换能力所需的食盐水是一个固定量，从而每次食盐水冲洗交换剂产生的废水也是固定量，通过控制注射管存放处理药剂腔室的容积，能够控制注入到废水中处理药剂的量，从而使得处理药剂不易出现浪费的情况。
可选的，所述单向阀与所述废水管之间设置有若干个注射针头，若干个所述注射针头沿所述废水管的轴线方向设置，且均固定穿设在所述废水管的侧壁上，若干个所述注射针头通过管路均与所述单向阀连通。
通过采用上述技术方案，将处理药剂通过若干个注射针头注射到废水管中，使得处理药剂更加易于与废水混合均匀，进而使得废水中的钙镁离子更加易于置换完全。
可选的，所述处理药剂为氢氧化钠与碳酸钠的混合水溶液。
通过采用上述技术方案，由于氢氧化钠和碳酸钠的混合溶液中含有氢氧根离子和碳酸根离子，通过氢氧根离子与镁离子结合形成沉淀以及碳酸根离子与钙离子结合形成沉淀，使得钙离子、镁离子均能以沉淀的形式从废水中置换出。
可选的，所述过滤组件与所述废水管的出口处设置有搅拌组件，所述搅拌组件包括搅拌桶和位于所述搅拌桶内的搅拌部，所述废水管的出口处与所述搅拌桶的开口处固定连接，所述搅拌部包括搅拌轴和搅拌板，所述搅拌轴的一端与所述搅拌桶的底部转动连接，所述搅拌板固定连接在所述搅拌轴上。
通过采用上述技术方案，废水在废水管中与处理药剂混合，然后废水与处理药剂的混合液一同流入到搅拌桶内，通过搅拌板对搅拌桶内的混合液进行搅拌，使得处理药剂与废水充分反应，进而能够充分将废水中的钙镁离子进行置换。
可选的，所述搅拌组件还包括驱动部，所述驱动部包括驱动板和圆环形的滑道，所述驱动板固定设置在所述搅拌轴远离所述搅拌桶底部的一端，所述滑道与所述搅拌轴同轴设置，且与所述废水管的出口处连通，所述废水管出口处的轴线方向与所述滑道的直径呈夹角，所述驱动板远离所述搅拌轴的一端延伸到所述滑道内，所述滑道底部开设有出液孔。
通过采用上述技术方案，废水与处理药剂的混合液从废水管的出口处流入到滑道内，混合液在滑道内流动的同时能够推动驱动板绕搅拌轴的轴线转动，从而使驱动板带动搅拌轴转动，搅拌轴带动搅拌板转动，从而使得搅拌板在混合液的驱动下能够进行转动，使得混合液无需额外增加搅拌驱动源，节省了能源消耗。
可选的，所述出液孔在所述滑道上开设有若干个，且第一个所述出液孔位于所述滑道与所述废水管出口处连通的位置起沿所述废水管轴线方向的三分之一圆弧外。
通过采用上述技术方案，将第一个出液孔设置在滑道距离废水管出口处的三分之一圆弧以上，使得废水与处理药剂的混合液在推动驱动板的过程中更加容易，且设置若干个出液孔使得混合液不易因流量过大而发生溢出滑道的情况。
可选的，所述搅拌桶上设置有控制组件，所述控制组件包括液位计、电控阀门和控制器，所述液位计固定设置在所述搅拌桶的内侧壁上，所述电控阀门连通在所述搅拌桶的底部，所述控制器与所述液位计、所述电控阀门均电连接，所述控制器响应于所述液位计输出的液位信号控制所述电控阀门的启闭。
通过采用上述技术方案，当液面达到液位计的最高点时，控制器控制电控阀门打开，使搅拌桶内的混合液流出，当液面达到液位计的最低点时，控制器控制电控阀门关闭，从而使混合液在搅拌桶内能够进行充分地搅拌，并有充分的时间完成化学反应。
可选的，所述过滤组件包括过滤布袋和接液桶，所述过滤布袋位于所述接液桶内，且开口处与所述接液桶的开口处可拆卸连接，所述搅拌桶位于所述过滤布袋内。
通过采用上述技术方案，从电控阀门流出的混合液流入到过滤布袋内，过滤布袋对混合液进行过滤，将混合液内的沉淀过滤在过滤布袋内，从而使滤液能够进行循环使用，同时由于过滤布袋与接液桶可拆卸连接，使得过滤布袋能从接液桶内取下，然后将过滤布袋内的沉淀进行收集，从而对沉淀进行回收利用。
可选的，所述过滤布袋采用棉布制造而成。
通过采用上述技术方案，由于棉布具有良好的过滤效果，通过棉布制成的过滤布袋能够将混合液内的沉淀进行充分过滤，使得滤液内难以夹杂沉淀。
可选的，所述过滤布袋的开口处沿周向固定设置有若干个挂环，所述接液桶的开口处沿周向固定设置有若干个挂钩，若干个所述挂钩与若干个所述挂环一一对应，所述挂环挂设在所述挂钩上。
通过采用上述技术方案，过滤布袋通过挂环挂设在接液桶的挂钩上，使得过滤布袋易于从接液桶上取下，从而便于对过滤布袋上的沉淀进行回收。
综上所述，本申请包括以下至少一种有益技术效果：通过加药组件将处理药剂加入到废水中，使得废水中钙离子、镁离子能够从废水中置换出，从而使得废水能够回收利用；搅拌组件利用废水与处理药剂的混合液作为动力源，使得混合液无需增加额外的动力源，从而降低了能源消耗；通过设置过滤组件能够将沉淀从混合液内过滤出，从而完成沉淀的回收，同时对沉淀进行再利用。
（发明人：宋荟君）
