公布日：2023.06.06
申请日：2023.02.09
分类号：C02F1/58(2023.01)I;C02F101/10(2006.01)N
摘要
本发明公开了一种工业污水除磷设备，包括机体，所述机体的中部开设有两个中腔，所述中腔的上部开设有一个上腔，所述上腔内设置有环形的网板，所述上腔的中部上壁开设有进水孔，所述上腔的下壁开设有两个分别与两个中腔连通的泵进孔，所述上腔内设置有两个出水管，每个所述出水管的下壁均开设有一个泵出孔，所述泵出孔与中腔连通。优点在于：除磷设备可行走于污水池中，从而对不同位置的污水进行针对性的除磷，首先将机体放置于污水池中，然后启动电机使得滚轮从机体底部伸出，具体地为首先启动电机使其带动双向螺杆转动，其转动会带动下板向下运动，直至滚轮向下从机体内部伸出，然后即可轻松的推动本申请所述装置进行移动。
权利要求书

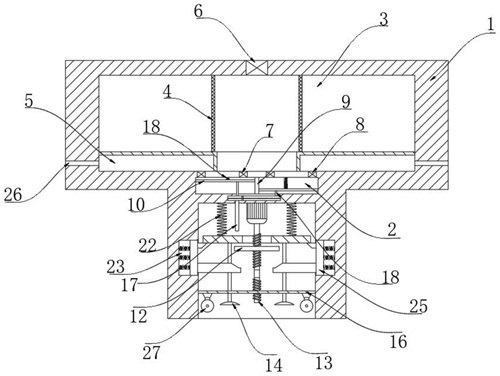

1.一种工业污水除磷设备，包括机体(1)，其特征在于，所述机体(1)的中部开设有两个中腔(2)，所述中腔(2)的上部开设有一个上腔(3)，所述上腔(3)内设置有环形的网板(4)，所述上腔(3)的中部上壁开设有进水孔(6)，所述上腔(3)的下壁开设有两个分别与两个中腔(2)连通的泵进孔(7)，所述上腔(3)内设置有两个出水管(5)，每个所述出水管(5)的下壁均开设有一个泵出孔(8)，所述泵出孔(8)与中腔(2)连通。
2.根据权利要求1所述的一种工业污水除磷设备，其特征在于，每个所述中腔(2)内均密封滑动连接有一个活塞板(10)，两个所述中腔(2)之间通过中板(9)将其分隔开，两个所述中腔(2)不直接连通，每个所述活塞板(10)的上端均固定连接有一个复位弹簧(19)，所述复位弹簧(19)的上端与中腔(2)的上壁固定连接，每个所述活塞板(10)的下壁固定连接有一个伸缩囊(18)，所述伸缩囊(18)的下端与中腔(2)的下壁固定连接。
3.根据权利要求2所述的一种工业污水除磷设备，其特征在于，所述中腔(2)的下端开设有一个长条形的调节腔，所述调节腔内固定连接有一个水平的隔板(20)，所述隔板(20)的两端均密封滑动连接有一个同步活塞(21)，其中一个所述同步活塞(21)移动时，另一个所述同步活塞(21)同步移动。
4.根据权利要求3所述的一种工业污水除磷设备，其特征在于，所述调节腔的下部开设有动力腔，所述动力腔的上壁固定连接有电机(11)，所述电机(11)的输出端固定连接双向螺杆(13)，所述双向螺杆(13)上螺纹连接有螺纹板(12)以及下板(16)，所述螺纹板(12)的上端设置有上板(15)，所述上板(15)为环形结构，所述上板(15)的上端固定连接有弹射弹簧(22)，所述弹射弹簧(22)的上端固定连接在动力腔的上壁，所述上板(15)的下端固定连接有吸盘(14)。
5.根据权利要求4所述的一种工业污水除磷设备，其特征在于，所述下板(16)的下端固定连接有多个滚轮(27)，所述吸盘(14)由杆体以及盘体组成，所述杆体固定连接在盘体的上方，所述杆体密封贯穿下板(16)。
6.根据权利要求5所述的一种工业污水除磷设备，其特征在于，所述调节腔上侧空间的两端分别与两个伸缩囊(18)连通，上侧的所述同步活塞(21)向一侧移动时，可将调节腔内的流体挤压至对应侧的伸缩囊(18)内，从而使得伸缩囊(18)伸长，而此时另一个的伸缩囊(18)缩短。
7.根据权利要求5所述的一种工业污水除磷设备，其特征在于，所述动力腔的侧壁开设有至少两个边槽(23)，所述边槽(23)内滑动连接有连动件(25)，所述连动件(25)位于边槽(23)内的一端固定连接有锁紧弹簧(24)，所述锁紧弹簧(24)远离连动件(25)的一端与边槽(23)的内壁固定连接。
8.根据权利要求7所述的一种工业污水除磷设备，其特征在于，所述连动件(25)包括滑板(251)、上推板(252)以及下推板(253)，所述上推板(252)以及下推板(253)均垂直焊接在滑板(251)侧壁，所述上推板(252)远离滑板(251)且靠近下推板(253)的一侧开设有斜面；所述下推板(253)远离滑板(251)且靠近上推板(252)的一侧开设有斜面，所述下推板(253)上斜面远离滑板(251)处开设有一个水平的限位面(254)。
发明内容
本发明的目的是为了解决现有技术中的问题，而提出的一种工业污水除磷设备。
为了实现上述目的，本发明采用了如下技术方案：一种工业污水除磷设备，包括机体，所述机体的中部开设有两个中腔，所述中腔的上部开设有一个上腔，所述上腔内设置有环形的网板，所述上腔的中部上壁开设有进水孔，所述上腔的下壁开设有两个分别与两个中腔连通的泵进孔，所述上腔内设置有两个出水管，每个所述出水管的下壁均开设有一个泵出孔，所述泵出孔与中腔连通。
在上述的工业污水除磷设备中，每个所述中腔内均密封滑动连接有一个活塞板，两个所述中腔之间通过中板将其分隔开，两个所述中腔不直接连通，每个所述活塞板的上端均固定连接有一个复位弹簧，所述复位弹簧的上端与中腔的上壁固定连接，每个所述活塞板的下壁固定连接有一个伸缩囊，所述伸缩囊的下端与中腔的下壁固定连接。
在上述的工业污水除磷设备中，所述中腔的下端开设有一个长条形的调节腔，所述调节腔内固定连接有一个水平的隔板，所述隔板的两端均密封滑动连接有一个同步活塞，其中一个所述同步活塞移动时，另一个所述同步活塞同步移动。
在上述的工业污水除磷设备中，所述调节腔的下部开设有动力腔，所述动力腔的上壁固定连接有电机，所述电机的输出端固定连接双向螺杆，所述双向螺杆上螺纹连接有螺纹板以及下板，所述螺纹板的上端设置有上板，所述上板为环形结构，所述上板的上端固定连接有弹射弹簧，所述弹射弹簧的上端固定连接在动力腔的上壁，所述上板的下端固定连接有吸盘。
在上述的工业污水除磷设备中，所述下板的下端固定连接有多个滚轮，所述吸盘由杆体以及盘体组成，所述杆体固定连接在盘体的上方，所述杆体密封贯穿下板。
在上述的工业污水除磷设备中，所述调节腔上侧空间的两端分别与两个伸缩囊连通，上侧的所述同步活塞向一侧移动时，可将调节腔内的流体挤压至对应侧的伸缩囊内，从而使得伸缩囊伸长，而此时另一个的伸缩囊缩短。
在上述的工业污水除磷设备中，所述动力腔的侧壁开设有至少两个边槽，所述边槽内滑动连接有连动件，所述连动件位于边槽内的一端固定连接有锁紧弹簧，所述锁紧弹簧远离连动件的一端与边槽的内壁固定连接。
在上述的工业污水除磷设备中，所述连动件包括滑板、上推板以及下推板，所述上推板以及下推板均垂直焊接在滑板侧壁，所述上推板远离滑板且靠近下推板的一侧开设有斜面；所述下推板远离滑板且靠近上推板的一侧开设有斜面，所述下推板上斜面远离滑板处开设有一个水平的限位面。
与现有的技术相比，本发明的优点在于：
1、本发明所公开的除磷设备可行走于污水池中，从而对不同位置的污水进行针对性的除磷，在具体工作时，首先将机体放置于污水池中，然后启动电机使得滚轮从机体底部伸出，具体地为首先启动电机使其带动双向螺杆转动，其转动会带动下板向下运动，直至滚轮向下从机体内部伸出，然后即可轻松的推动本申请所述装置进行移动。
2、在进行除磷时，电机工作带动双向螺杆往复转动，从而使得螺纹板上下运动，带动上板上下运动，从而往复挤压挤压囊，使得挤压囊内的流体周期性的被挤压至调节腔中隔板的下部空间，从而使得下侧的同步活塞往复移动，进而使得上侧的同步活塞往复移动，此过程中由于调节腔上侧空间的两端分别与两个伸缩囊连通，上侧的同步活塞向一侧移动时，可将调节腔内的流体挤压至对应侧的伸缩囊内，从而使得伸缩囊伸长，而此时另一个的伸缩囊缩短。
3、伸缩囊周期性的伸缩可带动活塞板周期性的上下移动，从而将上腔内的水抽至泵进孔内，再经泵出孔泵送至出水管中，最后经喷水孔喷出，上述水体在流动过程中必然与上腔内安装于网板一侧的除磷剂接触，从而完成将除磷剂均匀施于水体中的目的，有效的完成除磷工作。
4.如果需要加入其他药剂加入到水池的进水口处，污水和药液就自然的混匀了，改变了常规的加药方式，实现了更精准的药剂添加位置，减少了药剂的浪费和避免药剂多加造成的二次污染。
（发明人：朱文杰;杨树东;唐洁莹;孟青颖）
