公布日：2023.12.01
申请日：2023.10.27
分类号：C02F3/32(2023.01)I;C02F3/10(2023.01)I;C02F7/00(2006.01)I
摘要
本发明公开了一种农村生活污水处理的复合生态滤池，包括滤池主体，所述滤池主体的内壁固定安装有一号隔板，所述一号隔板的外壁开设有一号出水口。农村生活污水经化粪池预处理后，经专用管道通过进水管进入滤池主体内，经过香根草过滤的水体通过一号出水口进入分层生化池，经分层生化池过滤后水体通过二号出水口进入滤池主体的末端，经过处理管深度过滤的水体达到指定指标后再通过三号出水口进行排放，本滤池采用低动力生物系统进行污水处理，不引入化学材料，避免二次污染，为绿色生态工艺，并且仅曝气管使用电力，无需全天运行，能耗低，符合农村特点，避免了后期运维困难的情况。
权利要求书

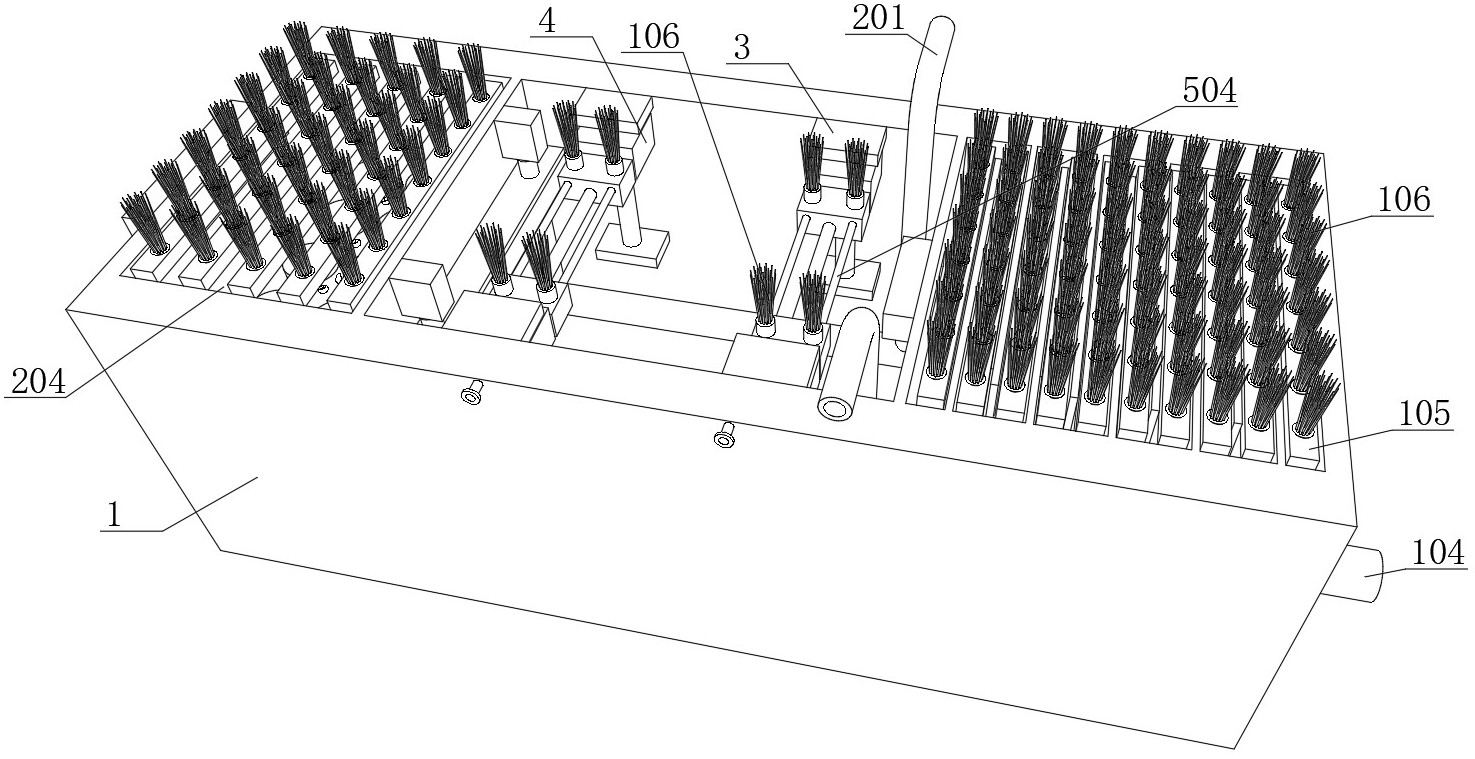

1.一种农村生活污水处理的复合生态滤池，包括滤池主体（1），其特征在于：所述滤池主体（1）的内壁固定安装有一号隔板（101），所述一号隔板（101）的外壁开设有一号出水口（102），所述滤池主体（1）的内壁安装有挡板（103），且挡板（103）有若干个，所述滤池主体（1）的外壁安装有进水管（104），所述滤池主体（1）的内壁安装有一号浮板（105），且一号浮板（105）有若干个，所述一号浮板（105）位于两个挡板（103）之间，所述一号浮板（105）的顶部安装有香根草（106），且香根草（106）有若干株；所述滤池主体（1）的内壁固定安装有二号隔板（2），所述二号隔板（2）的外壁对称安装有曝气管（201），所述曝气管（201）位于一号隔板（101）和二号隔板（2）之间，所述滤池主体（1）的内部底壁安装有复合微生物层（202），所述二号隔板（2）的外壁开设有二号出水口（203），所述滤池主体（1）的内壁开设有处理槽（204），所述处理槽（204）的内部底壁对称安装有处理管（205），且处理管（205）有若干个，所述处理管（205）的外壁开设有开口（206），且开口（206）有若干个，所述滤池主体（1）的外壁开设有三号出水口（207）；所述滤池主体（1）的内壁对称安装有一号固定块（3），且一号固定块（3）有四个，所述滤池主体（1）的内壁对称安装有二号固定块（301），且二号固定块（301）有四个，所述一号固定块（3）的内壁转动安装有支撑杆（303），所述支撑杆（303）的外壁固定安装有蜗轮（302），所述支撑杆（303）的外壁开设有限位开槽（304），所述滤池主体（1）的内壁转动安装有旋转杆（305），所述旋转杆（305）的一端固定安装有蜗杆（306），所述旋转杆（305）的一端固定安装有旋钮（307）；所述支撑杆（303）的外壁滑动安装有限位块（4），所述限位块（4）的内壁转动安装有一号斜边齿轮（401），所述一号斜边齿轮（401）的内壁开设有开孔（402），所述开孔（402）的内壁固定安装有连接杆（403），所述限位块（4）的外壁转动安装有螺纹杆（404），所述螺纹杆（404）的外壁固定安装有二号斜边齿轮（405）；所述一号固定块（3）的底部固定安装有一号固定杆（5），所述一号固定杆（5）的外壁滑动安装有移动块（501），所述移动块（501）的外壁对称安装有二号固定杆（504），所述二号固定杆（504）的外壁滑动安装有一号滑动块（502），所述二号固定杆（504）的外壁滑动安装有二号滑动块（503）；所述二号隔板（2）的外壁对称安装有三号固定块（6），所述三号固定块（6）的内壁开设有限位槽（601），所述限位槽（601）的内壁安装有弹簧（602），所述限位槽（601）的内壁滑动安装有限位杆（603），所述限位杆（603）的一端固定安装有L型堵板（604），所述L型堵板（604）的底部安装有二号浮板（605）。
2.根据权利要求1所述的一种农村生活污水处理的复合生态滤池，其特征在于，所述蜗杆（306）与蜗轮（302）啮合，所述蜗杆（306）转动安装在一号固定块（3）内。
3.根据权利要求1所述的一种农村生活污水处理的复合生态滤池，其特征在于，所述一号斜边齿轮（401）与二号斜边齿轮（405）啮合，所述螺纹杆（404）的外表面与二号滑动块（503）螺纹连接，所述螺纹杆（404）与移动块（501）转动连接，所述一号固定杆（5）固定安装在一号固定块（3）和二号固定块（301）之间。
发明内容
本发明针对现有技术中后期运维困难的问题，提出如下技术方案：
一种农村生活污水处理的复合生态滤池，包括滤池主体，所述滤池主体的内壁固定安装有一号隔板，所述一号隔板的外壁开设有一号出水口，所述滤池主体的内壁安装有挡板，且挡板有若干个，所述滤池主体的外壁安装有进水管，所述滤池主体的内壁安装有一号浮板，且一号浮板有若干个，所述一号浮板位于两个挡板之间，所述一号浮板的顶部安装有香根草，且香根草有若干株。
优选的，所述滤池主体的内壁固定安装有二号隔板，所述二号隔板的外壁对称安装有曝气管，所述曝气管位于一号隔板和二号隔板之间，所述滤池主体的内部底壁安装有复合微生物层，所述二号隔板的外壁开设有二号出水口，所述滤池主体的内壁开设有处理槽，所述处理槽的内部底壁对称安装有处理管，且处理管有若干个，所述处理管的外壁开设有开口，且开口有若干个，所述滤池主体的外壁开设有三号出水口。
优选的，所述滤池主体的内壁对称安装有一号固定块，且一号固定块有四个，所述滤池主体的内壁对称安装有二号固定块，且二号固定块有四个，所述一号固定块的内壁转动安装有支撑杆，所述支撑杆的外壁固定安装有蜗轮，所述支撑杆的外壁开设有限位开槽，所述滤池主体的内壁转动安装有旋转杆，所述旋转杆的一端固定安装有蜗杆，所述旋转杆的一端固定安装有旋钮。
优选的，所述支撑杆的外壁滑动安装有限位块，所述限位块的内壁转动安装有一号斜边齿轮，所述一号斜边齿轮的内壁开设有开孔，所述开孔的内壁固定安装有连接杆，所述限位块的外壁转动安装有螺纹杆，所述螺纹杆的外壁固定安装有二号斜边齿轮。
优选的，所述一号固定块的底部固定安装有一号固定杆，所述一号固定杆的外壁滑动安装有移动块，所述移动块的外壁对称安装有二号固定杆，所述二号固定杆的外壁滑动安装有一号滑动块，所述二号固定杆的外壁滑动安装有二号滑动块。
优选的，所述二号隔板的外壁对称安装有三号固定块，所述三号固定块的内壁开设有限位槽，所述限位槽的内壁安装有弹簧，所述限位槽的内壁滑动安装有限位杆，所述限位杆的一端固定安装有L型堵板，所述L型堵板的底部安装有二号浮板。
优选的，所述蜗杆与蜗轮啮合，所述蜗杆转动安装在一号固定块内。
优选的，所述一号斜边齿轮与二号斜边齿轮啮合，所述螺纹杆的外表面与二号滑动块螺纹连接，所述螺纹杆与移动块转动连接，所述一号固定杆固定安装在一号固定块和二号固定块之间。
本发明的有益效果为：
（1）本发明通过安装有一号隔板、一号出水口、挡板、一号浮板、香根草、二号隔板、曝气管、复合微生物层、二号出水口、处理槽、处理管、开口、三号出水口，农村生活污水经化粪池预处理后，经专用管道通过进水管进入滤池主体内，经过香根草过滤的水体通过一号出水口进入分层生化池，经分层生化池过滤后水体通过二号出水口进入滤池主体的末端，经过处理管深度过滤的水体达到指定指标后再通过三号出水口进行排放，本滤池采用低动力生物系统进行污水处理，不引入化学材料，避免二次污染，为绿色生态工艺，并且仅曝气管使用电力，无需全天运行，能耗低，符合农村特点，避免了后期运维困难的情况；
（2）本发明通过安装有蜗轮、支撑杆、限位开槽、蜗杆、旋钮、限位块、一号斜边齿轮、开孔、连接杆、螺纹杆、二号斜边齿轮、移动块、一号滑动块、二号滑动块，通过旋钮转动旋转杆使得二号滑动块在二号固定杆上移动并且带动一号滑动块移动到滤池主体的一侧，便于在一号滑动块和二号滑动块上种植香根草；
（3）本发明通过安装有三号固定块、限位槽、弹簧、限位杆、L型堵板、二号浮板，随着分层生化池内的水位上升，在二号浮板的作用下推动L型堵板向上移动使得二号出水口被打开，水体进入滤池主体末端，分层生化池内的水位不再上升时二号出水口继续被堵上，由于最后的过滤需要的时间较多，并且需要进行封闭式过滤，避免水体逆流与分层生化池内的水体混合影响水体的净化效果的情况。
（发明人：黄啟明;张夏萍;余焕梅;张宇镔）
