公布日：2023.12.01
申请日：2023.10.08
分类号：C02F3/30(2023.01)I;C02F1/52(2023.01)I
摘要
本发明涉及污水处理技术领域，公开了提供了一种分散式生活污水处理一体机，包括：厌氧池，与生活污水排放口连接；生化反应池，通过管路阀门与所述厌氧池的排水口连接；混凝池，通过管路阀门与所述生化反应池的排水口连接；絮凝池，通过管路阀门与所述混凝池的排水口连接；沉淀池，通过管路阀门与所述絮凝池通过管路阀门连接；污泥泵，与所述沉淀池通过管路阀门连接；加药罐，设置有多个，分别与所述混凝池和所述混凝池通过管路阀门连通；控制电箱，与所述污泥泵和所述加药罐电连接。本发明的生活污水处理机为一体式结构，结构简单，易于安装，拆卸便捷，建设周期短，可以使分散式生活污水得到合理的利用，有效节约水资源，充分利用农村生活污水。
权利要求书
1.一种分散式生活污水处理一体机，其特征在于，包括：厌氧池(1)，与生活污水排放口连接，用于对生活污水进行厌氧处理，分解生活污水中的有机物质；生化反应池(2)，通过管路阀门与所述厌氧池(1)的排水口连接，所述生化反应池(2)内设置有挡板(21)结构，将所述生化反应池(2)分隔成富氧区(22)和缺氧区(23)，用于去除生活污水中的有机物的同时进行脱氮除磷反应，去除生活污水中的COD、氨氮及总磷；混凝池(3)，通过管路阀门与所述生化反应池(2)的排水口连接，用于对生活污水进行混凝反应处理；絮凝池(4)，通过管路阀门与所述混凝池(3)的排水口连接，用于对生活污水进行絮凝反应处理；沉淀池(5)，通过管路阀门与所述絮凝池(4)通过管路阀门连接，用于对经过混凝反应和絮凝反应的生活污水进行沉淀处理，去除生活污水中的悬浮物和残余总磷；污泥泵(6)，与所述沉淀池(5)通过管路阀门连接，用于将所述沉淀池(5)底部的沉淀物抽出；加药罐(7)，设置有多个，分别与所述混凝池(3)和所述絮凝池(4)通过管路阀门连通，用于向所述混凝池(3)和所述絮凝池(4)内加药；控制电箱(8)，与所述污泥泵(6)和所述加药罐(7)电连接，用于控制所述污泥泵(6)和所述加药罐(7)的动作。
2.根据权利要求1所述的一种分散式生活污水处理一体机，其特征在于，所述厌氧池(1)内存放有厌氧微生物，所述厌氧微生物对生活污水中的有机物质进行厌氧分解，所述厌氧池(1)的下侧设有厌氧池进水口通过管路阀门与生活污水排放口连接，所述厌氧池(1)上侧设有厌氧池排水口。
3.根据权利要求2所述的一种分散式生活污水处理一体机，其特征在于，所述生化反应池(2)与所述厌氧池排水口通过管路阀门连通，所述生化反应池(2)内设有，挡板(21)，设置有多块，包括两块竖直挡板和两块倾斜挡板，两块所述倾斜挡板设置于所述竖直挡板的下方，与所述竖直挡板间存在空隙，两块所述竖直挡板和两块所述倾斜挡板的边缘与所述生化反应池(2)内壁固定连接，两块所述竖直挡板之间形成富氧区(22)，所述竖直挡板和所述倾斜挡板间形成缺氧区(23)，在所述富氧区(22)和所述缺氧区(23)之前流动有活性污泥；曝气装置(24)，设置于所述富氧区(22)内，用于向富氧区(22)内充氧，并使所述活性污泥在所述富氧区(22)和所述缺氧区(23)间循环流动；斜板填料层一(25)，设置于所述缺氧区(23)内，与所述生化反应池(2)的内壁连接，用于拦截所述活性污泥和生活污水中的大颗粒悬浮物，使所述活性污泥回流至缺氧区(23)内，所述生化反应池(2)上设置有生化反应池排水口，位于所述斜板填料层一(25)的上方，所述生化反应池排水口通过管路阀门与所述混凝池(3)连通。
4.根据权利要求3所述的一种分散式生活污水处理一体机，其特征在于，所述沉淀池(5)内设有排泥板(51)，设置于所述沉淀池(5)底部，与所述沉淀池(5)的底部连接，为锥形结构，所述排泥板(51)底部设置有排泥管，所述排泥管与所述污泥泵(6)输入端连接；斜板填料层二(52)，设置于所述沉淀池(5)内，位于所述排泥板(51)的上方，与所述沉淀池(5)内壁连接，用于拦截所述生活污水中的沉淀物，所述沉淀池(5)上设置有沉淀池排水口，设置于所述斜板填料层二(52)的上方，所述沉淀池排水口连接有排水管，沉淀后的生活污水经所述斜板填料层二(52)由沉淀池排水口排出至排水管内。
5.根据权利要求4所述的一种分散式生活污水处理一体机，其特征在于，所述污泥泵(6)的输出端连接有污泥池，所述污泥泵(6)将沉淀池(5)中的沉淀物抽出排放至污泥池内。
6.根据权利要求5所述的一种分散式生活污水处理一体机，其特征在于，所述加药罐(7)包括：PAC加药罐，与所述混凝池(3)通过管路阀门连通，用于向所述所述混凝池(3)内加入PAC药剂；PAM加药罐，与所述絮凝池(4)通过管路阀门连通，用于向所述所述絮凝池(4)内加入PAM药剂。

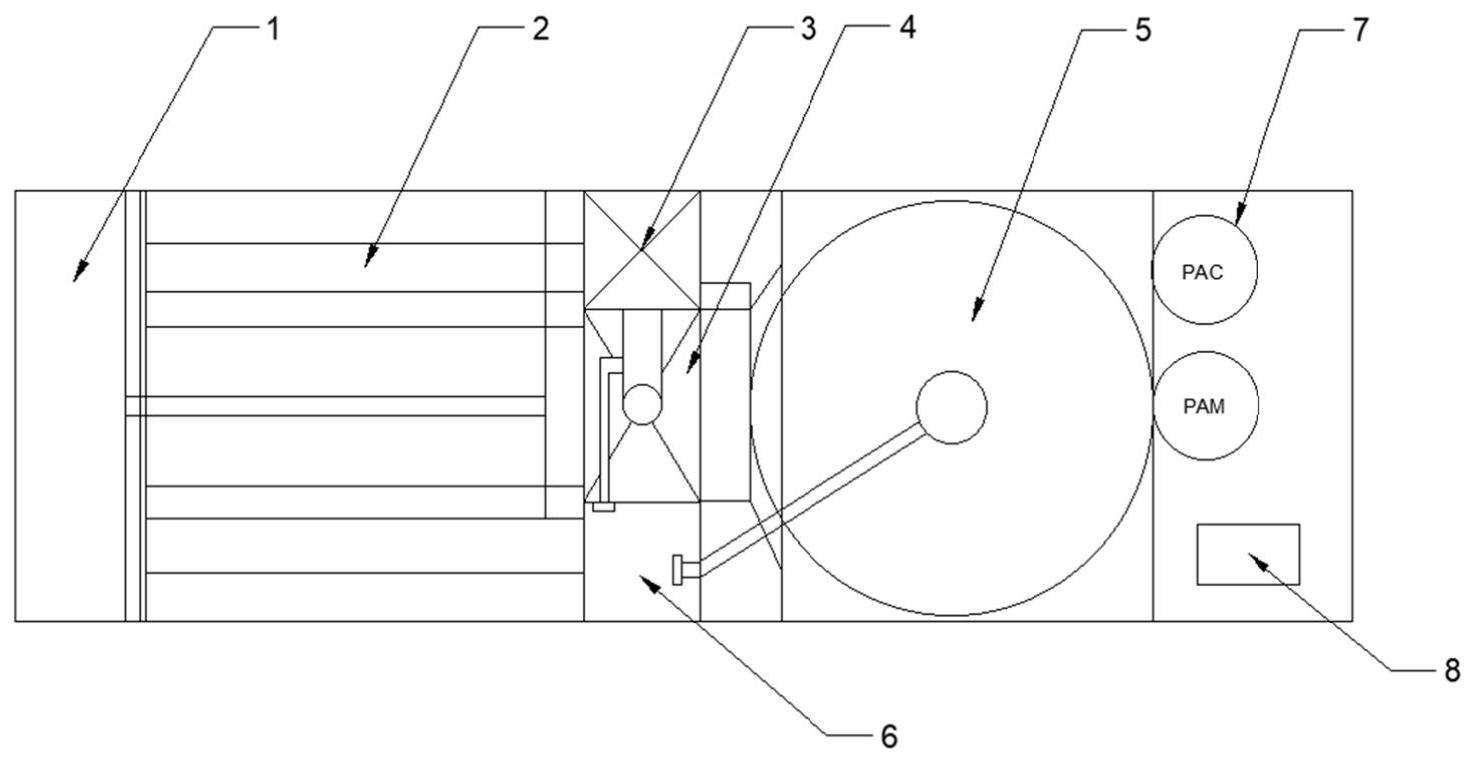

7.根据权利要求6所述的一种分散式生活污水处理一体机，其特征在于，所述分散式生活污水处理一体机为一体式结构，所述厌氧池(1)、所述生化反应池(2)和所述沉淀池(5)并排排布，所述混凝池(3)、所述絮凝池(4)和所述污泥泵(6)并列排布后设置于所述生化反应池(2)和所述沉淀池(5)之间，所述PAC加药罐、所述PAM加药罐和所述控制电箱(8)并列排布后，设置于所述沉淀池(5)一侧。
8.根据权利要求7所述的一种分散式生活污水处理一体机，其特征在于，所述分散式生活污水处理一体机的污水处理方法为：步骤一，生活污水经过生活污水排放口排放至所述厌氧池(1)内，与所述厌氧池(1)内的厌氧微生物进行有机物厌氧分解反应，从而去除生活污水中的有机物质，经厌氧分解反应后的生活污水由厌氧池排水口排放至所述生化反应池(2)内；步骤二，所述生化反应池(2)内的所述活性污泥在所述富氧区(22)和所述缺氧区(23)之间循环作用，生活污水在所述活性污泥作用下进行生化反应，去除生活污水中的有机物以及COD、氨氮及总磷等污染物，经生化反应处理后的生活污水通过所述斜板填料层一(25)使活性污泥以及部分大颗粒悬浮物回流到缺氧区(23)，由所述生化反应池排水口排放至所述混凝池(3)内；步骤三，所述PAC加药罐向所述混凝池(3)内加入混凝剂进行混凝反应，混凝后生活污水进入到所述絮凝池(4)，通过所述PAM加药罐向所述絮凝池(4)内加入絮凝剂进行絮凝反应，反应后污水进入到所述沉淀池(5)；步骤四，进入到所述沉淀池(5)内的生活污水进行沉淀处理，通过混凝及絮凝反应去除的悬浮物和残余总磷由重力作用沉淀到所述沉淀池(5)池底的所述污泥板(51)内，由所述污泥泵(6)排出到所述污泥池，沉淀上清液经过所述斜板填料层二(52)拦截下沉淀物由所述沉淀池排水口排出至所述排水管内，生活污水处理完成。
发明内容
本发明目的在于提供一种分散式生活污水处理一体机,用以解决上述背景技术提出问题中的至少一项。
为解决上述技术问题，本发明的具体技术方案如下：
本申请的一些实施例中，提供了一种分散式生活污水处理一体机，包括：
厌氧池，与生活污水排放口连接，用于对生活污水进行厌氧处理，分解生活污水中的有机物质；
生化反应池，通过管路阀门与所述厌氧池的排水口连接，所述生化反应池内设置有挡板结构，将所述生化反应池分隔成富氧区和缺氧区，用于去除生活污水中的有机物的同时进行脱氮除磷反应，去除生活污水中的COD、氨氮及总磷；
混凝池，通过管路阀门与所述生化反应池的排水口连接，用于对生活污水进行混凝反应处理；
絮凝池，通过管路阀门与所述混凝池的排水口连接，用于对生活污水进行絮凝反应处理；
沉淀池，通过管路阀门与所述絮凝池通过管路阀门连接，用于对经过混凝反应和絮凝反应的生活污水进行沉淀处理，去除生活污水中的悬浮物和残余总磷；
污泥泵，与所述沉淀池通过管路阀门连接，用于将所述沉淀池底部的沉淀物抽出；
加药罐，设置有多个，分别与所述混凝池和所述絮凝池通过管路阀门连通，用于向所述混凝池和所述絮凝池内加药；
控制电箱，与所述污泥泵和所述加药罐电连接，用于控制所述污泥泵和所述加药罐的动作。
优选的，在上述一种分散式生活污水处理一体机的优选实施例中，所述厌氧池内存放有厌氧微生物，所述厌氧微生物对生活污水中的有机物质进行厌氧分解，所述厌氧池的下侧设有厌氧池进水口通过管路阀门与生活污水排放口连接，所述厌氧池上侧设有厌氧池排水口。
优选的，在上述一种分散式生活污水处理一体机的优选实施例中，所述生化反应池与所述厌氧池排水口通过管路阀门连通，所述生化反应池内设有，
挡板，设置有多块，包括两块竖直挡板和两块倾斜挡板，两块所述倾斜挡板设置于所述竖直挡板的下方，与所述竖直挡板间存在空隙，两块所述竖直挡板和两块所述倾斜挡板的边缘与所述生化反应池内壁固定连接，两块所述竖直挡板之间形成富氧区，所述竖直挡板和所述倾斜挡板间形成缺氧区，在所述富氧区和所述缺氧区之前流动有活性污泥；
曝气装置，设置于所述富氧区内，用于向富氧区内充氧，并使所述活性污泥在所述富氧区和所述缺氧区间循环流动；
斜板填料层一，设置于所述缺氧区内，与所述生化反应池内壁连接，用于拦截所述活性污泥和生活污水中的大颗粒悬浮物，使所述活性污泥回流至缺氧区内，所述生化反应池上设置有生化反应池排水口，位于所述斜板填料层一的上方，所述生化反应池排水口通过管路阀门与所述混凝池连通。
优选的，在上述一种分散式生活污水处理一体机的优选实施例中，所述沉淀池内设有，
排泥板，设置于所述沉淀池底部，为锥形结构，所述排泥板底部设置有排泥管，所述排泥管与所述污泥泵输入端连接；
斜板填料层二，设置于所述沉淀池内，位于所述排泥板的上方，与所述沉淀池内壁连接，用于拦截所述生活污水中的沉淀物，所述沉淀池上设置有沉淀池排水口，设置于所述斜板填料层二的上方，所述沉淀池排水口连接有排水管，沉淀后的生活污水经所述斜板填料层二由沉淀池排水口排出至排水管内。
优选的，在上述一种分散式生活污水处理一体机的优选实施例中，所述污泥泵的输出端连接有污泥池，所述污泥泵将沉淀池中的沉淀物抽出排放至污泥池内。
优选的，在上述一种分散式生活污水处理一体机的优选实施例中，所述加药罐包括：
PAC加药罐，与所述混凝池通过管路阀门连通，用于向所述所述混凝池内加入PAC药剂；
PAM加药罐，与所述絮凝池通过管路阀门连通，用于向所述所述絮凝池内加入PAM药剂。
优选的，在上述一种分散式生活污水处理一体机的优选实施例中，所述分散式生活污水处理一体机为一体式结构，所述厌氧池、所述生化反应池和所述沉淀池并排排布，所述混凝池、所述絮凝池和所述污泥泵并列排布后设置于所述生化反应池和所述沉淀池之间，所述PAC加药罐、所述PAM加药罐和所述控制电箱并列排布后，设置于所述沉淀池一侧。
优选的，在上述一种分散式生活污水处理一体机的优选实施例中，所述分散式生活污水处理一体机的污水处理方法为：
步骤一，生活污水经过生活污水排放口排放至所述厌氧池内，与所述厌氧池内的厌氧微生物进行有机物厌氧分解反应，从而去除生活污水中的有机物质，经厌氧分解反应后的生活污水由厌氧池排水口排放至所述生化反应池内；
步骤二，所述生化反应池内的所述活性污泥在所述富氧区和所述缺氧区之间循环作用，生活污水在所述活性污泥作用下进行生化反应，去除生活污水中的有机物以及COD、氨氮及总磷等污染物，经生化反应处理后的生活污水通过所述斜板填料层一使活性污泥以及部分大颗粒悬浮物回流到缺氧区，由所述生化反应池排水口排放至所述混凝池内；
步骤三，所述PAC加药罐向所述混凝池内加入混凝剂进行混凝反应，混凝后生活污水进入到所述絮凝池，通过所述PAM加药罐向所述絮凝池内加入絮凝剂进行絮凝反应，反应后污水进入到所述沉淀池；
步骤四，进入到所述沉淀池内的生活污水进行沉淀处理，通过混凝及絮凝反应去除的悬浮物和残余总磷由重力作用沉淀到所述沉淀池池底的所述污泥板内，由所述污泥泵排出到所述污泥池，沉淀上清液经过所述斜板填料层二拦截下沉淀物由所述沉淀池排水口排出至所述排水管内，生活污水处理完成。
经由上述的技术方案可知，与现有技术相比，本发明的有益效果在于：本发明的分散式生活污水处理一体机为一体式结构，其结构简单，易于安装，拆卸便捷，建设周期短，造价低。生化反应池内的特殊的挡板设计将生化反应池分隔为富氧区和缺氧区，同时满足好氧池和缺氧池的功能，使处理一体机的占用体积更小，在生化反应池和沉淀池内设置斜板填料层能够提高污水内污物的去除效率，减少处理时间，且占用空间少，分散式生活污水处理一体机的各级处理可以使分散式生活污水得到合理的利用，有效节约水资源，充分利用农村生活污水，使处理后的污水达到国家规定排放的标准，该设备具有体积小易安装运输、污水处理效率高、功能性完善等特点。
（发明人：王光娜;曾祥;陈雅璋;江敏辉;叶广运;黄国豪）
