公布日：2023.04.14
申请日：2023.01.09
分类号：C02F9/00(2023.01)I;H01M10/54(2006.01)I;H01M6/52(2006.01)I;F16L21/02(2006.01)I;C02F1/463(2023.01)N;C02F1/00(2023.01)N;C02F1/40(2023.01)N;
B01D29/03(2006.01)N;B01D29/96(2006.01)N
摘要
本发明涉及一种可密封的电解液废水处理器，包括处理箱和控气组件，所述处理箱的内部下端安装有入流室，所述入流室的左壁内部安装有密封挤压组件，所述密封圈的内侧连接有充气夹层，所述控气组件设置于充气夹层的上端。本发明的有益效果是：该可密封的电解液废水处理器，通过对密封圈进行充气防护，避免影响密封圈的密封性，影响其使用寿命，分流板和整流栅的分流设计让液体能充分被电极网进行接触处理，提高工作效率，过滤板的便捷拆卸，在使用维修时便于更换，上盖组件和移动刮取组件的配合使用，更便捷的将絮凝产生的污泥刮取，防护组件和攀爬组件的设置可以在操作人员对设备进行维修时提供稳定的防护，减少安全隐患。
权利要求书

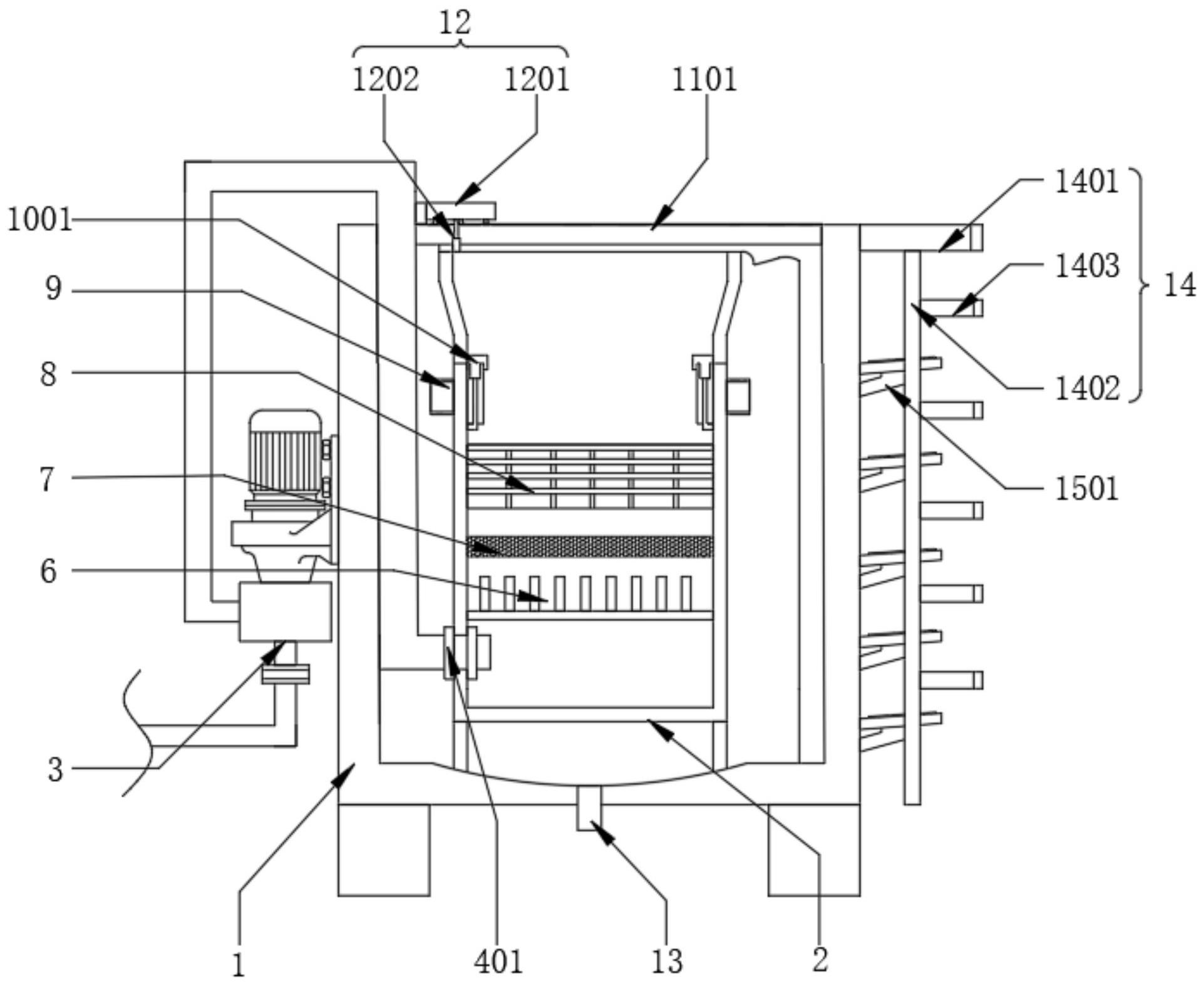

1.一种可密封的电解液废水处理器，其特征在于，包括处理箱(1)和控气组件(5)，所述处理箱(1)的内部下端安装有入流室(2)，且处理箱(1)的左端连接有抽液泵管(3)，所述入流室(2)的左壁内部安装有密封挤压组件(4)，且密封挤压组件(4)包括密封圈(401)和充气夹层(402)，所述密封圈(401)的内侧连接有充气夹层(402)，所述控气组件(5)设置于充气夹层(402)的上端，且控气组件(5)包括压块(501)和复位拉伸弹簧(502)，所述压块(501)的下端左右两侧均设置有复位拉伸弹簧(502)。
2.根据权利要求1所述的一种可密封的电解液废水处理器，其特征在于，所述控气组件(5)还包括充气管(503)、挤压杆(504)和止回板(505)，所述压块(501)的下端中部连接有挤压杆(504)，且挤压杆(504)的下端连接有止回板(505)，所述复位拉伸弹簧(502)的下端连接有充气管(503)。
3.根据权利要求1所述的一种可密封的电解液废水处理器，其特征在于，所述入流室(2)的内部左右两壁中端从下到上依次设置有分流板(6)、整流栅(7)和电极网(8)，且入流室(2)的左右两壁内部上端均安装有出流孔(9)，所述处理箱(1)的下壁中部设置有出水口(13)。
4.根据权利要求3所述的一种可密封的电解液废水处理器，其特征在于，所述出流孔(9)的内侧连接有便拆阻隔组件(10)，且便拆阻隔组件(10)包括上夹块(1001)、齿形槽(1002)、下夹块(1003)和过滤板(1004)，所述上夹块(1001)的内侧设置有齿形槽(1002)，且上夹块(1001)的下端连接有下夹块(1003)，所述下夹块(1003)的内侧设置有过滤板(1004)。
5.根据权利要求1所述的一种可密封的电解液废水处理器，其特征在于，所述入流室(2)的上端设置有上盖组件(11)，且上盖组件(11)的上端设置有移动刮取组件(12)。
6.根据权利要求5所述的一种可密封的电解液废水处理器，其特征在于，所述上盖组件(11)包括上盖板(1101)、移动滑槽(1102)、刮取槽(1103)和限位块(1104)，所述上盖板(1101)的上壁前后两端均设置有移动滑槽(1102)，且上盖板(1101)的内部中端开设有刮取槽(1103)，所述上盖板(1101)的上端左侧设置有限位块(1104)。
7.根据权利要求5所述的一种可密封的电解液废水处理器，其特征在于，所述移动刮取组件(12)包括移动车(1201)和伸缩刮取板(1202)，且移动车(1201)的下端安装有伸缩刮取板(1202)。
8.根据权利要求1所述的一种可密封的电解液废水处理器，其特征在于，所述处理箱(1)的右侧上端设置有防护组件(14)，且处理箱(1)的右侧中部连接有攀爬组件(15)。
9.根据权利要求8所述的一种可密封的电解液废水处理器，其特征在于，所述防护组件(14)包括固定架(1401)、手扶架(1402)和防护栏(1403)，所述固定架(1401)的下端连接有手扶架(1402)，且手扶架(1402)的右端连接有防护栏(1403)。
10.根据权利要求8所述的一种可密封的电解液废水处理器，其特征在于，所述攀爬组件(15)包括支撑块(1501)、脚踏板(1502)和防滑块(1503)，所述支撑块(1501)的上端焊接有脚踏板(1502)，且脚踏板(1502)的上端粘接有防滑块(1503)。
发明内容
本发明的目的在于提供一种可密封的电解液废水处理器，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种可密封的电解液废水处理器，包括处理箱和控气组件，所述处理箱的内部下端安装有入流室，且处理箱的左端连接有抽液泵管，所述入流室的左壁内部安装有密封挤压组件，且密封挤压组件包括密封圈和充气夹层，所述密封圈的内侧连接有充气夹层，所述控气组件设置于充气夹层的上端，且控气组件包括压块和复位拉伸弹簧，所述压块的下端左右两侧均设置有复位拉伸弹簧。
进一步的，所述控气组件还包括充气管、挤压杆和止回板，所述压块的下端中部连接有挤压杆，且挤压杆的下端连接有止回板，所述复位拉伸弹簧的下端连接有充气管。
进一步的，所述入流室的内部左右两壁中端从下到上依次设置有分流板、整流栅和电极网，且入流室的左右两壁内部上端均安装有出流孔，所述处理箱的下壁中部设置有出水口。
进一步的，所述出流孔的内侧连接有便拆阻隔组件，且便拆阻隔组件包括上夹块、齿形槽、下夹块和过滤板，所述上夹块的内侧设置有齿形槽，且上夹块的下端连接有下夹块，所述下夹块的内侧设置有过滤板。
进一步的，所述入流室的上端设置有上盖组件，且上盖组件的上端设置有移动刮取组件。
进一步的，所述上盖组件包括上盖板、移动滑槽、刮取槽和限位块，所述上盖板的上壁前后两端均设置有移动滑槽，且上盖板的内部中端开设有刮取槽，所述上盖板的上端左侧设置有限位块。
进一步的，所述移动刮取组件包括移动车和伸缩刮取板，且移动车的下端安装有伸缩刮取板。
进一步的，所述处理箱的右侧上端设置有防护组件，且处理箱的右侧中部连接有攀爬组件。
进一步的，所述防护组件包括固定架、手扶架和防护栏，所述固定架的下端连接有手扶架，且手扶架的右端连接有防护栏。
进一步的，所述攀爬组件包括支撑块、脚踏板和防滑块，所述支撑块的上端焊接有脚踏板，且脚踏板的上端粘接有防滑块。
与现有技术相比，本发明的有益效果是：对密封圈进行充气防护，避免影响禁锢连接的密封性受损受潮生锈，影响其使用寿命，分流板和整流栅的分流设计可以让液体能充分被电极网进行接触处理，提高工作效率，过滤板的便拆卸，可以在使用维修过程便于更换，避免影响废水处理效率，上盖组件和移动刮取组件之间的配合使用，可以更便捷的将絮凝产生的污泥进行刮取，防护组件和攀爬组件的配合使用可以在操作人员对设备进行维修时提供更稳定的防护，减少安全隐患。
1、本发明在使用过程中，是在外部利用抽液泵管，将废水抽入入流室中进行电解处理，抽液泵管的管道与入流室之间通过密封圈进行连接，密封圈通过螺丝进行固定，在管道与入流室的通孔连接处会通过充气夹层进行挤压，然后再通过按压压块，让充气管保持畅通进行充气，气充足后再松开压块，在复位拉伸弹簧的作用下，以及气压的作用下，让止回板对充气管的底端进行有效密封，避免漏气，通过此气密性的密封结构，可以避免影响密封圈连接的密封性，使其受潮生锈，影响使用寿命。
2、本发明在使用过程中，将废水通入入流室中后，会先经过分流板将废水液进行有效分流，然后再经过更加精细的整流栅对废水进行二次分流，让分流后的废水溶液可以精细化的接触到电极网，被电极网进行充分接触处理，提高处理的工作效率。
3、本发明在使用过程中，电解絮凝处理后的溶液，在水流气压的作用下，絮凝物向上偏移，而处理后的水会通过出流孔进行流出入流室，再通过出水口排出，为避免部分絮凝物随着水流通过出流孔流出，特通过过滤板进行阻隔，在过滤板的外部通过相互咬合的上夹块和下夹块进行夹持连接，在拆除时，则通过左右滑动上夹块，让上夹块与下夹块错位拆除，避免受到齿形槽的影响，通过此设置可以在使用维修过程便于更换，避免影响废水处理效率。
4、本发明在絮凝物受水流冲击漂浮在入流室的顶端时，通过可控的移动车，滑动在移动滑槽中，然后再通过伸缩刮取板，将污泥进行刮出，然后伸缩刮取板收缩，移动车移动到限位块处停止，再延长伸缩刮取板进行重复工作，通过此设置可以通过简单的设置进行刮取，避免繁琐的运转方式提高后续维修成本。
5、本发明在设备的右端焊接有支撑块，支撑块的上端焊接有脚踏板，且脚踏板与支撑块的角度微微向内侧偏移，让维修人员进行攀爬维修时，身体的重心可以向设备倾斜，不易导致向后摔倒，且脚踏板上设置有防滑块，可以进行防滑，进一步提高安全性，然后在攀爬组件的外侧，还通过手扶架和防护栏进行再一次的防护，可以在操作人员对设备进行维修时提供更稳定的防护，减少安全隐患。
（发明人：刘训兵）
