公布日：2023.04.11
申请日：2021.10.08
分类号：B01D36/00(2006.01)I
摘要

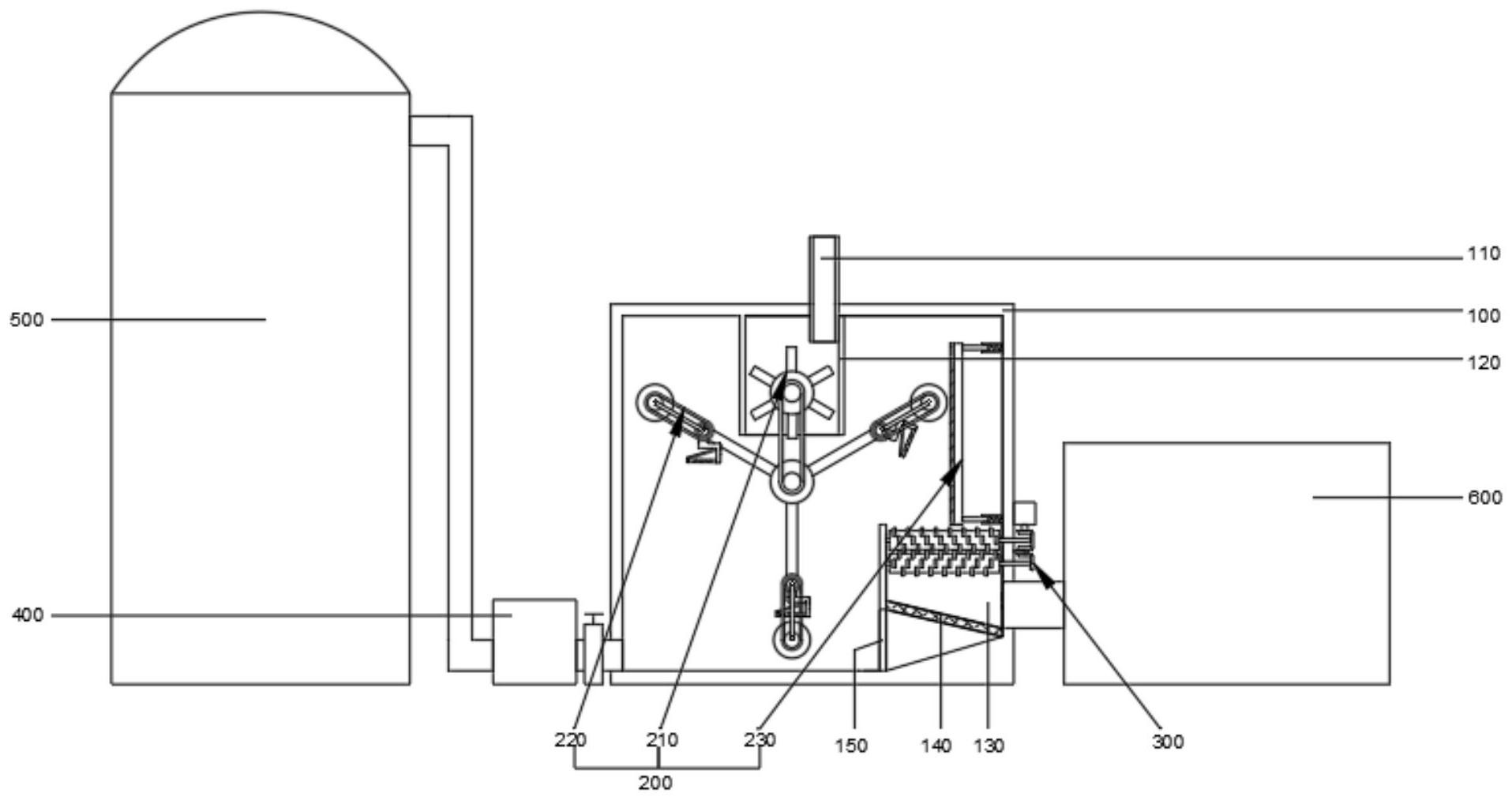

本发明公开的属于废水处理技术领域，具体为一种高盐高浓度有机废水处理装置和方法，其装置包括：过滤框体，为内部开设有矩形腔室的箱体结构；污水过滤组件，包括驱动组件、打捞组件和辅助排料组件，所述驱动组件安装在过滤框体内部，所述驱动组件的三个活动部连接有三个打捞组件，所述辅助排料组件安装在过滤框体的内部一侧；粉碎组件，安装在过滤框体的外部一侧，且所述粉碎组件的粉碎部位于过滤框体内部；污水泵，连接有过滤框体的外部一侧。该高盐高浓度有机废水处理装置和方法，不仅能够通过水力带动过滤设备自动进行过滤，并且在过滤时能够使过滤设备上的杂质掉落，具有一定的自清洁功能。
权利要求书
1.一种高盐高浓度有机废水处理装置，其特征在于，包括：过滤框体(100)，为内部开设有矩形腔室的箱体结构；污水过滤组件(200)，包括驱动组件(210)、打捞组件(220)和辅助排料组件(230)，所述驱动组件(210)安装在过滤框体(100)内部，所述驱动组件(210)的三个活动部连接有三个打捞组件(220)，所述辅助排料组件(230)安装在过滤框体(100)的内部一侧；粉碎组件(300)，安装在过滤框体(100)的外部一侧，且所述粉碎组件(300)的粉碎部位于过滤框体(100)内部；污水泵(400)，连接有过滤框体(100)的外部一侧；污水处理设备(500)，连接有污水泵(400)；废料处理设备(600)，连接有过滤框体(100)的外部另一侧。
2.根据权利要求1所述的一种高盐高浓度有机废水处理装置，其特征在于，所述过滤框体(100)的顶端开设有进料口(110)，所述过滤框体(100)内部顶端安装有导向框(120)，所述过滤框体(100)的内部一侧底端开设有排污槽(130)，所述排污槽(130)的内部设置有倾斜的第一滤网(140)，所述排污槽(130)的底端设置有与第一滤网(140)倾斜方向相反的斜面，所述排污槽(130)的内部设置有粉碎组件(300)的粉碎部，所述排污槽(130)的底端斜面的末端开设有回流口(150)。
3.根据权利要求1所述的一种高盐高浓度有机废水处理装置，其特征在于，所述驱动组件(210)包括第一驱动轮(211)、驱动叶片(212)、第一传动轮(213)、第一传动带(214)、第二传动轮(215)、第二驱动轮(216)、旋转杆(217)和连接轴(218)，所述第一驱动轮(211)活动连接有连接框体，所述第一驱动轮(211)上等距环形安装有六个驱动叶片(212)，所述第一驱动轮(211)的前面壁中心安装有第一传动轮(213)，所述第一传动轮(213)通过第一传动带(214)连接有第二传动轮(215)，所述第二传动轮(215)活动连接有连接框体的中心处，所述第二活动轮的后面壁中心安装有第二驱动轮(216)，所述第二驱动轮(216)上等距环形安装有三个旋转杆(217)，三个所述旋转杆(217)的末端垂直向前安装有三个连接轴(218)，三个所述连接轴(218)分别活动连接有三个打捞组件(220)。
4.根据权利要求1所述的一种高盐高浓度有机废水处理装置，其特征在于，所述打捞组件(220)包括旋转套筒(221)、第二传动带(222)、第三传动轮(223)、旋转轮(224)、打捞架(225)和第二滤网(226)，所述旋转套筒(221)活动连接在驱动组件(210)的连接轴(218)上，所述旋转套筒(221)的侧壁前端通过第二传动带(222)连接有第三传动轮(223)，所述第三传动轮(223)的后面壁安装有旋转轮(224)，所述旋转轮(224)经过辅助排料组件(230)时旋转360°，所述旋转套筒(221)的侧壁底端安装有打捞架(225)，所述打捞架(225)中间开设的通槽中安装有第二滤网(226)，所述第三传动轮(223)通过连接架(227)活动连接在连接轴(218)上。
5.根据权利要求1所述的一种高盐高浓度有机废水处理装置，其特征在于，所述辅助排料组件(230)包括平板(231)、摩擦层(232)、顶紧杆(233)、顶紧弹簧(234)和固定杆(235)，所述平板(231)靠近打捞组件(220)的一侧壁安装有摩擦层(232)，所述平板(231)与旋转轮(224)相匹配，所述平板(231)的另一侧壁四角均安装有顶紧杆(233)，所述顶紧杆(233)通过顶紧弹簧(234)连接有固定杆(235)内部开设的滑槽，且顶紧杆(233)活动连接在固定杆(235)内部的滑槽内。
6.根据权利要求1所述的一种高盐高浓度有机废水处理装置，其特征在于，所述粉碎组件(300)包括旋转电机(310)、第一锥齿轮(320)、第二锥齿轮(330)、驱动轴(340)、粉碎辊(350)、第三锥齿轮(360)、旋转关节(370)、第四锥齿轮(380)和第五锥齿轮(390)，所述旋转电机(310)安装在过滤框体(100)的外部一侧壁，所述旋转电机(310)的输出端安装有第一锥齿轮(320)，所述第一锥齿轮(320)垂直活动连接有第二锥齿轮(330)，所述第二锥齿轮(330)垂直活动连接有第三锥齿轮(360)，所述第三锥齿轮(360)通过旋转关节(370)同轴反向的连接有第四锥齿轮(380)，所述第四锥齿轮(380)垂直活动连接有第五锥齿轮(390)，所述第二锥齿轮(330)的一侧壁中心和第五锥齿轮(390)的一侧壁中心均垂直安装有驱动轴(340)，两个所述驱动轴(340)贯穿到连接框体内部活动连接在排污槽(130)的内壁上，且两个驱动轴(340)上安装有相互配合的两个粉碎辊(350)。
7.一种高盐高浓度有机废水处理方法，其特征在于，包括以下步骤；S1：将污水导入到过滤框体(100)中，污水在下落的过程中，带动驱动组件(210)工作，驱动组件(210)带动其三个连接轴(218)上的打捞组件(220)进行旋转，对污水不停的进行打捞，去除污水中的杂质；S2：当打捞组件(220)打捞污水中的杂质后，继续旋转，移动到辅助排料组件(230)附近，打捞组件(220)的旋转轮(224)与辅助排料组件(230)的平板(231)贴合，并且旋转轮(224)在平板(231)上旋转，从而使得打捞架(225)旋转，将打捞出的杂质倒入排污槽(130)内；S3：杂质落入到排污槽(130)内，通过排污槽(130)内的粉碎组件(300)，对杂质进行粉碎，并且在杂质粉碎后，落入第二滤网(226)上，通过倾斜的第二滤网(226)，使得杂质滚动到废料处理设备(600)中，并且杂质中的污水通过回流口(150)重新流入过滤框体(100)内；S4:持续打捞污水中杂质，至污水中杂质接近清除时，通过污水泵(400)，将过滤后的污水排入到污水处理设备(500)中进行处理，所述。
发明内容
本部分的目的在于概述本发明的实施方式的一些方面以及简要介绍一些较佳实施方式。在本部分以及本申请的说明书摘要和发明名称中可能会做些简化或省略以避免使本部分、说明书摘要和发明名称的目的模糊，而这种简化或省略不能用于限制本发明的范围。
为解决上述技术问题，根据本发明的一个方面，本发明提供了如下技术方案：
一种高盐高浓度有机废水处理装置，其包括：
过滤框体，为内部开设有矩形腔室的箱体结构；
污水过滤组件，包括驱动组件、打捞组件和辅助排料组件，所述驱动组件安装在过滤框体内部，所述驱动组件的三个活动部连接有三个打捞组件，所述辅助排料组件安装在过滤框体的内部一侧；
粉碎组件，安装在过滤框体的外部一侧，且所述粉碎组件的粉碎部位于过滤框体内部；
污水泵，连接有过滤框体的外部一侧；
污水处理设备，连接有污水泵；
废料处理设备，连接有过滤框体的外部另一侧。
作为本发明所述的高盐高浓度有机废水处理装置的一种优选方案，其中：所述过滤框体的顶端开设有进料口，所述过滤框体内部顶端安装有导向框，所述过滤框体的内部一侧底端开设有排污槽，所述排污槽的内部设置有倾斜的第一滤网，所述排污槽的底端设置有与第一滤网倾斜方向相反的斜面，所述排污槽的内部设置有粉碎组件的粉碎部，所述排污槽的底端斜面的末端开设有回流口。
作为本发明所述的高盐高浓度有机废水处理装置的一种优选方案，其中：所述驱动组件包括第一驱动轮、驱动叶片、第一传动轮、第一传动带、第二传动轮、第二驱动轮、旋转杆和连接轴，所述第一驱动轮活动连接有连接框体，所述第一驱动轮上等距环形安装有六个驱动叶片，所述第一驱动轮的前面壁中心安装有第一传动轮，所述第一传动轮通过第一传动带连接有第二传动轮，所述第二传动轮活动连接有连接框体的中心处，所述第二活动轮的后面壁中心安装有第二驱动轮，所述第二驱动轮上等距环形安装有三个旋转杆，三个所述旋转杆的末端垂直向前安装有三个连接轴，三个所述连接轴分别活动连接有三个打捞组件。
作为本发明所述的高盐高浓度有机废水处理装置的一种优选方案，其中：所述打捞组件包括旋转套筒、第二传动带、第三传动轮、旋转轮、打捞架和第二滤网，所述旋转套筒活动连接在驱动组件的连接轴上，所述旋转套筒的侧壁前端通过第二传动带连接有第三传动轮，所述第三传动轮的后面壁安装有旋转轮，所述旋转轮经过辅助排料组件时旋转360°，所述旋转套筒的侧壁底端安装有打捞架，所述打捞架中间开设的通槽中安装有第二滤网，所述第三传动轮通过连接架活动连接在连接轴上。
作为本发明所述的高盐高浓度有机废水处理装置的一种优选方案，其中：所述辅助排料组件包括平板、摩擦层、顶紧杆、顶紧弹簧和固定杆，所述平板靠近打捞组件的一侧壁安装有摩擦层，所述平板与旋转轮相匹配，所述平板的另一侧壁四角均安装有顶紧杆，所述顶紧杆通过顶紧弹簧连接有固定杆内部开设的滑槽，且顶紧杆活动连接在固定杆内部的滑槽内。
作为本发明所述的高盐高浓度有机废水处理装置的一种优选方案，其中：所述粉碎组件包括旋转电机、第一锥齿轮、第二锥齿轮、驱动轴、粉碎辊、第三锥齿轮、旋转关节、第四锥齿轮和第五锥齿轮，所述旋转电机安装在过滤框体的外部一侧壁，所述旋转电机的输出端安装有第一锥齿轮，所述第一锥齿轮垂直活动连接有第二锥齿轮，所述第二锥齿轮垂直活动连接有第三锥齿轮，所述第三锥齿轮通过旋转关节同轴反向的连接有第四锥齿轮，所述第四锥齿轮垂直活动连接有第五锥齿轮，所述第二锥齿轮的一侧壁中心和第五锥齿轮的一侧壁中心均垂直安装有驱动轴，两个所述驱动轴贯穿到连接框体内部活动连接在排污槽的内壁上，且两个驱动轴上安装有相互配合的两个粉碎辊。
一种高盐高浓度有机废水处理方法，包括以下步骤；
S1：将污水导入到过滤框体中，污水在下落的过程中，带动驱动组件工作，驱动组件带动其三个连接轴上的打捞组件进行旋转，对污水不停的进行打捞，去除污水中的杂质；
S2：当打捞组件打捞污水中的杂质后，继续旋转，移动到辅助排料组件附近，打捞组件的旋转轮与辅助排料组件的平板贴合，并且旋转轮在平板上旋转，从而使得打捞架旋转，将打捞出的杂质倒入排污槽内；
S3：杂质落入到排污槽内，通过排污槽内的粉碎组件，对杂质进行粉碎，并且在杂质粉碎后，落入第二滤网上，通过倾斜的第二滤网，使得杂质滚动到废料处理设备中，并且杂质中的污水通过回流口重新流入过滤框体内；
S4:持续打捞污水中杂质，至污水中杂质接近清除时，通过污水泵，将过滤后的污水排入到污水处理设备中进行处理。
与现有技术相比：通过驱动组件，使得污水在下落的同时，能够带动打捞组件进行持续的打捞，并且通过辅助排料组件，使得打捞组件能够在打捞后自动将杂质倒入到排污槽内，完成对污水的过滤和打捞组件自身的清洁，该高盐高浓度有机废水处理装置和方法，不仅能够通过水力带动过滤设备自动进行过滤，并且在过滤时能够使过滤设备上的杂质掉落，具有一定的自清洁功能。
（发明人：张卿监;黄嘉林;常海刚）
