公布日：2023.11.28
申请日：2023.09.28
分类号：C02F9/00(2023.01)I;B01D29/03(2006.01)I;B01D29/64(2006.01)I;B01D65/02(2006.01)I;C02F1/50(2023.01)N;C02F1/78(2023.01)N;C02F1/00(2023.01)N;C02F1/
52(2023.01)N;C02F3/12(2023.01)N
摘要
本申请提供了一种基于MABR的铁路污水处理装置，包括处理箱，处理箱内部通过隔板形成有第一腔室、第二腔室、第三腔室和第四腔室，第一腔室内部设置有过滤组件，且第一腔室内部设置第一清理组件；本申请通过设置的第一清理组件，能够对设备内部的过滤组件进行清理，通过设置的第二清理组件，实现对MABR膜进行清洁，保障MABR膜的洁净，保障后续的过滤效果；通过设置的承载架、搅拌轴、搅拌桨、第四锥齿轮、支撑片、衔接轴、加药结构和连动结构，实现了自动化向污水当中添加污水处理剂。
权利要求书

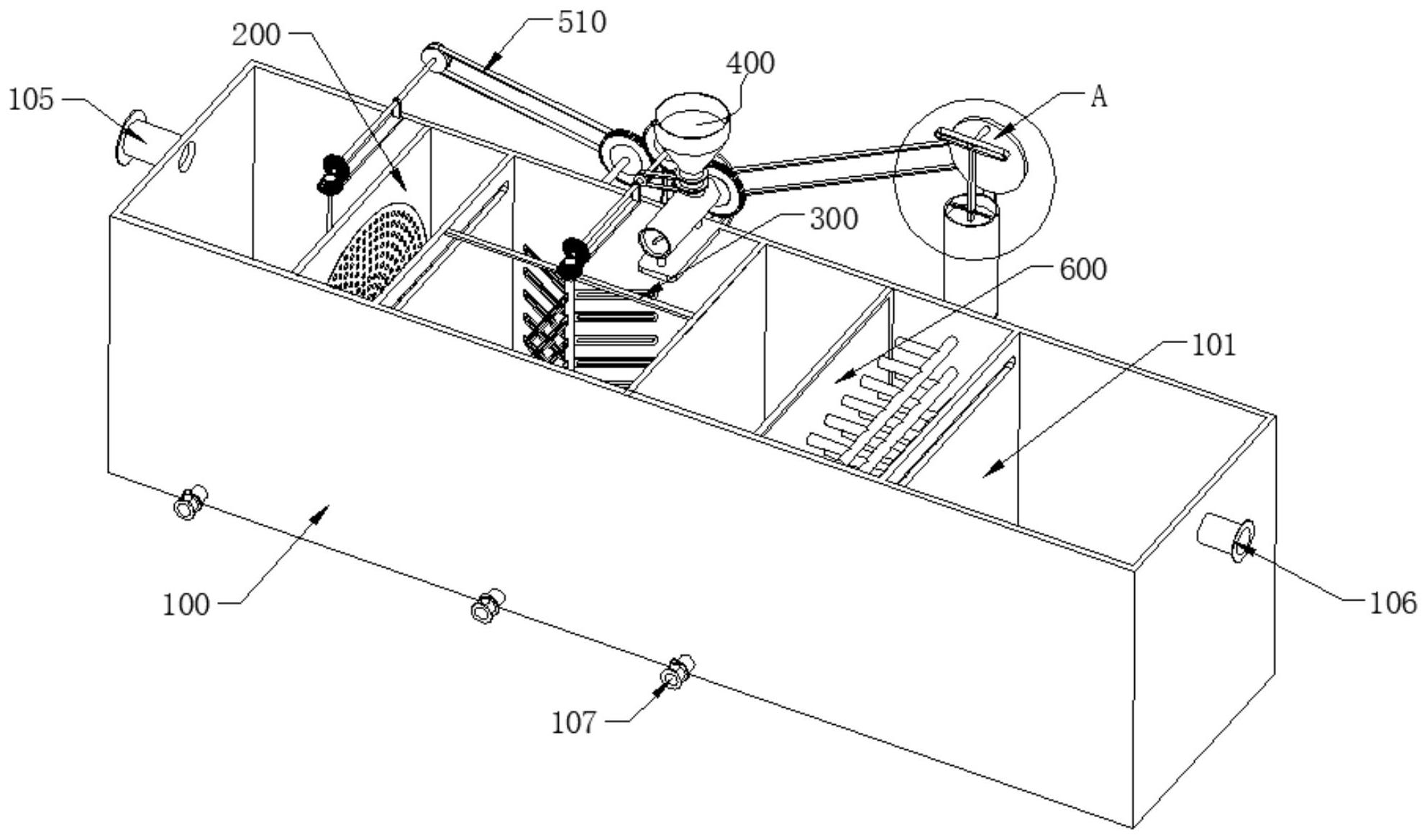

1.一种基于MABR的铁路污水处理装置，包括处理箱（100），其特征在于，所述处理箱（100）内部通过隔板形成有第一腔室（101）、第二腔室（102）、第三腔室（103）和第四腔室（104），所述第一腔室（101）内部设置有过滤组件，且所述第一腔室（101）内部设置有与过滤组件相配合的第一清理组件，所述第二腔室（102）顶部设置有承载架（300），所述承载架（300）底部设置有搅拌轴（301），所述搅拌轴（301）上均匀固定连接有搅拌桨（302），所述第二腔室（102）内部还设置有加药结构（400），所述处理箱（100）的侧部设有联动结构（500），所述联动结构（500）输出端通过第一转动组件和第二传动组件分别与第一清理组件和搅拌轴（301）相连接，所述第三腔室（103）内部安装有MABR膜（600），所述第三腔室（103）内部还设置有用于对MABR膜（600）进行清理的第二清理组件，所述第二清理组件通过第四同步带（517）与联动结构（500）相连接，所述第三腔室（103）内部还设置有用于增氧的曝气结构（700），所述第四腔室（104）内部设置有用于对污水进行消毒的消毒结构（800）。
2.根据权利要求1所述的一种基于MABR的铁路污水处理装置，其特征在于，所述第一清理组件包括安装在第一腔室（101）内部的过滤框（200），所述过滤框（200）内固定连接有过滤网（201），所述过滤网（201）的外侧设有横板（202），且横板（202）与处理箱（100）固定连接，所述横板（202）的中心处连接有转轴（203），所述转轴（203）的内端固定有清洁刷（204），所述第一传动组件包括连接在转轴（203）的外端的第一锥齿轮（205），所述横板（202）的上端面固定有支架（206），所述支架（206）上转动连接有转杆（207），所述转杆（207）的底端固定连接有与第一锥齿轮（205）啮合连接的第二锥齿轮（208），所述转杆（207）的顶端固定连接有第三锥齿轮（209），所述第三锥齿轮（209）与联动结构（500）相连接。
3.根据权利要求1所述的一种基于MABR的铁路污水处理装置，其特征在于，所述第二传动组件包括连接在搅拌轴（301）顶端的第四锥齿轮（303），所述承载架（300）上对称且固定连接有两个支撑片（304），两个所述支撑片（304）之间转动连接有衔接轴（305），所述衔接轴（305）的一端固定有与第四锥齿轮（303）啮合连接的第五锥齿轮（306），所述衔接轴（305）与联动结构（500）相连接。
4.根据权利要求1所述的一种基于MABR的铁路污水处理装置，其特征在于，所述第二清理组件包括设置在MABR膜（600）的右侧的喷管（601），所述喷管（601）的端部贯穿处理箱（100）并固定连接有分支管（602），所述分支管（602）的顶端固定连接有连接筒（603），所述连接筒（603）的侧壁上固定连接有支杆（604），所述支杆（604）的顶端转动连接有连接轴（605），所述连接轴（605）的前端固定连接有转盘（606），所述转盘（606）的前侧壁上固定有拨杆（607），所述拨杆（607）上滑动连接有连动架（608），所述连动架（608）的底端固定连接有活塞（609），且活塞（609）与连接筒（603）滑动连接，所述连动架（608）上滑动连接有导向杆（610），且导向杆（610）与连接筒（603）固定连接。
5.根据权利要求3所述的一种基于MABR的铁路污水处理装置，其特征在于，所述联动结构（500）包括固定在衔接轴（305）后端的第一齿轮（501），所述第一齿轮（501）的下侧设有安装框（502），且安装框（502）与处理箱（100）固定连接，所述安装框（502）的上端面固定连接有电机（503），所述电机（503）的驱动端固定连接有主动带轮（504），所述第一齿轮（501）的外侧壁上固定连接有从动带轮（505），所述从动带轮（505）通过第二同步带（506）与主动带轮（504）传动连接，所述第一齿轮（501）的两侧分别啮合连接有第二齿轮（507），所述第二齿轮（507）的后端均固定连接有配合轴（508），且配合轴（508）与处理箱（100）转动连接。
6.根据权利要求5所述的一种基于MABR的铁路污水处理装置，其特征在于，右侧所述第二齿轮（507）的外侧壁上固定连接有第三带轮（509），所述第三带轮（509）通过第三同步带（510）传动连接有第四带轮（511），所述第四带轮（511）的前侧壁上固定连接有连动轴（512），所述连动轴（512）上转动连接有两个固定块（513），两个所述固定块（513）的底端共同固定连接有支板（514），且支板（514）与处理箱（100）固定连接，所述连动轴（512）的前端固定连接有与第三锥齿轮（209）啮合连接的第六锥齿轮（515），左侧所述第二齿轮（507）的前侧壁上固定连接有第五带轮（516），所述第五带轮（516）通过第四同步带（517）传动连接有第六带轮（518），且第六带轮（518）与连接轴（605）固定连接。
7.根据权利要求3所述的一种基于MABR的铁路污水处理装置，其特征在于，所述加药结构（400）包括设置在第二腔室（102）顶部的承载板（401），所述承载板（401）的上端面固定连接有送料管（402），所述送料管（402）的输入端固定连接有控制阀（403），所述控制阀（403）的上端面固定连接有加料斗（404），所述送料管（402）内转动连接有输送轴（405），所述输送轴（405）上固定连接有螺旋叶片（406），所述输送轴（405）的外端固定连接有第一带轮（407），所述衔接轴（305）上固定连接有第二带轮（408），所述第二带轮（408）通过第一同步带（409）与第一带轮（407）传动连接。
8.根据权利要求1所述的一种基于MABR的铁路污水处理装置，其特征在于，所述曝气结构（700）包括固定在第三腔室（103）内部的曝气管（701），所述曝气管（701）的端部贯穿处理箱（100）并固定连接有曝气机（702），且曝气机（702）与处理箱（100）固定连接，所述消毒结构（800）包括设置在第四腔室（104）内部的连接管（801），所述连接管（801）的内端固定连接有输送环（802），所述输送环（802）的外表面均匀固定连接有组喷头（803），所述连接管（801）的外端贯穿处理箱（100）并固定连接有臭氧发生器（804），且臭氧发生器（804）与处理箱（100）固定连接。
9.根据权利要求1所述的一种基于MABR的铁路污水处理装置，其特征在于，所述处理箱（100）的左端侧壁上固定连接有进水管（105），所述处理箱（100）的右侧壁上固定连接有排水管（106），所述处理箱（100）底部设置有分别与第一腔室（101）、第二腔室（102）、第三腔室（103）以及第四腔室（104）相连通的排污管（107），所述排污管（107）上均安装有电磁阀。
10.一种基于MABR的铁路污水处理的方法，其特征在于，具体包括如下步骤：S1：首先将污水通过进水管（105）通入处理箱（100）中第一腔室（101）中，污水进入处理箱（100）当中经过过滤网（201）过滤后流入第二腔室（102）内部，向加料斗（404）当中加入污水处理剂，打开控制阀（403），启动电机（503）进行工作，电机（503）驱动主动带轮（504）进行转动，主动带轮（504）通过第二同步带（506）带动第一齿轮（501）进行转动，第一齿轮（501）的转动带动衔接轴（305）进行转动，衔接轴（305）的转动带动第二带轮（408）进行转动，第二带轮（408）通过第一同步带（409）带动第一带轮（407）进行转动，从而使输送轴（405）和螺旋叶片（406）进行转动，从而将污水处理剂输送至污水当中，输送定量的处理剂后将控制阀（403）关闭，同时衔接轴（305）的转动带动第五锥齿轮（306）进行转动，第五锥齿轮（306）带动第四锥齿轮（303）、搅拌轴（301）和搅拌桨（302）进行转动，将污水与处理剂进行混合沉降；S2：与处理剂混合后的污水通过隔板上的条形孔进入到第三腔室（103）内部，通过第三腔室（103）内部的MABR膜（600）对污水进行过滤净化，同时启动曝气机（702）向曝气管（701）输送气体对污水进行处理，随后污水进入到第四腔室（104）内部，启动臭氧发生器（804），臭氧通过连接管（801）、输送环（802）和喷头（803）流出对污水进行消毒处理，消毒处理后的污水通过排水管（106）排出；S3：当启动电机（503）时通过设置的第二同步带（506）带动第一齿轮（501）的转动，继而带动与其啮合相连的第二齿轮（507）进行同时转动，其中一个第二齿轮（507）的转动带动第三带轮（509）进行转动，经过第三同步带（510）带动第四带轮（511）进行转动，从而使连动轴（512）和第六锥齿轮（515）进行转动，第六锥齿轮（515）的转动使第三锥齿轮（209）进行转动，从而使转杆（207）、第二锥齿轮（208）、第一锥齿轮（205）和转轴（203）进行转动，转轴（203）的转动带动清洁刷（204）进行转动，从而对过滤网（201）进行清洁；S4：当第一齿轮（501）转动时带动与其啮合相连的另一个第二齿轮（507）的转动，进而带动第五带轮（516）进行转动，第五带轮（516）通过第四同步带（517）带动第六带轮（518）和连接轴（605）进行转动，连接轴（605）的转动带动转盘（606）和拨杆（607）进行转动，从而使连动架（608）和活塞（609）进行上下往复运动，从而使喷管（601）对MABR膜（600）进行往复喷水清洁，进而能够保障MABR膜（600）的洁净，保障污水处理的效果。
发明内容
本发明的目的在于：针对目前存在的污水处理装置MABR膜过滤面积聚杂质不便进行清洁、不便对污水进行预过滤、不便对污水进行加药处理和不便对污水进行消毒处理的问题。
为了实现上述发明目的，本发明提供了以下技术方案：基于MABR的铁路污水处理装置及方法，以改善上述问题。
本申请具体是这样的：一种基于MABR的铁路污水处理装置，包括处理箱，所述处理箱内部通过隔板形成有第一腔室、第二腔室、第三腔室和第四腔室，所述第一腔室内部设置有过滤组件，且所述第一腔室内部设置有与过滤组件相配合的第一清理组件，所述第二腔室顶部设置有承载架，所述承载架底部设置有搅拌轴，所述搅拌轴上均匀固定连接有搅拌桨，所述第二腔室内部还设置有加药结构，所述处理箱的侧部设有联动结构，所述联动结构输出端通过第一转动组件和第二传动组件分别与第一清理组件和搅拌轴相连接，所述第三腔室内部安装有MABR膜，所述第三腔室内部还设置有用于对MABR膜进行清理的第二清理组件，所述第二清理组件通过第四同步带与联动结构相连接，所述第三腔室内部还设置有用于增氧的曝气结构，所述第四腔室内部设置有用于对污水进行消毒的消毒结构。
作为本申请优选的技术方案，所述第一清理组件包括安装在第一腔室内部的过滤框，所述过滤框内固定连接有过滤网，所述过滤网的外侧设有横板，且横板与处理箱固定连接，所述横板的中心处连接有转轴，所述转轴的内端固定有清洁刷，所述第一传动组件包括连接在转轴的外端的第一锥齿轮，所述横板的上端面固定有支架，所述支架上转动连接有转杆，所述转杆的底端固定连接有与第一锥齿轮啮合连接的第二锥齿轮，所述转杆的顶端固定连接有第三锥齿轮，所述第三锥齿轮与联动结构相连接。
作为本申请优选的技术方案，所述第二传动组件包括连接在搅拌轴顶端的第四锥齿轮，所述承载架上对称且固定连接有两个支撑片，两个所述支撑片之间转动连接有衔接轴，所述衔接轴的一端固定有与第四锥齿轮啮合连接的第五锥齿轮，所述衔接轴与联动结构相连接。
作为本申请优选的技术方案，所述第二清理组件包括设置在MABR膜的右侧的喷管，所述喷管的端部贯穿处理箱并固定连接有分支管，所述分支管的顶端固定连接有连接筒，所述连接筒的侧壁上固定连接有支杆，所述支杆的顶端转动连接有连接轴，所述连接轴的前端固定连接有转盘，所述转盘的前侧壁上固定有拨杆，所述拨杆上滑动连接有连动架，所述连动架的底端固定连接有活塞，且活塞与连接筒滑动连接，所述连动架上滑动连接有导向杆，且导向杆与连接筒固定连接。
作为本申请优选的技术方案，所述联动结构包括固定在衔接轴后端的第一齿轮，所述第一齿轮的下侧设有安装框，且安装框与处理箱固定连接，所述安装框的上端面固定连接有电机，所述电机的驱动端固定连接有主动带轮，所述第一齿轮的外侧壁上固定连接有从动带轮，所述从动带轮通过第二同步带与主动带轮传动连接，所述第一齿轮的两侧分别啮合连接有第二齿轮，所述第二齿轮的后端均固定连接有配合轴，且配合轴与处理箱转动连接。
作为本申请优选的技术方案，右侧所述第二齿轮的外侧壁上固定连接有第三带轮，所述第三带轮通过第三同步带传动连接有第四带轮，所述第四带轮的前侧壁上固定连接有连动轴，所述连动轴上转动连接有两个固定块，两个所述固定块的底端共同固定连接有支板，且支板与处理箱固定连接，所述连动轴的前端固定连接有与第三锥齿轮啮合连接的第六锥齿轮，左侧所述第二齿轮的前侧壁上固定连接有第五带轮，所述第五带轮通过第四同步带传动连接有第六带轮，且第六带轮与连接轴固定连接。
作为本申请优选的技术方案，所述加药结构包括设置在第二腔室顶部的承载板，所述承载板的上端面固定连接有送料管，所述送料管的输入端固定连接有控制阀，所述控制阀的上端面固定连接有加料斗，所述送料管内转动连接有输送轴，所述输送轴上固定连接有螺旋叶片，所述输送轴的外端固定连接有第一带轮，所述衔接轴上固定连接有第二带轮，所述第二带轮通过第一同步带与第一带轮传动连接。
作为本申请优选的技术方案，所述曝气结构包括固定在第三腔室内部的曝气管，所述曝气管的端部贯穿处理箱并固定连接有曝气机，且曝气机与处理箱固定连接，所述消毒结构包括设置在第四腔室内部的连接管，所述连接管的内端固定连接有输送环，所述输送环的外表面均匀固定连接有组喷头，所述连接管的外端贯穿处理箱并固定连接有臭氧发生器，且臭氧发生器与处理箱固定连接。
作为本申请优选的技术方案，所述处理箱的左端侧壁上固定连接有进水管，所述处理箱的右侧壁上固定连接有排水管，所述处理箱底部设置有分别与第一腔室、第二腔室、第三腔室以及第四腔室相连通的排污管，所述排污管上均安装有电磁阀。
一种基于MABR的铁路污水处理的方法，具体包括如下步骤：S1：首先将污水通过进水管通入处理箱中第一腔室中，污水进入处理箱当中经过过滤网过滤后流入第二腔室内部，向加料斗当中加入污水处理剂，打开控制阀，启动电机进行工作，电机驱动主动带轮进行转动，主动带轮通过第二同步带带动第一齿轮进行转动，第一齿轮的转动带动衔接轴进行转动，衔接轴的转动带动第二带轮进行转动，第二带轮通过第一同步带带动第一带轮进行转动，从而使输送轴和螺旋叶片进行转动，从而将污水处理剂输送至污水当中，输送定量的处理剂后将控制阀关闭，同时衔接轴的转动带动第五锥齿轮进行转动，第五锥齿轮带动第四锥齿轮、搅拌轴和搅拌桨进行转动，将污水与处理剂进行混合沉降；S2：与处理剂混合后的污水通过隔板上的条形孔进入到第三腔室内部，通过第三腔室内部的MABR膜对污水进行过滤净化，同时启动曝气机向曝气管输送气体对污水进行处理，随后污水进入到第四腔室内部，启动臭氧发生器，臭氧通过连接管、输送环和喷头流出对污水进行消毒处理，消毒处理后的污水通过排水管排出；S3：当启动电机时通过设置的第二同步带带动第一齿轮的转动，继而带动与其啮合相连的第二齿轮进行同时转动，其中一个第二齿轮的转动带动第三带轮进行转动，经过第三同步带带动第四带轮进行转动，从而使连动轴和第六锥齿轮进行转动，第六锥齿轮的转动使第三锥齿轮进行转动，从而使转杆、第二锥齿轮、第一锥齿轮和转轴进行转动，转轴的转动带动清洁刷进行转动，从而对过滤网进行清洁；S4：当第一齿轮转动时带动与其啮合相连的另一个第二齿轮的转动，进而带动第五带轮进行转动，第五带轮通过第四同步带带动第六带轮和连接轴进行转动，连接轴的转动带动转盘和拨杆进行转动，从而使连动架和活塞进行上下往复运动，从而使喷管对MABR膜进行往复喷水清洁，进而能够保障MABR膜的洁净，保障污水处理的效果。
与现有技术相比，本发明的有益效果：在本申请的方案中：1.通过设置的喷管、分支管、连接筒、支杆、连接轴、转盘、拨杆、连动架、活塞、导向杆、过滤框和过滤网，实现了自动化对MABR膜进行清洁，保障MABR膜的洁净，保障后续的过滤效果，提高膜的使用寿命，方便对污水进行预过滤，提高污水的处理效果，解决了现有技术中不便对MABR膜进行清洁和不便对污水进行预处理的问题；2.通过设置的承载架、搅拌轴、搅拌桨、第四锥齿轮、支撑片、衔接轴、加药结构和连动结构，实现了自动化向污水当中添加污水处理剂，提高污水处理的效果，解决了现有技术中不便对污水进行加药处理的问题；3.通过设置的横板、转轴、清洁刷和联动结构，实现了单个动力器件驱动清洁刷对过滤网进行清洁，保障过滤网的洁净，方便对污水进行预过滤处理，解决了现有技术中不便对污水进行预过滤处理的问题；4.通过设置的消毒结构，实现了对净化后的污水进行消毒处理，保障污水的洁净，解决了现有技术中污水处理装置不便对污水进行消毒处理的问题。
（发明人：姚军）
