公布日：2023.03.14
申请日：2022.11.10
分类号：C02F11/148(2019.01)I;C02F11/13(2019.01)I
摘要
本发明公开了一种具有除臭功能的污泥干燥减量化装置，包括放置架，所述放置架的顶部设置有干燥机构，所述放置架的顶部设置有处理机构，所述处理机构包括处理桶，所述处理桶放置在放置架的顶部，所述处理桶的顶部安装有桶盖，所述桶盖的顶部安装有伺服电机，所述放置架的顶部设置有储料箱，所述放置架的顶部设置有储液箱，所述储液箱的顶部固定贯穿有第一水管，所述储液箱的顶部安装有水泵，所述储料箱的顶部固定贯穿有第一粉管，所述储料箱的顶部安装有风机，本发明通过设置处理机构，可以有效地去除污泥中的臭气和磷，即有效地避免后期对污泥进行干燥时，有刺激性气味的臭气从出气管流出，污染环境的情况。
权利要求书

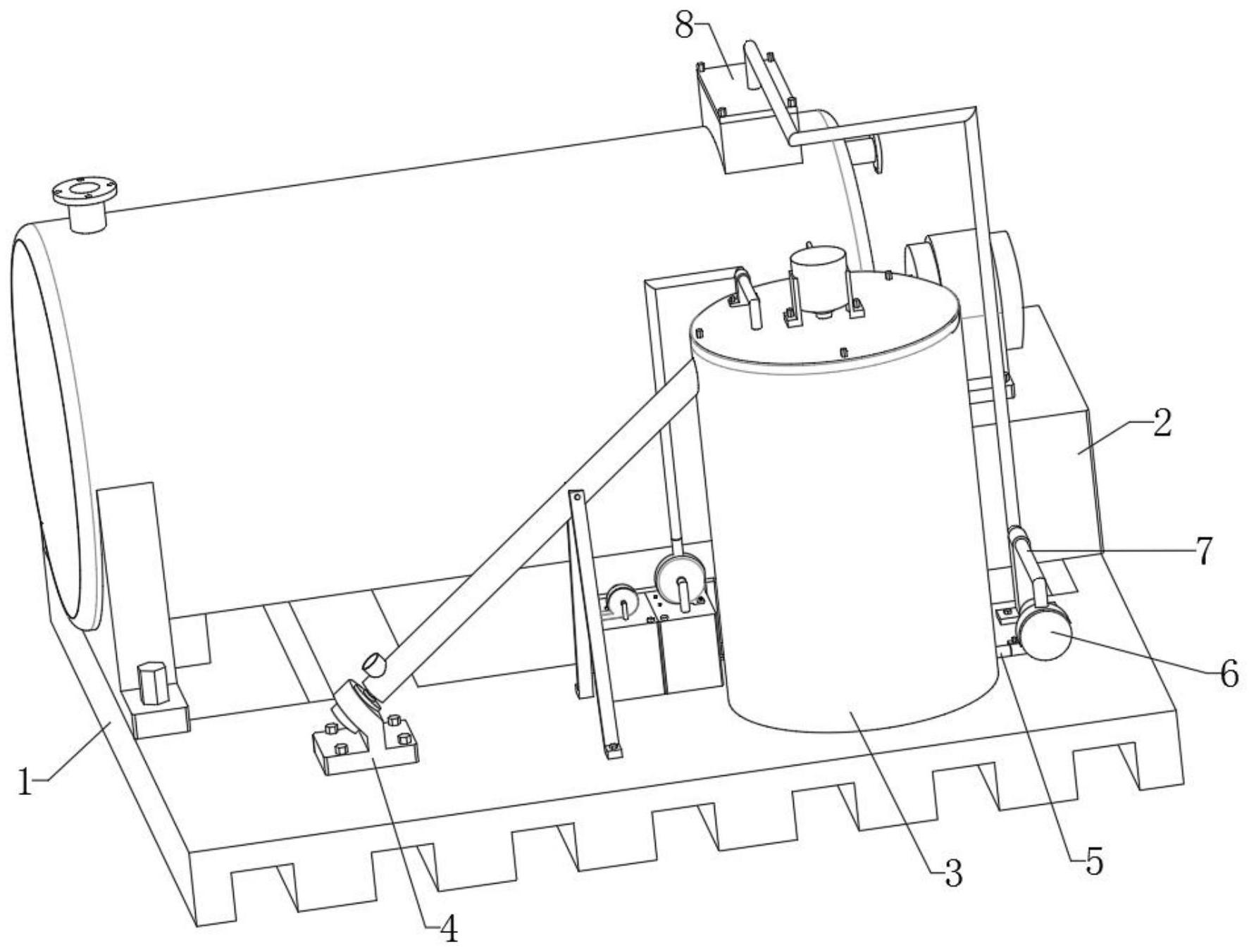

1.一种具有除臭功能的污泥干燥减量化装置，包括放置架(1)，其特征在于：所述放置架(1)的顶部设置有干燥机构(2)，所述放置架(1)的顶部设置有处理机构(3)；所述处理机构(3)包括处理桶(301)，所述处理桶(301)放置在放置架(1)的顶部，所述处理桶(301)的顶部安装有桶盖(302)，所述桶盖(302)的顶部安装有伺服电机(303)，所述放置架(1)的顶部设置有储料箱(304)，所述放置架(1)的顶部设置有储液箱(305)，所述储液箱(305)的顶部固定贯穿有第一水管(306)，所述储液箱(305)的顶部安装有水泵(307)，所述储料箱(304)的顶部固定贯穿有第一粉管(308)，所述储料箱(304)的顶部安装有风机(309)，所述风机(309)的出粉口安装有空心块(310)，所述空心块(310)的内部固定套接有第二粉管(311)，所述水泵(307)的出水端安装有第二水管(312)，所述桶盖(302)的底部固定贯穿有空心管(313)，所述空心管(313)的出口端安装有喷头(318)，所述桶盖(302)的顶部活动贯穿有转杆(314)，所述转杆(314)的外表面等距分布固定有多个搅拌板(315)。
2.根据权利要求1所述的具有除臭功能的污泥干燥减量化装置，其特征在于：所述水泵(307)的进水端与第一水管(306)的出水端相连接，所述风机(309)的进粉端与第一粉管(308)的出粉端相连接。
3.根据权利要求1所述的具有除臭功能的污泥干燥减量化装置，其特征在于：所述空心管(313)的进水端与第二水管(312)的出水端相连接，所述伺服电机(303)的输出端与转杆(314)的顶部相安装，所述第二粉管(311)的出粉端活动贯穿桶盖(302)的顶部。
4.根据权利要求1所述的具有除臭功能的污泥干燥减量化装置，其特征在于：所述第二水管(312)的外壁活动套接有第一稳定架(316)，所述第一稳定架(316)安装在桶盖(302)的顶部，所述第二粉管(311)的外壁活动套接有两个第二稳定架(317)，且两个第二稳定架(317)安装在放置架(1)的顶部。
5.根据权利要求1所述的具有除臭功能的污泥干燥减量化装置，其特征在于：所述干燥机构(2)包括放置台(201)，所述放置台(201)放置在放置架(1)的顶部，所述放置台(201)的顶部安装有减速电机(202)。
6.根据权利要求1所述的具有除臭功能的污泥干燥减量化装置，其特征在于：所述放置架(1)的顶部安装有两个安装座(204)，两个所述安装座(204)的内部之间固定有桶体(205)。
7.根据权利要求6所述的具有除臭功能的污泥干燥减量化装置，其特征在于：所述桶体(205)的内部转动连接有绞龙(203)，所述绞龙(203)的一端与减速电机(202)的输出端相安装，所述绞龙(203)的另一端滑动嵌设在桶体(205)的内壁。
8.根据权利要求6所述的具有除臭功能的污泥干燥减量化装置，其特征在于：所述桶体(205)的外壁固定贯穿有出气管(206)，所述桶体(205)的一侧固定贯穿有进气管(207)，所述桶体(205)的外壁固定贯穿有进料管(208)，所述桶体(205)的外壁固定贯穿有出料管(209)。
9.根据权利要求8所述的具有除臭功能的污泥干燥减量化装置，其特征在于：所述放置架(1)的顶部安装有上料机(4)，所述上料机(4)的出料端活动贯穿处理桶(301)的外壁，所述处理桶(301)的外壁固定贯穿有出泥管(5)，所述放置架(1)的顶部安装有污泥泵(6)，所述污泥泵(6)的进泥端与出泥管(5)的出泥端相连接。
10.根据权利要求9所述的具有除臭功能的污泥干燥减量化装置，其特征在于：所述污泥泵(6)的出泥端安装有泥管本体(7)，所述进料管(208)的顶部安装有空心板(8)，所述泥管本体(7)的出泥端固定套接在空心板(8)的内部，所述泥管本体(7)的外壁活动套接有稳定座(9)，所述稳定座(9)安装在放置架(1)的顶部。
发明内容
本发明的目的在于提供一种具有除臭功能的污泥干燥减量化装置，可以有效地避免污泥干燥减量化装置在进行污泥干燥时，其装置出气端散发出刺激性气味的气体，污染环境的情况。
为实现上述目的，本发明提供如下技术方案：一种具有除臭功能的污泥干燥减量化装置，包括放置架，所述放置架的顶部设置有干燥机构，所述放置架的顶部设置有处理机构；
所述处理机构包括处理桶，所述处理桶放置在放置架的顶部，所述处理桶的顶部安装有桶盖，所述桶盖的顶部安装有伺服电机，所述放置架的顶部设置有储料箱，所述放置架的顶部设置有储液箱，所述储液箱的顶部固定贯穿有第一水管，所述储液箱的顶部安装有水泵，所述储料箱的顶部固定贯穿有第一粉管，所述储料箱的顶部安装有风机，所述风机的出粉口安装有空心块，所述空心块的内部固定套接有第二粉管，所述水泵的出水端安装有第二水管，所述桶盖的底部固定贯穿有空心管，所述空心管的出口端安装有喷头，所述桶盖的顶部活动贯穿有转杆，所述转杆的外表面等距分布固定有多个搅拌板。
优选的，所述水泵的进水端与第一水管的出水端相连接，所述风机的进粉端与第一粉管的出粉端相连接。
优选的，所述空心管的进水端与第二水管的出水端相连接，所述伺服电机的输出端与转杆的顶部相安装，所述第二粉管的出粉端活动贯穿桶盖的顶部。
优选的，所述第二水管的外壁活动套接有第一稳定架，所述第一稳定架安装在桶盖的顶部，所述第二粉管的外壁活动套接有两个第二稳定架，且两个第二稳定架安装在放置架的顶部。
优选的，所述干燥机构包括放置台，所述放置台放置在放置架的顶部，所述放置台的顶部安装有减速电机。
优选的，所述放置架的顶部安装有两个安装座，两个所述安装座的内部之间固定有桶体。
优选的，所述桶体的内部转动连接有绞龙，所述绞龙的一端与减速电机的输出端相安装，所述绞龙的另一端滑动嵌设在桶体的内壁。
优选的，所述桶体的外壁固定贯穿有出气管，所述桶体的一侧固定贯穿有进气管，所述桶体的外壁固定贯穿有进料管，所述桶体的外壁固定贯穿有出料管。
优选的，所述放置架的顶部安装有上料机，所述上料机的出料端活动贯穿处理桶的外壁，所述处理桶的外壁固定贯穿有出泥管，所述放置架的顶部安装有污泥泵，所述污泥泵的进泥端与出泥管的出泥端相连接。
优选的，所述污泥泵的出泥端安装有泥管本体，所述进料管的顶部安装有空心板，所述泥管本体的出泥端固定套接在空心板的内部，所述泥管本体的外壁活动套接有稳定座，所述稳定座安装在放置架的顶部。
与现有技术相比，本发明的有益效果是：
1、本发明通过设置处理机构，当需要对污泥进行除臭和除磷操作时，此时向储料箱的内部倒入适量的硫酸亚铁粉末，向储液箱的内部倒入植物液除臭剂，之后利用上料机污泥送入处理桶的内部，与此同时，启动水泵，此时启动的水泵会直接通过第一水管和第二水管的配合，直接将储液箱内部的植物液除臭剂慢慢吸走，导流到空心管的内部，接着直接进入喷头的内部，之后从喷头的出口喷出，喷洒在从上料机出口流出的污泥表面，与此同时，启动风机，这时启动的风机会在第一粉管、第二粉管和空心块的配合下，直接将储料箱内部的硫酸亚铁粉末给吸出，喷洒在被淋有植物液除臭剂污泥的表面，再之后被喷洒植物液除臭剂和硫酸亚铁粉末的污泥会并不断地在处理桶的内壁底部堆积，当处理桶的内部放入适量的污泥时，此时直接停止上料机的污泥上料，同时关闭水泵和风机，接着直接启动伺服电机，此时启动的伺服电机通过转杆配合，接带动所有的搅拌板对污泥、植物液除臭剂和硫酸亚铁粉末混合物进行搅拌，这时植物液除臭剂中的有效除臭分子中间含有具有生物活性、化学活性、共轭双键等活性基团，会与污泥中不同的异味发生作用，以达到除臭的目的，同时硫酸亚铁粉末也会将污泥中的含有的磷给同步去除掉，此方法可以有效地去除污泥中的臭气和磷，即有效地避免后期对污泥进行干燥时，有刺激性气味的臭气从出气管流出，污染环境的情况。
2、本发明设通过设置干燥机构，当污泥臭味和磷被去除后，需要进行下一步干燥时，此时直接启动污泥泵，同时通过出泥管、空心板、进料管和泥管的配合，直接将除臭、除磷后的污泥给送到桶体的内部，与此同时，将进气管的进气端通入带有高温的气体，同时启动减速电机，这时启动的减速电机会带动绞龙发生转动，同时通过桶体的配合，直接带动进入桶体内部的污泥慢慢地移动，而这时进入桶体内部的高温气体会直接将慢慢移动的污泥进行干燥操作，当污泥快要接触到出料管的进口时，此时污泥几乎完全被干燥，当被干燥的污泥接触到出料管的进口时，此时污泥会在自身重力的作用下，直接从出料管出口流出，同时干燥污泥后的气体会直接从出气管的出口排出，此方法可以有效地对污泥进行干燥操作，即有效地实现污泥减量化操作。
（发明人：工炳胜;许久强;王继民;杨春生;孙猛）
