公布日：2023.04.11
申请日：2022.12.18
分类号：C02F1/04(2023.01)I
摘要
本发明公开了一种焦锑酸钠废水处理装置，包括贮存罐和板式蒸发器，所述贮存罐和所述板式蒸发器之间设有进料泵，所述贮存罐通过提升管与所述进料泵的进口连接，所述板式蒸发器通过进料管与所述进料泵的出口连接；本发明作为一种焦锑酸钠废水处理装置，利用蒸汽压缩机和真空泵，在负压0.7MPa状态下，使焦锑酸钠废水在70℃时沸腾，部分水分蒸发，形成冷凝水回用，焦锑酸钠废水浓液含有30％的NaOH和微量的重金属用作生成焦锑酸钠的原料；本发明在对焦锑酸钠废水加热前，利用蒸汽预热器对其预热，降低板式蒸发器换热的热损耗，同时提高换热效率。
权利要求书
1.一种焦锑酸钠废水处理装置，其特征在于：包括贮存罐和板式蒸发器，所述贮存罐和所述板式蒸发器之间设有进料泵，所述贮存罐通过提升管与所述进料泵的进口连接，所述板式蒸发器通过进料管与所述进料泵的出口连接；所述板式蒸发器上设有四个口，分别为进料口、出料口、进气口和出气口；所述进料口和所述进料管固定连接，所述进气口和锅炉蒸汽管道连接，所述出气口和真空泵连接，所述出料口与分离器连接。
2.根据权利要求1所述的一种焦锑酸钠废水处理装置，其特征在于：所述贮存罐的一侧设有原料池，所述原料池和所述贮存罐之间设有供给泵，所述供给泵的进口与所述原料池连接，所述供给泵的出口通过供给管与所述贮存罐连接。
3.根据权利要求2所述的一种焦锑酸钠废水处理装置，其特征在于：所述贮存罐和所述板式蒸发器之间设有蒸汽预热器，所述蒸汽预热器内设有安置空间，所述安置空间内的所述进料管呈S型排列，所述安置空间与所述锅炉蒸汽管道连通。
4.根据权利要求1所述的一种焦锑酸钠废水处理装置，其特征在于：所述板式蒸发器内可拆卸安装有多个原料板和蒸汽板，所述原料板和所述蒸汽板交错排列；所述原料板内设有物料容腔，所述容腔的内壁上固定设有人字形波浪槽，所述原料板的四个角分别设有原料蒸汽口、原料浓缩口、原料进入口和第一对位口；所述蒸汽板内设有蒸汽容腔，所述蒸汽容腔的内壁上固定设有倒人字形波浪槽，所述蒸汽板的四个角分别设有蒸汽排出口、第二对位口、第三对位口和蒸汽进入口。
5.根据权利要求1所述的一种焦锑酸钠废水处理装置，其特征在于：所述分离器的一侧设有浓水池，所述分离器与所述浓水池之间设有浓液泵，所述浓液泵的进口通过分离管与所述分离器连接，所述浓液泵的出口通过浓液管与所述浓水池连接，所述浓水池远离所述浓液管的一侧设有浓水管，所述浓水池的一侧设有浓水泵，所述浓水泵的进口与所述浓水管固定连接。
6.根据权利要求1所述的一种焦锑酸钠废水处理装置，其特征在于：所述出气口通过蒸汽出口管与所述真空泵的进口连接，所述真空泵的一侧设有冷凝液泵，所述真空泵的出水口与所述冷凝液泵的进口连接，所述冷凝液泵的一侧设有清水池，所述冷凝液泵的出口通过冷凝液管与所述清水池连接，所述清水池远离所述冷凝液管的一侧设有清水泵，所述清水泵的进口与所述清水管固定连接。
7.根据权利要求6所述的一种焦锑酸钠废水处理装置，其特征在于：所述出料口固定设有出料管，所述出料管远离所述板式蒸发器的一侧与所述分离器固定连接，所述分离器远离所述分离管的一端固定设有蒸汽回收管；所述分离器的一侧设有蒸汽压缩机，所述分离器通过蒸汽回收管与所述蒸汽压缩机的进口连接，所述蒸汽压缩机的出口通过蒸汽回流管与所述进气口连接。
8.根据权利要求7所述的一种焦锑酸钠废水处理装置，其特征在于：所述蒸汽预热器上固定设有蒸汽进口和蒸汽出口，所述蒸汽进口上固定设有蒸汽连接管，所述蒸汽连接管的一侧连接有蒸汽进口管，所述蒸汽进口管远离所述蒸汽连接管的一端与所述进气口连接，所述蒸汽回流管与所述蒸汽进口管连通；所述蒸汽出口上固定设有回收支管，所述回收支管远离所述蒸汽出口的一端与所述蒸汽回收管连通。
9.根据权利要求8所述的一种焦锑酸钠废水处理装置，其特征在于：所述回收支管、所述蒸汽回流管上均设有单向阀；所述真空泵与所述冷凝液泵之间设有汽水分离器。
10.根据权利要求4所述的一种焦锑酸钠废水处理装置，其特征在于：所述进料管和所述原料进入口连通，所述进料管贯穿所述第三对位口；所述出料管和所述原料浓缩口连通，所述出料管贯穿所述第二对位口；所述蒸汽进口管贯穿所述第一对位口，所述蒸汽进口管连通所述蒸汽进入口；所述蒸汽出口管连通所述原料蒸汽口，所述蒸汽出口管连通所述蒸汽排出口。
发明内容
为了解决现有技术存在的上述问题，本发明目的在于提供一种焦锑酸钠废水处理装置。
本发明所采用的技术方案为：

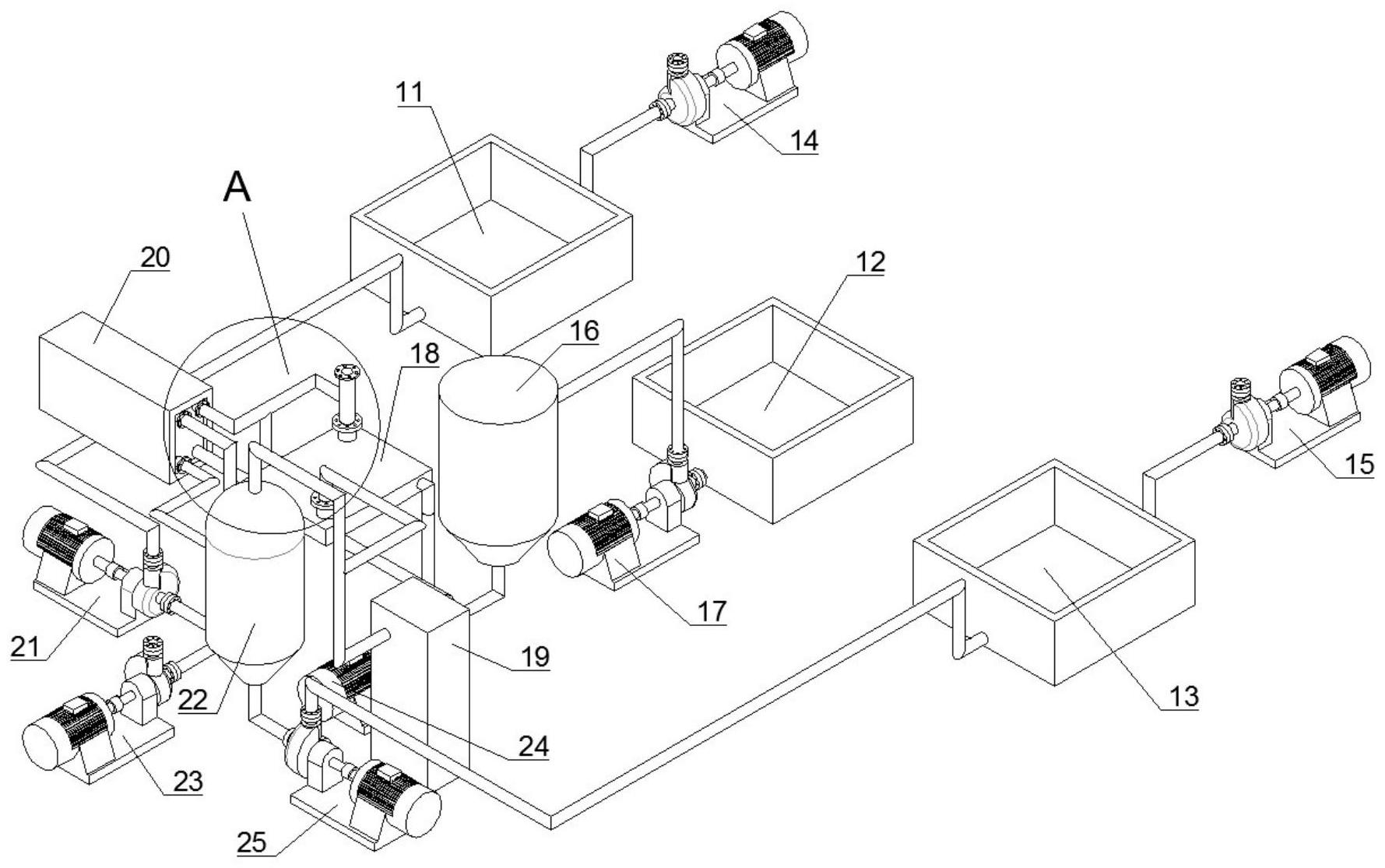

一种焦锑酸钠废水处理装置，包括贮存罐和板式蒸发器，所述贮存罐和所述板式蒸发器之间设有进料泵，所述贮存罐通过提升管与所述进料泵的进口连接，所述板式蒸发器通过进料管与所述进料泵的出口连接；所述板式蒸发器上设有四个口，分别为进料口、出料口、进气口和出气口；所述进料口和所述进料管固定连接，所述进气口和锅炉蒸汽管道连接，所述出气口和真空泵连接，所述出料口与分离器连接。
作为本发明的优选，所述贮存罐的一侧设有原料池，所述原料池和所述贮存罐之间设有供给泵，所述供给泵的进口与所述原料池连接，所述供给泵的出口通过供给管与所述贮存罐连接。
作为本发明的优选，所述贮存罐和所述板式蒸发器之间设有蒸汽预热器，所述蒸汽预热器内设有安置空间，所述安置空间内的所述进料管呈S型排列，所述安置空间与所述锅炉蒸汽管道连通。
作为本发明的优选，所述板式蒸发器内可拆卸安装有多个原料板和蒸汽板，所述原料板和所述蒸汽板交错排列；所述原料板内设有物料容腔，所述容腔的内壁上固定设有人字形波浪槽，所述原料板的四个角分别设有原料蒸汽口、原料浓缩口、原料进入口和第一对位口；所述蒸汽板内设有蒸汽容腔，所述蒸汽容腔的内壁上固定设有倒人字形波浪槽，所述蒸汽板的四个角分别设有蒸汽排出口、第二对位口、第三对位口和蒸汽进入口。
作为本发明的优选，所述分离器的一侧设有浓水池，所述分离器与所述浓水池之间设有浓液泵，所述浓液泵的进口通过分离管与所述分离器连接，所述浓液泵的出口通过浓液管与所述浓水池连接，所述浓水池远离所述浓液管的一侧设有浓水管，所述浓水池的一侧设有浓水泵，所述浓水泵的进口与所述浓水管固定连接。
作为本发明的优选，所述出气口通过蒸汽出口管与所述真空泵的进口连接，所述真空泵的一侧设有冷凝液泵，所述真空泵的出水口与所述冷凝液泵的进口连接，所述冷凝液泵的一侧设有清水池，所述冷凝液泵的出口通过冷凝液管与所述清水池连接，所述清水池远离所述冷凝液管的一侧设有清水泵，所述清水泵的进口与所述清水管固定连接。
作为本发明的优选，所述出料口固定设有出料管，所述出料管远离所述板式蒸发器的一侧与所述分离器固定连接，所述分离器远离所述分离管的一端固定设有蒸汽回收管；所述分离器的一侧设有蒸汽压缩机，所述分离器通过蒸汽回收管与所述蒸汽压缩机的进口连接，所述蒸汽压缩机的出口通过蒸汽回流管与所述进气口连接。
作为本发明的优选，所述蒸汽预热器上固定设有蒸汽进口和蒸汽出口，所述蒸汽进口上固定设有蒸汽连接管，所述蒸汽连接管的一侧连接有蒸汽进口管，所述蒸汽进口管远离所述蒸汽连接管的一端与所述进气口连接，所述蒸汽回流管与所述蒸汽进口管连通；所述蒸汽出口上固定设有回收支管，所述回收支管远离所述蒸汽出口的一端与所述蒸汽回收管连通。
作为本发明的优选，所述回收支管、所述蒸汽回流管上均设有单向阀；所述真空泵与所述冷凝液泵之间设有汽水分离器。
作为本发明的优选，所述进料管和所述原料进入口连通，所述进料管贯穿所述第三对位口；所述出料管和所述原料浓缩口连通，所述出料管贯穿所述第二对位口；所述蒸汽进口管贯穿所述第一对位口，所述蒸汽进口管连通所述蒸汽进入口；所述蒸汽出口管连通所述原料蒸汽口，所述蒸汽出口管连通所述蒸汽排出口。
本发明的有益效果为：本发明作为一种焦锑酸钠废水处理装置，利用蒸汽压缩机和真空泵，在负压0.7MPa状态下，使焦锑酸钠废水在70℃时沸腾，部分水分蒸发，形成冷凝水回用，焦锑酸钠废水浓液含有30％的NaOH和微量的重金属用作生成焦锑酸钠的原料；本发明在对焦锑酸钠废水加热前，利用蒸汽预热器对其预热，降低板式蒸发器换热的热损耗，同时提高换热效率；分离器内产生的二次蒸汽和蒸汽预热器排出的蒸汽，均被蒸汽压缩机回收，热焓增加后由蒸汽回流管重新汇入蒸汽进口管，作为板式蒸发器蒸发的部分热源，节约环保。
（发明人：李伟星;彭秋兵;龙石根）
