公布日：2023.11.28
申请日：2023.09.14
分类号：C02F1/68(2023.01)I;C02F1/00(2023.01)I;C02F7/00(2006.01)I
摘要
本发明涉及污水处理技术领域，尤其为一种曝气沉淀一体化污水处理装置，包括底板，所述底板上端面左侧中部固定连接有粉碎室，所述粉碎室左侧上端中部连通并固定连接有污水进口，所述曝气机通过导气管与搅拌釜连通，所述搅拌釜上设置有用于对絮凝剂和污泥进行混合的搅拌组件，本发明实现了可对污泥中污水起到一个粉碎排出效果，使污泥粉碎更加彻底，粉碎效率更高，避免了出现污泥结块而影响后续搅拌效果的情况；可使污水与絮凝剂起到一个范围较为广泛的均匀搅拌作用，混合程度高，并且，粉碎组件与搅拌组件同时进行，无需频繁开启多个工序，自动化程度更好；可对污水的进水速度进行调节，进而可适应不同使用需求，较为便捷。
权利要求书

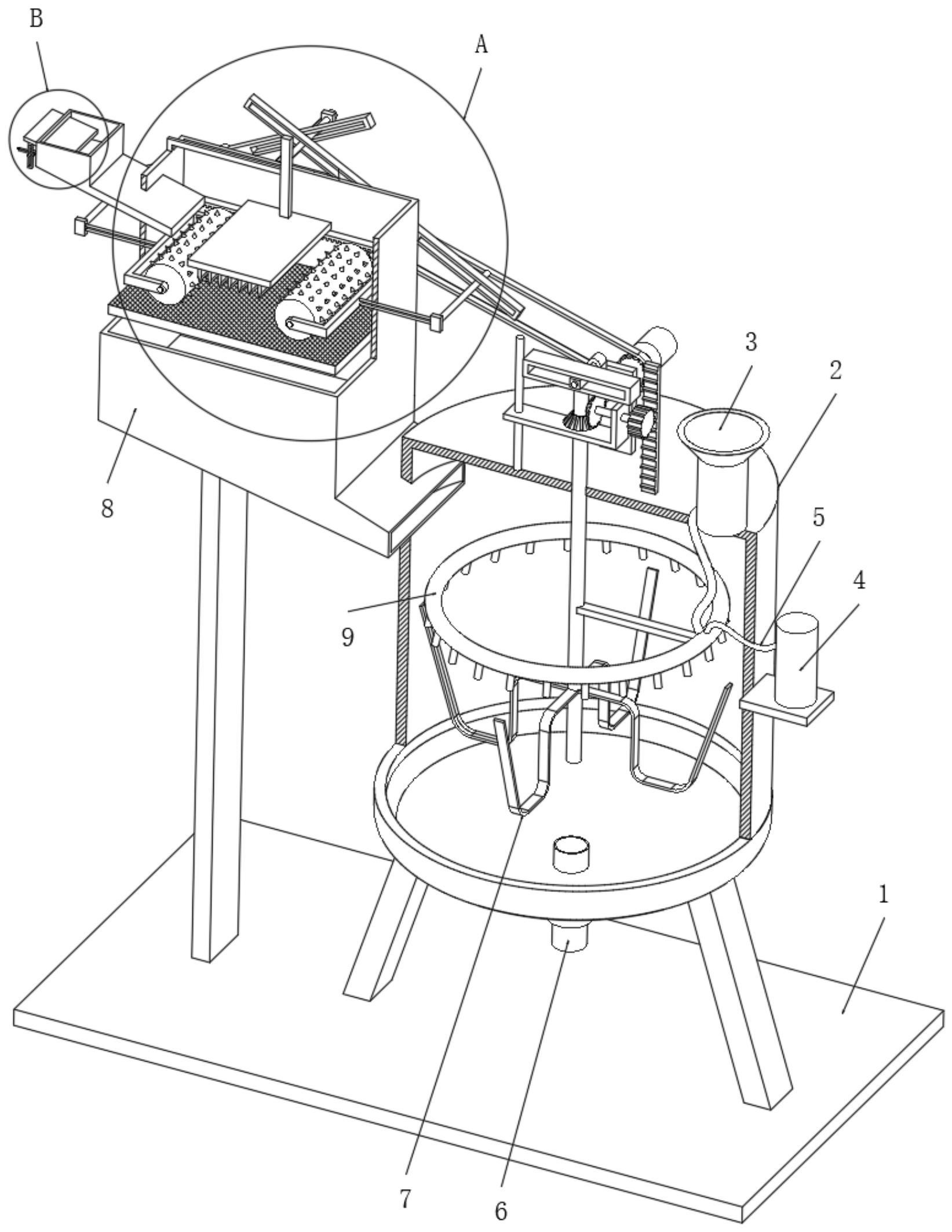

1.一种曝气沉淀一体化污水处理装置，包括底板(1)，其特征在于：所述底板(1)上端面左侧中部固定连接有粉碎室(8)，所述粉碎室(8)左侧上端中部连通并固定连接有污水进口(17)，所述粉碎室(8)内腔壁中部固定连接有筛网(13)，所述粉碎室(8)上设置有粉碎组件，所述底板(1)上端面右侧固定连接有搅拌釜(2)，所述搅拌釜(2)上端右侧中部设置有絮凝剂进口(3)，所述搅拌釜(2)右侧中部固定连接有曝气机(4)，所述曝气机(4)通过导气管(5)与搅拌釜(2)连通，所述搅拌釜(2)上设置有用于对絮凝剂和污泥进行混合的搅拌组件。
2.根据权利要求1所述的一种曝气沉淀一体化污水处理装置，其特征在于：所述粉碎组件包括压板(16)，所述压板(16)上端面后侧中部固定连接有滑套杆(19)，所述滑套杆(19)左端通过凹槽滑动连接有L型杆(18)，所述L型杆(18)左端固定连接于粉碎室(8)，所述滑套杆(19)后端面上侧中部固定连接有第一导向柱(20)，所述第一导向柱(20)后端通过销轴转动连接有第二连杆(31)，所述第二连杆(31)下端通过销轴转动连接有第一连杆(30)，所述第一连杆(30)远离第二连杆(31)的一端通过销轴转动连接于粉碎室(8)，并且，所述第一连杆(30)与粉碎室(8)的连接处通过销轴固定连接有链轮(33)。
3.根据权利要求2所述的一种曝气沉淀一体化污水处理装置，其特征在于：所述粉碎室(8)后端面上侧左右两端均通过销轴分别转动连接有第二滑槽杆(22)和第一滑槽杆(21)，所述第一导向柱(20)嵌入于第二滑槽杆(22)和第一滑槽杆(21)并与两者滑动相连，所述第二滑槽杆(22)和第一滑槽杆(21)相互远离的一端均嵌入有第二导向柱(23)并与其滑动相连，所述第二导向柱(23)前端面固定连接有固定块(24)，所述固定块(24)相互靠近的端面固定连接有第一滑杆(10)，所述第一滑杆(10)滑动连接于粉碎室(8)，所述第一滑杆(10)相互靠近的端面固定连接有架体(11)。
4.根据权利要求3所述的一种曝气沉淀一体化污水处理装置，其特征在于：左右两侧所述架体(11)相互靠近的一端通过销轴转动连接有粉碎辊(12)和第一齿轮(15)，所述粉碎室(8)内腔壁后端面上侧固定连接有第一齿条(14)，所述第一齿轮(15)与第一齿条(14)相互啮合。
5.根据权利要求1所述的一种曝气沉淀一体化污水处理装置，其特征在于：所述搅拌组件包括转动轴(39)和电机(34)，所述转动轴(39)上端滑动连接于搅拌釜(2)，所述转动轴(39)下侧固定连接有搅拌杆(7)，所述转动轴(39)上端转动连接有往复板(44)，所述往复板(44)左端滑动连接有第三滑杆(38)，所述第三滑杆(38)下端面固定连接于搅拌釜(2)，所述转动轴(39)上端套设并固定连接有第二锥齿轮(41)，所述往复板(44)右端通过销轴转动连接有第一锥齿轮(40)和第二齿轮(42)，所述第二齿轮(42)啮合连接有第二齿条(43)，所述第二齿条(43)下端面固定连接于搅拌釜(2)，所述第一锥齿轮(40)和第二锥齿轮(41)相互啮合。
6.根据权利要求5所述的一种曝气沉淀一体化污水处理装置，其特征在于：所述电机(34)输出端通过销轴固定连接有曲柄(35)和链轮(33)，所述链轮(33)啮合连接有链条(32)，所述曲柄(35)上端通过销轴转动连接有往复块(36)，所述往复块(36)嵌入有第四滑槽杆(37)并与其滑动相连，所述第四滑槽杆(37)下端面中部与转动轴(39)转动相连。
7.根据权利要求5所述的一种曝气沉淀一体化污水处理装置，其特征在于：所述转动轴(39)中部固定连接有环型管(9)，所述环型管(9)右端中部通过软管与絮凝剂进口(3)连通，所述环型管(9)通过喷头与导气管(5)连通。
8.根据权利要求1所述的一种曝气沉淀一体化污水处理装置，其特征在于：所述粉碎室(8)左端滑动连接有下料板(45)，所述下料板(45)下端面左侧前端固定连接有第三滑槽杆(26)，所述污水进口(17)左端面前侧中部转动连接有螺纹杆(27)，所述螺纹杆(27)螺纹连接有螺纹块(29)，所述螺纹块(29)下端滑动连接有第二滑杆(28)，所述第二滑杆(28)右端面固定连接于污水进口(17)，所述螺纹块(29)前端面中部固定连接有第三导向柱(25)，所述第三导向柱(25)嵌入于第三滑槽杆(26)并与其滑动相连。
发明内容
本发明的目的在于提供一种曝气沉淀一体化污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种曝气沉淀一体化污水处理装置，包括底板，所述底板上端面左侧中部固定连接有粉碎室，所述粉碎室左侧上端中部连通并固定连接有污水进口，所述粉碎室内腔壁中部固定连接有筛网，所述粉碎室上设置有粉碎组件，所述底板上端面右侧固定连接有搅拌釜，所述搅拌釜上端右侧中部设置有絮凝剂进口，所述搅拌釜右侧中部固定连接有曝气机，所述曝气机通过导气管与搅拌釜连通，所述搅拌釜上设置有用于对絮凝剂和污泥进行混合的搅拌组件。
优选的，所述粉碎组件包括压板，所述压板上端面后侧中部固定连接有滑套杆，所述滑套杆左端通过凹槽滑动连接有L型杆，所述L型杆左端固定连接于粉碎室，所述滑套杆后端面上侧中部固定连接有第一导向柱，所述第一导向柱后端通过销轴转动连接有第二连杆，所述第二连杆下端通过销轴转动连接有第一连杆，所述第一连杆远离第二连杆的一端通过销轴转动连接于粉碎室，并且，所述第一连杆与粉碎室的连接处通过销轴固定连接有链轮。
优选的，所述粉碎室后端面上侧左右两端均通过销轴分别转动连接有第二滑槽杆和第一滑槽杆，所述第一导向柱嵌入于第二滑槽杆和第一滑槽杆并与两者滑动相连，所述第二滑槽杆和第一滑槽杆相互远离的一端均嵌入有第二导向柱并与其滑动相连，所述第二导向柱前端面固定连接有固定块，所述固定块相互靠近的端面固定连接有第一滑杆，所述第一滑杆滑动连接于粉碎室，所述第一滑杆相互靠近的端面固定连接有架体。
优选的，左右两侧所述架体相互靠近的一端通过销轴转动连接有粉碎辊和第一齿轮，所述粉碎室内腔壁后端面上侧固定连接有第一齿条，所述第一齿轮与第一齿条相互啮合。
优选的，所述搅拌组件包括转动轴和电机，所述转动轴上端滑动连接于搅拌釜，所述转动轴下侧固定连接有搅拌杆，所述转动轴上端转动连接有往复板，所述往复板左端滑动连接有第三滑杆，所述第三滑杆下端面固定连接于搅拌釜，所述转动轴上端套设并固定连接有第二锥齿轮，所述往复板右端通过销轴转动连接有第一锥齿轮和第二齿轮，所述第二齿轮啮合连接有第二齿条，所述第二齿条下端面固定连接于搅拌釜，所述第一锥齿轮和第二锥齿轮相互啮合。
优选的，所述电机输出端通过销轴固定连接有曲柄和链轮，所述链轮啮合连接有链条，所述曲柄上端通过销轴转动连接有往复块，所述往复块嵌入有第四滑槽杆并与其滑动相连，所述第四滑槽杆下端面中部与转动轴转动相连。
优选的，所述转动轴中部固定连接有环型管，所述环型管右端中部通过软管与絮凝剂进口连通，所述环型管通过喷头与导气管连通。
优选的，所述粉碎室左端滑动连接有下料板，所述下料板下端面左侧前端固定连接有第三滑槽杆，所述污水进口左端面前侧中部转动连接有螺纹杆，所述螺纹杆螺纹连接有螺纹块，所述螺纹块下端滑动连接有第二滑杆，所述第二滑杆右端面固定连接于污水进口，所述螺纹块前端面中部固定连接有第三导向柱，所述第三导向柱嵌入于第三滑槽杆并与其滑动相连。
与现有技术相比，本发明的有益效果是：
1.本发明中，通过将污水加入至粉碎室，然后启动电机带动链轮和链条转动，使第一连杆转动，并在第二连杆的配合下使第一导向柱带动滑套杆在L型杆上往复滑动，即可使压板上下往复移动，来对污水中的污泥进行碾压，当压板上升时，在第一导向柱的作用下使第一滑槽杆和第二滑槽杆同时不同向转动，利用第二导向柱带动固定块同时不同向滑动，使架体相互靠近，并在第一齿条的作用下使粉碎辊转动，粉碎辊对污水中的污泥进行碾压，即可通过横向和纵向的两种粉碎方式，对污泥进行粉碎，直至污泥中的污水全部通过筛网进入至搅拌釜内部，污泥停留在筛网上，然后将絮凝剂经絮凝剂进口加入，使絮凝剂经软管到达环型管，然后启动曝气机，使絮凝剂经喷头喷出，同时，在电机的作用下，使曲柄转动，曲柄利用销轴带动往复块在第四滑槽杆内侧左右往复滑动，使第四滑槽杆在第三滑杆上往复滑动，并在第二齿条的作用下使第二齿轮转动，即可通过第二锥齿轮和第一锥齿轮的配合来使转动轴往复转动，即可使搅拌杆转动的同时，也在上下往复移动，并且，环型管也做同样的复合运动，使絮凝剂均匀的喷向搅拌釜内部，即可对絮凝剂以及污泥进行均匀混合，从而可对污泥中污水起到一个粉碎排出效果，使污泥中的水分得以充分排出，提高了排水效率，避免了出现污泥结块而影响后续搅拌效果的情况；可使污水与絮凝剂起到一个范围较为广泛的均匀搅拌作用，混合程度高，并且，粉碎组件与搅拌组件同时进行，无需频繁开启多个工序，自动化程度更好。
2.本发明中，通过人员手动转动螺纹杆带动螺纹块移动，使螺纹块利用第三导向柱带动第三滑槽杆移动，即可使下料板滑动，调节下料板与污水进口形成的开口大小，从而可对污水的进水速度进行调节，进而可适应不同使用需求，较为便捷。
（发明人：虞海燕;黄燕红;帅波;俞相楠;杨秀荧;何镠）
