公布日：2023.11.24
申请日：2023.07.04
分类号：C02F9/00(2023.01)I;C02F1/52(2023.01)N;C02F1/00(2023.01)N
摘要
本发明公开了一种资源回收型城市污水处理装置及工艺，包括初滤罐、沉淀罐和精滤罐，所述初滤罐的顶部连通有接头，所述初滤罐的内腔设置有过滤网，所述过滤网顶部的后端设置有推板，所述初滤罐背面的两侧均固定连接有电动推杆，所述电动推杆的输出端贯穿至初滤罐的内腔并与推板的背面固定连接，所述初滤罐的表面开设有清理口。本发明通过初滤罐、沉淀罐、精滤罐、接头、过滤网、推板、电动推杆、清理口、密封门、输送管、第一提污泵、驱动电机、搅拌杆、导流板、螺旋排污机、单向电磁阀、料仓、第二提污泵和过滤芯的配合使用，能够对污水过滤的同时还能进行良好的资源回收，实现了节能环保的需求。
权利要求书

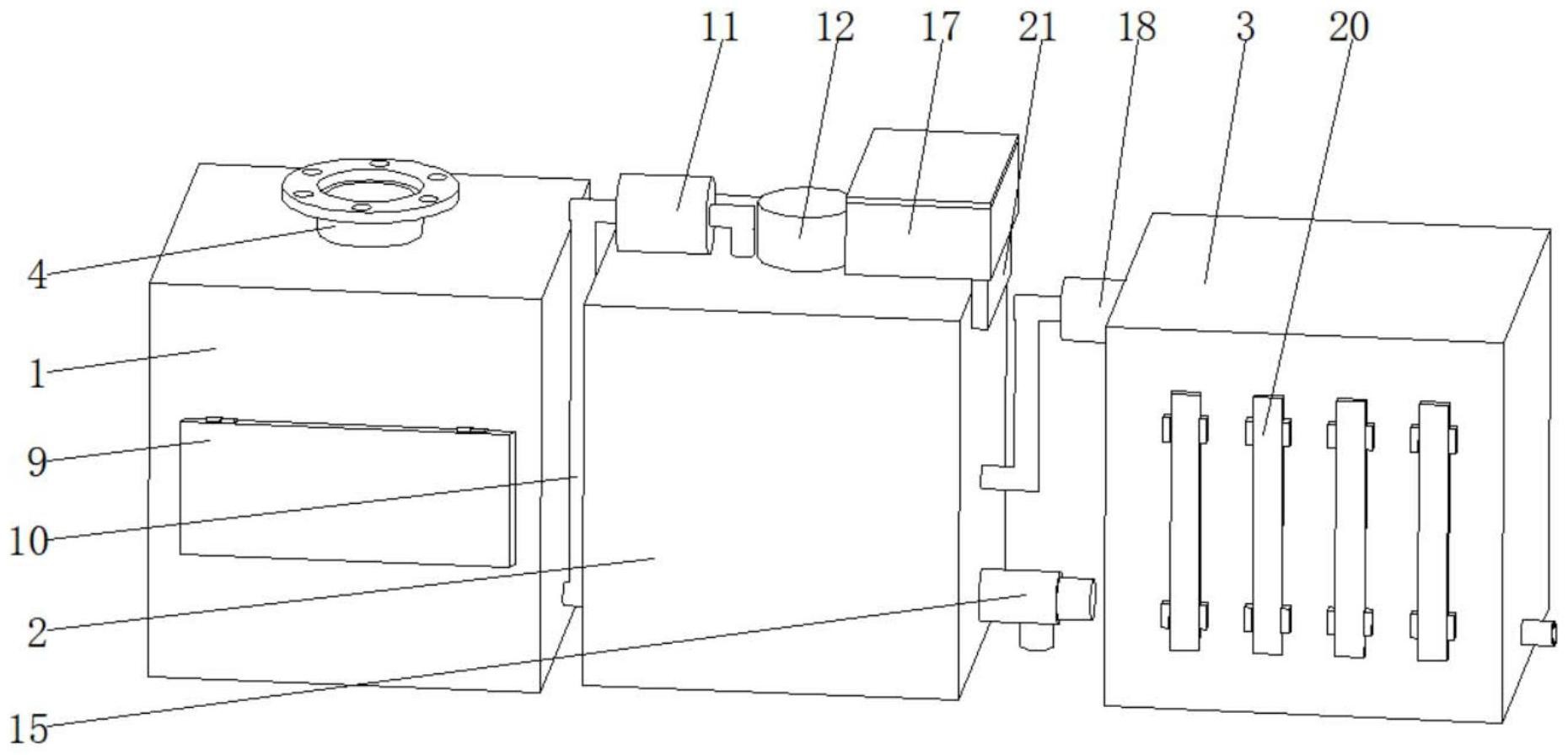

1.一种资源回收型城市污水处理装置，包括初滤罐(1)、沉淀罐(2)和精滤罐(3)，其特征在于：所述初滤罐(1)的顶部连通有接头(4)，所述初滤罐(1)的内腔设置有过滤网(5)，所述过滤网(5)顶部的后端设置有推板(6)，所述初滤罐(1)背面的两侧均固定连接有电动推杆(7)，所述电动推杆(7)的输出端贯穿至初滤罐(1)的内腔并与推板(6)的背面固定连接，所述初滤罐(1)的表面开设有清理口(8)，且清理口(8)的顶部通过铰链活动连接有密封门(9)，且密封门(9)底部的两侧均通过卡扣与初滤罐(1)的表面活动连接，所述初滤罐(1)右侧的底部连通有输送管(10)，所述输送管(10)的另一端连通有第一提污泵(11)，所述第一提污泵(11)的底部与沉淀罐(2)的顶部固定连接，所述第一提污泵(11)的出口与沉淀罐(2)的顶部连通；所述沉淀罐(2)顶部的轴心处固定连接有驱动电机(12)，所述驱动电机(12)的输出轴贯穿至沉淀罐(2)的内腔并固定连接有搅拌杆(13)，所述沉淀罐(2)内腔的前端和后端均固定连接有导流板(14)，两个导流板(14)之间设置有螺旋排污机(15)，所述沉淀罐(2)顶部的右侧连通有单向电磁阀(16)，所述单向电磁阀(16)的顶部连通有料仓(17)，所述沉淀罐(2)的右侧通过输送管(10)连通有第二提污泵(18)，所述第二提污泵(18)的右侧与精滤罐(3)左侧的顶部连通；所述精滤罐(3)的内腔分别贯穿设置有过滤芯(19)，且过滤芯(19)的表面固定连接有固定板(20)，且固定板(20)的两侧顶部和底部均通过卡扣与精滤罐(3)的表面活动连接。
2.根据权利要求1所述的一种资源回收型城市污水处理装置，其特征在于：所述接头(4)的顶部固定连接有法兰盘，且法兰盘的表面设置有密封圈。
3.根据权利要求1所述的一种资源回收型城市污水处理装置，其特征在于：所述密封门(9)的背面固定连接有密封胶圈，且密封胶圈的表面与清理口(8)的内壁紧密接触。
4.根据权利要求1所述的一种资源回收型城市污水处理装置，其特征在于：所述料仓(17)的内腔设置有承重传感器，且料仓(17)的顶部通过铰链活动连接有盖板。
5.根据权利要求1所述的一种资源回收型城市污水处理装置，其特征在于：所述料仓(17)底部的右侧固定连接有支撑板(21)，所述支撑板(21)的左侧与沉淀罐(2)的表面固定连接。
6.根据权利要求1所述的一种资源回收型城市污水处理装置，其特征在于：所述电动推杆(7)的两侧均固定连接有加强杆，加强杆的前端与初滤罐(1)的表面固定连接。
7.根据权利要求1所述的一种资源回收型城市污水处理装置，其特征在于：所述精滤罐(3)的内腔且位于过滤芯(19)的顶部和底部均固定连接有隔板(22)，且隔板(22)的表面与精滤罐(3)的内壁固定连接。
8.一种资源回收型城市污水处理工艺，其特征在于：包括以下步骤：A、污水管与法兰盘连接后进入初滤罐(1)的内腔，然后通过过滤网(5)对污水中的杂质进行初步的过滤，且定期的打开密封门(9)，然后通过电动推杆(7)伸出带动推板(6)移动，推板(6)将堆积在过滤网(5)顶部的杂质推出，然后进行杂质的回收分类工作；B、被初步过滤杂质的污水通过第一提污泵(11)和输送管(10)输送至沉淀罐(2)的内腔，然后通过外接控制器控制单向电磁阀(16)打开，并通过称重传感器对絮凝剂进行定量的投放工作，且在投放后通过驱动电机(12)带动搅拌杆(13)转动，使絮凝剂与污水进行充分的反应，使絮凝剂将污水中的微小杂质快速沉淀，且通过定期的开启螺旋排污机(15)对沉淀的污泥进行排出工作；C、通过第二提污泵(18)和输送管(10)将沉淀处理后的污水输送至精滤罐(3)的内腔，然后通过设置的各个过滤芯(19)对污水中的各种游离金属进行中和过滤，且定期的取出过滤芯(19)对吸附的杂质进行回收再利用。
发明内容
本发明的目的在于提供一种资源回收型城市污水处理装置及工艺，具备便于使用的优点，解决了上述背景技术提出的问题。
为实现上述目的，本发明提供如下技术方案：一种资源回收型城市污水处理装置及工艺，包括初滤罐、沉淀罐和精滤罐，所述初滤罐的顶部连通有接头，所述初滤罐的内腔设置有过滤网，所述过滤网顶部的后端设置有推板，所述初滤罐背面的两侧均固定连接有电动推杆，所述电动推杆的输出端贯穿至初滤罐的内腔并与推板的背面固定连接，所述初滤罐的表面开设有清理口，且清理口的顶部通过铰链活动连接有密封门，且密封门底部的两侧均通过卡扣与初滤罐的表面活动连接，所述初滤罐右侧的底部连通有输送管，所述输送管的另一端连通有第一提污泵，所述第一提污泵的底部与沉淀罐的顶部固定连接，所述第一提污泵的出口与沉淀罐的顶部连通；
所述沉淀罐顶部的轴心处固定连接有驱动电机，所述驱动电机的输出轴贯穿至沉淀罐的内腔并固定连接有搅拌杆，所述沉淀罐内腔的前端和后端均固定连接有导流板，两个导流板之间设置有螺旋排污机，所述沉淀罐顶部的右侧连通有单向电磁阀，所述单向电磁阀的顶部连通有料仓，所述沉淀罐的右侧通过输送管连通有第二提污泵，所述第二提污泵的右侧与精滤罐左侧的顶部连通；
所述精滤罐的内腔分别贯穿设置有过滤芯，且过滤芯的表面固定连接有固定板，且固定板的两侧顶部和底部均通过卡扣与精滤罐的表面活动连接。
优选的，所述接头的顶部固定连接有法兰盘，且法兰盘的表面设置有密封圈。
优选的，所述密封门的背面固定连接有密封胶圈，且密封胶圈的表面与清理口的内壁紧密接触。
优选的，所述料仓的内腔设置有承重传感器，且料仓的顶部通过铰链活动连接有盖板。
优选的，所述料仓底部的右侧固定连接有支撑板，所述支撑板的左侧与沉淀罐的表面固定连接。
优选的，所述电动推杆的两侧均固定连接有加强杆，加强杆的前端与初滤罐的表面固定连接。
优选的，所述精滤罐的内腔且位于过滤芯的顶部和底部均固定连接有隔板，且隔板的表面与精滤罐的内壁固定连接。
一种资源回收型城市污水处理工艺，包括以下步骤：
A、污水管与法兰盘连接后进入初滤罐的内腔，然后通过过滤网对污水中的杂质进行初步的过滤，且定期的打开密封门，然后通过电动推杆伸出带动推板移动，推板将堆积在过滤网顶部的杂质推出，然后进行杂质的回收分类工作；
B、被初步过滤杂质的污水通过第一提污泵和输送管输送至沉淀罐的内腔，然后通过外接控制器控制单向电磁阀打开，并通过称重传感器对絮凝剂进行定量的投放工作，且在投放后通过驱动电机带动搅拌杆转动，使絮凝剂与污水进行充分的反应，使絮凝剂将污水中的微小杂质快速沉淀，且通过定期的开启螺旋排污机对沉淀的污泥进行排出工作；
C、通过第二提污泵和输送管将沉淀处理后的污水输送至精滤罐的内腔，然后通过设置的各个过滤芯对污水中的各种游离金属进行中和过滤，且定期的取出过滤芯对吸附的杂质进行回收再利用。
与现有技术相比，本发明的有益效果如下：
1、本发明通过初滤罐、沉淀罐、精滤罐、接头、过滤网、推板、电动推杆、清理口、密封门、输送管、第一提污泵、驱动电机、搅拌杆、导流板、螺旋排污机、单向电磁阀、料仓、第二提污泵和过滤芯的配合使用，能够对污水过滤的同时还能进行良好的资源回收，实现了节能环保的需求。
2、本发明通过设置法兰盘，能够便于连接污水管，通过设置密封胶圈，能够保证密封门良好的密封性，通过设置承重传感器，能够实现精确的定量下料工作，通过设置支撑板，能够更好的对料仓进行支撑固定，通过设置加强杆，能够对电动推杆进行加强固定，通过设置隔板，能够对过滤芯进行限位支撑。
（发明人：洪长江）
