公布日：2023.03.07
申请日：2022.12.16
分类号：C02F11/123(2019.01)I
摘要
本发明公开了一种盾构污泥干化处理装置，包括机架，传送带和辊组件，干化机构。设置两条传送带和辊组件，利用辊组件规划传送带的运动轨迹；并在传送带上设置弹性封边器，通过弹性封边器和辊组件的配合使用，使得两条传送带在进料口和出料口形成一条重叠段，在重叠段的作用下将污泥从进料口输出至出料口；利用设置重叠段上下两侧的干化机构，挤压输送带重叠段处的污泥，在多组干化机构的依次挤压下，污泥含水量逐渐减少，成为半干化状态。本发明较现有污泥的干化过程，所需的设备台数和占地面积可以大幅减少，非常适合施工场地狭小的城区盾构施工；并且不需要增加辅助物质，在节约成本的同时，也提高了对污泥的干化效率。
权利要求书

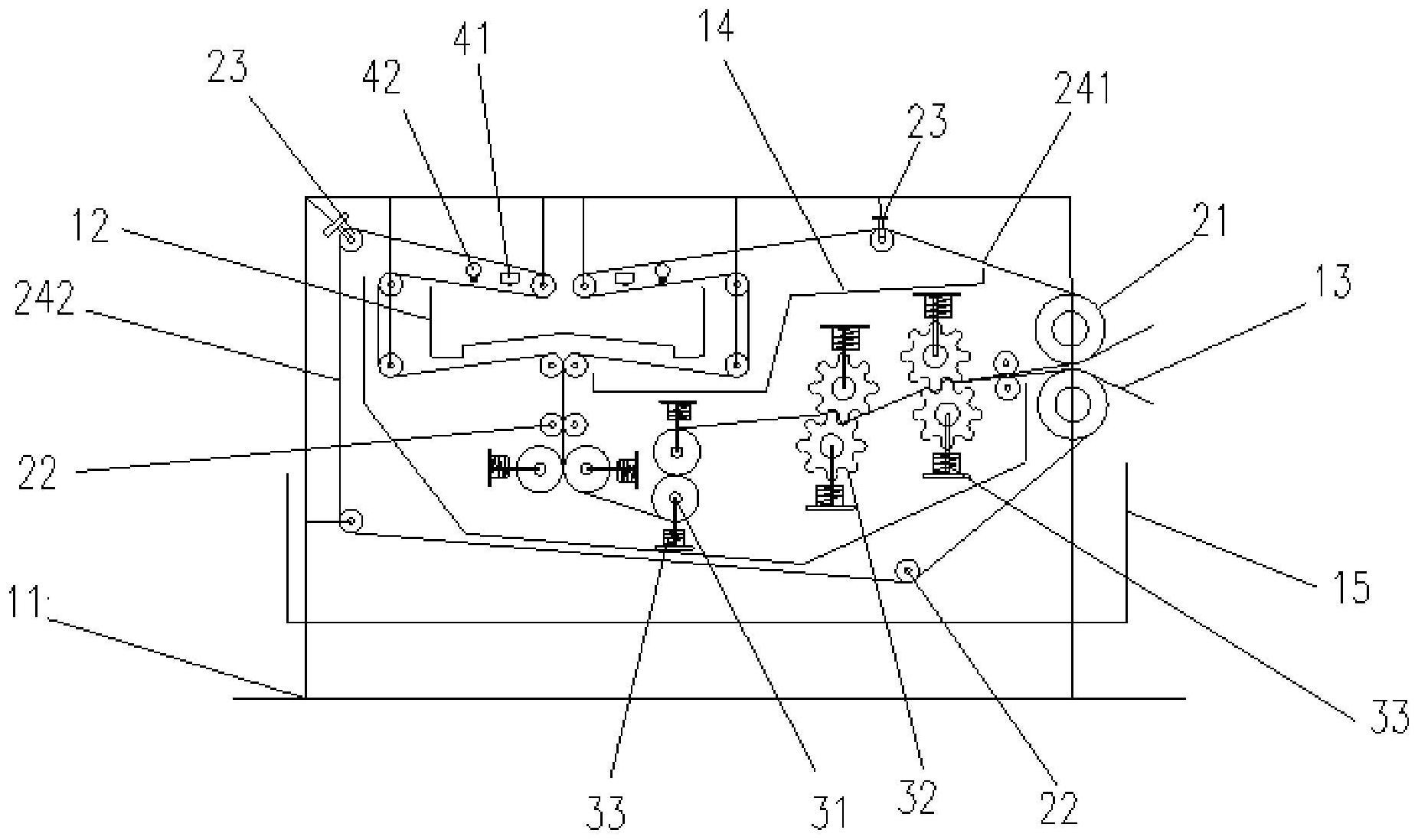

1.一种盾构污泥干化处理装置，其特征在于：包括机架，在机架上设有进料口和排料口；传送带和辊组件，传送带分为上传送带和下传送带，在上下传送带的两侧边缘处均设有弹性封边器；辊组件分别设在上传动带和下传送带的环形内侧，辊组件的两端通过轴承设在机架上；在辊组件的作用下，上、下传动带在进料口和出料口之间形成重叠段，并且同步移动；干化机构，若干组干化机构设在上、下传送带的重叠段处，干化机构分为上压件和下压件，上、下压件分别位于传动带重叠段的上下两侧，且紧贴在传送带上。
2.根据权利要求1所述的盾构污泥干化处理装置，其特征在于：还包括脉冲喷水器和风干器，脉冲喷水器和风干器均沿上、下传送带某处非重叠段的表面横向布置，且与传送带上表面保持一定的间距，图中实施例的脉冲喷水器和风干器设在进料口顶部，反冲洗后的污水直接流入进料口。
3.根据权利要求1或2所述的盾构污泥干化处理装置，其特征在于：干化机构包括沟纹辊筒和缓冲弹簧，沟纹辊筒成对布置在传动带重叠段的上下表面，沟纹辊筒的端部设置缓冲弹簧，缓冲弹簧垂直传送带布设且处于压缩状态；在沟纹辊筒的表面设有螺旋沟槽。
4.根据权利要求1或2所述的盾构污泥干化处理装置，其特征在于：干化机构包括弧面辊筒和缓冲弹簧，弧面辊筒成对布置在传动带重叠段的上下表面，弧面辊筒的端部设置缓冲弹簧，缓冲弹簧垂直传送带布设且处于压缩状态；在弧面辊筒的表面设有圆弧齿形的凹槽和凸棱，位于传送带上下两侧弧面辊筒的凹槽和凸棱之间相互啮合。
5.根据权利要求1或2所述的盾构污泥干化处理装置，其特征在于：干化机构包括沟纹辊筒、弧面辊筒、以及缓冲弹簧；沟纹辊筒成对布置在传动带重叠段的上下表面，沟纹辊筒的端部设置缓冲弹簧，缓冲弹簧垂直传送带布设且处于压缩状态；在沟纹辊筒的表面设有螺旋沟槽；弧面辊筒成对布置在传动带重叠段的上下表面，弧面辊筒的端部设置缓冲弹簧，缓冲弹簧垂直传送带布设且处于压缩状态；在弧面辊筒的表面设有圆弧齿形的凹槽和凸棱，位于传送带上下两侧弧面辊筒的凹槽和凸棱之间相互啮合。
6.根据权利要求5所述的盾构污泥干化处理装置，其特征在于：辊组件包括驱动滚筒、导向辊筒、以及调节辊筒；若干个导向辊筒设在传送带环形内侧，导向辊筒的设计位置依据传动带的规划路径确定，位于传动带重叠区域的导向辊筒对称布设在传动带的两侧；驱动辊筒和外部的驱动装置相连；调节辊筒的两端设有张力调节器。
7.根据权利要求6所述的盾构污泥干化处理装置，其特征在于：驱动滚筒和导向辊筒通过轴承固定安装在机架上，调节辊筒的两端以活动连接的方式安装在机架上，通过张力调节器控制调节辊筒在机架上的安装位置。
8.根据权利要求5所述的盾构污泥干化处理装置，其特征在于：传送带由有滤水孔隙的柔性纤维材料制作，可以过滤污泥中的水；弹性封边器包括相互啮合的封边器凹槽和封边器凸榫，二者分别纵向设在上、下传动带的两侧边缘上。
9.根据权利要求1所述的盾构污泥干化处理装置，其特征在于：在机架的底部设有集水箱，集水箱位于整个装置的正下方。
10.根据权利要求1或9所述的盾构污泥干化处理装置，其特征在于：还包括导流槽，在传送带重叠段的上方、且非重叠段的下方设置导流槽；倒流槽与集水箱或者外部排水管相连。通过导流槽的设置，避免传动带非重叠段的残余水滴落在传动带重叠段上。
发明内容
针对现有技术存在的上述缺陷，提供了一种盾构污泥干化处理装置，减小设备占地面积，提高干化效率。
本发明为解决上述技术问题所采用的技术方案是：
一种盾构污泥干化处理装置，其特征在于：包括
机架，在机架上设有进料口和排料口；
传送带和辊组件，传送带分为上传送带和下传送带，在上下传送带的两侧边缘处均设有弹性封边器；辊组件分别设在上传动带和下传送带的环形内侧，辊组件的两端通过轴承设在机架上；在辊组件的作用下，上、下传动带在进料口和出料口之间形成重叠段，并且同步移动；
干化机构，若干组干化机构设在上、下传送带的重叠段处，干化机构分为上压件和下压件，上、下压件分别位于传动带重叠段的上下两侧，且紧贴在传送带上。
按上述技术方案，还包括脉冲喷水器和风干器，脉冲喷水器和风干器均沿上、下传送带某处非重叠段的表面横向布置，且与传送带上表面保持一定的间距，图中实施例的脉冲喷水器和风干器设在进料口顶部，反冲洗后的污水直接流入进料口。
按上述技术方案，干化机构包括沟纹辊筒和缓冲弹簧，沟纹辊筒成对布置在传动带重叠段的上下表面，沟纹辊筒的端部设置缓冲弹簧，缓冲弹簧垂直传送带布设且处于压缩状态；在沟纹辊筒的表面设有螺旋沟槽。
按上述技术方案，干化机构包括弧面辊筒和缓冲弹簧，弧面辊筒成对布置在传动带重叠段的上下表面，弧面辊筒的端部设置缓冲弹簧，缓冲弹簧垂直传送带布设且处于压缩状态；在弧面辊筒的表面设有圆弧齿形的凹槽和凸棱，位于传送带上下两侧弧面辊筒的凹槽和凸棱之间相互啮合。
按上述技术方案，干化机构包括沟纹辊筒、弧面辊筒、以及缓冲弹簧；
沟纹辊筒成对布置在传动带重叠段的上下表面，沟纹辊筒的端部设置缓冲弹簧，缓冲弹簧垂直传送带布设且处于压缩状态；在沟纹辊筒的表面设有螺旋沟槽；
弧面辊筒成对布置在传动带重叠段的上下表面，弧面辊筒的端部设置缓冲弹簧，缓冲弹簧垂直传送带布设且处于压缩状态；在弧面辊筒的表面设有圆弧齿形的凹槽和凸棱，位于传送带上下两侧弧面辊筒的凹槽和凸棱之间相互啮合。
按上述技术方案，辊组件包括驱动滚筒、导向辊筒、以及调节辊筒；若干个导向辊筒设在传送带环形内侧，导向辊筒的设计位置依据传动带的规划路径确定，位于传动带重叠区域的导向辊筒对称布设在传动带的两侧；驱动辊筒和外部的驱动装置相连；调节辊筒的两端设有张力调节器。
按上述技术方案，驱动滚筒和导向辊筒通过轴承固定安装在机架上，调节辊筒的两端以活动连接的方式安装在机架上，通过张力调节器控制调节辊筒在机架上的安装位置。
按上述技术方案，传送带由有滤水孔隙的柔性纤维材料制作，可以过滤污泥中的水；弹性封边器包括相互啮合的封边器凹槽和封边器凸榫，二者分别纵向设在上、下传动带的两侧边缘上。
按上述技术方案，在机架的底部设有集水箱，集水箱位于整个装置的正下方。
按上述技术方案，还包括导流槽，在传送带重叠段的上方、且非重叠段的下方设置导流槽；倒流槽与集水箱或者外部排水管相连。通过导流槽的设置，避免传动带非重叠段的残余水滴落在传动带重叠段上。
本发明具有以下有益效果：
1、设置两条传送带和辊组件，利用辊组件规划传送带的运动轨迹；并在传送带上设置弹性封边器，通过弹性封边器和辊组件的配合使用，使得两条传送带在进料口和出料口形成一条重叠段，在重叠段的作用下将污泥从进料口输出至出料口；利用设置重叠段上下两侧的干化机构，挤压输送带重叠段处的污泥，在多组干化机构的依次挤压下，污泥含水量逐渐减少，成为半干化状态。本发明较现有污泥的干化过程，所需的设备台数和占地面积可以大幅减少，非常适合施工场地狭小的城区盾构施工；并且不需要增加辅助物质，在节约成本的同时，也提高了对污泥的干化效率。
2、采用弧面辊筒的啮合挤压干化方案，可以连续产生很大的局部挤压力，比现有的带式压滤机和板框压滤机的干化程度高，无需添加辅助物质，就能满足要求，实现节约资源和保护环境的效果，同时降低使用成本。
3、采用沟纹辊筒进行低压干化和弧面辊筒进行高压干化相结合，充分利用沟纹辊筒表面的螺旋沟槽排水和弧面辊筒的啮合区域的挤压干化，相比现有的带式压滤机和板框压滤机的效率要高得多，因此处理同样的污泥量，所需的设备台数和占地面积可以大幅减少，非常适合施工场地狭小的城区盾构施工。
4、封边器的凹槽和凸榫相互嵌的密封方式，相比现有的带式压滤机依靠上、下传送带贴合密封方式，密封更可靠，不会出现溢流现象。
5、将自动清洗装置布置在进料口上方，清洗后的污水直接流入进料口，无需配置循环泵，使结构更简单。
（发明人：尚伟;周贤军;王永强;刘涛;任进;汤自彪;孙超杰;宋小君;马瑞强）
