公布日：2023.04.04
申请日：2022.10.26
分类号：C02F9/00(2023.01)I;C02F103/20(2006.01)N;C02F101/16(2006.01)N;C02F1/30(2006.01)N;C02F1/465(2006.01)N;C02F1/76(2006.01)N;C02F101/30(2006.01)N
摘要
本发明涉及废水处理技术领域，尤其是一种移动式养殖废水循环处理平台，包括移动平台及安装于移动平台中的处理机构，所述移动平台至少具有一个安装空间，本发明中通过水泵将养殖厂的污水抽至过滤组件中，通过三级过滤后排送至混合组件中，同时通过氧化电位水生成器将废水生产氧化电位水，其次氧化电位水进入到混合组件中与处理后的水进行混合进行杀菌、除臭、讲解亚硝酸盐及氨氮，最后废水流至电催化电气浮反应机组进行处理，待处理完成后即可向外排出合格水，通过车载该处理机构可移动模式，可直达养殖场现场进行废水处理与优化，减少固定设施投入。
权利要求书

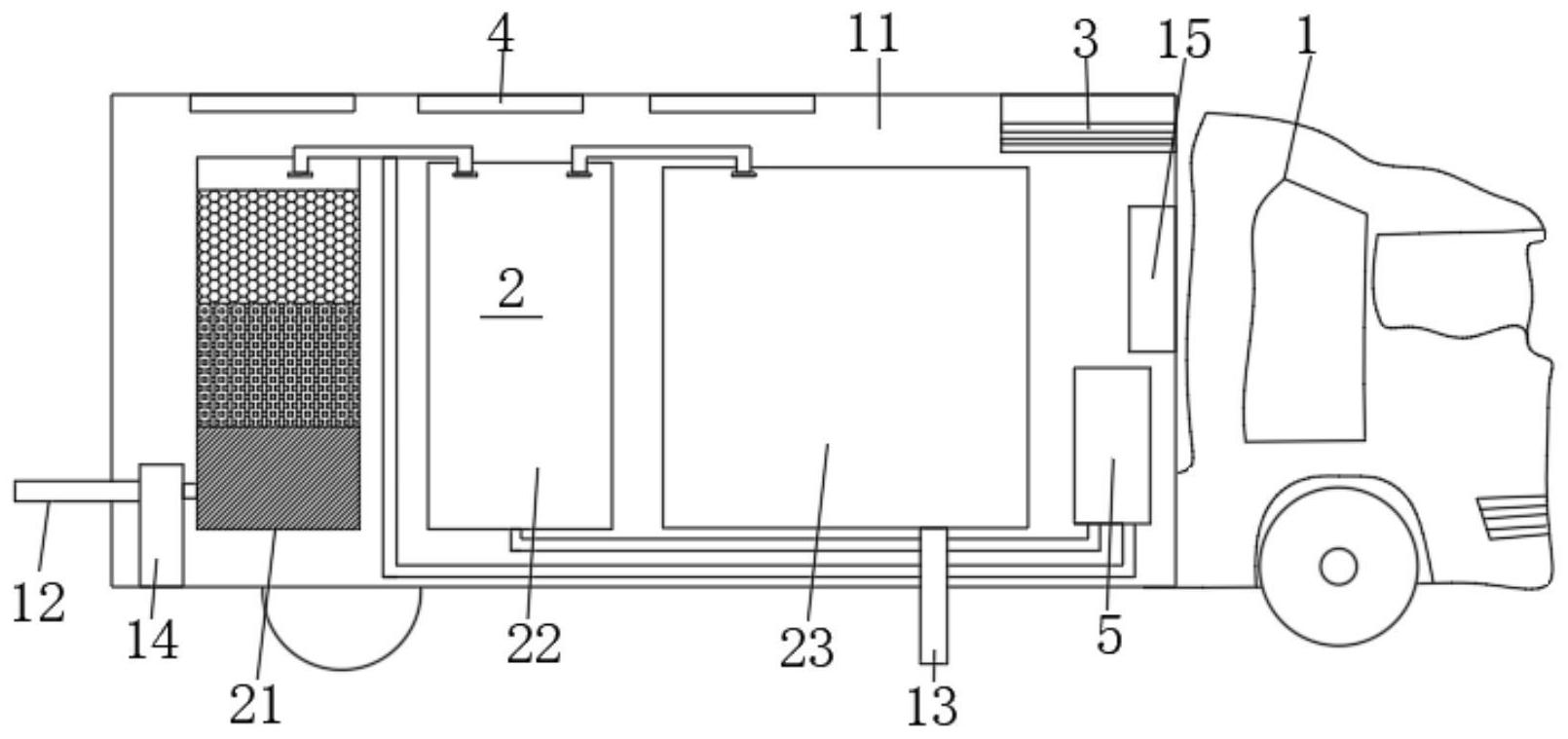

1.一种移动式养殖废水循环处理平台，包括移动平台(1)及安装于移动平台(1)中的处理机构(2)，其特征在于：所述移动平台(1)至少具有一个安装空间(11)，所述处理机构(2)安装于移动平台(1)中；所述安装空间(11)的内侧安装有一温控组件(3)及一杀菌组件(4)，所述温控组件(3)及杀菌组件(4)均安装于处理机构(2)的外侧；所述移动平台(1)的外侧贯穿连接有进水管(12)及出水管(13)，所述进水管(12)及出水管(13)分别与处理机构(2)的输入端及输出端相连通。
2.根据权利要求1所述的一种移动式养殖废水循环处理平台，其特征在于：所述处理机构(2)包括过滤组件(21)、混合组件(22)及电催化电气浮反应机组(23)。
3.根据权利要求2所述的一种移动式养殖废水循环处理平台，其特征在于：所述过滤组件(21)中具有PP棉过滤区、碳粒过滤区及碳棒过滤区。
4.根据权利要求2所述的一种移动式养殖废水循环处理平台，其特征在于：还包括氧化电位水生成器(5)，所述氧化电位水生成器(5)的输入端与过滤组件(21)的输出端相连通，其输出端通过管道与混合组件(22)相连通。
5.根据权利要求1所述的一种移动式养殖废水循环处理平台，其特征在于：所述温控组件(3)为温控机，所述杀菌组件(4)为LED蓝光灭菌灯。
6.根据权利要求1所述的一种移动式养殖废水循环处理平台，其特征在于：所述移动平台(1)为箱式货车。
7.根据权利要求1所述的一种移动式养殖废水循环处理平台，其特征在于：所述进水管(12)上连通有水泵(14)，所述水泵(14)安装于安装空间(11)中。
8.根据权利要求1-7中任意一项所述的一种移动式养殖废水循环处理平台，其特征在于：所述安装空间(11)中还设置有控制机房(15)，所述控制机房(15)与各电器元件电性连接。
发明内容
本发明的目的是为了解决现有技术中存在上述缺点，而提出的一种移动式养殖废水循环处理平台。
为了实现上述目的，本发明采用了如下技术方案：
设计一种移动式养殖废水循环处理平台，包括移动平台及安装于移动平台中的处理机构，所述移动平台至少具有一个安装空间，所述处理机构安装于移动平台中；
所述安装空间的内侧安装有一温控组件及一杀菌组件，所述温控组件及杀菌组件均安装于处理机构的外侧；
所述移动平台的外侧贯穿连接有进水管及出水管，所述进水管及出水管分别与处理机构的输入端及输出端相连通。
优选的，所述处理机构包括过滤组件、混合组件及电催化电气浮反应机组。
优选的，所述过滤组件中具有PP棉过滤区、碳粒过滤区及碳棒过滤区。
优选的，还包括氧化电位水生成器，所述氧化电位水生成器的输入端与过滤组件的输出端相连通，其输出端通过管道与混合组件相连通。
优选的，所述温控组件为温控机，所述杀菌组件为LED蓝光灭菌灯。
优选的，所述移动平台为箱式货车。
优选的，所述进水管上连通有水泵，所述水泵安装于安装空间中。
优选的，所述安装空间中还设置有控制机房，所述控制机房与各电器元件电性连接。
本发明提出的一种移动式养殖废水循环处理平台，有益效果在于：本发明中通过水泵将养殖厂的污水抽至过滤组件中，通过三级过滤后排送至混合组件中，同时通过氧化电位水生成器将废水生产氧化电位水，其次氧化电位水进入到混合组件中与处理后的水进行混合进行杀菌、除臭、讲解亚硝酸盐及氨氮，最后废水流至电催化电气浮反应机组进行处理，待处理完成后即可向外排出合格水，通过车载该处理机构可移动模式，可直达养殖场现场进行废水处理与优化，减少固定设施投入。
（发明人：李志江）
